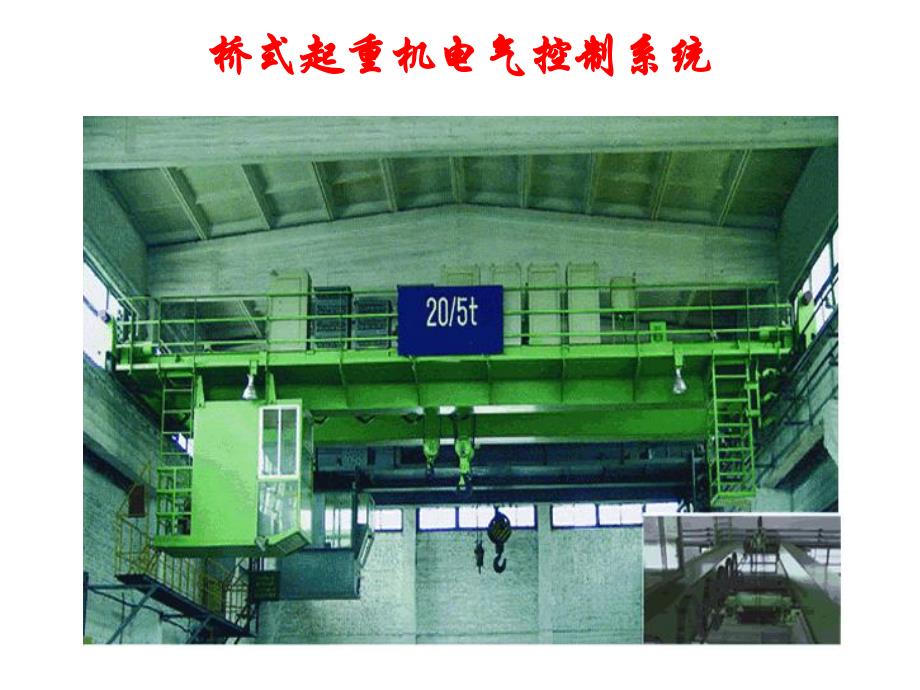

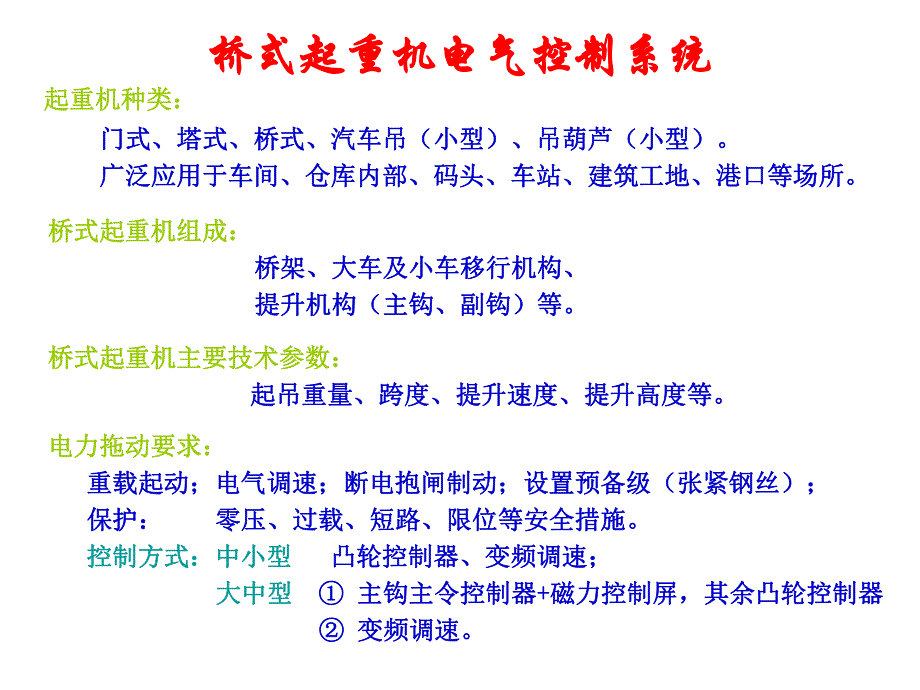

1、桥式起重机电气控制系统桥式起重机电气控制系统986543217桥式起重机电气控制系统桥式起重机电气控制系统1-驾驶室驾驶室 2-辅助滑线架辅助滑线架 3-交流磁力控制盘交流磁力控制盘 4-电阻箱电阻箱 5-起重小车起重小车 6-大车拖动电动机大车拖动电动机 7-端梁端梁 8-主滑线主滑线 9-主梁主梁桥式起重机示意图桥式起重机示意图桥式起重机电气控制系统桥式起重机电气控制系统起重机种类：起重机种类：门式、塔式、桥式、汽车吊（小型）、吊葫芦（小型）。门式、塔式、桥式、汽车吊（小型）、吊葫芦（小型）。广泛应用于车间、仓库内部、码头、车站、建筑工地、港口等场所。广泛应用于车间、仓库内部、码头、车站、
2、建筑工地、港口等场所。桥式起重机组成：桥式起重机组成：桥架、大车及小车移行机构、桥架、大车及小车移行机构、提升机构（主钩、副钩）等。提升机构（主钩、副钩）等。桥式起重机主要技术参数：桥式起重机主要技术参数：起吊重量、跨度、提升速度、提升高度等。起吊重量、跨度、提升速度、提升高度等。电力拖动要求：电力拖动要求：重载起动；电气调速；断电抱闸制动；设置预备级（张紧钢丝）；重载起动；电气调速；断电抱闸制动；设置预备级（张紧钢丝）；保护：保护：零压、过载、短路、限位等安全措施。零压、过载、短路、限位等安全措施。控制方式：中小型控制方式：中小型 凸轮控制器、变频调速；凸轮控制器、变频调速；大中型大中型 主
3、钩主令控制器主钩主令控制器+磁力控制屏，其余凸轮控制器磁力控制屏，其余凸轮控制器 变频调速。变频调速。10t桥式起重机典型电路 10t桥式起重机典型电路控制方式：控制方式：小型桥式起重机的主钩、大车、小车均采小型桥式起重机的主钩、大车、小车均采用绕线式三相交流异步机电动机和凸轮控制器用绕线式三相交流异步机电动机和凸轮控制器（KT14KT14、KT15KT15）控制。）控制。制动方法：制动方法：桥式起重机采用电力液压驱动方式机械抱桥式起重机采用电力液压驱动方式机械抱闸制动器，电磁铁闸制动器，电磁铁YBYB线圈断电时，抱闸制动。线圈断电时，抱闸制动。10t桥式起重机典型电路 主电路介绍：主电路介绍
4、：Q1Q3Q1Q3为凸轮控制器为凸轮控制器 YBYB为断电抱闸制动装置电磁铁线圈为断电抱闸制动装置电磁铁线圈 KMKM用于电路保护用于电路保护 合上合上QF QF 凸轮控制器凸轮控制器Q1Q3Q1Q3均在零位时，按均在零位时，按动启动按钮动启动按钮 KM KM线圈通电、触点闭合线圈通电、触点闭合;通过操作通过操作Q1Q3Q1Q3可分别驱动电动机可分别驱动电动机M1M4M1M4工作，工作，实现大、小车的移动和吊钩的提升实现大、小车的移动和吊钩的提升/下降。下降。卷扬机主电路卷扬机主电路 卷扬机为位能卷扬机为位能性负载。采用性负载。采用绕线绕线式异步电动机转子式异步电动机转子串五级不对称电阻串五级
5、不对称电阻，以满足起动和调速以满足起动和调速的基本要求。的基本要求。凸轮控制器凸轮控制器Q1Q1有零位，左、右各有零位，左、右各五档工作位置；五档工作位置；1212对触头。对触头。触头触头Q10Q13Q10Q13用于正反转控制。用于正反转控制。卷扬机主电路卷扬机主电路 触点触点Q14Q18 用于短接转子电阻。用于短接转子电阻。手柄的手柄的15档操作工档操作工位，转子电阻从大位，转子电阻从大到小切除。到小切除。触点触点Q19、Q1A用于限位保护用于限位保护.触点触点Q1B用于零用于零位起动（多条件启位起动（多条件启动控制）。动控制）。1 1、主钩提升运动：、主钩提升运动：预备级：预备级：Q1Q1
6、在向上位置在向上位置11触点触点1 1、3 3闭合闭合提升电提升电机机M1M1正转（触点正转（触点4848均均不闭合）不闭合）电动机转子电动机转子全电阻，工作在机械特全电阻，工作在机械特性性1 1。用于绷紧钢丝绳的用于绷紧钢丝绳的预备级或提升空钩和轻预备级或提升空钩和轻载。以及在倒拉反接制载。以及在倒拉反接制动状态下，低速下放位动状态下，低速下放位能负载。能负载。1 1、主钩提升运动：、主钩提升运动：重物提升重物提升 Q1Q1转至向上位转至向上位置置2 2、3 3、4 4、5 5时，时，转子电阻依次减小，转子电阻依次减小，提升速度依次提高。提升速度依次提高。（负载转矩加大）负载转矩加大）1 1
7、、主钩提升运动：、主钩提升运动：低速提升重物的方法低速提升重物的方法 点动断续操作，将点动断续操作，将操作手柄往返于提升与操作手柄往返于提升与零位之间，电动机工作零位之间，电动机工作在正向启动与抱闸制动在正向启动与抱闸制动的交替工作状态，可低的交替工作状态，可低速断续提升负载。速断续提升负载。空钩下放空钩下放 （摩擦性恒转矩负载）：（摩擦性恒转矩负载）：Q1Q1置于向下位置，置于向下位置，Q1Q1触点触点Q10Q10、Q12Q12闭合，闭合，M1M1接入反相序电源反转，接入反相序电源反转，Q1Q1在下降位置在下降位置1515。电动机工作在第三象限电动机工作在第三象限的机械特性，的机械特性，Q1
8、 Q1 从向从向下下1 51 5挡调节时，空挡调节时，空钩下降速度依次提高。钩下降速度依次提高。2 2、重物、重物(含空钧含空钧)下放的方法下放的方法2 2、重物、重物(含空钧含空钧)下放的方法下放的方法 高速下放重物高速下放重物 （位能性负载）：（位能性负载）：将将Q1Q1手柄经手柄经1414工位，工位，迅速板至下降位置迅速板至下降位置5 5，电动，电动机转子不串电阻的回馈状机转子不串电阻的回馈状态，转速略高于同步转速态，转速略高于同步转速运行。运行。Q1Q1由下降位置由下降位置1 51 5移动时，重物下放速度依移动时，重物下放速度依次降低。次降低。操作注意：速度过高操作注意：速度过高时，注
9、意操作安全时，注意操作安全2 2、重物、重物(含空钧含空钧)下放的方法下放的方法 低速下放重物低速下放重物 倒拉制动：倒拉制动：Q1手柄在上升位置手柄在上升位置1，由，由工件拖动电动机反转，在工件拖动电动机反转，在倒拉制动状态下低、匀速倒拉制动状态下低、匀速 下放重物。下放重物。断续点动：断续点动：Q1在下降在下降15与与0位之间位之间往返操作，电动机在下放往返操作，电动机在下放与抱闸运动之间点动继续与抱闸运动之间点动继续工作，重物低速下放。工作，重物低速下放。小车：小车：控制线路与提升机构控制线路与提升机构相同，但小车电机的负相同，但小车电机的负载为摩擦性恒转矩负载，载为摩擦性恒转矩负载，工
10、作在机械特性的工作在机械特性的1 1、3 3象限。象限。3 3、大、小车驱动、大、小车驱动 小车：小车：控制线路与提升机构控制线路与提升机构相同，但小车电机的负相同，但小车电机的负载为摩擦性恒转矩负载，载为摩擦性恒转矩负载，工作在机械特性的工作在机械特性的1 1、3 3象限。象限。3 3、大、小车驱动、大、小车驱动 大车控制线路与小车相类大车控制线路与小车相类似，同为摩擦性恒转矩负载。似，同为摩擦性恒转矩负载。但大车两侧轮子分别用两组电但大车两侧轮子分别用两组电动机驱动（跨距过大）动机驱动（跨距过大），要，要求同步转动。求同步转动。所以，凸轮控制器所以，凸轮控制器Q3Q3增加增加了了1 1组转
11、子电阻切除触点，可组转子电阻切除触点，可同时控制两台电动机同步工作同时控制两台电动机同步工作（电轴）。（电轴）。3 3、大、小车驱动、大、小车驱动4 4、保护电路、保护电路 L22L22：主电路中，主电源经：主电路中，主电源经 QFQF、KMKM，其中一相过，其中一相过KA2KA2接至电动机接至电动机V V相端子，另两相经相端子，另两相经KAKA和和Q Q接至各电动机的接至各电动机的U U、W W端子，可以近似认为导线端子，可以近似认为导线L22L22与与L2L2等电位，但实际接线的位等电位，但实际接线的位置不同。置不同。起重机控制与保护电路中，起重机控制与保护电路中，SB2SB2为急停，为急
