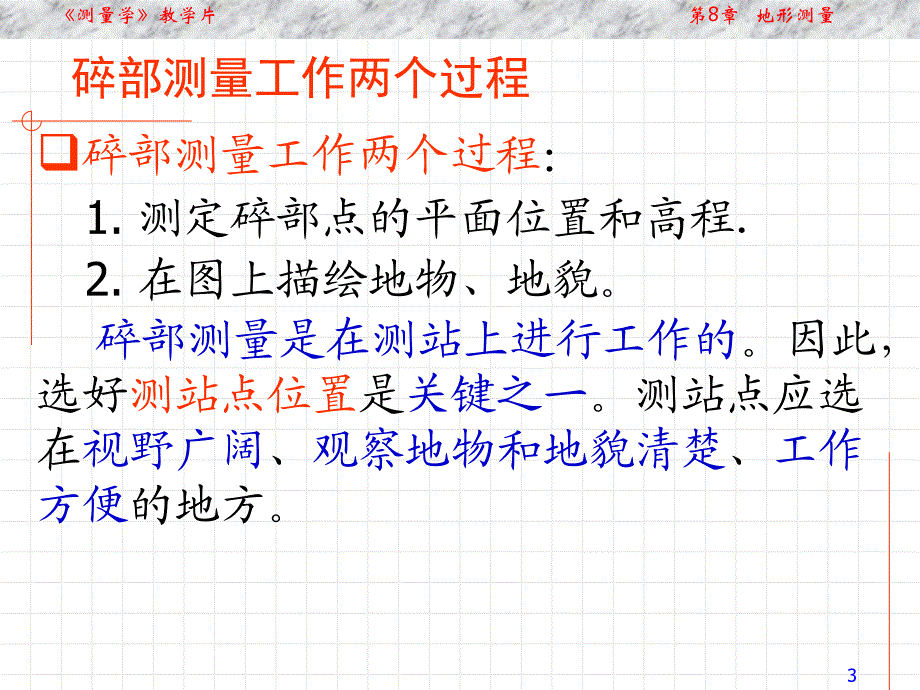

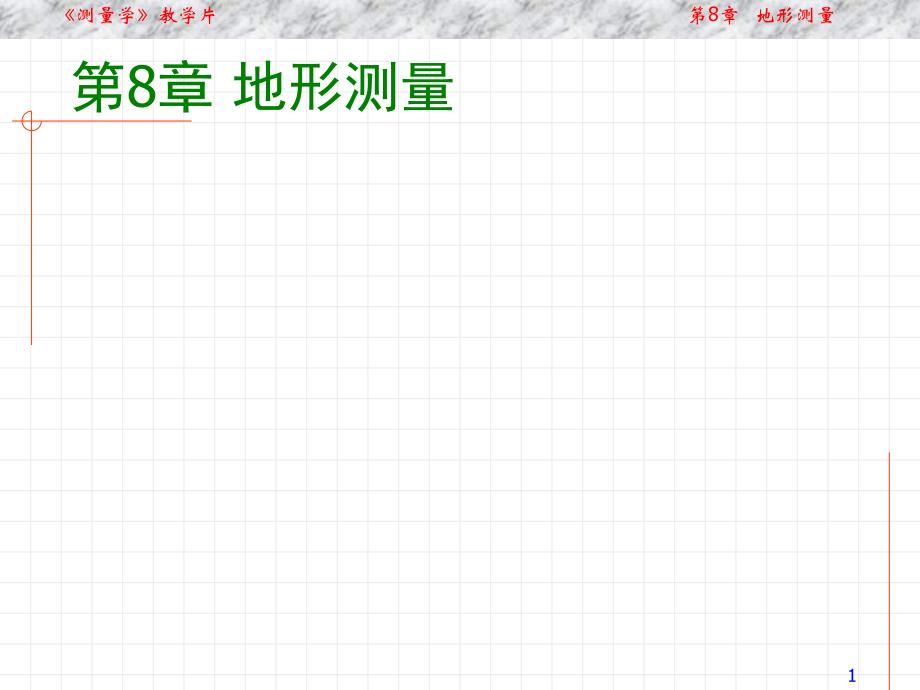

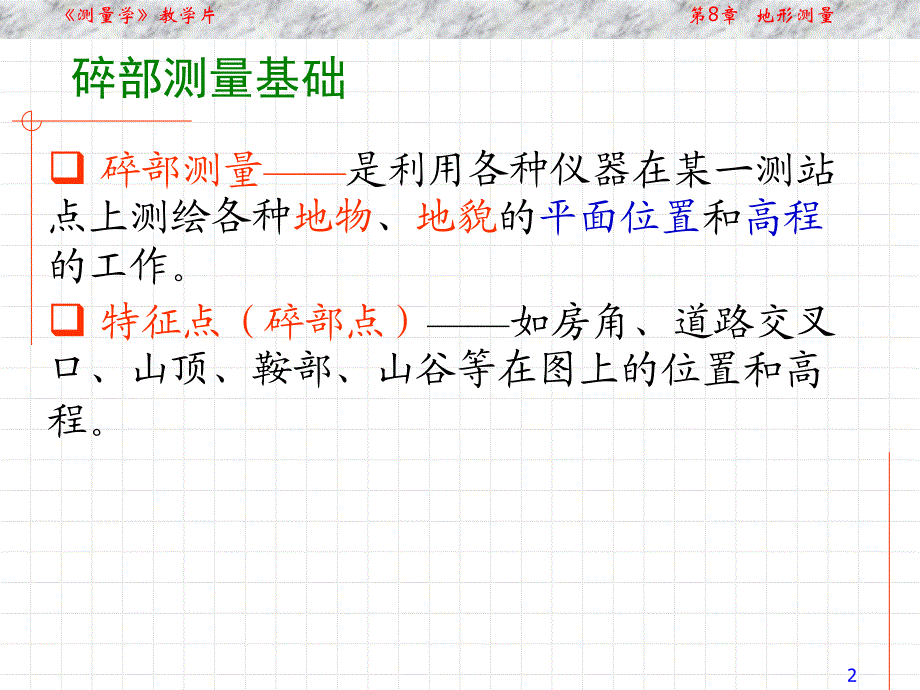

1、测量学教学片 第8章 地形测量1第8章 地形测量测量学教学片 第8章 地形测量2碎部测量基础q 碎部测量是利用各种仪器在某一测站点上测绘各种地物、地貌的平面位置和高程的工作。q 特征点（碎部点）如房角、道路交叉口、山顶、鞍部、山谷等在图上的位置和高程。测量学教学片 第8章 地形测量3碎部测量工作两个过程q碎部测量工作两个过程：1.测定碎部点的平面位置和高程2.在图上描绘地物、地貌。碎部测量是在测站上进行工作的。因此，选好测站点位置是关键之一。测站点应选在视野广阔、观察地物和地貌清楚、工作方便的地方。测量学教学片 第8章 地形测量4一、极坐标法极坐标法是根据测站点上的一个已知方向，测定已知方向与
2、所求点方向间的角度和量测测站点至所求点的距离，以确定所求点位置的一种方法。这是大比例尺平板仪测图最主要的方法。8.1 测定碎部点的方法测量学教学片 第8章 地形测量58.2 碎部测图的方法 一、全站仪测图测量学教学片 第8章 地形测量6二、经纬仪测图又称经纬仪与测距仪配合测图。优点:使用灵活方便不必配备平板仪，速度和精度均能达到一定的要求。经纬仪：测量测点与已知点夹角和竖角；测距仪：测量距离。测量学教学片 第8章 地形测量78.3 地物的测绘q整体要求：根据规定的测图比例尺，按规范和图式的要求，经过综合取舍，将各种地物表示在图上。测量学教学片 第8章 地形测量8二、居民地的测绘测绘居民地根据所
3、需测图比例尺的不同，在综合取舍方面就不一样，对于居民地的外轮廓，都应准确测绘。内部的主要街道以及较大的空地应区分出来。散列式的居民地、独立房屋应分别测绘。测绘房屋时，只要测出房屋三个房角的位置。测量学教学片 第8章 地形测量9三、道路的测绘堤堤肩肩堤堤肩肩堤脚堤脚中中线线测量学教学片 第8章 地形测量10四、管线的测绘架空管线在转折处的支架、塔、柱应实测，位于直接部分的可用挡距长度在图上以图解法确定。塔柱上有变压器时，变压器的位置按其与塔柱的相应位置绘出。电线和管道用规定的符号表示。测量学教学片 第8章 地形测量11五、水系的测绘水系包括河流、渠道、湖泊、池塘等地物，无特殊要求时均以岸边为界。六、植被的测绘植被是为了反映地面的植物情况。所以要测出各类植物的边界，用地类界符号表示其范围，再加注植物符号和说明。测量学教学片 第8章 地形测量12地貌的测绘一、测定地貌特征点 测量学教学片 第8章 地形测量13二、连接地性线测量学教学片 第8章 地形测量14三、求等高线的通过点直线内插法求各整数高程点的平面位置测量学教学片 第8章 地形测量15四、勾绘等高线根据等高线的特性，把相等高程的点连接起来即为等高线。测量学教学片 第8章 地形测量16图的拼接、检查和整饰图的拼接、检查和整饰图8-26 地形图接边测量学教学片 第8章 地形测量17本章重点内容本章重点内容
