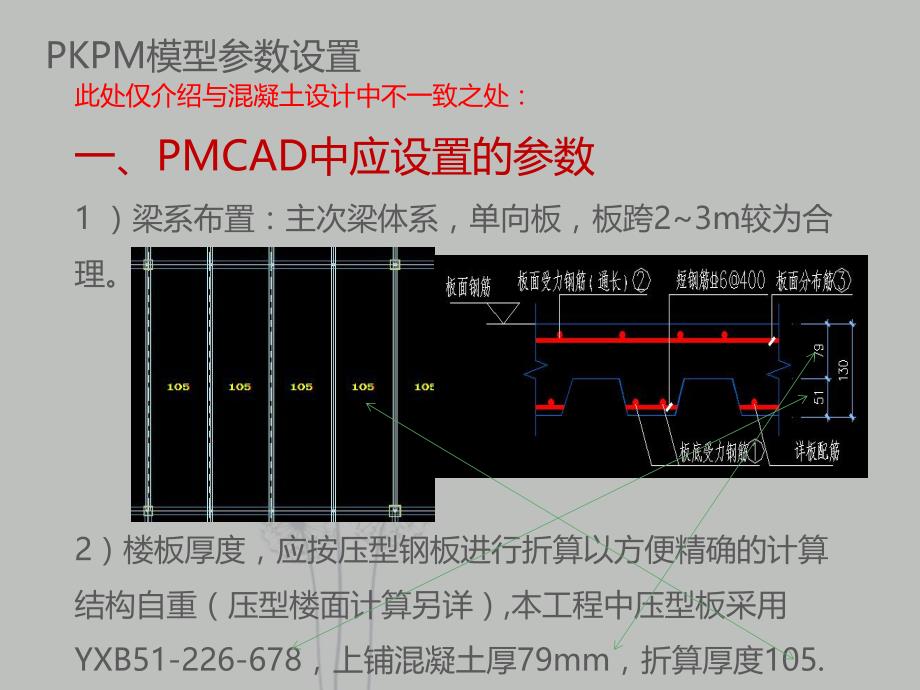

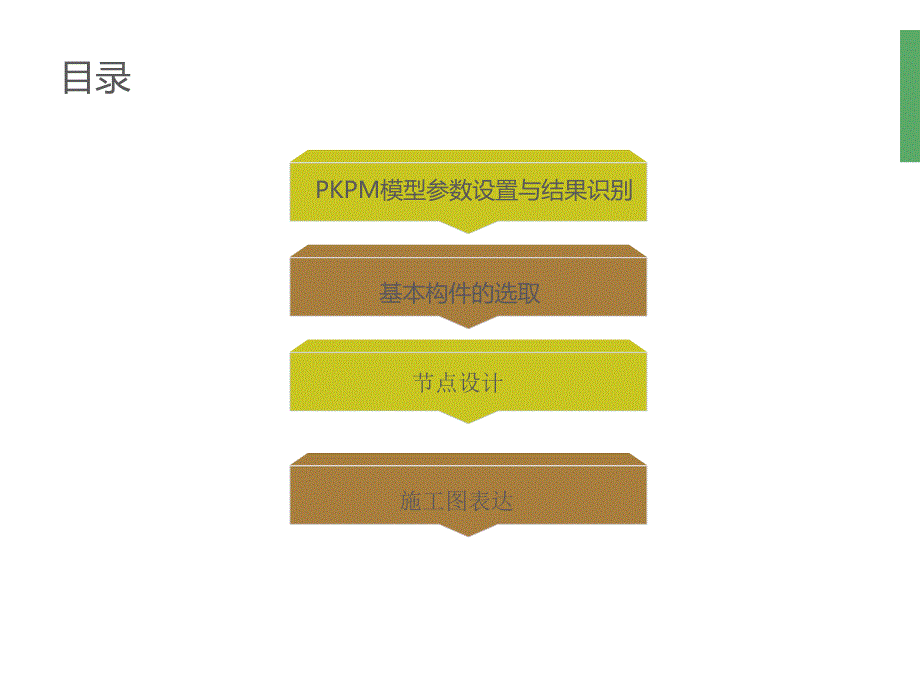

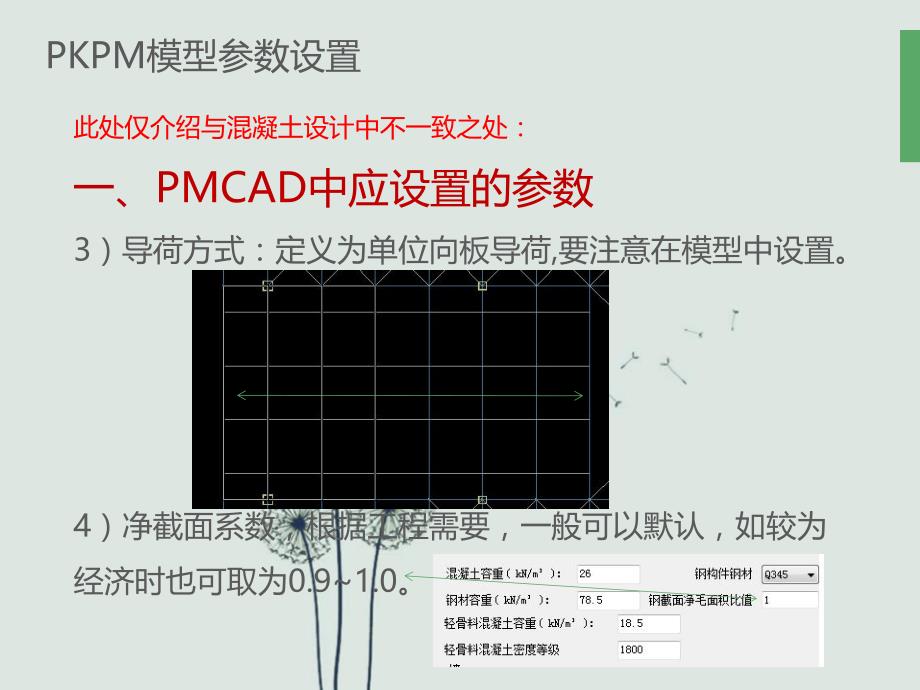

1、目录PKPM模型参数设置与结果识别基本构件的选取 节点设计施工图表达PKPM模型参数设置此处仅介绍与混凝土设计中不一致之处：一、PMCAD中应设置的参数 1）梁系布置：主次梁体系，单向板，板跨23m较为合理。2）楼板厚度，应按压型钢板进行折算以方便精确的计算结构自重（压型楼面计算另详）,本工程中压型板采用YXB51-226-678，上铺混凝土厚79mm，折算厚度105.PKPM模型参数设置此处仅介绍与混凝土设计中不一致之处：一、PMCAD中应设置的参数 3）导荷方式：定义为单位向板导荷,要注意在模型中设置。4）净截面系数，根据工程需要，一般可以默认，如较为经济时也可取为0.91.0。PKPM模
2、型参数设置二、SATWE中参数设置1）总信息：结构材料类型2）风荷载：结构阻尼比3）地震信息：结构阻尼比4）调整信息：梁端调幅系数：1.0；梁刚度放大系数，压型楼板时，详新版高钢规；5）设计信息：钢柱计算长度系数。6）特殊构件定义：次梁一般按简支组合梁设计。框架梁、悬臂梁、两侧为洞口的次梁不按组合梁设计，在SATWE计算结果中应力比及挠度应满足规范要求，实际设计时按构造要求配筋栓钉，作为安全储备。为什么组合梁一般不按连续构件设计。PKPM模型参数设置三、SATWE计算结果的识别1）总体计算结果与混凝土一致：刚度比、承载力等，要注意风载舒适度与楼板舒适度的验算。2）构件：前面提到的框架梁、悬臂梁
3、、开洞处次梁由软件结果自动计算。注意主梁按震设计时翼缘宽厚比不显示。框架次梁此处应力比一般控制在1.31.5之间，后面组合梁计算基本上可以通过，PKPM模型参数设置三、SATWE计算结果的识别太小了浪费，太大了组合梁计算不容易通过，且次梁钢材常用235钢，钢材强度能够充分利用，节约造价。框架柱：应力比，长细比应满足要求，构件轴压比一般控制在0.6.高钢规旧6.3.3-2规定，新版规范已取消该条限值。长细比不满足规范基本构件的选取2、基本构件的选取一、压型钢板楼面 1）压型钢板可根据图集05sg522附录选取，通常采用肋高为51的。压型钢板厚详图集4.3条。不小于0.5mm，压型钢板应根据施工阶
4、段进行计算。基本构件的选取一、压型钢板楼面 上铺混凝土厚度主要根据防水规范，楼板内穿管的要求确定：高层防火80mm，一般防火70mm，故一般取79+51或84+51（楼板中穿双管情况）。基本构件的选取一、压型钢板楼面 2）计算方法：按单向板计算，高钢规旧，新高钢规中已经取消压型钢板这一章的内容易，有可能出现在下新钢规中。基本构件的选取一、压型钢板楼面 故支座钢筋与跨中钢筋应分两次计算，且跨度钢筋计算时应按T型截面或大矩形截面计算；支座钢筋计算时按小矩形截面计算，具体可详农贸市场楼板计算书。故板的配筋方式也易分块列表进行，一方面是图面的整洁，一方面不容易与钢梁线条搞混。基本构件的选取二、次梁及组
5、合梁设计 1）截面形式：组合梁中次梁高度在一般荷载作用下取跨度的1/181/22.选用窄而高的截面形式。一般选用窄翼缘的热轧H型钢（热轧H型钢和剖分T型钢GB/T 11263）。一般来讲翼缘与腹板的宽厚比均满足钢结构设计规范的要求。基本构件的选取二、次梁及组合梁设计 2）组合梁计算 前面总体计算中已经得到次梁的应力比，大部分都不满足，故需要进行组合梁的单独设计，计算方法详钢规组合梁部分以及图集05sg522中的相关规定，计算工具采用PKPM中的工具箱中组合梁的计算。有无必要每根梁都进行计算，同一截面的梁，取应力比最大值进行计算即可。计算时注意不考虑施工阶段的稳定性，通过构造来解决。基本构件的选
6、取二、次梁及组合梁设计 3）图中的表示基本构件的选取三、主梁设计 1）框架梁H=(1/151/18)L。宽度B=H/(2.53.5),且B一般取为200左右，除非计算有特别要求，对于框架梁来计，抗震设计估算截面时要符合抗震规范或高钢规中的局部局定问题。根据规范中规定的的宽厚比、高厚比定出翼缘与腹板的最小厚度要求。宜直接选用标准型钢。计算结果直接根据PKPM文件件得出是否满足规范要求。基本构件的选取三、框架柱设计 一般跨度下，三层以下房屋向侧力不显著，柱截面常用热轧宽翼缘H型钢，柱截面高度不宜超过300。其余宜采用焊接箱形柱截面。节点设计3、节点设计一、框架梁柱节点设计 抗规与高钢规中梁柱连接超
7、强设计为关键。常用梁柱节点连常用梁柱节点连接为：梁翼缘采接为：梁翼缘采用全熔透坡口焊，用全熔透坡口焊，腹板采用螺栓连腹板采用螺栓连接，设计时先按接，设计时先按构造布螺栓，再构造布螺栓，再验算。两阶段设验算。两阶段设计。计。节点设计二、次梁铰接节点设计 先根据PKPM计算结果检查一下次梁抗剪应力比有无超过0.5的，如没有，则统一按0.5倍的抗剪承载力进行设计。新版高钢规中规定，新版高钢规中规定，当次梁上有压型楼板当次梁上有压型楼板等时，可不考虑附加等时，可不考虑附加弯矩，故计算很简单，弯矩，故计算很简单，螺栓只用来抗剪。螺栓只用来抗剪。节点设计二、次梁铰接节点设计节点设计三、钢柱脚设计 各种柱脚类型的计算详高钢规8.6条，抗震设计时，外露式柱脚塑性设计时算不过，故不采用，优选后两种。
