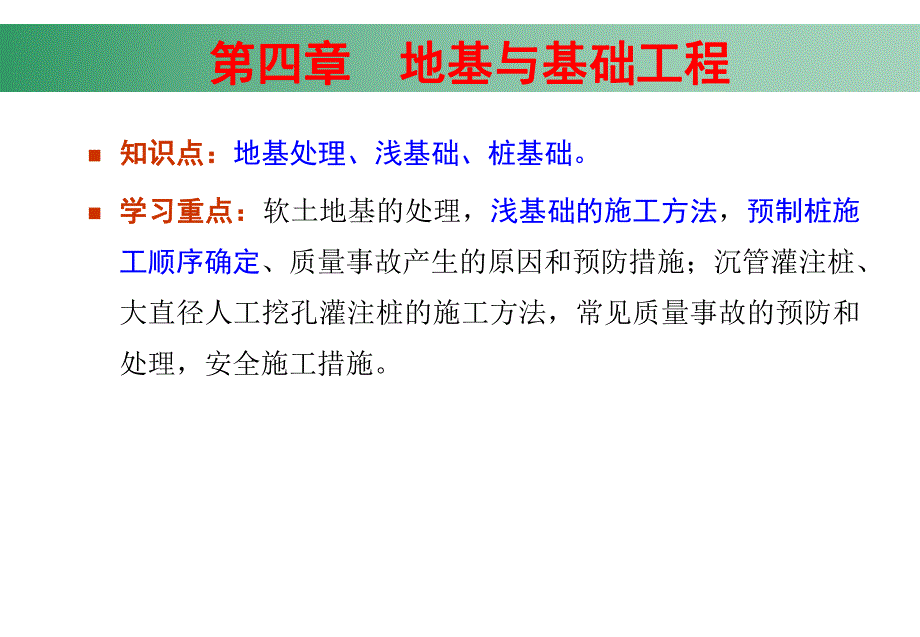

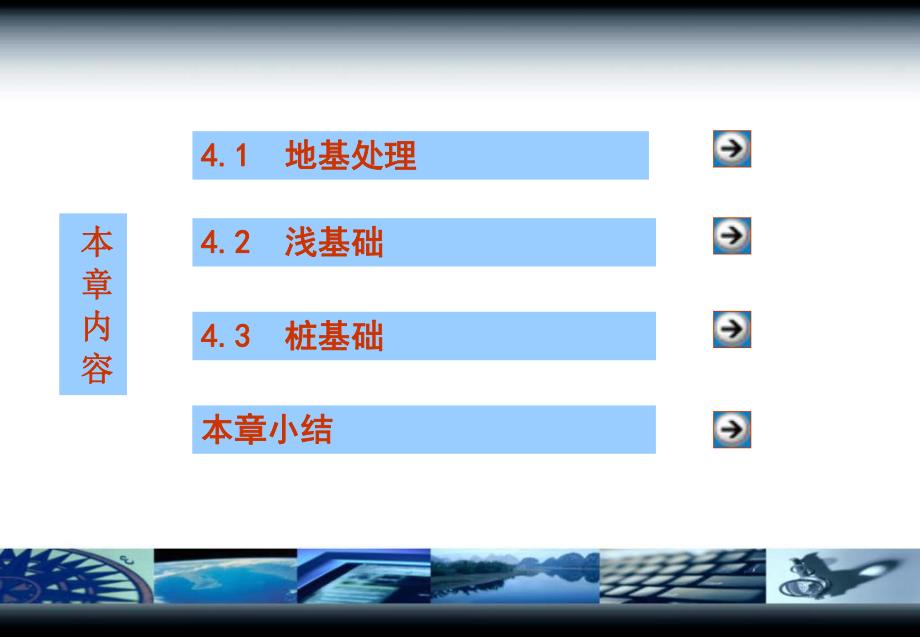

1、第四章第四章 地基与基础工程地基与基础工程4.1 4.1 地基处理地基处理 4.2 4.2 浅基础浅基础 4.3 4.3 桩基础桩基础 本本 章章 内内 容容本章小结本章小结n知识点：知识点：地基处理、浅基础、桩基础。n学习重点：学习重点：软土地基的处理，浅基础的施工方法，预制桩施工顺序确定、质量事故产生的原因和预防措施；沉管灌注桩、大直径人工挖孔灌注桩的施工方法，常见质量事故的预防和处理，安全施工措施。第四章第四章 地基与基础工程地基与基础工程一、影响建筑物的地基的因素一、影响建筑物的地基的因素n强度及稳定性n压缩与不均匀沉降n地下水流失、潜蚀和管涌、液化n失稳和震陷二、地基处理的方法二、地
2、基处理的方法n局部地基处理n软土地基加固三、地基处理的原则三、地基处理的原则n将局部软弱层或硬物尽可能挖除，回填与天然土压缩性相近的材料，分层夯实；处理后的地基应保证建筑物各部位沉降量趋于一致，以减少地基的不均匀下沉。2.1.1 2.1.1 局部地基处理局部地基处理一、古墓、坑穴的处理一、古墓、坑穴的处理n将坑中的软松土、虚土全部挖除，使坑底及四周均见天然土，然后用与坑边天然土层相近的材料分层夯实回填至坑底标高处。n常用回填材料：砂、砂砾石、天然土、37或28的灰土。采用天然土分层夯实回填时，每层厚度200mm。n软松土坑范围较大，超过地槽的宽度时，应将该范围内的基槽适当加宽，挖至天然层，将部
3、分基础加深，做成12踏步与两端相接。2.1二、砖井、枯井、土井的处理方法二、砖井、枯井、土井的处理方法 当井在基槽范围内时，应将井的井圈拆至地槽下1m以上，井内用中砂、砂卵石材料分层夯填处理，在拆除范围内用28或37灰土分层回填夯实至槽底。三、局部范围内三、局部范围内(硬物硬物)的处理的处理 当桩基或部分基槽下有基岩、旧墙基、老灰土、压实路面等硬土或坚硬物时，首先在地坑、地槽范围内尽可能地挖除，以免基础局部落在硬物上造成不均匀沉降使上部建筑物开裂。硬土、硬物挖除后，若深度小于1.5m时，可用砂、砂卵石或灰土回填；若长度大于5m时，则将槽底做1：2踏步灰土垫层与两端紧密连接，然后做落深基础。四、
4、橡皮土的处理四、橡皮土的处理 n概念：当地基为粘性土，含水量大且趋于饱和时，如果直接夯打或反复碾压，就容易形成有颤动弹性感的“橡皮土”。n处理方法：避免直接夯拍，采用晾槽或掺石灰粉的办法降低含水量后压实。若施工中已出现橡皮土，则应将橡皮土层挖除，然后在槽底适当加深的情况下铺垫一层承载力高、适应设计要求的垫层地基，如砂土或级配砂石垫层等。2.1.2 2.1.2 软土地基加固软土地基加固常用的方法：n换填法n灰土挤密桩法n深层搅拌桩法n高压喷射注浆法一、换填法一、换填法1、施工工艺过程：挖软弱层回填夯实2、适用范围n 淤泥n 淤泥质土n 湿陷性黄土n 素填土n 杂填土3 3、材料要求、材料要求n砂
5、土n灰土 4 4、施工要点、施工要点n 施工前先验槽、清松土、打底夯两遍。n 分层铺填，厚度200300mm，灰土用机械打夯或碾压；砂土 用振动碾压。n 灰土垫层不得在柱基、墙角及承重窗间墙下接缝，上下缝距不 得小于500mm，接缝处夯实。灰土夯实后3d内不得泡水。土料的施工含水量控制在最优含水量范围内。二、灰土挤密桩法二、灰土挤密桩法n原理：首先在基础地面形成若干个桩孔，再将灰土分层填入并压实，以提高地基的承载力或水稳性。n适用范围：用于处理地下水位以上的湿陷性黄土、素填土和杂填土等地基。三、振冲法三、振冲法n原理：利用振动和水冲加固土体的方法。n适用范围：振冲置换法适用于处理不排水抗剪强度
6、不小于20KPa的黏性土、粉土、饱和黄土和人工填土。振冲密实法适用于处理砂土和粉土。n施工工艺：定位成孔清孔填料振实n施工要点振冲置换法振冲密实法n质量检验四、深层搅拌法四、深层搅拌法n原理：深层搅拌法是利用特制的深层搅拌机在边坡土体需要加固的范围内，将软软土与固化土与固化剂强剂强制拌合制拌合，使软土硬结成具有整体性、水稳性和足够强度的水泥加固土，又称为水泥土搅拌桩。n固化剂：水泥浆或水泥砂浆，水泥的掺量为加固土重的 7 15，水泥砂浆的配合比为1：1或 1：2。n施工工艺：深层搅拌机定位预搅下沉制浆喷浆搅拌复搅 下沉提升关机清洗移动至下一根桩n质量检验6 6、高压喷射处理方法、高压喷射处理方
7、法n原理：就是利用钻机把带有喷嘴的注浆管钻进至土层的预定位置，以高压设备使浆液或水成为200Mpa左右的高压流从喷嘴中射出来，冲击破坏土体。n高压喷射注浆法的工艺类型及特点n 施工工序：钻机就位钻孔插管喷浆拔管冲洗n 质量检验标准4.2 4.2 浅基础浅基础按建材分类按建材分类砖基础：毛石基础：素混凝土基础：毛石混凝土基础：灰土基础：三合土基础：钢筋混凝土基础钢筋混凝土基础 扩展式基础：刚性基础4.2 4.2 浅基础浅基础 从基底面积发展过程分 A：单独基础：B：条形基础：C：联梁基础；D：交叉梁基础：E：片筏基础：F：箱形基础：按基础的结构形式分类按基础的结构形式分类A：单独刚性基础：倒置的
8、两边外伸的悬臂梁;在靠近柱边或断面高度突变处容易产生弯折破坏；基础具有一定的高度，使弯折点产生的拉应力不超过材料的抗拉强度 取决于建筑材料 Bb0+2Htg,对建材为标准 砖的，墙厚一般为240mm、370mm、490mm等。b0bHB应用：刚性基础按刚性角设计的宽、高一般具有足够的刚度，不需要再做抗弯、抗剪检算。且材料易得，施工简单、运用广泛。高度大、体积大、用料多，自重大，一般适合于6层和6层以下（三合土不宜超过4层）的一般民用建筑物和轻型厂房。刚性角：bHtg (俗称大放脚)B：扩展式(柔性)独立基础 1、一般为钢筋砼基础 2、适用于柱载荷较大或有偏心作用、地基土层较软弱、地下水位较高、
9、基础埋深又受到一定限制等情况。不受刚性角的限制。3、基础内部配置一定数量的钢筋，依靠钢筋承受拉应力，基础可以产生一定的弯曲而不破坏。4、初步厚度确定：H(La)m m为经验系数，一般取0.30.5独立基础钢筋砼独立基础钢筋砼独立基础控制锥体斜面坡度正确，斜面模版碎混凝土浇筑分层支设，严禁斜面部分不支模。扩展式基础断面的类型：阶梯形锥台形杯口形壳体形 每级台阶300500，垫层厚度100，两边伸出100，垫层混凝土C15以上75用于混合房屋的承重墙下，由素砼垫层、砼底板、大放脚组成。墙下钢筋砼条基墙下钢筋砼条基 C：十字交叉梁条形基础：1 1、当单向条形基础的基底仍不能承受上部结构载荷的作、当单
10、向条形基础的基底仍不能承受上部结构载荷的作用，可以把纵横柱基础均连在一起，成为十字交叉条形用，可以把纵横柱基础均连在一起，成为十字交叉条形基础。可承受基础。可承受1010层以下的民用住宅。层以下的民用住宅。2 2、地梁一般设在建筑物的纵向，可增加建筑物的纵向基、地梁一般设在建筑物的纵向，可增加建筑物的纵向基础刚度。柱下条形基础常用于框架结构的基础。当基础础刚度。柱下条形基础常用于框架结构的基础。当基础压缩性很高且载荷较大时，为增加建筑物基础的整体性，压缩性很高且载荷较大时，为增加建筑物基础的整体性，可在纵横墙向均设置柱下条形基础而成为十字交叉条形可在纵横墙向均设置柱下条形基础而成为十字交叉条形
11、基础。基础。3 3、条形基础梁顶面和底面的纵向受力钢筋，应有、条形基础梁顶面和底面的纵向受力钢筋，应有2 24 4根根通长配置，且其面积不得少于纵向钢筋总面积的通长配置，且其面积不得少于纵向钢筋总面积的1/31/3。4 4、柱下条形基础的混凝土强度等级一般采用、柱下条形基础的混凝土强度等级一般采用C20C20。D：筏板基础：1、一般为等厚度的钢筋混凝土板，整个基础连成一块，适应于土层均匀软弱具有较硬表层的地基。2、分为平板式：等厚度的钢筋混凝土平板，厚度0.52.5m，分不埋式(四周加边梁)和潜埋式(一般做架空地板)梁板式：柱距较大时，纵横向柱间设置连接横梁，多层建筑每层增加50mm 3、墙下
12、筏板基础垫层厚度一般为100mm，筏板配筋除符合计算要求外，纵横方向支座应尚分别0.15%、0.10%有配筋率的钢筋连通。平板式梁板式适用于有地下室或地基承载能力较低而上部荷载较大的基础。适用于有地下室或地基承载能力较低而上部荷载较大的基础。筏形基础筏形基础地下室筏型基础示意图240 600 5100 1800 5100 600 240砖墙窗井窗井钢筋混凝土板厚300防水层素混凝土垫层筏形基础筏形基础浅基础工程浅基础工程筏板基础筏板基础浅基础工程浅基础工程筏板基础筏板基础浅基础工程浅基础工程筏板基础筏板基础浅基础工程浅基础工程筏板基础筏板基础E：箱形基础 1、由钢筋混凝土顶板、底板、纵横交叉梁
13、的隔墙组成的空间结构。2、地基软弱、载荷很大、上部结构对变形有严格的限制。隔热、隔潮层。在箱基内设置非承重内墙可以利用空间又可以利用空气夹层解决“结露”或者“渗漏”现象 3、施工技术复杂、基坑降水对相邻建筑物的影响、深基坑支护技术H(1/81/12)H300mm200mm200300mm箱形基础箱形基础n 由钢筋砼底板、顶板、侧墙及一定数量的纵横墙构成的由钢筋砼底板、顶板、侧墙及一定数量的纵横墙构成的封闭箱体。适用于上部结构分布不均匀的高层建筑物的基础。封闭箱体。适用于上部结构分布不均匀的高层建筑物的基础。F：壳体基础 1、可用于一般工业与民用房屋柱基和筒形构造物(烟囱、水塔、料仓、高炉等)基
14、础。很适用于软弱地基及需要大尺寸的扩展基底的情况。2、可分为M型组合壳、正圆锥壳、内球外锥组合壳。3、节省建材、造价低。4、基坑开挖复杂、壳体施工技术高，计算理论未臻完善。但是施工时不必支模，土方挖运量较少。4.2 4.2 浅基础浅基础 正圆锥壳：正圆锥壳：r1:r20.40 M型组合壳：型组合壳：0.35 r1:r2 0.55 内球外锥组合壳：内球外锥组合壳：0.50 r1:r2 0.65r1r1r1rrr4.3 4.3 桩基础桩基础按受力情况分为按受力情况分为端承桩和摩擦桩端承桩和摩擦桩两种两种(图图2.12.1)；按制作方法分为按制作方法分为预制桩和灌注桩预制桩和灌注桩；v预制桩按沉桩方
15、法不同分为：预制桩按沉桩方法不同分为：打入桩、水冲沉桩、振打入桩、水冲沉桩、振动沉桩、静力压桩动沉桩、静力压桩等；等；v灌注桩按成孔方法不同分为：灌注桩按成孔方法不同分为：钻孔灌注桩、沉管灌注钻孔灌注桩、沉管灌注桩、人工挖孔灌注桩、爆扩成孔灌注桩桩、人工挖孔灌注桩、爆扩成孔灌注桩等；等；按桩体形状不同分为按桩体形状不同分为：方桩和圆桩方桩和圆桩；按构造不同分为按构造不同分为：实心桩和空心桩实心桩和空心桩。桩的分类桩的分类4.3 4.3 桩基础桩基础 4.3.1 桩的分类桩的分类 一、按承载的性质分 端承桩：穿过软弱土层，而达到坚硬土层的桩。以桩尖阻力承 担全部荷载，控制以贯入度为主。摩擦桩：悬
