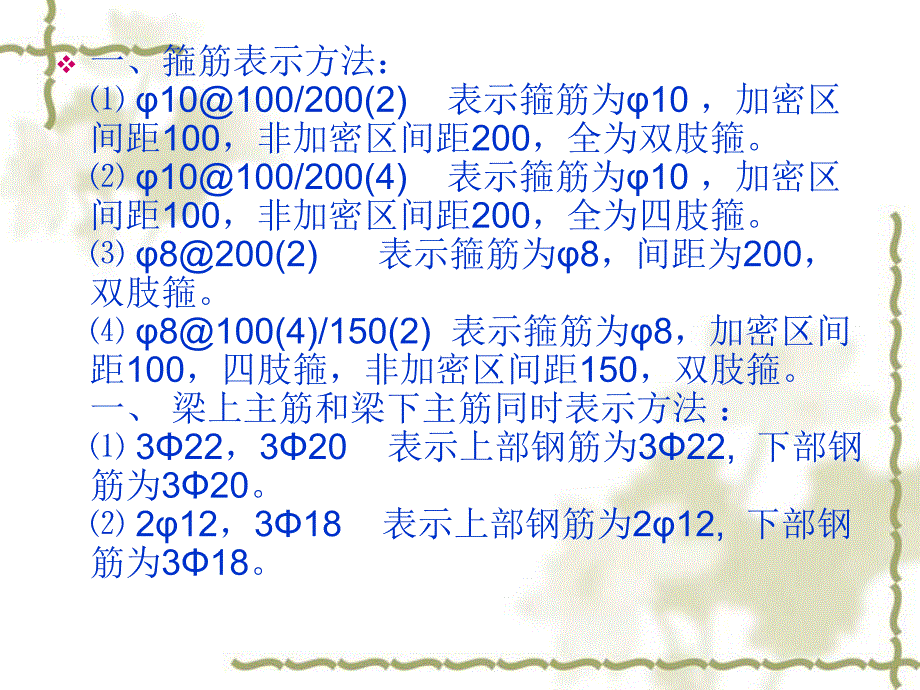

1、钢筋工程量计算v一、箍筋表示方法：10100/200(2)表示箍筋为10，加密区间距100，非加密区间距200，全为双肢箍。10100/200(4)表示箍筋为10，加密区间距100，非加密区间距200，全为四肢箍。8200(2)表示箍筋为8，间距为200，双肢箍。8100(4)/150(2)表示箍筋为8，加密区间距100，四肢箍，非加密区间距150，双肢箍。一、梁上主筋和梁下主筋同时表示方法：322，320 表示上部钢筋为322,下部钢筋为320。212，318 表示上部钢筋为212,下部钢筋为318。v 425，425 表示上部钢筋为425,下部钢筋为425。325，525 表示上部钢筋为3

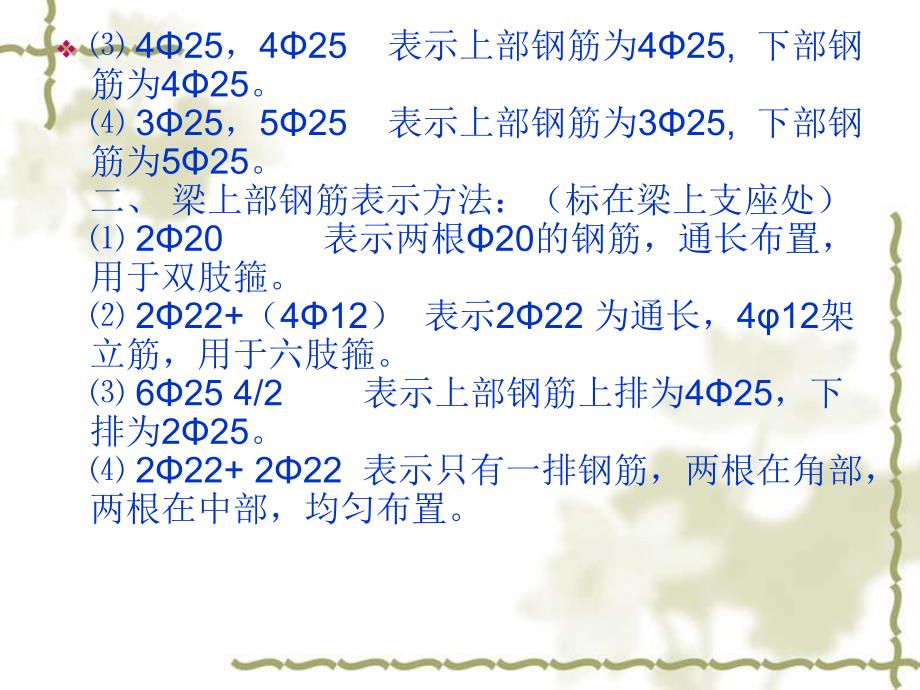

2、25,下部钢筋为525。二、梁上部钢筋表示方法：（标在梁上支座处）220 表示两根20的钢筋，通长布置，用于双肢箍。222+（412）表示222 为通长，412架立筋，用于六肢箍。625 4/2 表示上部钢筋上排为425，下排为225。222+222 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。v三、梁腰中钢筋表示方法：G212 表示梁两侧的构造钢筋，每侧一根12。G414 表示梁两侧的构造钢筋，每侧两根14。N222 表示梁两侧的抗扭钢筋，每侧一根22。N418 表示梁两侧的抗扭钢筋，每侧两根18。四、梁下部钢筋表示方法：（标在梁的下部）425 表示只有一排主筋，425 全部伸入支座
3、内。625 2/4 表示有两排钢筋，上排筋为225，下排筋425。v 625（-2）/4 表示有两排钢筋，上排筋为225，不伸入支座，下排筋425，全部伸入支座。225+322（-3）/525 表示有两排筋，上排筋为5根。225伸入支座，322，不伸入支座。下排筋 525，通长布置。v钢筋算量基本方法 第一章梁 第一节框架梁 一、首跨钢筋的计算 1、上部贯通筋 上部贯通筋（上通长筋1）长度通跨净跨长首尾端支座锚固值 2、端支座负筋 端支座负筋长度：第一排为Ln/3端支座锚固值；第二排为Ln/4端支座锚固值 3、下部钢筋 下部钢筋长度净跨长左右支座锚固值 v现在我们来总结一下以上三类钢筋的支座锚
4、固判断问题：支座宽Lae且0.5Hc5d，为直锚，取MaxLae，0.5Hc5d。钢筋的端支座锚固值支座宽Lae或0.5Hc5d，为弯锚，取MaxLae，支座宽度-保护层+15d。钢筋的中间支座锚固值MaxLae，0.5Hc5d v4、腰筋 构造钢筋：构造钢筋长度净跨长215d 抗扭钢筋：算法同贯通钢筋 5、拉筋 拉筋长度（梁宽2保护层）211.9d（抗震弯钩值）2d 拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数（箍筋根数/2）（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数布筋长度/布筋间距。6、箍筋 箍筋长度（梁宽2保护层梁高-2保护层）211.9d8d
5、 箍筋根数（加密区长度/加密区间距+1）2（非加密区长度/非加密区间距1）+1 v7、吊筋 吊筋长度2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度800mm 夹角=60 800mm 夹角=45 v二、中间跨钢筋的计算 1、中间支座负筋 中间支座负筋：第一排为Ln/3中间支座值Ln/3；第二排为Ln/4中间支座值Ln/4 注意：当中间跨两端的支座负筋延伸长度之和该跨的净跨长时，其钢筋长度：第一排为该跨净跨长（Ln/3前中间支座值）（Ln/3后中间支座值）；第二排为该跨净跨长（Ln/4前中间支座值）（Ln/4后中间支座值）。其他钢筋计算同首跨钢筋计算。v四、悬臂跨钢筋计算 1、主筋 软件
6、配合03G101-1，在软件中主要有六种形式的悬臂钢筋，如下图所示 v这里，我们以2、5及6钢筋为例进行分析：2钢筋悬臂上通筋（通跨）净跨长梁高次梁宽度钢筋距次梁内侧50mm起弯4个保护层钢筋的斜段长下层钢筋锚固入梁内支座锚固值 5钢筋上部下排钢筋Ln/4+支座宽+0.75L 6钢筋下部钢筋Ln-保护层+15d v2、箍筋（1）、如果悬臂跨的截面为变截面，这时我们要同时输入其端部截面尺寸与根部梁高，这主要会影响悬臂梁截面的箍筋的长度计算，上部钢筋存在斜长的时候，斜段的高度及下部钢筋的长度；如果没有发生变截面的情况，我们只需在“截面”输入其端部尺寸即可。（2）、悬臂梁的箍筋根数计算时应不减去次梁
7、的宽度；根据修定版03G101-1的66页。v第二节其他梁 一、非框架梁 在03G101-1中，对于非框架梁的配筋简单的解释，与框架梁钢筋处理的不同之处在于：1、普通梁箍筋设置时不再区分加密区与非加密区的问题；2、下部纵筋锚入支座只需12d；3、上部纵筋锚入支座，不再考虑0.5Hc5d的判断值。未尽解释请参考03G101-1说明。二、框支梁 1、框支梁的支座负筋的延伸长度为Ln/3；2、下部纵筋端支座锚固值处理同框架梁；v3、上部纵筋中第一排主筋端支座锚固长度支座宽度保护层梁高保护层Lae，第二排主筋锚固长度Lae；4、梁中部筋伸至梁端部水平直锚，再横向弯折15d；5、箍筋的加密范围为0.2L
8、n11.5hb；7、侧面构造钢筋与抗扭钢筋处理与框架梁一致。第二章柱 第一章基础层 v一、柱主筋 基础插筋基础底板厚度-保护层+伸入上层的钢筋长度Max10D,200mm v二、基础内箍筋 基础内箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动。一般是按2根进行计算（软件中是按三根）。第二章中间层 v一、柱纵筋 1、KZ中间层的纵向钢筋层高-当前层伸出地面的高度+上一层伸出楼地面的高度 二、柱箍筋 1、KZ中间层的箍筋根数N个加密区/加密区间距+N+非加密区/非加密区间距1 03G101-1中，关于柱箍筋的加密区的规定如下 1）首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长
9、度取Hn/3；上部取Max500，柱长边尺寸，Hn/6；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。v2）首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max500，柱长边尺寸，Hn/6；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。第三节顶层 顶层KZ因其所处位置不同，分为角柱、边柱和中柱，也因此各种柱纵筋的顶层锚固各不相同。第三节顶层 v顶层KZ因其所处位置不同，分为角柱、边柱和中柱，也因此各种柱纵筋的顶层锚固各不相同。（参看03G1011第37、38页）一、角柱 v角柱顶层纵筋长度层净高Hn顶层钢筋锚固值，那么角柱顶层钢筋锚固值是如何考虑
10、的呢？弯锚（Lae）：梁高保护层12d a、内侧钢筋锚固长度为 直锚（Lae）：梁高保护层 1.5Lae b、外侧钢筋锚固长度为 柱顶部第一层：梁高保护层柱宽保护层8d v 柱顶部第二层：梁高保护层柱宽保护层v 注意：在GGJ V8.1中，内侧钢筋锚固长度为 弯锚（Lae）：梁高保护层12d 直锚（Lae）：梁高保护层 外侧钢筋锚固长度Max1.5Lae，梁高保护层柱宽保护层 v二、边柱 边柱顶层纵筋长度层净高Hn顶层钢筋锚固值，那么边柱顶层钢筋锚固值是如何考虑的呢？边柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固：a、内侧钢筋锚固长度为 弯锚（Lae）：梁高保护层12d 直锚（Lae）：梁高
11、保护层 b、外侧钢筋锚固长度为：1.5Lae 注意：在GGJ V8.1中，内侧钢筋锚固长度为 弯锚（Lae）：梁高保护层12d v 直锚（Lae）：梁高保护层 外侧钢筋锚固长度Max1.5Lae，梁高保护层柱宽保护层 v三、中柱 v中柱顶层纵筋长度层净高Hn顶层钢筋锚固值，那么中柱顶层钢筋锚固值是如何考虑的呢？中柱顶层纵筋的锚固长度为 v弯锚（Lae）：梁高保护层12d 直锚（Lae）：梁高保护层 注意：在GGJ V8.1中，处理同上。第三章 板 v在实际工程中，我们知道板分为预制板和现浇板，这里主要分析现浇板的布筋情况。板筋主要有：受力筋(单向或双向，单层或双层)、支座负筋、分布筋、附加钢筋
12、(角部附加放射筋、洞口附加钢筋)、撑脚钢筋(双层钢筋时支撑上下层)。一、受力筋 软件中，受力筋的长度是依据轴网计算的。受力筋长度=轴线尺寸+左锚固+右锚固+两端弯钩（如果是级筋）。根数（轴线长度-扣减值）/布筋间距1 v二、负筋及分布筋 负筋长度=负筋长度+左弯折+右弯折 负筋根数（布筋范围-扣减值）/布筋间距1 分布筋长度=负筋布置范围长度-负筋扣减值 负筋分布筋根数=负筋输入界面中负筋的长度/分布筋间距+1 三、附加钢筋(角部附加放射筋、洞口附加钢筋)、支撑钢筋(双层钢筋时支撑上下层)根据实际情况直接计算钢筋的长度、根数即可，在软件中可以利用直接输入法输入计算 580036002800梁平法表示图C25砼，3级抗震3600200200360036005800280015d12d5050HcLn1/3Ln/3Ln/3Ln/4Ln/4Ln/3Ln/4Ln/4Ln3/3Ln/3=0.4Lae=Lae=0.5Hc+5d梁 配 筋l(悬 梁 长)=1.5Hb=500=1.5Hb=50015d=Lae=0.5Hc+5d=Lae=0.5Hc+5d15d
