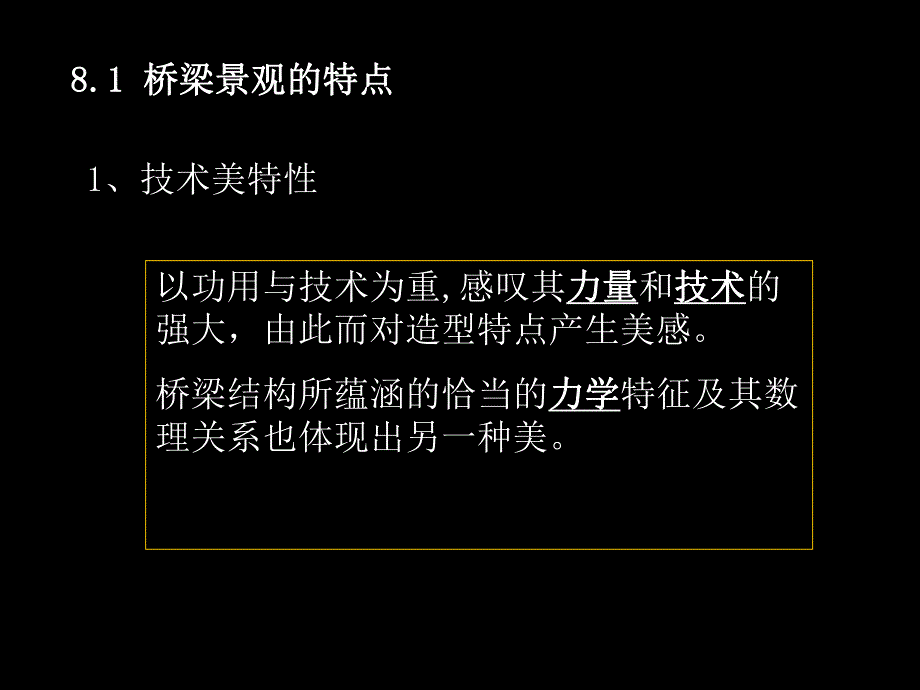

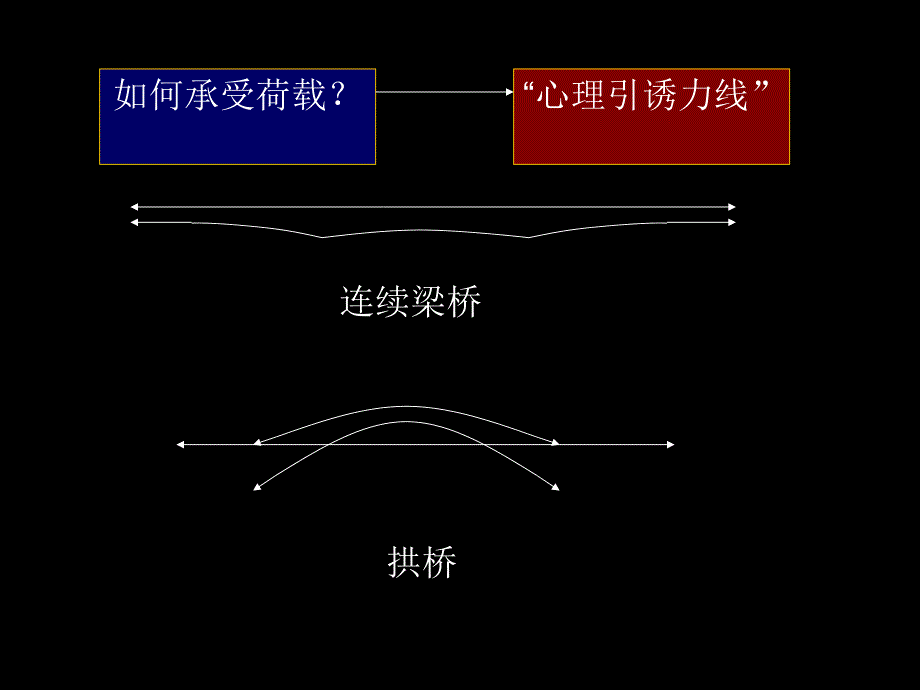

1、第八章 桥梁本体美学8.1 8.1 桥梁景观的特点桥梁景观的特点1、技术美特性 以功用与技术为重,感叹其力量力量和技术技术的强大，由此而对造型特点产生美感。桥梁结构所蕴涵的恰当的力学力学特征及其数理关系也体现出另一种美。连续梁桥“心理引诱力线”拱桥如何承受荷载？桥梁结构与造型不仅反映了时代的科学技术水平，而且还反映了相应时代的社会文化特征。2、时代性 远古梁桥（独木）古代拱、吊桥（石、木、藤）近代桁架桥（钢筋水泥砼、型钢）现代斜拉悬索桥（钢铰线）凤凰县沱江镇虹桥：建于清康熙九年公元1670年。红砂岩砌成，宽8.5米，高9.8米,长112米，共3孔组成，半园园弧拱，跨径11.8米。原桥面两侧各建
2、12间吊脚楼木板房，开设餐馆店铺，中间为长廊，可避风雨。3、文化特性 桥梁结构的造型反映了当地的人文特征。8.2 桥梁景观设计的现状与发展 桥梁景观设计的误区:1、桥梁景观“包装”式设计。2、桥梁景观设计上的“伪桥型”现象 桥梁景观设计是我国经济持续高速发展条件下对桥梁环境品质提出的更高要求。发展：8.3 8.3 桥梁本体景观的意象分析桥梁本体景观的意象分析 对桥而言，“象”即桥梁客观存在的具体形象；而“意”是指人们对这些客观存在之“象”所产生的感官情绪。鹿特丹 哈姆森桥 1、桥梁景观的社会意象 桥梁使地理上的跨跃成为现实，并充分展示了人类驾驭自然的力量，是人类引以自豪的成就，这其中也夹杂着人
3、类赋予桥梁的各种感情与思想。序号桥名主跨(米)主梁结构形式地点建成1明石海峡大桥1990简支钢桁日本19982大带桥1624连续钢箱丹麦19983亨柏桥1410钢箱英国19814江阴长江大桥1385简支钢箱中国19995香港青马大桥1377连续钢箱中国19976费雷泽诺桥1298.5简支钢桁美国19647金门大桥1280简支钢桁美国19378海依靠斯特桥1210钢箱瑞典19989梅克金海峡桥1158简支钢桥美国195710南备赞濑户桥1100连续钢桥日本1988桥梁景观的政治意象 南京长江大桥的桥头堡桥梁景观的文化意象西湖断桥许仙与白娘子初识场所 桥梁景观的环境意象 博斯普鲁斯大桥连接欧亚大陆 桥梁景观的生活意象 厦门大桥桥头雕塑寓意为开启幸福之门。8.4 8.4 桥梁结构的美学优化桥梁结构的美学优化 闽江大桥刚架拱方案 1、桥型的美学优化 2、塔形的美学优化 澳凼三桥3、墩形的美学优化
