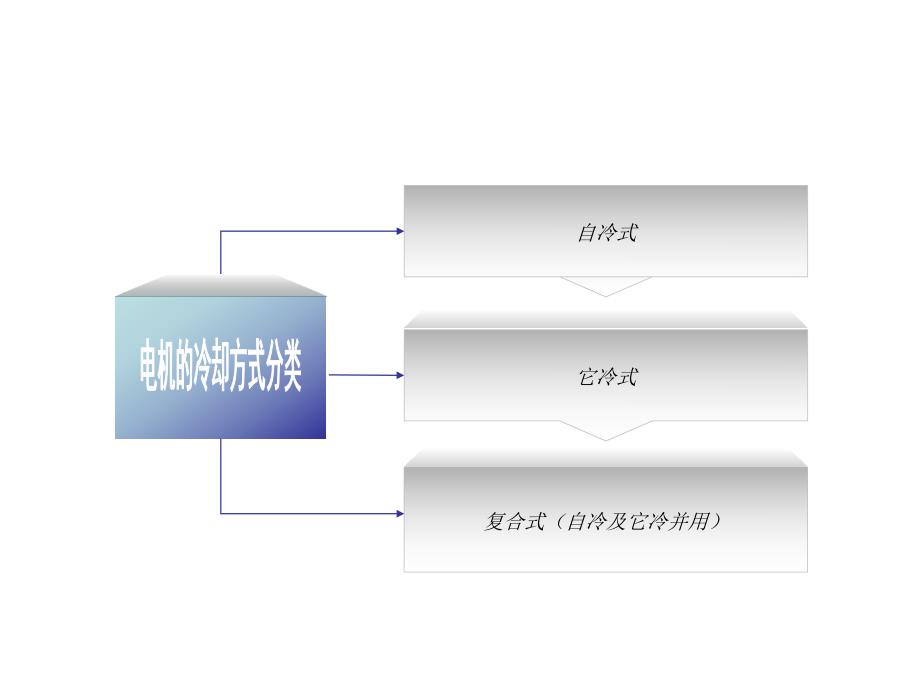

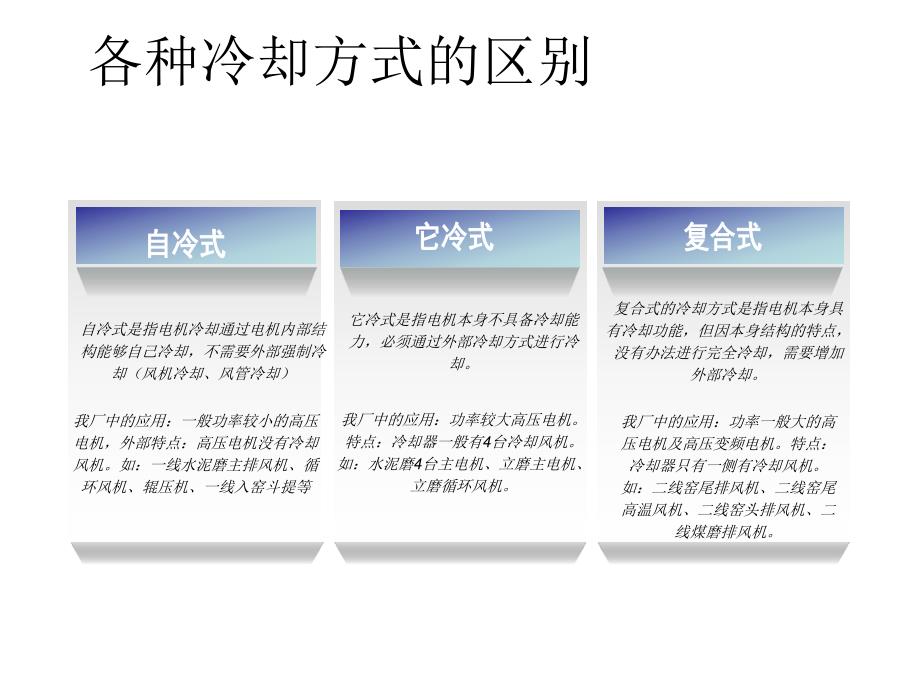

1、高压电机冷却回路分析复合式(自冷及它冷并用)自冷式它冷式各种冷却方式的区别自冷式是指电机冷却通过电机内部结构能够自己冷却,不需要外部强制冷却(风机冷却、风管冷却)我厂中的应用:一般功率较小的高压电机,外部特点:高压电机没有冷却风机。如:一线水泥磨主排风机、循环风机、辊压机、一线入窑斗提等它冷式是指电机本身不具备冷却能力,必须通过外部冷却方式进行冷却。我厂中的应用:功率较大高压电机。特点:冷却器一般有4台冷却风机。如:水泥磨4台主电机、立磨主电机、立磨循环风机。复合式的冷却方式是指电机本身具有冷却功能,但因本身结构的特点,没有办法进行完全冷却,需要增加外部冷却。我厂中的应用:功率一般大的高压电机

2、及高压变频电机。特点:冷却器只有一侧有冷却风机。如:二线窑尾排风机、二线窑尾高温风机、二线窑头排风机、二线煤磨排风机。自冷式高压电机(一线辊压机电机)它冷式高压电机4#水泥磨主电机复合冷却式高压电机二线煤磨主排风机冷却风扇高压电机通过安装在电机轴上的冷却风扇进行散热,当电机转动时,风扇产生分量,把电机内部的热量带走未安装时的风叶未安装时的风叶注意看风扇结构:这种风注意看风扇结构:这种风扇不论电机的转向怎样,扇不论电机的转向怎样,风扇所产生的风都是由风风扇所产生的风都是由风扇的内部往四周排扇的内部往四周排安装好的风扇安装好的风扇电机散热器散热管电机后轴方向电机前轴方向电机内部循环出风口电机内部循

3、环进风口散热器冷却风进风口从下往上看的图片侧面图电机后轴方向电机前轴方向两张图片为同一个实物电机定转子结构转子与定子之间还存在有间隙,电机前轴处的风机进行吸风时,风是直接经过转子与定子之间的间隙,进而带走热量。123注:右图中的1、2、3区域,在电机的散热器装上后,相当于直接拿一块1、2、3面积一样大的板直接盖上,使在后轴的风只能经过转子与定子处的间隙。电机前轴方向电机后轴方向电机后轴方向电机前轴方向电机前轴方向电机后轴方向电机冷却一般是由电机靠前轴处的风扇带动电机内部风不停得循环,延后再电机散热器上进行热传递,进而起到散热的作用。散热器的外部冷风是从电机前端的外置风扇进行吸风,然后进入到散热

4、器的散热管内部,吸收散热管外部的热量,排到空气中去风路走向图1121#风路:在电机前端的风扇牵引下,冷却风由顶上的侧风口进入,然后进入到电机后轴部位,再进过转子,最后再排出到电机前后轴的排风口风扇2#风路:通过碳刷室的风扇,把冷却风从吸风口吸进来,然后再排通过排风口排出去。这个过程在进行散热的同时也把碳刷室内的碳刷带出去一线辊压机绕组温度高处理办法 平时注意经常对电机顶上侧面两个滤网进行清灰 应急时可在开着机把电机顶上的侧挡板拆下,进行清灰,然后再装回去。风路走向图2电机前面内部风扇外部风扇123碳刷室风扇1#风路:电机内部热风通过电机前轴的风扇,使电机内部的热风循环,经过顶上冷却器对流散热2

5、#风路:碳刷室内部散热,碳刷室内的热风通过碳刷室内的风扇进行室内循环,把热风带到顶上的散热器进行冷却。注:碳粉还留在内部的滤网。3#风路:通过电机前的风扇把电机前的风吸进来,再送到电机冷却器进行热交换。二线辊压机 平时注意清理电机前后的进风口,不让进风口堵塞 应急处理可拆除电机侧面的一前一后各一个侧挡板进行散热。后轴的侧挡板建议拆靠里面的挡板,防止飘雨时,雨水被吸进去。绕组温度高处理办法风机风叶简介1顺时针动作逆时针动作注意顺时针、逆时针注意顺时针、逆时针动作风路的方向动作风路的方向该风机的风叶叶片没有垂直于圆心风机风叶简介2注意观察风扇的叶片方向都是垂直于圆心,这样的构造,不论风机的转向是顺

6、时针还是逆时针,风都是被吸入到风扇的中心,然后再推送到四周。风机风叶简介3高压电机的冷却一般都需要外部冷却风机,一般的风机的风叶结构为上面的两种,需要分清楚这两种风叶的结构及风向。一般要求在散热器上的同一面的两台冷却风机转向必须一致,防止因两台风机转向不一致,导致两风机所产生的风相互吸引,没有作用在电机的内循环上。风路走向图3电机内部循环风的动力源是散热器顶上的风机。电机内部的热量被带到电机顶上的散热器进行热交换,进而完成散热的功能。112电机散热器尾部的两电机作用是把外部的冷却风引到散热器,与内部循环风进行热交换。平时温度高,可检查冷却风机是否还动作,风机的转向是否正确。平时任何一台冷却风机

7、损坏都不要紧,只要温度不高就可以。当温度较高时,可把电机两侧的侧挡板拆开,拿一轴流风机进行冷却。轴流风机安放的位置因主要到雨天不能够把雨水吹到电机内部。注:拆了侧挡板后应尽快做好防鼠、防杂物的准备。绕组温度高处理办法风路走向图3电机冷却风是在电机散热器左右侧的风机带动下,由电机散热器的前端进风口及散热器靠后部的两侧进风口进风,然后再经过电机的转子带走热量,最后经过风机排到电机外部。注:电机的碳刷室冷却回路不另做分析,可到现场研究。电机散热器前端进风口设备挡住,看不到,可到现场观察风路走向图3电机散热器前端进风口前端进风口应注意经常清理滤网。保持滤网的正常通风,能够对前轴承降温起一定的作用。平时

8、注意电机散热器上的3处进风口滤网吹灰,防止滤网堵塞造成的温度高 应急下,电机绕组温度超高,可先将电机两侧的侧挡板拆开,如温度能够降下来则可暂时不理,待有停机机会再对散热器的进风口滤网进行清理。如拆了侧挡板温度都降不下来,先不要将侧挡板进行恢复(利用拆开侧挡板进行降低风压),把散热器上的几个散热口的滤网拆下来,可先不恢复,再把电机的侧挡板恢复,就可实现降温。绕组温度高处理办法风路走向图4电机前端的风扇带动电机内部循环风动作,把循环风送到电机散热器进行热交换。电机散热器尾部的电机作用是把外部的冷却风引到散热器,与内部循环风进行热交换。冷却风机损坏后的应急预案:直接把高压电机的一前一后侧挡板拆开,直接由电机前端的风扇将从电机尾部吸进来的风对转子进行冷却,然后直接排到电机外部,这样的冷却效果比用冷却风机冷却效果还好。温度控制后应及时恢复原来的冷却风机。建议取消冷却风机的运行作为高压电机的连锁,降低故障率。绕组温度高处理办法知识扩展冷却风对轴承温度的影响如右图所示:不同颜色的箭头代表不同的温度。由于循环风把转子的热量先带到电机前端,电机前端的整体温度会高于后端温度,进而让前轴承温度高于后轴承温度几度,甚至更高。具体温升可测量前后轴承挡板的温度差。
