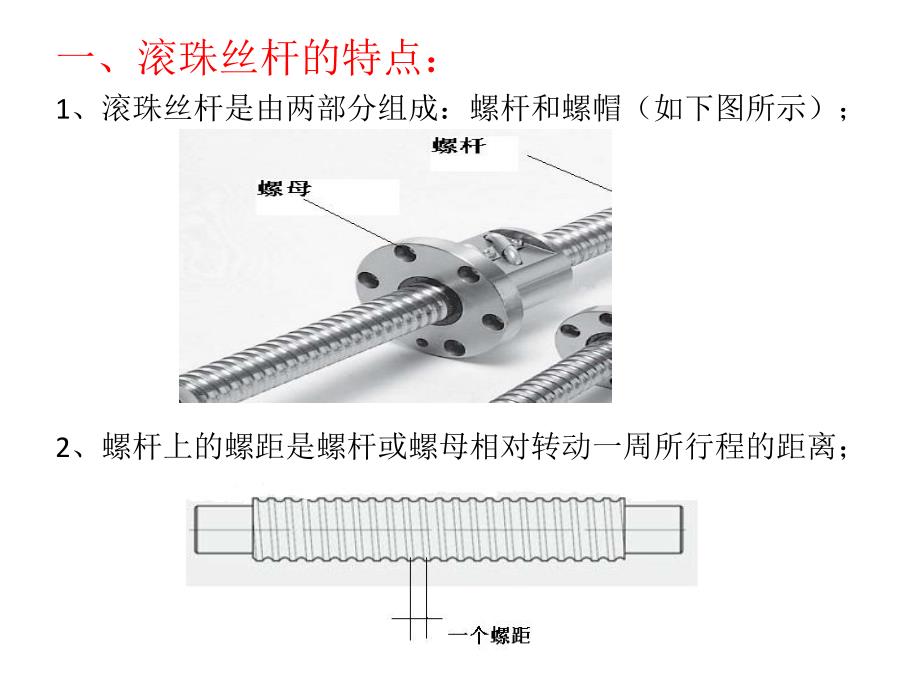

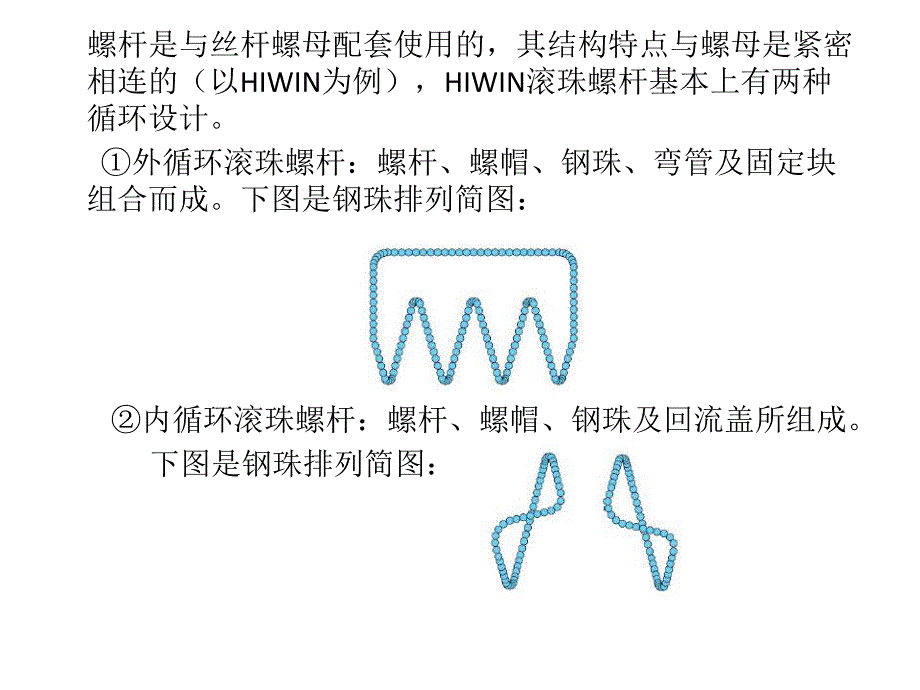

1、滚珠丝杆滚珠丝杆装配装配一、滚珠丝杆的特点:1、滚珠丝杆是由两部分组成:螺杆和螺帽(如下图所示);2、螺杆上的螺距是螺杆或螺母相对转动一周所行程的距离;螺杆是与丝杆螺母配套使用的,其结构特点与螺母是紧密相连的(以HIWIN为例),HIWIN滚珠螺杆基本上有两种循环设计。外循环滚珠螺杆:螺杆、螺帽、钢珠、弯管及固定块组合而成。下图是钢珠排列简图:内循环滚珠螺杆:螺杆、螺帽、钢珠及回流盖所组成。下图是钢珠排列简图:二、滚珠丝杆的装配1、公司所采购的滚珠丝杆是把螺杆和螺母分开的,所以在 装配螺杆与螺母时尤为谨慎。下图是公司采购的螺杆与螺母:2、螺母在采购时佩带有相应的辅助套筒,装配时不能急于把辅助套

2、筒拆下,如下图:注意:1、螺杆的旋转方向;2、螺母的法兰边与丝杆的装配方向;2、在装配时,缓慢的转动螺杆,保持螺母相对静止,螺杆缓慢转动的过程中使辅助套筒慢慢退出。当滚珠丝杆中的螺母与螺杆装配完成之后尽量不要把螺母拆下,如果需要要拆下的场合时,与之前的装配方式相同,把螺母辅助套筒装配,不能使滚珠脱落。3、螺杆与螺帽装配完成后,要开始装配丝杆固定座,如下图:上图是丝杆固定座的装配完成示意图,其中轴承的装配要符合轴承装 配的要求。4、滚珠丝杆与丝杆固定座的装配,如下图:注意:上图中没有显示出螺母与机台滑块连接机构的装配,在装配滚珠丝杆固定座之前,一定要先把机台滑块连接机构装配上去,否则该机构无法装

3、配上去。如下图所示的连接机构:固定侧支撑单元的安装螺杆插入固定单元后,安上套筒并拧紧锁紧螺母用垫块和内六角固定螺栓将其固定。5、滚珠丝杆与支承座的装配 如下图所示示意图:支撑侧支撑单元的安装方法丝杠轴插入单列轴承后,用止推环固定。用止推环固定后,将轴承插入支撑座内。注意:上图中没有显示出螺母与机台滑块连接机构的装配,在装配滚珠丝杆固定座之前,一定要先把机台滑块连接机构装配上去,否则该机构无法装配上去。6、丝杆固定座与基座板的装配 结合公司设计的原则,丝杆固定座和轴承座都设计有销孔,所以装配时将丝杆固定座、支承座与基座板用销子连接并用螺丝锁紧即可,如下图所示:7、丝杆与电机的装配 滚珠丝杆的运动

4、是靠电机来带动的,之间是靠联轴器作为连接机构,下图是联轴器的几种类型:丝杆支承座 基座板 装配后支承座连接步骤:连接步骤:1)将电机装配到电机座上;2)将装配好的电机与电机座装配到基座板上;3)用联轴器将电机与联轴器连接起来。在装配时要注意电机主轴与滚珠丝杆轴的同心度,在联轴器没有锁紧的情况下,能够在两轴间自由转动,同时把顶丝全部锁紧;4)把电机座等装配螺丝全部锁紧;5)装配好后充分的运行。三、装配滚珠丝杆注意事项1)螺杆在移动过程中要轻拿轻放,不能摔落或者撞击,可能都会导致螺杆弯曲;2)螺杆表面是研磨过的,所以在装配或者移动过程中,避免尖物刺伤螺杆;3)螺母装配在螺杆上尽量不要拆卸,必须要拆卸的场合注意滚珠不要脱落,如果脱落下来按照其结构特点把滚珠装配回去;4)装配好后要加润滑油(脂)在螺杆上,避免生锈。
