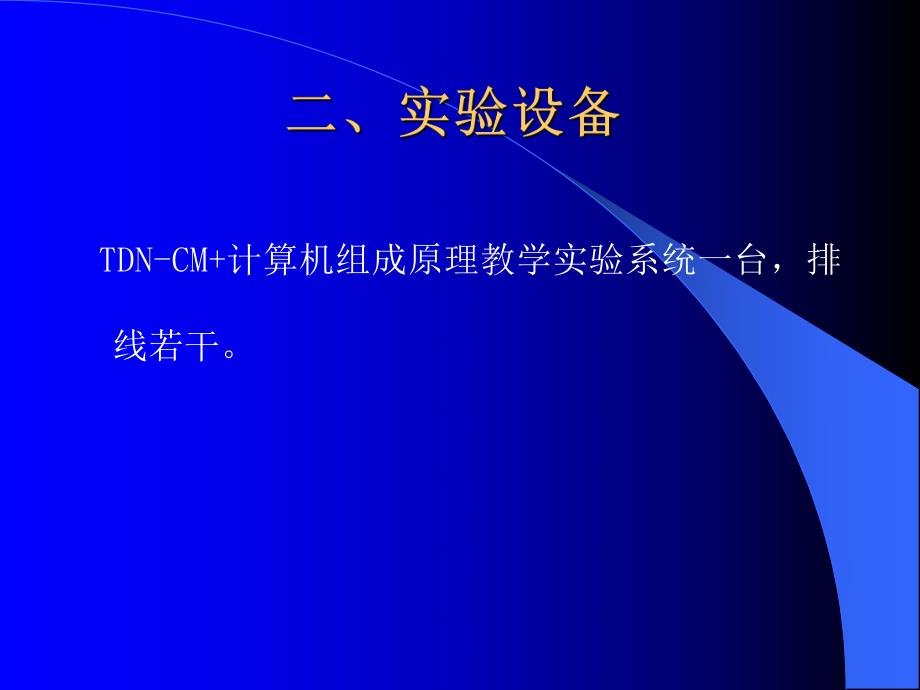

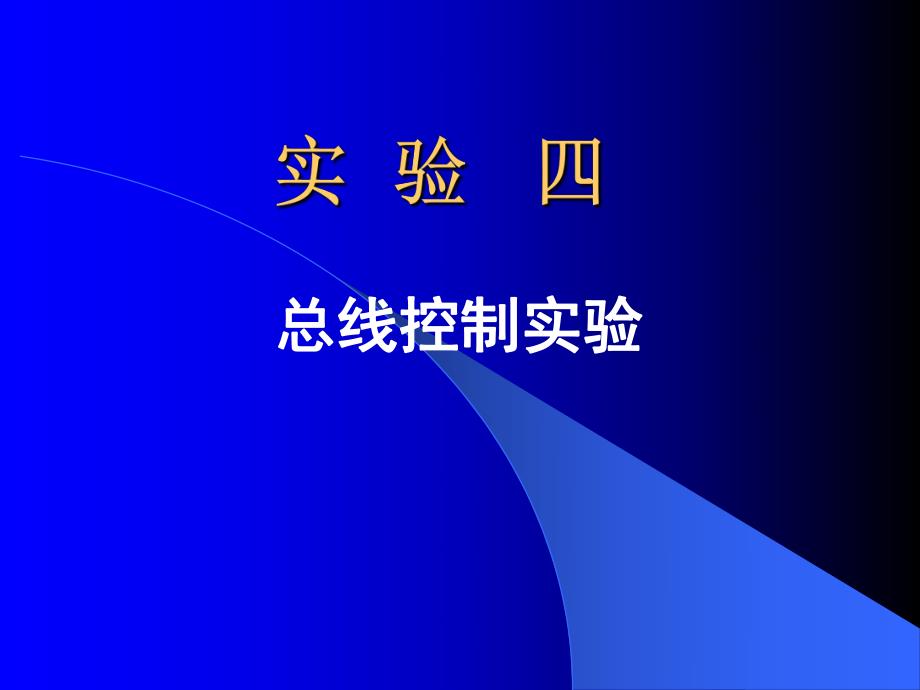

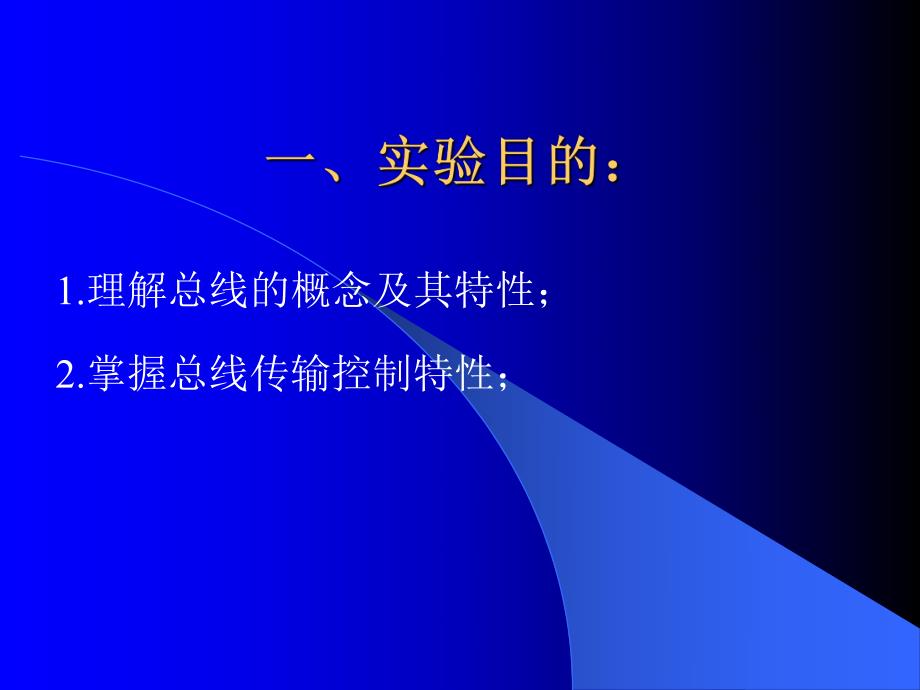

1、总线控制实验总线控制实验 1.理解总线的概念及其特性;2.掌握总线传输控制特性;TDN-CM+计算机组成原理教学实验系统一台,排线若干。1.总线的基本概念总线是多个系统内部之间进行数据传输的公共通路,是构成计算机系统的骨架。借助总线连接,计算机在系统各个部件之间实现传送地址、数据和控制信息的操作。因此,所谓总线就是能为多个部件服务的一组公共信息线。1 实验原理实验所用总线传输实验框图如图7-1所示,它将几种不同的设备挂至总线上,有存储器、输入设备、输出设备、寄存器。这些设备都需要有三态输出控制,按照传输要求恰当有序的控制它们,就可实现信息传输。实验要求根据挂在总线上的几个基本部件,设计一个简单
2、的流程:输入设备将一个数打入R0寄存器;输入设备将另一个数打入地址寄存器;将R0寄存器中的数写入到当前的存储器中;将当前地址存储器中的数用LED数码管显示。1 实验步骤按照图7-2实验接线图进行接线。具体操作步骤如下:初始状态应设为:关闭所有的三态门(SW-B=1,CE=1,R0-B=1),其他控制信号为:LDAR=0,LDR0=0,W/R(RAM)=1,W/R(LED)=1第一组数据:(R0)=11H,(AR)=21H LED显示的数据为:第二组数据:(R0)=A5H,(AR)=22H LED显示的数据为:第三组数据:(R0)=FCH,(AR)=23H LED显示的数据为:注意事项 1、所有导线使用前须测通断;2、不允许带电接线;3、“0”亮 “1”灭;、注意连接线的颜色、数据的高低位。
