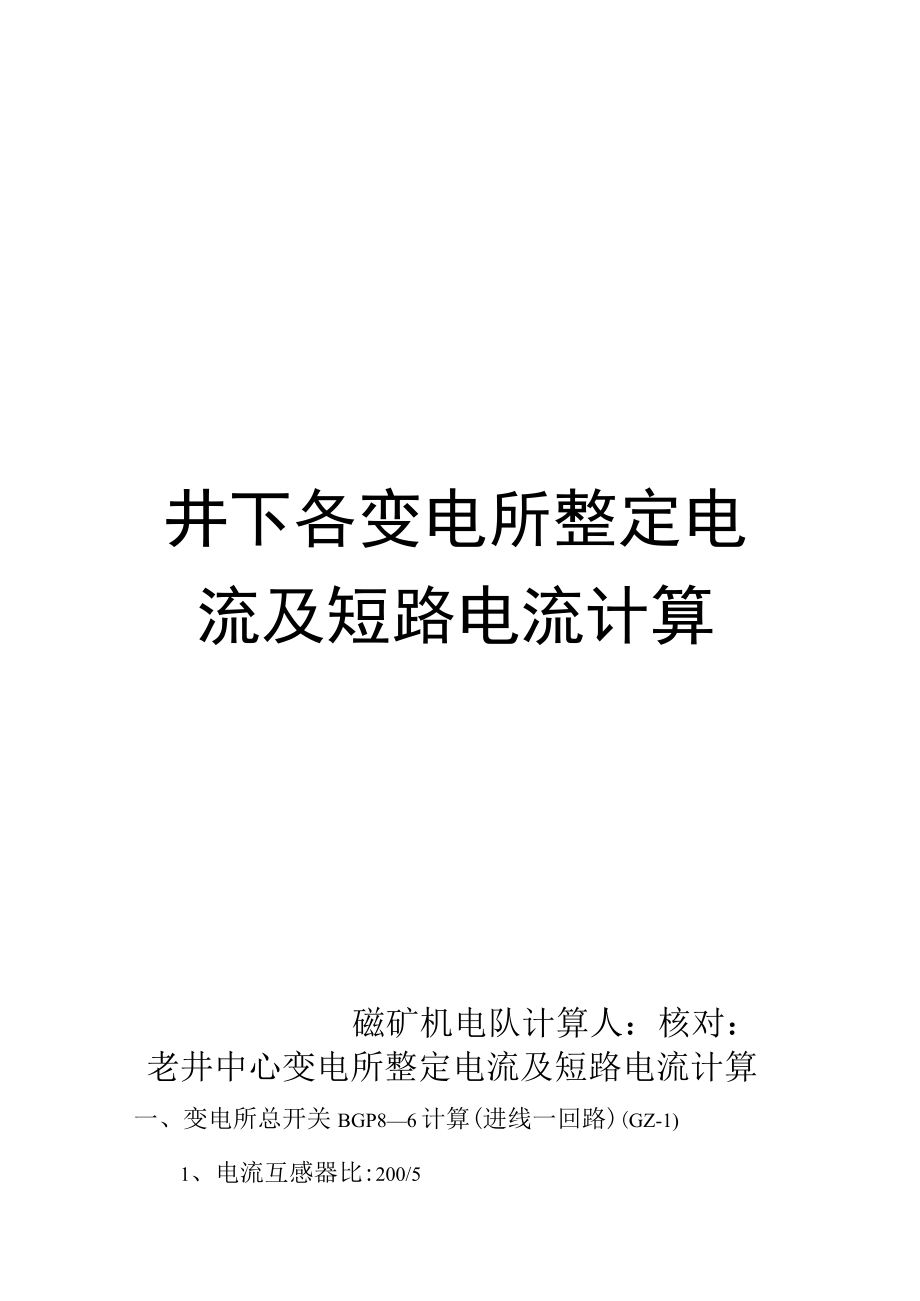

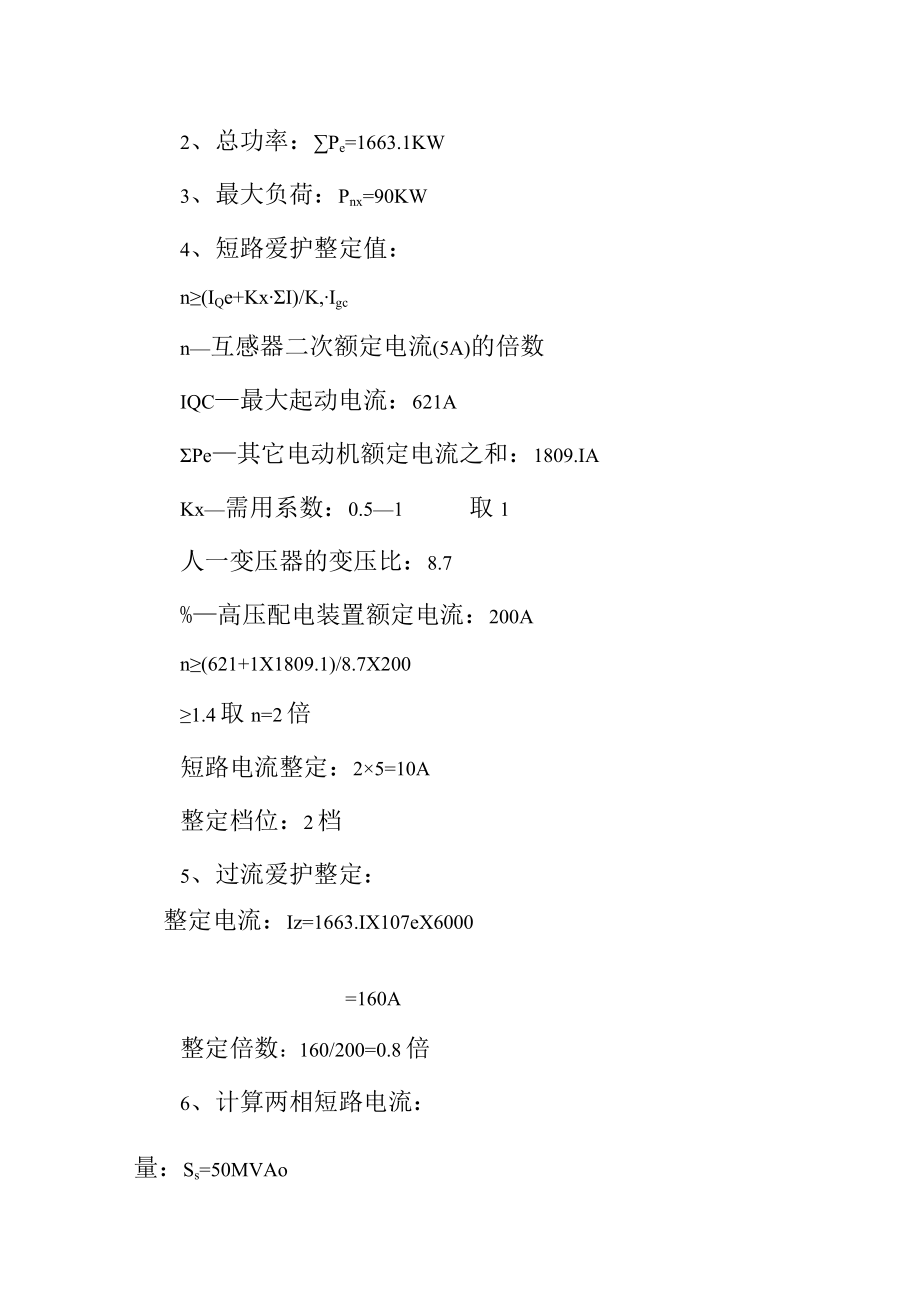

1、井下各变电所整定电流及短路电流计算磁矿机电队计算人：核对：老井中心变电所整定电流及短路电流计算一、变电所总开关BGP86计算(进线一回路)(GZ-1)1、电流互感器比:200/52、总功率：Pe=1663.1KW3、最大负荷：Pnx=90KW4、短路爱护整定值：n(IQe+KxI)/K,Igcn互感器二次额定电流(5A)的倍数IQC最大起动电流：621APe其它电动机额定电流之和：1809.IAKx需用系数：0.51取1人一变压器的变压比：8.7%高压配电装置额定电流：200An(621+1X1809.1)/8.7X2001.4取n=2倍短路电流整定：25=10A整定档位：2档5、过流爱护整定

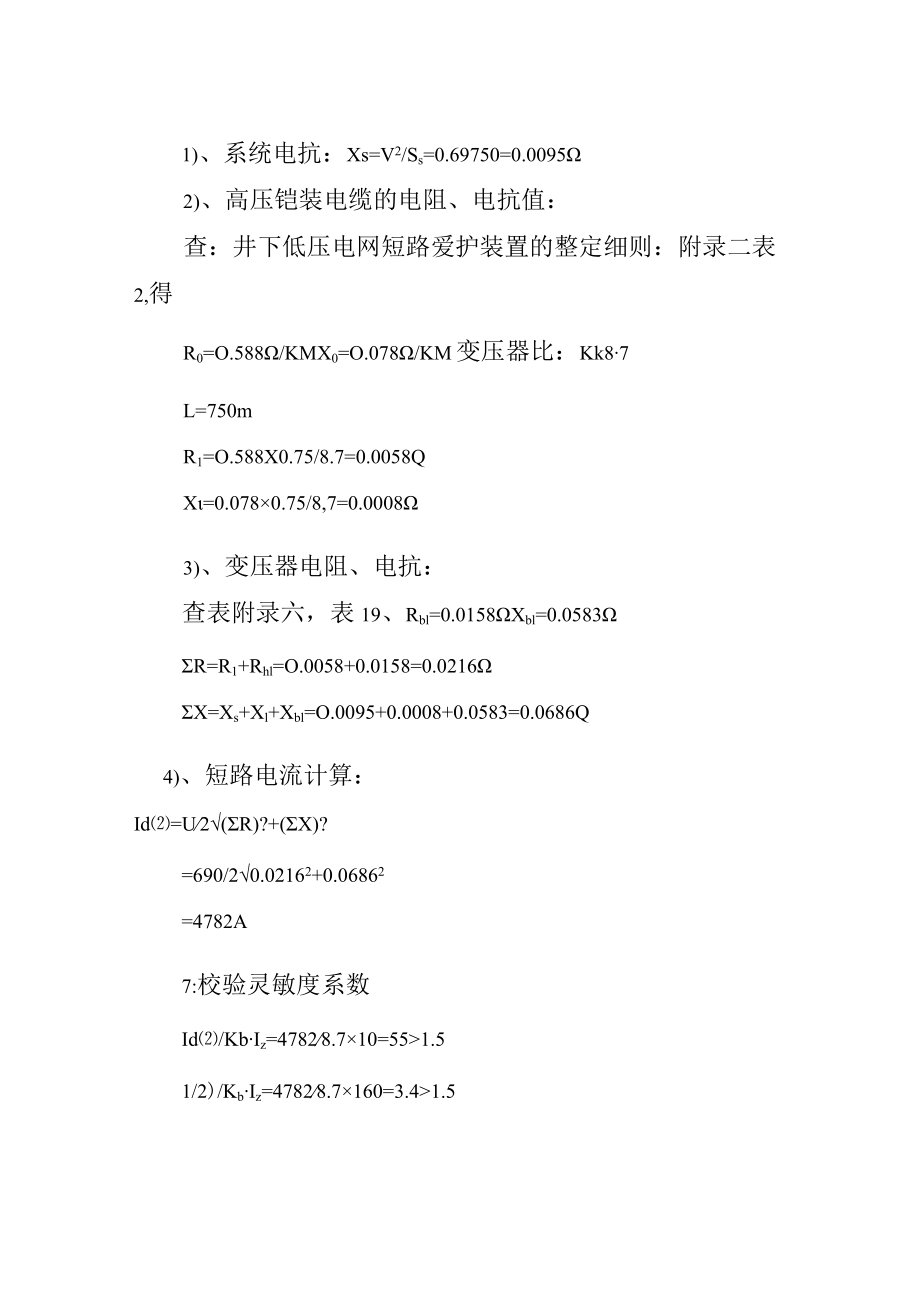

2、：整定电流：Iz=1663.IX107eX6000=160A整定倍数：160/200=0.8倍6、计算两相短路电流：量：Ss=50MVAo1)、系统电抗：Xs=V2/Ss=0.69750=0.00952)、高压铠装电缆的电阻、电抗值：查：井下低压电网短路爱护装置的整定细则：附录二表2,得R0=O.588/KMX0=O.078/KM变压器比：Kk87L=750mR1=O.588X0.75/8.7=0.0058QX=0.0780.75/8,7=0.00083)、变压器电阻、电抗：查表附录六，表19、Rbl=0.0158Xbl=0.0583R=R1+Rhl=O.0058+0.0158=0.0216X
3、=Xs+Xl+Xbl=O.0095+0.0008+0.0583=0.0686Q4)、短路电流计算：Id=U2(R)?+(X)?=690/20.02162+0.06862=4782A7:校验灵敏度系数Id/KbIz=47828.710=551.51/2)/KbIz=47828.7160=3.41.5二:其他开关的整定电流计算及二相短路电流计算列表:型号BGP4O-6BGP40-6BGP-6BGP8-6BGP8-6矿编号GZ-15GZ-16GZ-3GZ-4GZ-2用途进线二回路所变二分路所变一分路C16下变一回路C16下变二回路负荷(KW)1663.1445.4445.41217.71217.7电
4、流互感比200/5100/550/5100/5100/5短路整定(A)1010151515档位2档2档3档3档3档过流整定(A)16042.942.9117117倍数0.8倍0.5倍0.9倍L2倍L2倍变压器型号KS7315/6KS7315/6KS7315/6KS7315/6KS7315/6电缆型号YJV22-3X35YJV22-3X35YJV22-3X35YJV22-335YJV22-3X35电缆长度(m)7502020750750两相短路电流值47824949.84949.847824782校验值553.45713.33813.3374.7374.7三:老井中心变电所低压系统爱护装置的整定
5、值及短路电流计算：1:总馈:DW80350(801)(一分路)1)：总负荷：PN=445.4KW2)：最大负荷：Prnax=75KW3)：整定电流值：Iz=lQe+KxEL=517.5+1X425.96=943.5A取1000A4):短路电流计算：(1)、U10003X70+1X16型电缆的电阻、电抗已知:L=50m查：井下低压电网短路爱护装置的整定细则：附录三表5,得：R0=O.315/KMX0=O.078Q/KMR1=O.315X0.05=0.01575X1=O.078X0.05=0.00375R=O.0216+0.01575=0.0374X=O.0686+0.00375=0.0724(2
6、)、短路电流值：Id=690/20.037420.07242=4235.7A(3)、校验：4235.7/1000=4.2L52、二分路总馈DW80350(083)1)：总负荷：Pn=445.4KW2)：最大负荷：Pmax=75KW3)：整定电流值：Iz=lQe+KxL=517.5+1X425.96=943.5A取IOOOA4):短路电流计算：(1)、U10003X70+1X16型电缆的电阻、电抗己知：L=50m查：井下低压电网短路爱护装置的整定细则：附录三表5,得：R0=O.315/KMX0=O.078/KMR1=O.315X0.05=0.01575X1=O.078X0.05=0.00375R
7、=0.0216+0.01575=0.0374X=O.0686+0.00375=0.0724(2)、短路电流值：Id=690/20.03742+0.07242=4235.7A(3)、校验：4235.7/1000=4.21.53、联络开关DW80350(084)1)：总负荷：Pn=445.4KW2)：最大负荷：Prnax=75KW3)：整定电流值：Iz=lQe+KxEL=517.5+1425.96=943.5A取IOOOA4):短路电流计算：(1)、U10003X50+1X10型电缆的电阻、电抗已知：L=50m查：井下低压电网短路爱护装置的整定细则：附录三表5,得：R0=O.448 /KMX0=O
8、.081 /KMR1=O.448X0.05=0.0224X1=O.081X0.05=0.00405R=O.0216+0.0224=0.044X=O.0686+0.00405=0.0727(2)、短路电流值：L=690/20.04420.07272=4073.2A(3)、校验：4073.2/1000=4.0L54、联络开关DW80350(086)1)：总负荷：Pn-445.4KW2)：最大负荷：Pmax=75KW3)：整定电流值：Iz=lQe+KxL=517.5+1X425.96=943.5A取1000A4):短路电流计算:(1)、U-IOOO3X50+1X10型电缆的电阻、电抗己知：L=50m
9、查：井下低压电网短路爱护装置的整定细则：附录三表5,得：R0=O.448/KMX0=O.081/KMR1=O.448X0.05=0.0224X1=O.081X0.05=0.00405R=O.0216+0.0224=0.044X=O.0686+0.00405=0.0727(2)、短路电流值：L=690/20.0442+0.07272=4073.2A(3)、校验：4073.2/1000=4.01.55、耙车器分馈DW80350(085)1)：总负荷：Pn=13.4KW2)：最大负荷：Pmax=I1.4KW3)：整定电流值：Iz=lQe+KxEL=78.66+1X2.3=80.96A取400A4):
10、短路电流计算：(1)、U10003X16+1X10型电缆的电阻、电抗已知:L=40m查：井下低压电网短路爱护装置的整定细则：附录三表5,得：Ro=I.37 /KMX0=O.09 /KMRl=1.370.04=0.0548X1=O.09O.09=0.0036R=0.0216+0.0548=0.0764X=0.0686+0.0036=0.0722(2)、短路电流值：Id=690/20.0764-0.07222=3287A(3)、校验：3287/400=8.21.56、DW80350C516掘进水泵1)：总负荷：Pn=75KW2)：最大负荷：Pmax=75KW3)：整定电流值：Iz=lQe+KxL=
11、600A4):短路电流计算：(1)、U10003X50+1X10型电缆的电阻、电抗已知：L=350m查：井下低压电网短路爱护装置的整定细则：附录三表5,得：R0=O.448/KMX0=O.081/KMR1=O.448X0.35=0.1558X1=O.081X0.35=0.02835R=O.0216+0.1558=0.1774X=O.0686+0.02835=0.097(2)、短路电流值：L=690/20.17742+0.0972=1699.5A(3)、校验：1699.5/600=2.81.5C16下山变电所供电整定电流及短路开关计算一、变电所总开关BGP4。-6计算（进线一回路）（GZ14）1
12、、电流互感器比:200/52、总功率：Pe=1217.7KW3、最大负荷：Pnx=90KW4、短路爱护整定值：n（IQe+KxI）/K,Igc，（621+1X1378）/8.7X2001.1取n=2倍短路电流整定：25=10A整定档位：2档5、过流爱护整定：整定电流：Iz=1217.7103-X6000=117A整定倍数：117/200=0.6倍6、计算两相短路电流：变压器二次电压V=690V,容量：315KVA,系统短路容量：Ss=50MVAo1）、系统电抗：Xs=V2/Ss=O.69750=0.0095Q2）、高压铠装电缆的电阻、电抗值：查：井下低压电网短路爱护装置的整定细则：附录二表2,
13、得L=50mR1=O.588X0.05/8.72=0.0004QX=0.0780.05/8.72=0.OOOlQ3)、变压器电阻、电抗：查表附录六，表19、Rbl=O.0158Xbl=O.0583R=R1+Rhl=O.0004+0.0158=0.0162X=Xs+Xl+Xbl=O.0095+0.0001+0.0583=0.0679Q4)、短路电流计算：Id(2)=Uc2J(R)，+(X)?=690/20.01622+0.06792=4946.2A7:校验灵敏度系数Id/KbIz=4946.2/8.710=56.81.5I/?)/KbIz=4946.2/8.7X117=4.91.5二:其他开关的整定电流计算及二相短路电流计算列表:型号BGP10-6BGP10-6BGPw-6BGP10-6矿编号GZ-13GZ-IOGZ-IlGZ-12用途进线二回路所变一分路所变二分路所变三分路负荷(KW)1217.7468.7464285电流互感比200/5100/5100/5100/5短路整定(A)1010105档位2档2档2档1档过流整定(A)117454527倍数0.6倍0.5倍0.5倍0.3倍变压器型号KS7-3
