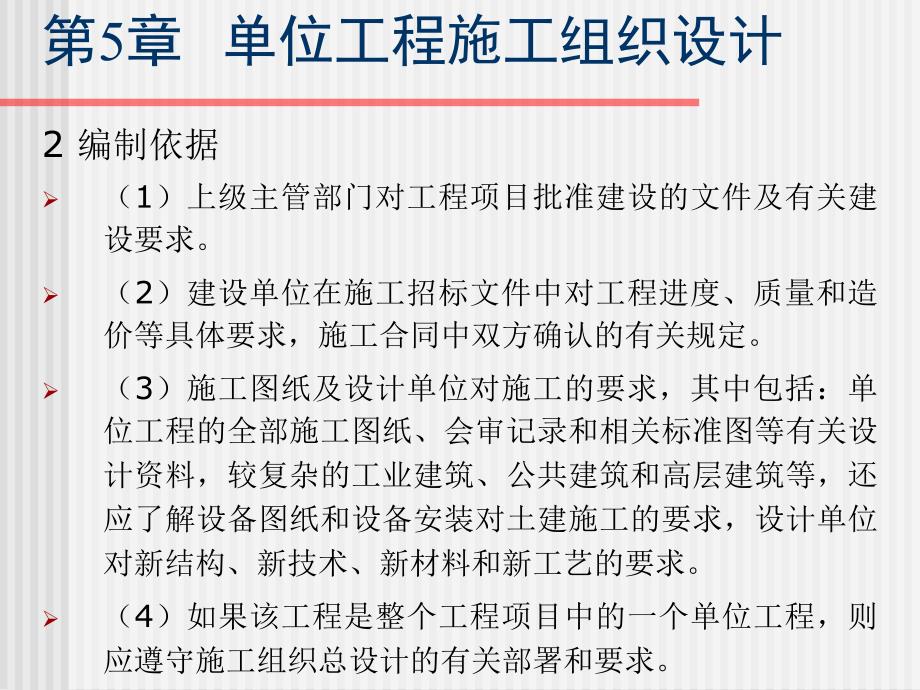

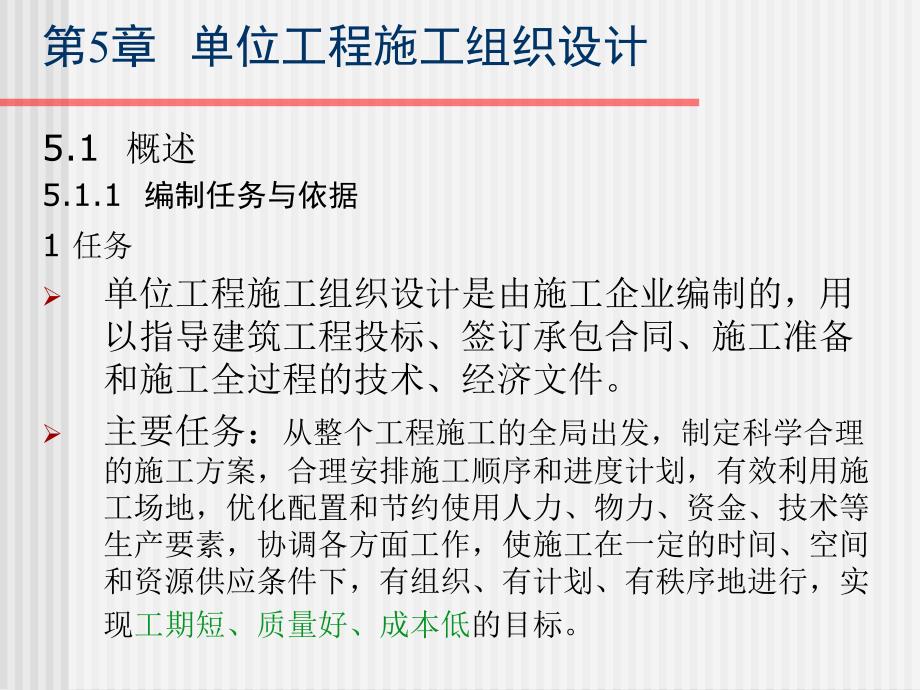

1、建筑施工组织与管理建筑施工组织与管理机械工业出版社第5章 单位工程施工组织设计5.1 概述5.1.1 编制任务与依据1 任务 单位工程施工组织设计是由施工企业编制的，用以指导建筑工程投标、签订承包合同、施工准备和施工全过程的技术、经济文件。主要任务：从整个工程施工的全局出发，制定科学合理的施工方案，合理安排施工顺序和进度计划，有效利用施工场地，优化配置和节约使用人力、物力、资金、技术等生产要素，协调各方面工作，使施工在一定的时间、空间和资源供应条件下，有组织、有计划、有秩序地进行，实现工期短、质量好、成本低的目标。第5章 单位工程施工组织设计2 编制依据（1）上级主管部门对工程项目批准建设的文
2、件及有关建设要求。（2）建设单位在施工招标文件中对工程进度、质量和造价等具体要求，施工合同中双方确认的有关规定。（3）施工图纸及设计单位对施工的要求，其中包括：单位工程的全部施工图纸、会审记录和相关标准图等有关设计资料，较复杂的工业建筑、公共建筑和高层建筑等，还应了解设备图纸和设备安装对土建施工的要求，设计单位对新结构、新技术、新材料和新工艺的要求。（4）如果该工程是整个工程项目中的一个单位工程，则应遵守施工组织总设计的有关部署和要求。第5章 单位工程施工组织设计（5）施工企业年度生产计划对该工程项目的安排和规定的有关指标。如开工、竣工时间及其他项目穿插施工的要求等。（6）资源配备情况。如施工
3、中需要的劳动力、施工设备与机具、材料、预制构件和加工品的供应能力和来源情况。（7）建设单位可能提供的条件情况，如施工场地的占用、临时施工用房、水、电供应情况等能否满足施工要求。（8）施工现场条件和地质勘察资料。如施工现场的地形、地貌、地上与地下障碍物以及水文地质、气象资料、交通运输道路、施工可占用的场地面积等。（9）预算文件和国家规范等资料。工程预算文件、定额提供工程量和预算成本，国家施工验收规范、质量标准、操作规程和有关定额是确定施工方案、编制施工进度计划的主要依据。第5章 单位工程施工组织设计5.1.2 编制内容与分类1 单位工程施工组织设计的分类根据单位工程施工组织设计所处的阶段划分：投
4、标前编制的施工组织设计（简称标前设计）：标前设计是为了满足编制投标书和签订承包合同的需要而编制的，是承包单位进行合同谈判、提出要约和进行承诺的根据和理由，是拟定合同文件中相关条款的基础资料。签订工程承包合同后编制的施工组织设计（简称标后设计）：标后设计是为了满足施工准备和指导施工全过程的需要而编制的。这两类施工组织设计的特点见下表第5章 单位工程施工组织设计两类施工组织设计的特点 种 类服 务 范 围编制时间编制者主要特性追求目标标前设计投标与签约投标书编制前经营管理层规划性中标标后设计施工准备至工程验收签约后开工前项目管理层操作性施工效益第5章 单位工程施工组织设计2 编制内容（1）工程概况
5、及施工特点分析。（2）施工方法与相应的技术组织措施，即施工方案。（3）施工进度计划。（4）劳动力、材料、构件和机械设备等需要量计划。（5）施工准备工作计划。（6）施工现场平面布置图。（7）保证质量、安全、降低成本等技术措施。（8）各项技术经济指标。第5章 单位工程施工组织设计3 编制内容的相互关系在编制时，应抓住关键环节，同时处理好各方面的相互关系，重点编好施工方案、施工进度计划和施工平面布置图。5.1.3 编制程序单位工程施工组织设计编制程序见下图:第5章 单位工程施工组织设计熟悉审查图纸、调查研究计算工程量选择施工方案和施工方法编制施工进度计划编制施工机具需求计划编制劳动力需求计划编制材料
6、、构件、加工品需求计划确定临时生产、生活设施确定临时供水、供电、供热管线编制道路运输计划编制施工准备工作计划布置施工平面图计算主要技术经济指标第5章 单位工程施工组织设计5.2 工程概况与施工特点分析 XX工程概况表 建设单位工程名称设计单位开工日期监理单位竣工日期工程概况建筑面积工程投资额建筑高度现场概况施工用水建筑层数施工用电结构形式施工道路基础类型及深度地下水位抗震设防烈度冻结深度第5章 单位工程施工组织设计5.2.1 工程建设概况主要介绍拟建工程的建设单位、工程名称、性质、用途、投资额、开竣工日期、设计单位、施工单位、监理单位、主管部门的有关文件和要求，组织施工的指导思想等。第5章 单
7、位工程施工组织设计5.2.2 工程施工概况1 建筑、结构特征建筑方面。结构方面。2 建设地点场地特征拟建工程的位置、地形、拆迁情况、障碍物清除情况、水文地质条件及环境情况、土壤冻结深度、冬雨期施工起止时间、主导风向等。3 施工条件动力、材料、机械设备预制品等供应条件，供电、供水、供气条件，交通运输条件，业主可提供的临时设施、技术协作条件等。第5章 单位工程施工组织设计5.2.3 施工特点分析不同类型的建筑结构，均有不同的施工特点，从而选择不同的施工方案，采取相应的技术和组织措施，保证施工顺利进行。第5章 单位工程施工组织设计5.3 施工方案选择施工方案选择是施工组织设计的核心内容：施工方案选择
8、得是否合理，将直接影响到工程进度、施工质量、安全生产和工程成本。内容包括：确定施工起点流向。施工展开程序。主要分部分项工程的施工方法和施工机械。第5章 单位工程施工组织设计5.3.1 确定施工流向和划分施工段施工流向是指单位工程在平面上或竖向上施工开始的部位和进展的方向。对单层建筑物要确定出分段（跨）在平面上的施工流向。对多层建筑物，除了应确定每层平面上的流向外，还应确定其层或单元在竖向上的施工流向。施工流向应当优选。确定施工流向应考虑以下因素：生产使用的先后。施工区段的划分。与材料、构件、土方的运输方向不发生矛盾。适应主导工程（工程量大、技术复杂、占用时间长的施工过程）的合理施工顺序。第5章
9、 单位工程施工组织设计施工流向的确定应注意以下几点：（1）工业厂房的生产工艺往往是确定施工流向的关键因素，故影响试车投产的工段应先施工。（2）建设单位对生产或使用要求在先的部位应先施工。（3）技术复杂、工期长的区段或部位应先施工。（4）当有高低跨并列时，应从并列处开始；屋面防水施工应按先低后高方向施工，当基础埋深不同时应先深后浅。（5）根据施工现场条件确定。如土方工程边开挖边余土外运，施工的起点一般应选定在离道路远的部位，由远而近的流向进行。第5章 单位工程施工组织设计5.3.2施工展开程序(1)先地下后地上。(2)先主体、后围护。(3)先结构、后装饰。(4)先土建、后设备。第5章 单位工程施
10、工组织设计5.3.3 选择施工方法和施工机械正确地拟定施工方法和施工机械，是选择施工方案的核心内容，它直接影响施工进度、施工质量和安全及施工成本。5.3.3.1 选择施工方法选择施工方法时，应重点解决影响整个工程施工的分部分项工程的施工方法。在单位工程施工中占重要地位的、工程量大的分部分项工程。施工技术复杂的工程。采用新结构、新技术、新工艺及对质量起关键作用的分部分项工程、特种结构工程。由专业施工单位施工的特殊专业工程。对于人们熟悉的、工艺简单的分项工程，则加以概括说明，提出应注意的特殊问题即可，不必拟定详细的施工方法。第5章 单位工程施工组织设计1 土石方工程1）计算土方工程量，确定开挖或爆
11、破方法，选择相应的施工机械。当采用人工开挖时应按工期要求确定劳动力数量，并确定如何分区分段施工。当采用机械开挖时应选择机械挖土的方式，确定挖土机型号、数量和行走线路，以充分利用机械能力，达到最高的挖土效率。2）地形复杂的地区进行平整场地时，确定土石方调配方案。当基坑较深时，应根据土壤类别确定边坡放坡坡度，土壁支护方法，确保安全施工。3）基坑深度低于地下水位时，选择排除地面、降低地下水位的方法，确定降低地下水所需设备。4）当基坑较深时，应根据土壤类别确定边坡放坡坡度，土壁支护方法，确保安全施工。第5章 单位工程施工组织设计2 基础工程1）基础需设施工缝时，应明确留设位置、技术要求。2）浅基础的垫
12、层、混凝土和钢筋混凝土基础施工的技术要求或有地下室时防水施工技术要求。3）桩基础的施工方法和施工机械。第5章 单位工程施工组织设计3 砌筑工程1）应明确砖墙的组砌方法和质量要求。2）明确砌筑施工中的流水分段和劳动力组合形式等。3）确定脚手架搭设方法和技术要求。第5章 单位工程施工组织设计4 混凝土及钢筋混凝土1）确定混凝土工程施工方案：滑模法、爬升法或其他方法。2）确定模板类型和支模方法，重点应考虑提高模板周转利用次数，节约人力和降低成本，对于复杂工程还需进行模板设计和绘制模板放样图或排列图。3）钢筋工程应选择恰当的加工、绑扎和焊接方法。如钢筋作现场预应力张拉时，应详细制订预应力钢筋的加工、运
13、输、安装和检测方法。4）选择混凝土的制备方案，如采用商品混凝土，还是现场制备混凝土。确定搅拌、运输及浇筑顺序和方法，选择泵送混凝土和普通垂直运输混凝土机械。5）选择混凝土搅拌、振捣设备的类型和规格，确定施工缝的留设位置。6）如采用预应力混凝土应确定预应力混凝土的施工方法、控制应力和张拉设备。第5章 单位工程施工组织设计5 结构吊装工程1）根据选用的机械设备确定结构吊装方法，安排吊装顺序、机械位置、开行路线及构件的制作、拼装场地。2）确定构件的运输、装卸、堆放方法，所需的机具、设备型号、数量和对运输道路的要求。第5章 单位工程施工组织设计6 装饰工程1）围绕室内外装修、门窗安装、木装修、油漆玻璃
14、等，确定采用工厂化、机械化施工方法。2）确定工艺流程和劳动组织，组织流水施工。3）确定所需机械设备，确定材料堆放、平面布置和储存要求。第5章 单位工程施工组织设计7 现场垂直、水平运输1）确定垂直运输量（有标准层的要确定标准层的运输量），选择垂直运输方式，脚手架的选择及搭设方式。2）水平运输方式及设备的型号、数量，配套使用的专用工具设备（如混凝土车、灰浆车、料斗砖车、砖笼等），确定地面和楼层上水平运输的行驶路线。3）合理地布置垂直运输设施的位置，综合安排各种垂直运输设施的任务和服务范围，混凝土后台上料方式。第5章 单位工程施工组织设计5.3.3.2 选择施工机械（1）首先选择主导工程的施工机械
15、。如地下工程的土方机械，主体结构工程的垂直、水平运输机械，结构吊装工程的起重机械等。（2）在选择辅助施工机械时，必须充分发挥主导施工机械的生产率，要使两者的台班生产能力协调一致，并确定出辅助施工机械的类型、型号和台数。（3）为便于施工机械化管理，同一施工现场的机械型号尽可能少，当工程量大而且集中时，应选用专业化施工机械；当工程量小而分散时，要选择多用途施工机械。（4）尽量选用施工单位的现有机械，以减少施工的投资额，提高现有机械的利用率，降低成本。不能满足工程需要时，则购置或租赁所需新型机械。第5章 单位工程施工组织设计5.3.4 拟定技术组织措施1 保证质量措施保证质量的关键是对所涉及的工程中
16、经常发生的质量通病制定防治措施，从全面质量管理的角度，把措施定到实处，建立质量管理保证体系。对采用新工艺、新材料、新技术和新结构，须制定有针对性的技术措施。认真制定放线定位正确无误的措施，确保地基基础特别是特殊、复杂地基基础正确无误的措施，保证主体结构关键部位的质量措施，复杂工程的施工技术措施等。第5章 单位工程施工组织设计2 安全施工措施（1）预防自然灾害措施。它包括防台风、防雷击、防洪水、防地震等。（2）防火防爆措施。它包括大风天气严禁施工现场明火作业、明火作业要有安全保护、氧气瓶防震防晒和乙炔罐严禁回火等措施。（3）劳动保护措施。它包括安全用电、高空作业、交叉施工、防暑降温、防冻防寒和防滑防坠落，以及防有害气体等措施。（4）特殊工程安全措施。如采用新结构、新材料或新工艺的单项工程，要编制详细的安全施工措施。（5）环境保护措施。它包括有害气体排放、现场生产污水和生活污水排放，以及现场树木和绿地保护等措施。第5章 单位工程施工组织设计3 降低成本措施降低成本措施包括节约劳动力、节约材料、节约机械设备费用、节约工具费、间接费节约资金等。针对工程量大、有采取措施的可能、有条件的项目，提出
