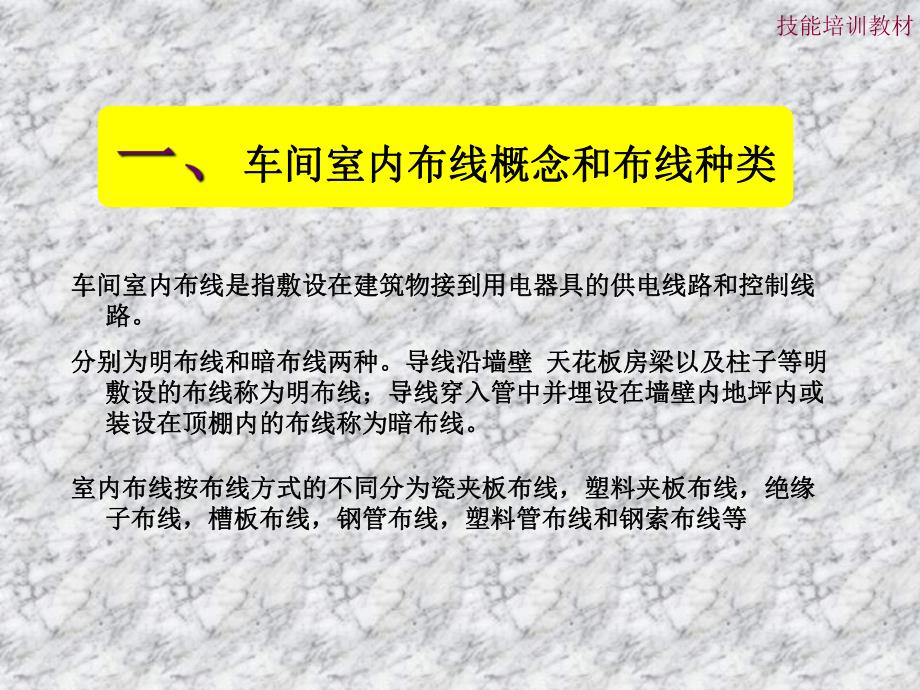

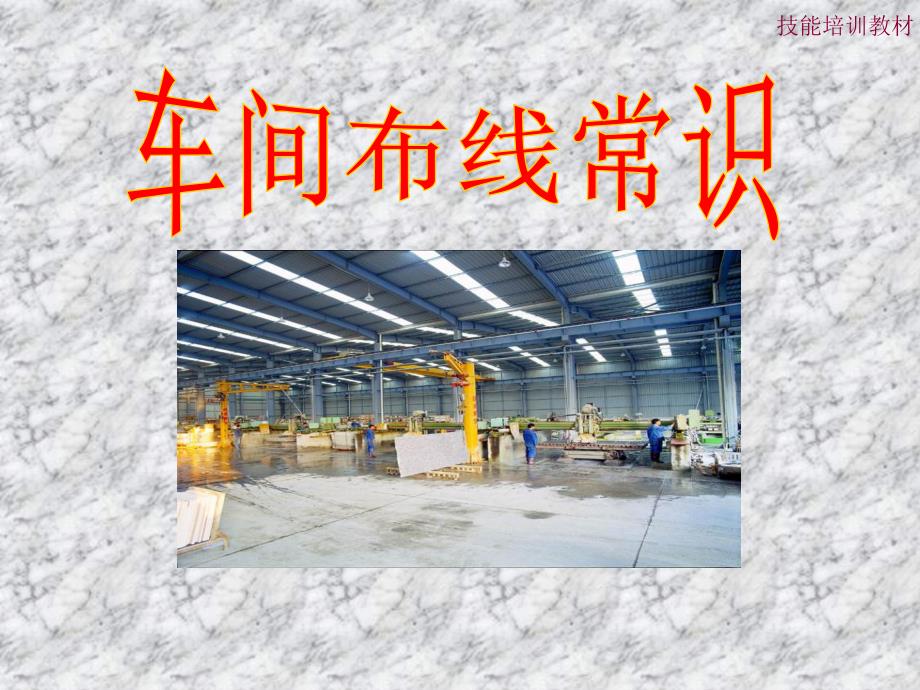

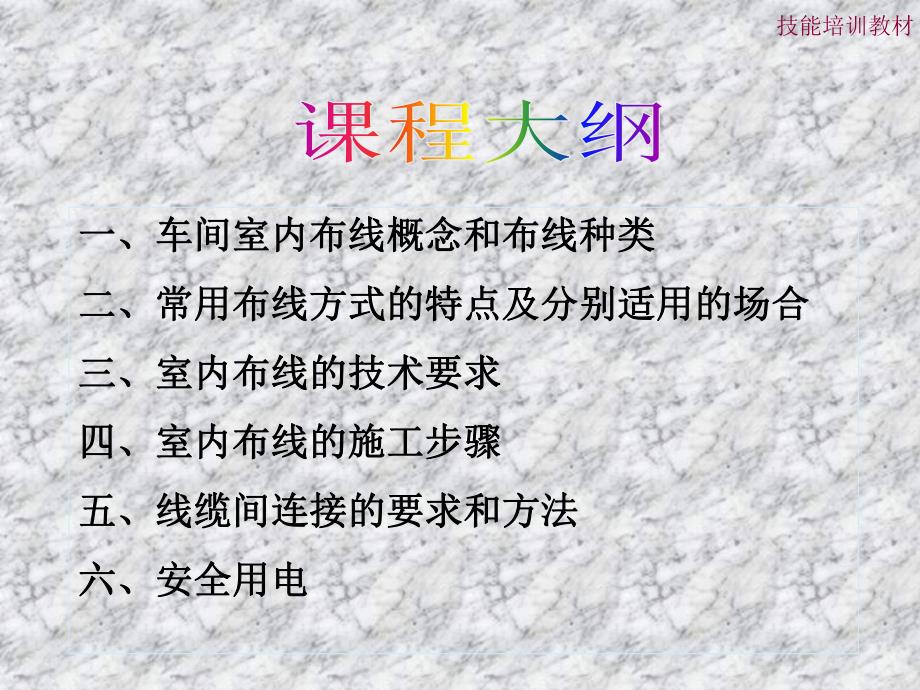

1、技能培训教材一、车间室内布线概念和布线种类一、车间室内布线概念和布线种类二、常用布线方式的特点及分别适用的场合二、常用布线方式的特点及分别适用的场合三、室内布线的技术要求三、室内布线的技术要求四、室内布线的施工步骤四、室内布线的施工步骤五、线缆间连接的要求和方法五、线缆间连接的要求和方法六、安全用电六、安全用电技能培训教材技能培训教材车间室内布线概念和布线种类车间室内布线概念和布线种类车间室内布线是指敷设在建筑物接到用电器具的供电线路和控制线车间室内布线是指敷设在建筑物接到用电器具的供电线路和控制线路。路。分别为明布线和暗布线两种。导线沿墙壁分别为明布线和暗布线两种。导线沿墙壁 天花板房梁以及

2、柱子等明天花板房梁以及柱子等明敷设的布线称为明布线;导线穿入管中并埋设在墙壁内地坪内或敷设的布线称为明布线;导线穿入管中并埋设在墙壁内地坪内或装设在顶棚内的布线称为暗布线。装设在顶棚内的布线称为暗布线。室内布线按布线方式的不同分为瓷夹板布线,塑料夹板布线,绝缘室内布线按布线方式的不同分为瓷夹板布线,塑料夹板布线,绝缘子布线,槽板布线,钢管布线,塑料管布线和钢索布线等子布线,槽板布线,钢管布线,塑料管布线和钢索布线等瓷夹板布线:适用于负载较小的干燥场合瓷夹板布线:适用于负载较小的干燥场合(办公室(办公室 照明等的布线)照明等的布线)塑料夹板布线:适用于负载较小无腐蚀性气体的干燥场所。塑料夹板布线

3、:适用于负载较小无腐蚀性气体的干燥场所。绝缘子布线:适用于负载较大线路较长且受拉力较大的场所绝缘子布线:适用于负载较大线路较长且受拉力较大的场所槽板布线:适用于负载较小要求美观的场所槽板布线:适用于负载较小要求美观的场所钢管布线:适用于导线易受损伤易发生火灾的场所钢管布线:适用于导线易受损伤易发生火灾的场所 有明暗有明暗2种布种布线方式。线方式。塑料管布线:适用于潮湿或有腐蚀性气体的场所塑料管布线:适用于潮湿或有腐蚀性气体的场所 有明暗有明暗2种布线方种布线方式。式。钢索布线:适用于屋架较高跨度较大的大型厂房,多数应用钢索布线:适用于屋架较高跨度较大的大型厂房,多数应用在照明线上,用于固定导线

4、和灯具。在照明线上,用于固定导线和灯具。常用布线方式的特点及分别适用的场合常用布线方式的特点及分别适用的场合技能培训教材技能培训教材室内布线的技术要求室内布线的技术要求与其它用途管道间的最小距离(mm)技能培训教材室内布线无论采用什么布线方式,其施工步骤基本相同。通常包括以下工序:1 根据施工图确定配电箱,灯具,插座,开关,接线盒等设备预埋件的位置。2 确定导线敷设的路径,穿墙,穿楼板的位置。3 配合土建施工,预埋好管线或配线固定材料,接线盒(包括开关盒,插座盒等)及木转等预埋件。在线管弯头较多,穿线难度较大的场合,应预先在线管中穿好牵引铁丝。4 安装固定导线的元件。5 按照施工工业的要求敷设

5、导线。6 连接导线,包缠绝缘,检查线路的安装质量。7 完成开关,插座,灯具及用电设备的接线。8 进行绝缘测试,通电实验及全面验收。四、室内布线的施工步骤四、室内布线的施工步骤技能培训教材五、线缆间连接的要求和方法五、线缆间连接的要求和方法n在配线过程中,因出现线路分支和线路过短,经常需要将一根导线与另一根导线连接。在各式布线方式中,导线的连接除了针式绝缘子,鼓型绝缘子,蝶形绝缘子配线可在布线中间处理外,其余均需在接线盒,开关盒或灯头盒内等处理。导线的连接质量对安装的线路能否安全可靠运行影响很大,常用的连接方法有绞线,焊接,压接和螺栓连接等。其基本要求要求技能培训教材线缆间连接的方法线缆间连接的

6、方法技能培训教材室内线路在管内配线时的规定 n低压线路在管内配线时应符合以下规定:(1)管内绝缘导线的额定电压不应低于500伏。(2)同一交流回路的导线穿于同一钢管内。(3)不同回路和不同电压的导线,以及交流和直流导线,不得穿入同一根管子内。但下列几种回路可以除外 电压为65伏及以下的回路;同一台设备的电机回路和无抗干扰要求的控制回路;照明花灯的所有回路。(4)导线在管内不得有接头和扭结,其接头应在接线盒内连接。(5)管内导线的总截面积(包括外护层)不应大于管子截面积的40%。(6)导线穿入钢管后,在导线出口应装护线套保护导线;在不进入盒(箱)内的垂直管口穿入导线后,应将管口作密封处理。(7)

7、管内穿线应在建筑物的抹灰和地面工程结束后进行。穿入导线之前,应将管中的积水和杂物清除干净。技能培训教材电能的特点是生产,供应,使用在同一瞬间发生,产,供,用连成一个整体在同一时间完成。任何一个方面发生事故,就会相互影响,若不注意安全就会造成人身伤亡事故。因此安全用电是保证正常生产提高经济效益的前提条件。只有严格执行电力法规个各种规章制度,时刻牢记“安全第一”的方针,才能确保安全生产。电气作业时应注意的安全事项。1 任何电气设备在未确定无电以前,应一律视为有电状态进行处理和作业。2 一般情况应在切断电源後,再用试电笔或仪表确认有无电後才能进行作业。3 切断电源开关後,必须挂上警示牌,必要时派专人

8、监守,然后进行作业。4 在电容器上工作时,除必须切断电源外,还必须对电容器进行放电(如在维修UV灯时),对高压设备要求更严格。5 有多人同时进行电工作业时,必须有工作负责人指挥。工作完毕後,送电必须由工作负责人发令。电工作业严禁一人单独作业。6 如需低压带电作业,应严格按照规章进行。六、安全用电六、安全用电技能培训教材发生触电事故的主要原因 n发生触电事故的主要原因有以下几种:(1)缺乏电气安全知识,低压架空线路断线后不停电用手去拾火线;黑夜带电接线手摸带电体;用手摸破损的胶盖刀闸。(2)违反操作规程,带电连接线路或电气设备而又未采取必要的安全措施;触及破坏的设备或导线;误登带电设备;带电接照

9、明灯具;带电修理电动工具;带电移动电气设备;用湿手拧灯泡等。(3)设备不合格,安全距离不够;二线一地制接地电阻过大;接地线不合格或接地线断开;绝缘破坏导线裸露在外等。(4)设备失修,大风刮断线路或刮倒电杆未及时修理;胶盖刀闸的胶木损坏未及时更改;电动机导线破损,使外壳长期带电;瓷瓶破坏,使相线与拉线短接,设备外壳带电。(5)其他偶然原因,夜间行走触碰断落在地面的带电导线。技能培训教材 发生触电时应采取哪些救护措施?n发生触电事故时,在保证救护者本身安全的同时,必须首先设法使触电者迅速脱离电源,然后进行以下抢修工作。(1)解开妨碍触电者呼吸的紧身衣服。(2)检查触电者的口腔,清理口腔的粘液,如有假牙,则取下。(3)立即就地进行抢救,如呼吸停止,采用口对口人工呼吸法抢救,若心脏停止跳动或不规则颤动,可进行人工胸外挤压法抢救。决不能无故中断。如果现场除救护者之外,还有第二人在场,则还应立即进行以下工作:1)提供急救用的工具和设备。2)劝退现场闲杂人员。3)保持现场有足够的照明和保持空气流通。4)向领导报告,并请医生前来抢救。实验研究和统计表明,如果从触电后1分钟开始救治,则90%可以救活;如果从触电后6分钟开始抢救,则仅有10%的救活机会;而从触电后12分钟开始抢救,则救活的可能性极小。因此当发现有人触电时,应争分夺秒,采用一切可能的办法。技能培训教材
