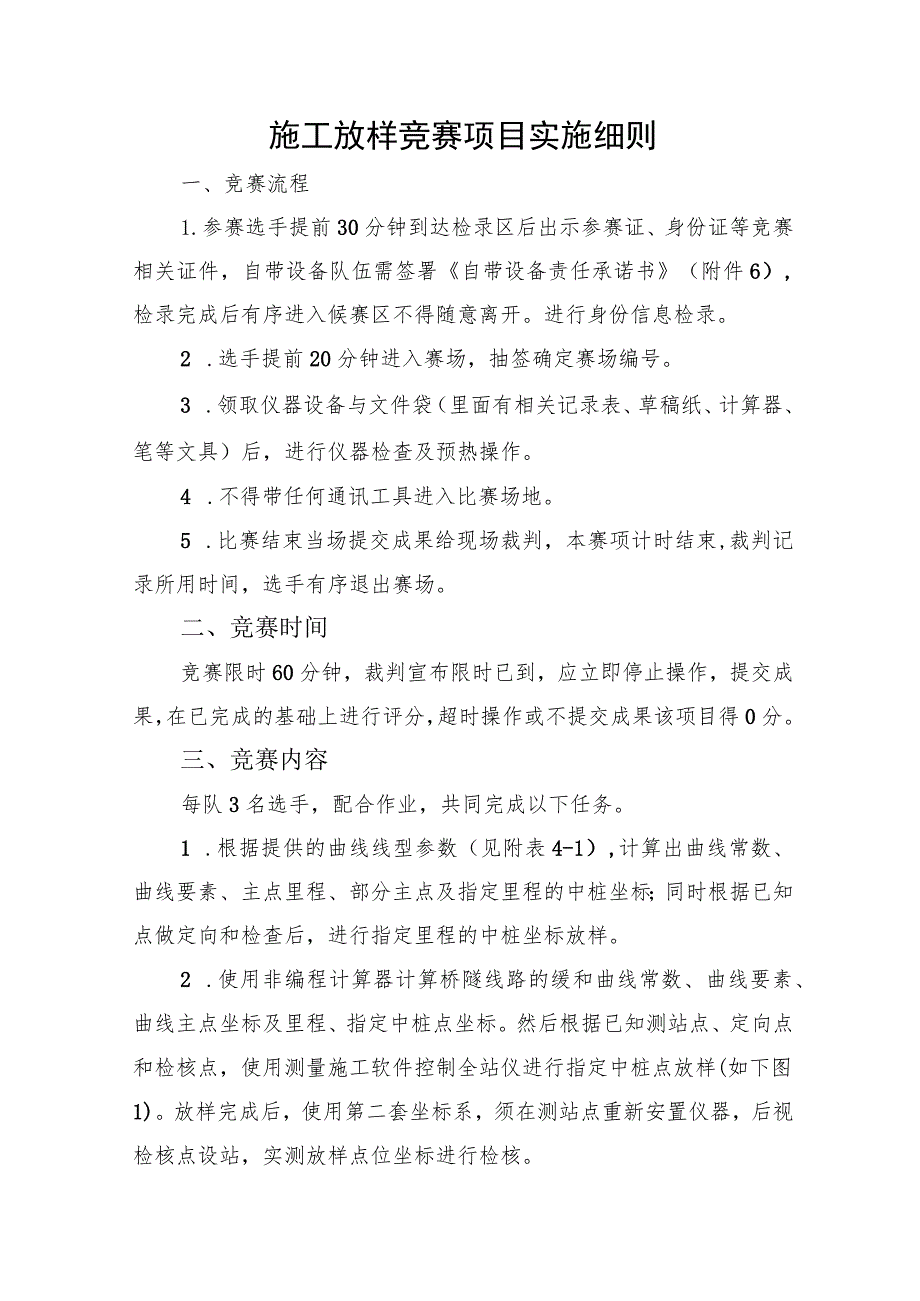

1、施工放样竞赛项目实施细则一、竞赛流程1.参赛选手提前30分钟到达检录区后出示参赛证、身份证等竞赛相关证件，自带设备队伍需签署自带设备责任承诺书（附件6）,检录完成后有序进入候赛区不得随意离开。进行身份信息检录。2 .选手提前20分钟进入赛场，抽签确定赛场编号。3 .领取仪器设备与文件袋（里面有相关记录表、草稿纸、计算器、笔等文具）后，进行仪器检查及预热操作。4 .不得带任何通讯工具进入比赛场地。5 .比赛结束当场提交成果给现场裁判，本赛项计时结束,裁判记录所用时间，选手有序退出赛场。二、竞赛时间竞赛限时60分钟，裁判宣布限时已到，应立即停止操作，提交成果，在已完成的基础上进行评分，超时操作或不

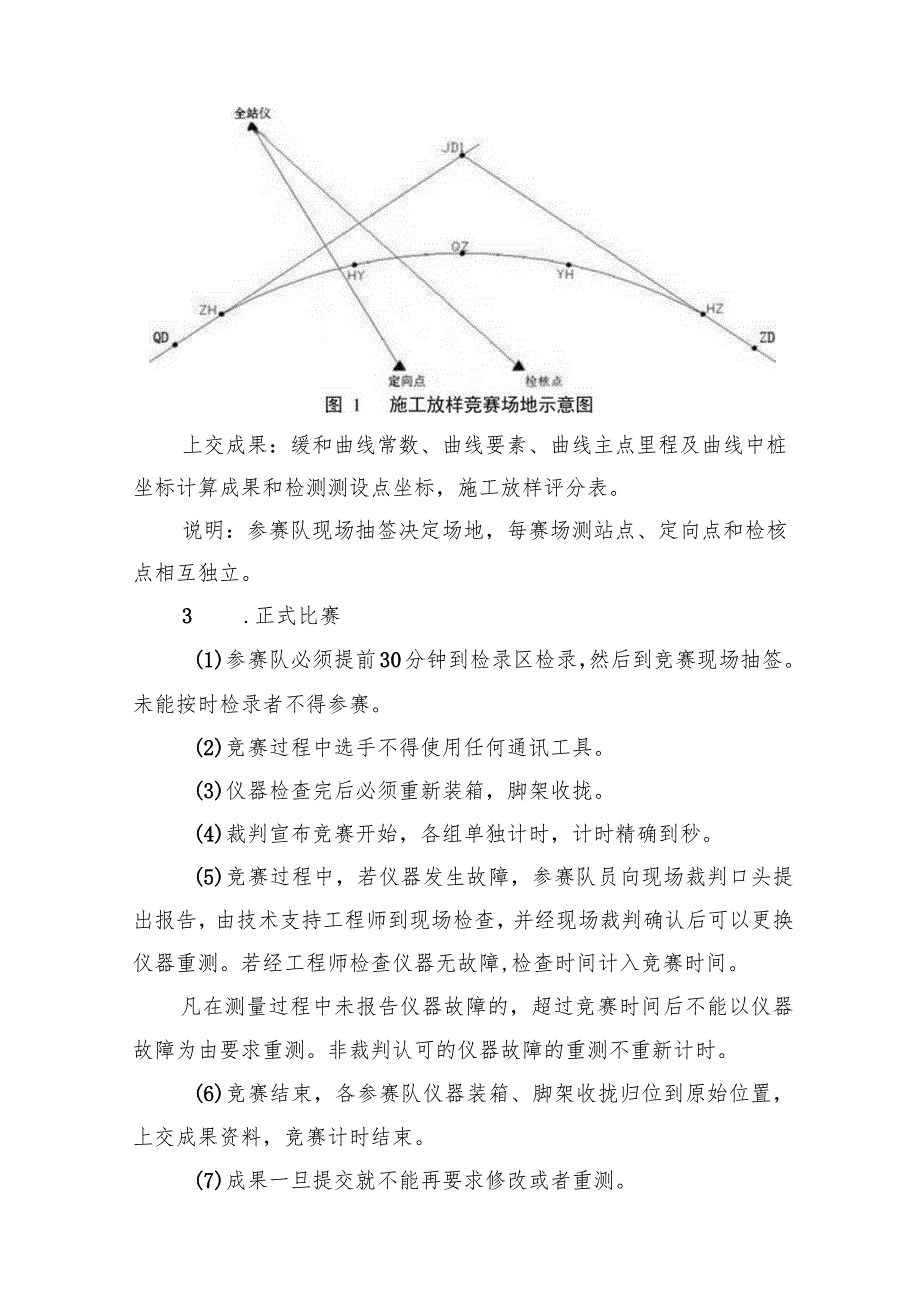

2、提交成果该项目得0分。三、竞赛内容每队3名选手，配合作业，共同完成以下任务。1 .根据提供的曲线线型参数（见附表4-1）,计算出曲线常数、曲线要素、主点里程、部分主点及指定里程的中桩坐标；同时根据已知点做定向和检查后，进行指定里程的中桩坐标放样。2 .使用非编程计算器计算桥隧线路的缓和曲线常数、曲线要素、曲线主点坐标及里程、指定中桩点坐标。然后根据已知测站点、定向点和检核点，使用测量施工软件控制全站仪进行指定中桩点放样(如下图1)。放样完成后，使用第二套坐标系，须在测站点重新安置仪器，后视检核点设站，实测放样点位坐标进行检核。上交成果：缓和曲线常数、曲线要素、曲线主点里程及曲线中桩坐标计算成果
3、和检测测设点坐标，施工放样评分表。说明：参赛队现场抽签决定场地，每赛场测站点、定向点和检核点相互独立。3 .正式比赛(1)参赛队必须提前30分钟到检录区检录，然后到竞赛现场抽签。未能按时检录者不得参赛。(2)竞赛过程中选手不得使用任何通讯工具。(3)仪器检查完后必须重新装箱，脚架收拢。(4)裁判宣布竞赛开始，各组单独计时，计时精确到秒。(5)竞赛过程中，若仪器发生故障，参赛队员向现场裁判口头提出报告，由技术支持工程师到现场检查，并经现场裁判确认后可以更换仪器重测。若经工程师检查仪器无故障,检查时间计入竞赛时间。凡在测量过程中未报告仪器故障的，超过竞赛时间后不能以仪器故障为由要求重测。非裁判认可

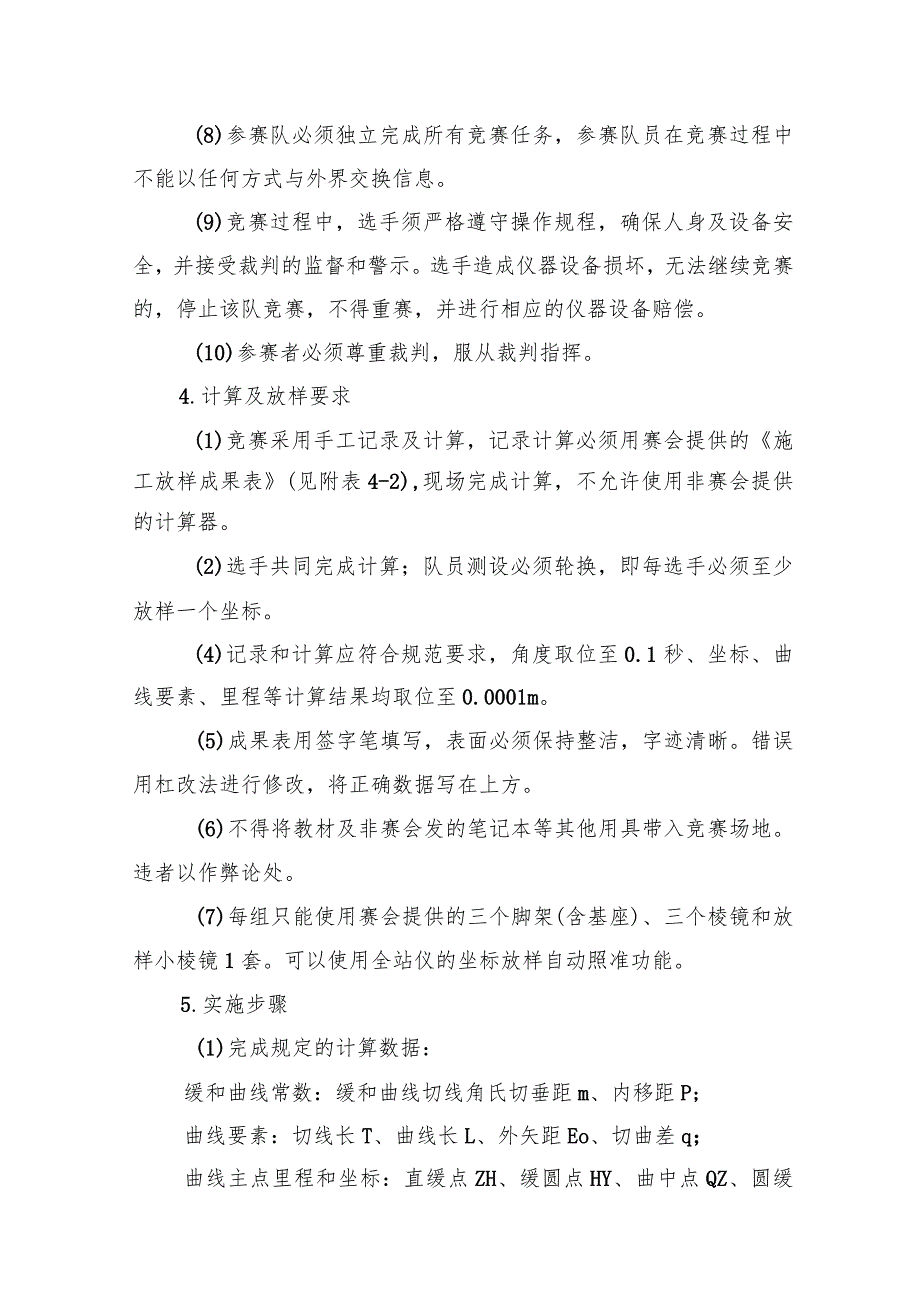

4、的仪器故障的重测不重新计时。(6)竞赛结束，各参赛队仪器装箱、脚架收拢归位到原始位置，上交成果资料，竞赛计时结束。(7)成果一旦提交就不能再要求修改或者重测。(8)参赛队必须独立完成所有竞赛任务，参赛队员在竞赛过程中不能以任何方式与外界交换信息。(9)竞赛过程中，选手须严格遵守操作规程，确保人身及设备安全，并接受裁判的监督和警示。选手造成仪器设备损坏，无法继续竞赛的，停止该队竞赛，不得重赛，并进行相应的仪器设备赔偿。(10)参赛者必须尊重裁判，服从裁判指挥。4.计算及放样要求(1)竞赛采用手工记录及计算，记录计算必须用赛会提供的施工放样成果表(见附表4-2),现场完成计算，不允许使用非赛会提供
5、的计算器。(2)选手共同完成计算；队员测设必须轮换，即每选手必须至少放样一个坐标。(4)记录和计算应符合规范要求，角度取位至0.1秒、坐标、曲线要素、里程等计算结果均取位至0.0001m。(5)成果表用签字笔填写，表面必须保持整洁，字迹清晰。错误用杠改法进行修改，将正确数据写在上方。(6)不得将教材及非赛会发的笔记本等其他用具带入竞赛场地。违者以作弊论处。(7)每组只能使用赛会提供的三个脚架(含基座)、三个棱镜和放样小棱镜1套。可以使用全站仪的坐标放样自动照准功能。5.实施步骤(1)完成规定的计算数据：缓和曲线常数：缓和曲线切线角氏切垂距m、内移距P;曲线要素：切线长T、曲线长L、外矢距Eo、
6、切曲差q；曲线主点里程和坐标：直缓点ZH、缓圆点HY、曲中点QZ、圆缓点YH、缓直点HZ。放样点坐标：第一缓和曲线和圆曲线上指定中桩点各2个。(2)全站仪设站。在测站点安置全站仪，在定向点和检核点分别安置棱镜，后视定向点设站，使用全站仪坐标测量功能测量检核点坐标与理论坐标进行比较，自我评估精度或错误，可以重新整置仪器设站。(3)放样。放样前须对检核点进行检核。将计算出的曲线主点里程和坐标，对应输入手簿的施工测量软件里，手簿与全站仪进行通讯，使用施工测量软件控制全站仪进行实地放样，做好放样点标记。（4）放样完成后，使用第二套坐标系，须在测站点重新安置仪器（需测站脚架合拢再架设），后视检核点设站，
7、全站仪实测放样点位坐标（坐标观测仅限1次）并记录。（5）检查结束后应将仪器装箱，脚架收好归位到原始位置，上交成果，竞赛计时结束。四、设备、工具、材料所用到的设备（选手可自带）、工具、材料组委会提供，见附表44。五、场地布设现场分设检录区、等候区、比赛区。各区用安全锥与警示带分隔开，每个区都有醒目的指示牌。选手按现场工作人员指示有序进入相应区域。比赛区整体布局、各类设施等情况。竞赛环境说明如下:1.赛场情况（1）场地为硬化地面，场地面积约15OmXl50m。（2）场地每条线路每队设置3个独立已知平面控制点，同时比赛互不干扰。2 .赛场内布设有明显易读的点位标志和路线标识，赛场周边有隔离标识或护栏
8、，确保选手不受外界影响参加竞赛。赛场提供稳定的照明、水、电和供电应急设备等。3 .赛场设有保安、公安、消防、设备维修和电力抢险人员待命，以防突发事件。赛场配备维修服务、医疗、生活补给站等公共服务设施，为选手和赛场人员提供服务。六、评分规则参赛队伍在完成测试、记录、分析后形成报告，向现场裁判提交比赛成果，裁判组根据各参赛队现场操作的规范性和提交的成果进行评分，见附表4-3。评分规则说明如下：1.分值结构施工放样总分值100分，其中计算成果30分，成果精度40分，记录规范性10分，测量时间20分。具体标准见附表4-3o4 .取消资格(1)违规使用电话等通讯设备。(2)故意干扰其他队测量。(3)仪器
9、设备人为故意损坏。(4)选手在比赛过程中擅自离开赛场。(5)伪造数据。(6)将内业计算表格带离比赛场地。5 .成果质量评分标准内容评分标准违规次(站)数扣分计算成果(30分)扣完为止缓和曲线常数三个：P、m、P,每缺少1项或计算错误1项扣2分。曲线要素四个：T、L、Eo、q,每缺少1项或计算错误1项扣2分。主点ZH、HY、QZ、YH、HZ里程，每缺少1项或计算错误1项扣2分。主点ZH、HY、QZ、YH、HZ坐标，每缺少1项或计算错误1项扣2分。指定的4个中桩点的坐标，每缺少1项或计算错误1项扣2分。放样精度(40分)没有利用检核点检核扣40分。每个放样点的点位精度超过2cm扣10分扣完为止操作
10、过程和记录规范性（10分）扣完为止携带设备（全站仪、脚架等）跑步，每人违规一次扣2分。选手每人放样2点，选手如不轮换测设工作，轮换错误1人扣5分。放样中用棱镜杆在地面刻画标记，刻画一处标记扣5分。比赛过程中，教练进入比赛场地或在场外进行指导，违规1次扣5分。成果表就字改字或连环涂改，违反一处扣2分。3.竞赛项目的竞赛用时成绩评定规则裁判宣布竞赛开始计时，到上交成果计时结束，时间以秒为单位。比赛时间得分Si计算公式为：S=（I-40%）xT式中：T为时间分最高分值,20分。为所有参赛队中用时最少的时间。为所有参赛队中不超过规定最大时长的队伍中用时最多的时间。T为各组的实际用时。测量最大时长限制：
11、60分钟，凡超过最大时长的小组,终止比赛。施工放样赛项任务单（竞赛时长：60分钟）任务单编号：001注意：本任务单适用场地编号：3根据随机抽签结果，资料如下:交点号坐标N坐标E偏角（度-分-秒）左偏为负右偏为正曲线半径前缓和曲线后缓和曲线起点里程QD2556602.4534535782.6753388688JDl2553962.4343536787.657412o50,40.94838000350350ZD2550444.7865537281.7635本场地已知控制点:点名坐标N坐标E测站点：32554604.2657536544.6698定向点：3-12554656.6474536515.2
12、456检核点：3-22554659.3653536520.6100第二套坐标系控制点:点名坐标N坐标E测站点:32523028.8144669510.1344检核点：3-22523085.0977669488.9913本题目指定放样点:点名里程放样点：ADK390+784.0255放样点：BDK390+785.9069放样点：CDK390+790.8254放样点：DDK390+792.7143注：以上单位为m；定向点与检核点采用棱镜类型：圆棱镜（棱镜常数Omm）；放样小棱镜（型号：ADSl12A）采用棱镜类型：小棱镜（棱镜常数17.5mm）。要求：1 .任务单上不得出现任何参赛队信息和记号，违
13、者按作弊处理。2任务单、计算书等必须与施工放样成果表一起上交裁判。施工放样成果表（参考）计算成果（m）缓和曲线常数缓和曲线切线角（度分秒）IoI5,12.0426（精确到秒,更高精度不扣分）切垂距m174.9972内移距P0.6380曲线要素切线长T1075.5734曲线长L2143.4596外矢距Eo51.1643切曲差q7.6873曲线主点特征点里程北坐标X东坐标Y直缓点ZH390437.26112554967.6381536405.0042缓圆点HY390787.26112554639.6447536527.1315曲中点QZ391508.99092553949.6946536738.1
14、046圆缓点YH392230.72062553243.5430536886.0594缓直点HZ392580.72062552897.3172536937.2690指定中桩指定点里程北坐标X东坐标YDK390+784.02552554642.6928536526.0462DK390+785.90692554640.9205536526.6775DK390+790.82542554636.2863536528.3257DK390+792.71432554634.5064536528.9579检核点检核表（第一套坐标系控制点设站）检核点名已知坐标（m）实测坐标（m）检核点较差（mm）XYXYxyd3-22533229.1831494984.01632533229.1816494984.0188-7.52.52.9放样点位实测坐标与理论坐标较差成果表（第二套坐标系控制点设站）放样点里程理论坐标（m）实测坐标（m）放样点较差（mm）XYXYxydDK390+784.0255裁判填写裁判填写2523068.1635669493.5475裁判填写栽
