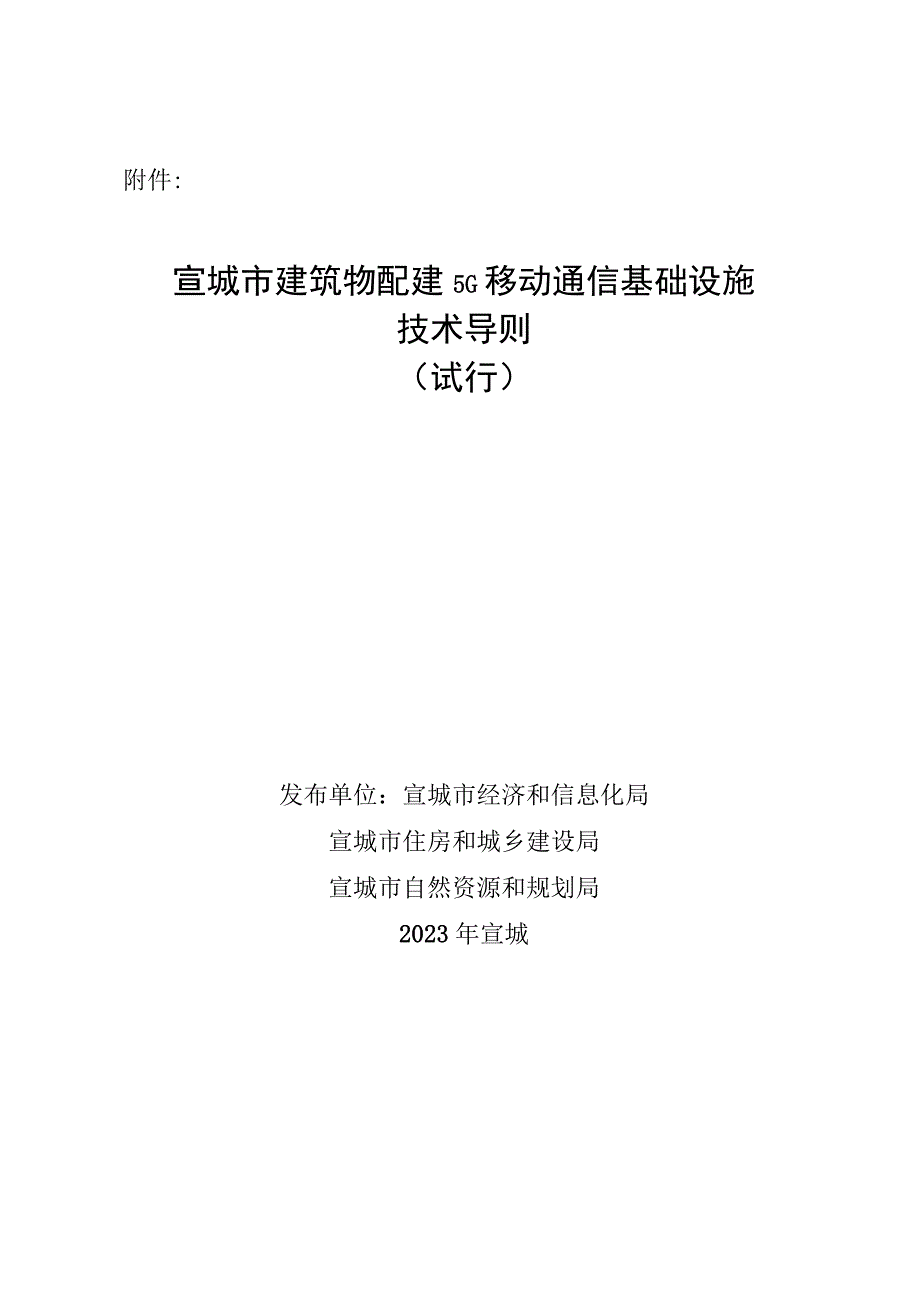

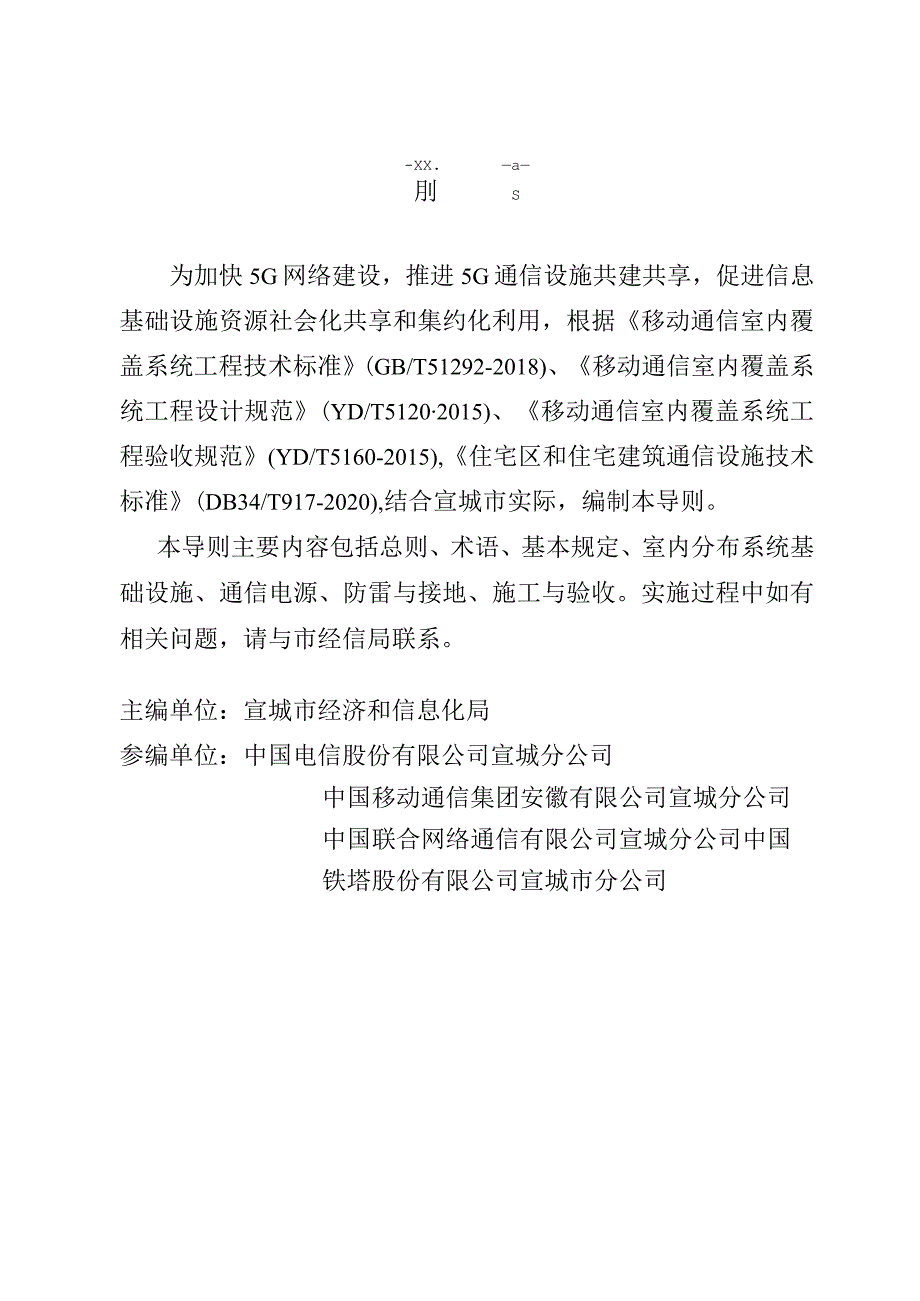

1、附件:宣城市建筑物配建5G移动通信基础设施技术导则（试行）发布单位：宣城市经济和信息化局宣城市住房和城乡建设局宣城市自然资源和规划局2023年宣城-XX.a刖S为加快5G网络建设，推进5G通信设施共建共享，促进信息基础设施资源社会化共享和集约化利用，根据移动通信室内覆盖系统工程技术标准(GB/T51292-2018)、移动通信室内覆盖系统工程设计规范(YD/T51202015)、移动通信室内覆盖系统工程验收规范(YD/T5160-2015),住宅区和住宅建筑通信设施技术标准(DB34/T917-2020),结合宣城市实际，编制本导则。本导则主要内容包括总则、术语、基本规定、室内分布系统基础设施

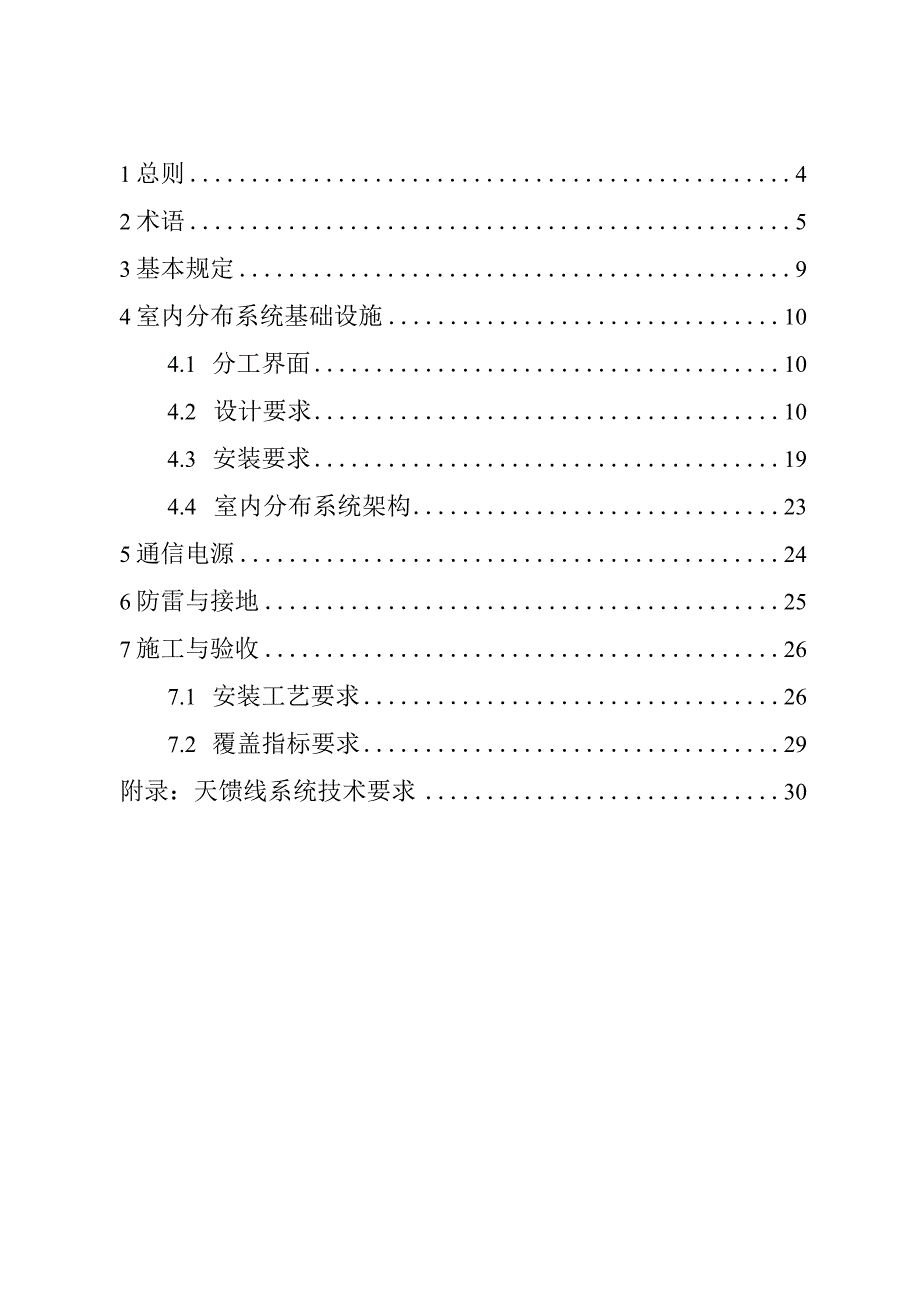

2、、通信电源、防雷与接地、施工与验收。实施过程中如有相关问题，请与市经信局联系。主编单位：宣城市经济和信息化局参编单位：中国电信股份有限公司宣城分公司中国移动通信集团安徽有限公司宣城分公司中国联合网络通信有限公司宣城分公司中国铁塔股份有限公司宣城市分公司1总则42术语53基本规定94室内分布系统基础设施104.1 分工界面104.2 设计要求104.3 安装要求194.4 室内分布系统架构235通信电源246防雷与接地257施工与验收267.1 安装工艺要求267.2 覆盖指标要求29附录：天馈线系统技术要求301总则.o.以习近平总书记关于网络强国的重要思想、“十四五”国家信息化规划为指导，为
3、规范建筑物移动通信基础设施建设，推进移动通信基础设施与建筑工程融合部署，推动建筑物移动通信基础设施共建共享，提升建筑物移动通信网络覆盖质量，促进社会信息化，制定本技术导则。1.0.2本技术导则适用于新建建筑物配建5G移动通信基础设施的设计、施工及验收，既有建筑的改建、扩建工程可参照执行。1.0.3建筑物配建5G移动通信基础设施应与建筑“同步规划、同步设计、同步施工、同步验收”。1.0.4建筑物配建5G移动通信基础设施的设计、施工及验收除应符合本技术导则外，尚应符合国家、行业及安徽省现行有关标准的规定。2术语2.0.1移动通信基础设施(Mobilecommunicationinfrastruct
4、ure)依托建筑物或者建筑场地进行建设，用以实现移动通信网络覆盖的通信基础设施，是建筑物移动通信基站基础设施和室内分布系统基础设施的总称。2.0.2室内分布系统(IndoOrdistributedsystem)由移动通信信号的接收、发射及传输等设施组成，用以实现弱小无线通信信号在建筑物或者特定区域内的均匀覆盖，包括信号源和室内分布系统基础设施。2.0.3信号源(Signalsource)指产生和发出室内通信信号的设备。2.0.4室内分布系统基础设施(Indoordistributedsysteminfrastructure)室内分布系统基础设施包括天馈线系统和配套设施。天馈线系统包括天线(含美
5、化天线)、器件和馈线等；配套设施包括通信机房、设备间、通信电源、通信管道、防雷与接地等。2.0.5通信机房(CommunicationRoom)用于安装无线、传输、接入、电源等通信设备和设施，并能满足其稳定运行条件的场地或场所。2.0.6设备间(EqUiPmentrOom)建筑物内具备线缆引入、安装通信配线设备和移动通信设备条件的空间。2.0.7通信电源(CommUniCatiOnPOWerSUPPly)由电源、电力线路和电器装置组成，为通信设施提供的专用电源。2.0.8防雷与接地(Lightningprotectionandgrounding)由防雷装置和接地系统组成，用于保障人身安全和设备
6、正常工作。2.0.9天线(Antenna)无线电收发系统中，向空间辐射或从空间接收电磁波的装置。2.0.10馈线(Feeder)连接信号发射机或接收机到天线的同轴电缆线。2.0.11美化天线(BeaUtifiCationantenna)在保持足够信号强度的前提下，为满足与周围环境相协调的效果，通过多种方式对外露天线、馈线、抱杆进行伪装和修饰的整体结构。2.0.12器件(Passivecomponents)室内分布系统中多系统接入平台(简称PC)I)、合路器、耦合器、功分器等设备的统称。2.0.13光分纤箱(Fiberdistributebox)用于室外或楼道内连接配线光缆与引入光缆或者连接楼内
7、垂直光缆与水平光缆的接口设备。2.0.14电信业务经营者（Communicationbusinessoperator）依法取得电信管理机构颁发的经营许可证，经营电信基础业务、增值业务的企业。2.0.15建筑物（BUiIding）本导则中建筑物分为民用建筑和其他建筑，民用建筑分为住宅建筑和公共建筑。住宅建筑为供人们居住使用的建筑。公共建筑为供人们进行各种公共活动的建筑。其他建筑为除民用建筑外的建筑。民用建筑根据其建筑高度和层数可分为单、多层民用建筑和高层民用建筑。高层民用建筑根据其建筑高度、使用功能和楼层的建筑面积可分为一类和二类。民用建筑的分类应符合下表的规定：表2.1民用建筑的分类名高层民用
8、建筑单、多层民用称一类二类建筑住宅建筑建筑高度大于54m的住宅建筑（包括设置商业服务网点的住宅建筑）建筑高度大于27m,但不大于54m的住宅建筑（包括设置商业服务网点的住宅建筑）建筑高度不大于27m的住宅建筑（包括设置商业服务网点的住宅建筑）名称高层民用建筑单、多层民用建筑一类二类公共建筑L建筑高度大于50m的公共建筑；2 .建筑高度24m以上部分任一楼层建筑面积大于1000户的商店、展览、电信、邮政、财贸金融建筑和其他多种功能组合的建筑；3 .医疗建筑、重要公共建筑、独立建造的老年人照料设施；4 .省级及以上的广播电视和防灾指挥调度建筑、网局级和省级电力调度建筑；5 .藏书超过100万册的图
9、书馆、书库除一类高层公共建筑外的其他高层公共建筑1 .建筑高度大于24m的单层公共建筑；2 .建筑高度不大于24m的其他公共建筑注：表中未列入的建筑，其类别应根据本表类比确定。3基本规定3.0.1民用建筑及有移动通信网络覆盖需求的其他建筑应配建5G移动通信基础设施。3.0.2建筑物配建5G移动通信基础设施应遵循共建共享原则统筹建设方案，符合多家电信业务经营者平等接入的要求。3.0.3配建移动通信基础设施的建筑物，结构安全等级和耐火等级不应低于二级、抗震设防类别不应低于标准设防类。3.0.4工程设计中必须选用符合现行有关技术标准的定型产品。未经产品质量监督检验机构鉴定合格的设备及主要材料，不得在
10、工程中使用。3.0.5建筑物配建5G移动通信基础设施应满足移动通信信号覆盖的要求。4室内分布系统基础设施4.1 分工界面4.1.1 移动通信室内分布系统工程包括建筑规划用地红线内完成移动通信覆盖所需信号源及室内分布系统基础设施，信号源由参与共建共享的电信业务经营者负责免费建设，室内分布系统基础设施由建设单位负责建设。4.1.2 建设单位负责建设的室内分布系统基础设施范畴包括通信机房、设备间、天馈线系统、通信电源、通信管道、防雷与接地等设施。4.1.3 参与共建共享电信业务经营者负责建设的信号源范畴包括无线电信号发射接收设备（RRU、PRRU等）、基带处理设备（BBU、RHUB等）、传输设备等设
11、施。表4.1建设单位与电信业务经营者分工界面建设单位电信业务经营者通信机房、设备间、天馈线系统、通信电源、通信管道、防雷与接地等设施无线电信号发射接收设备（RRU、PRRU等）、基带处理设备（BBU、RHUB等）、传输设备等4. 2设计要求.2.1通信机房设置应满足以下要求:1.通信机房宜设置在建筑物中心位置、并宜靠近物业管理中心机房或高层住宅楼的地下一层或首层，同时应处理好邻避关系。通信机房可与用户接入点合设。1 .不应设置在厕所、浴室或其他易积水、潮湿场所的正下方或贴邻，不应设置在变压器室、配电室等强电磁干扰场所的楼上、楼下或隔壁房间。2 .应远离排放粉尘、油烟的场所。4,宜靠近本建筑物的
12、线缆入口处、进线间和弱电间，并宣与布线系统垂直竖井相通。5 .通信机房应采用矩形平面，不应采用圆形、三角形平面等不利于设备布置的机房平面。室内净高不小于3.0m,净宽不小于3.0m,门宽不小于1.2m,向外开启。地面荷载不低于6.0KNm2o6 .应满足消防的有关要求。7,通信机房的使用面积应根据配线设备类型、数量、容量、尺寸进行计算，其使用面积，不宜小于表4.L1的要求。表4.2通信机房使用面积表终期户数使用面积参考尺寸（长X宽）备注300户以下10m23.5m3m1个机架+1个机柜+1预留位300-1000户15m25m3m3个机架+1个机柜+1个预留位100O-2000户20m27m3m
13、6个机架+1个机柜+2个预留位.2.2设备间设置应满足以下要求：1.建筑物应在地下室适当位置、楼顶或中间楼层分别设置移动通信设备间和移动通信设备的安装条件。图4. 2. 1设备间设置示意图1 .设备间可单独设置或与其他机房合设，单独设置的设备间的建筑面积不应小于4疔；当单独设置有困难时，在保证设备管理维护、运行环境和安全性条件时，可与其他机房合用,但墙面预留的安装空间不应小于Iom2。图4.2.2设备间安装示意图（单层安装分区示意）图4.2.3顶层设备间设备安装示意图标准层没吝何早币有，国AtEI-650-I图4.2.4标准层设备间设备安装示意图图4.2.5负一层设备间设备安装示意图2 .设备
14、安装环境应易于设备固定。4,应方便进出线，设备运输。5.不应设在有剧烈震动、高温的、有强烈电磁辐射的场所。6.不应设在厕所、浴室、厨房或其他经常积水场所的正下方处，也不宜设在与上述场所相贴邻的地方，当贴邻时，相邻的隔墙应做无渗漏、无结露的防水处理。4.2.3通信机房、设备间电源设置应满足以下要求：1.建筑应为机房及设备间提供满足需求的供电电源和供电容量。2.需提供满足设备用电容量的电源。424通信机房、设备间接地设置应满足以下要求：1.建筑应在机房、设备间及管井、槽道等馈线布放路由区域提供接地设施。2 .设备间应设置独立的通信接地端子并通过铜导体连至建筑的总等电位联结箱（端子板），接地导体截面
15、积不应小于25mm2,接地电阻值不应大于4Q。3 .建筑应为室外天馈线系统提供防雷接地设施，并应符合现行国家现行标准通信局（站）防雷与接地工程设计规范GB50689.建筑物电子信息系统防雷技术规范GB50343的有关规定。4 .弱电竖井内墙壁上应预留移动通信室内分布系统设备及器件的安装位置。5 .2.5通信机房、设备间光缆纤芯要求光缆纤芯应综合考虑电信业务经营者用户规模、业务发展、网络演进要求等，机房、设备间的光缆纤芯应满足多家电信业务经营者的总需求。426通信机房、设备间孔洞设置要求设备间空间应满足5G等移动通信设备的安装要求，预留各个方位的进出线缆穿墙孔不宜少于4处，孔径不宜小于50mm,距地面高度不应低于2m。6 .2.7通信机房、设备间照明要求移动通信设备间和场所的水平照度不应低于200Lx。428楼内平层布线桥架位置、大小规格要求1.建筑物楼层内应敷设走线线槽，路由应遍及楼
