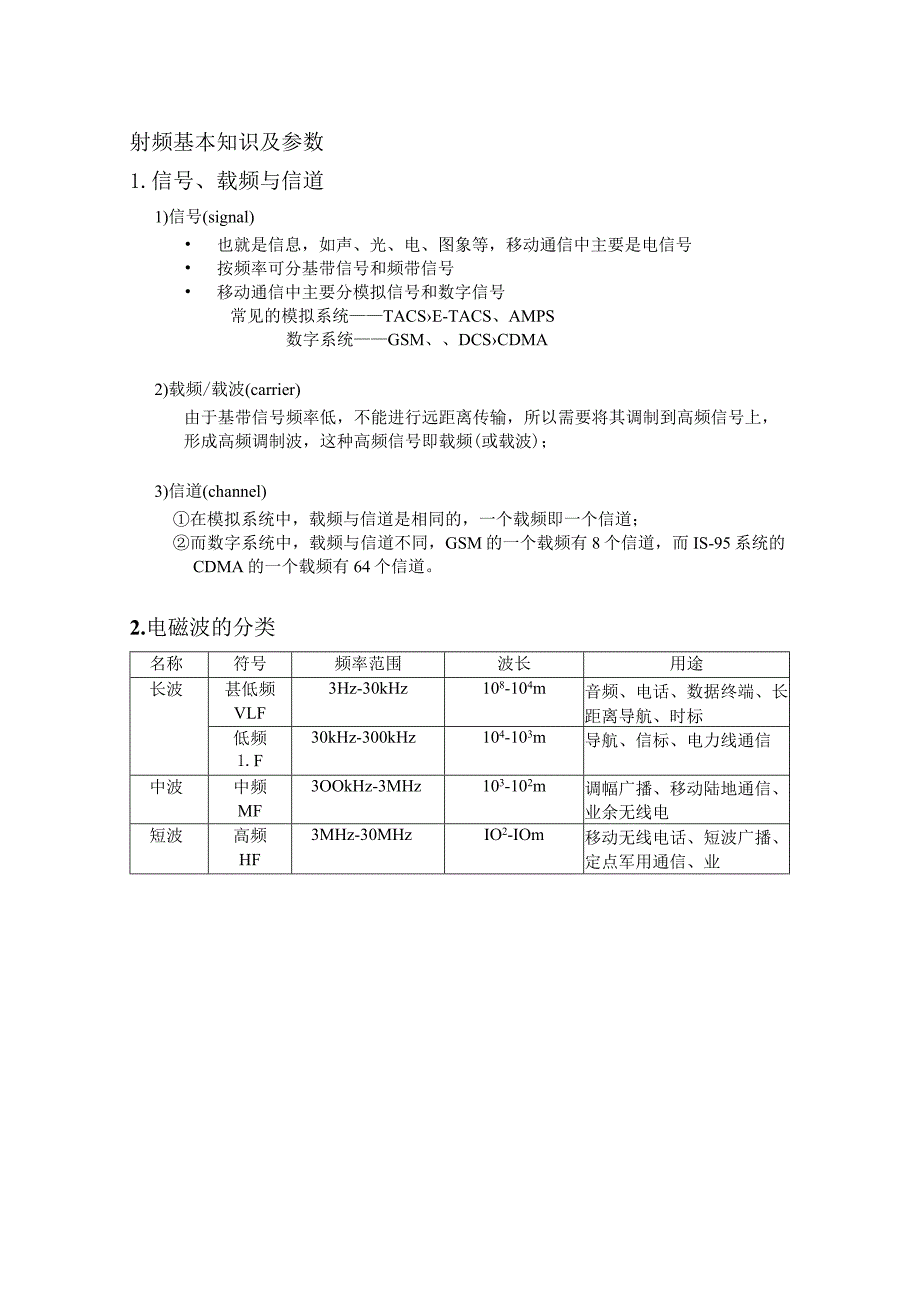

1、射频基本知识及参数1.信号、载频与信道1)信号(signal) 也就是信息，如声、光、电、图象等，移动通信中主要是电信号 按频率可分基带信号和频带信号 移动通信中主要分模拟信号和数字信号常见的模拟系统TACSE-TACS、AMPS数字系统GSM、DCSCDMA2)载频/载波(carrier)由于基带信号频率低，不能进行远距离传输，所以需要将其调制到高频信号上，形成高频调制波，这种高频信号即载频(或载波)；3)信道(channel)在模拟系统中，载频与信道是相同的，一个载频即一个信道；而数字系统中，载频与信道不同，GSM的一个载频有8个信道，而IS-95系统的CDMA的一个载频有64个信道。2.
2、电磁波的分类名称符号频率范围波长用途长波甚低频VLF3Hz-30kHz108-104m音频、电话、数据终端、长距离导航、时标低频1.F30kHz-300kHz104-103m导航、信标、电力线通信中波中频MF3OOkHz-3MHz103-102m调幅广播、移动陆地通信、业余无线电短波高频HF3MHz-30MHzIO2-IOm移动无线电话、短波广播、定点军用通信、业余无线电米波甚高频VHF3OMHz-3OOMHzIO-Im电视、调频广播、空中管制、车辆通信、导航分米波特高频UHF3OOMHz-3GHz100-IOcm电视、空间遥测、雷达导航、点对点通信、移动通信厘米波超高频SHF3GHz-3OG

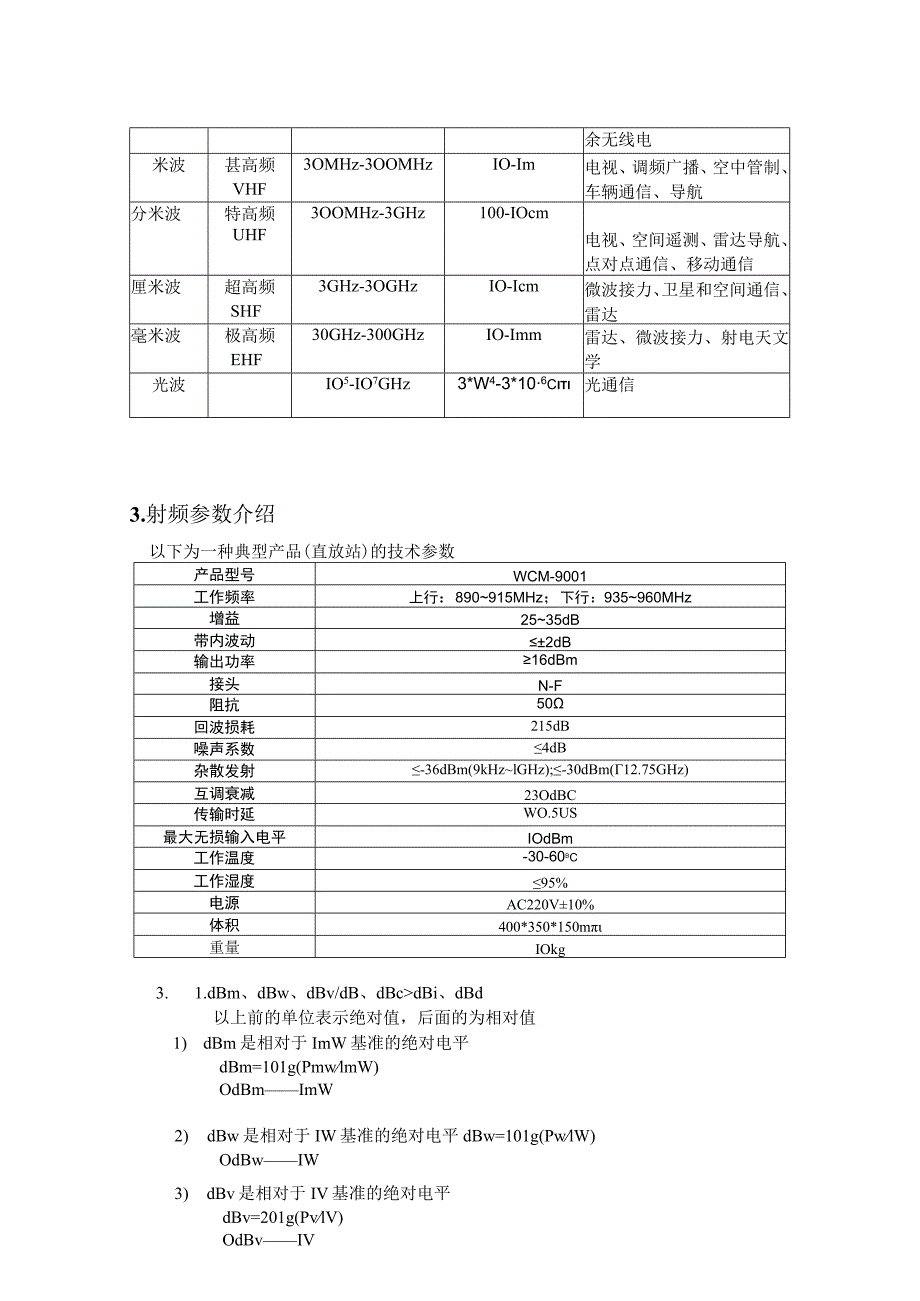

3、HzIO-Icm微波接力、卫星和空间通信、雷达毫米波极高频EHF30GHz-300GHzIO-Imm雷达、微波接力、射电天文学光波IO5-IO7GHz3*W4-3*106cITl光通信3.射频参数介绍以下为一种典型产品(直放站)的技术参数产品型号WCM-9001工作频率上行：890915MHz；下行：935960MHz增益2535dB带内波动2dB输出功率16dBm接头N-F阻抗50回波损耗215dB噪声系数4dB杂散发射-36dBm(9kHzlGHz);-30dBm(12.75GHz)互调衰减23OdBC传输时延WO.5US最大无损输入电平IOdBm工作温度-30-60bC工作湿度95%电源
4、AC220V10%体积400*350*150m重量IOkg3. 1.dBm、dBw、dBv/dB、dBcdBi、dBd以上前的单位表示绝对值，后面的为相对值1) dBm是相对于ImW基准的绝对电平dBm=101g(PmwlmW)OdBmImW2) dBw是相对于IW基准的绝对电平dBw=101g(PwlW)OdBwIW3) dBv是相对于IV基准的绝对电平dBv=201g(PvlV)OdBvIV4) dB是表示两个绝对值之间的差值IOdBm-5dBm=5dB5) dBc是特指某个绝对值与载频(Carrier)之间的差值6) dBi用于天线增益，表示某种天线相对点源天线的增益7) dBd也是用于

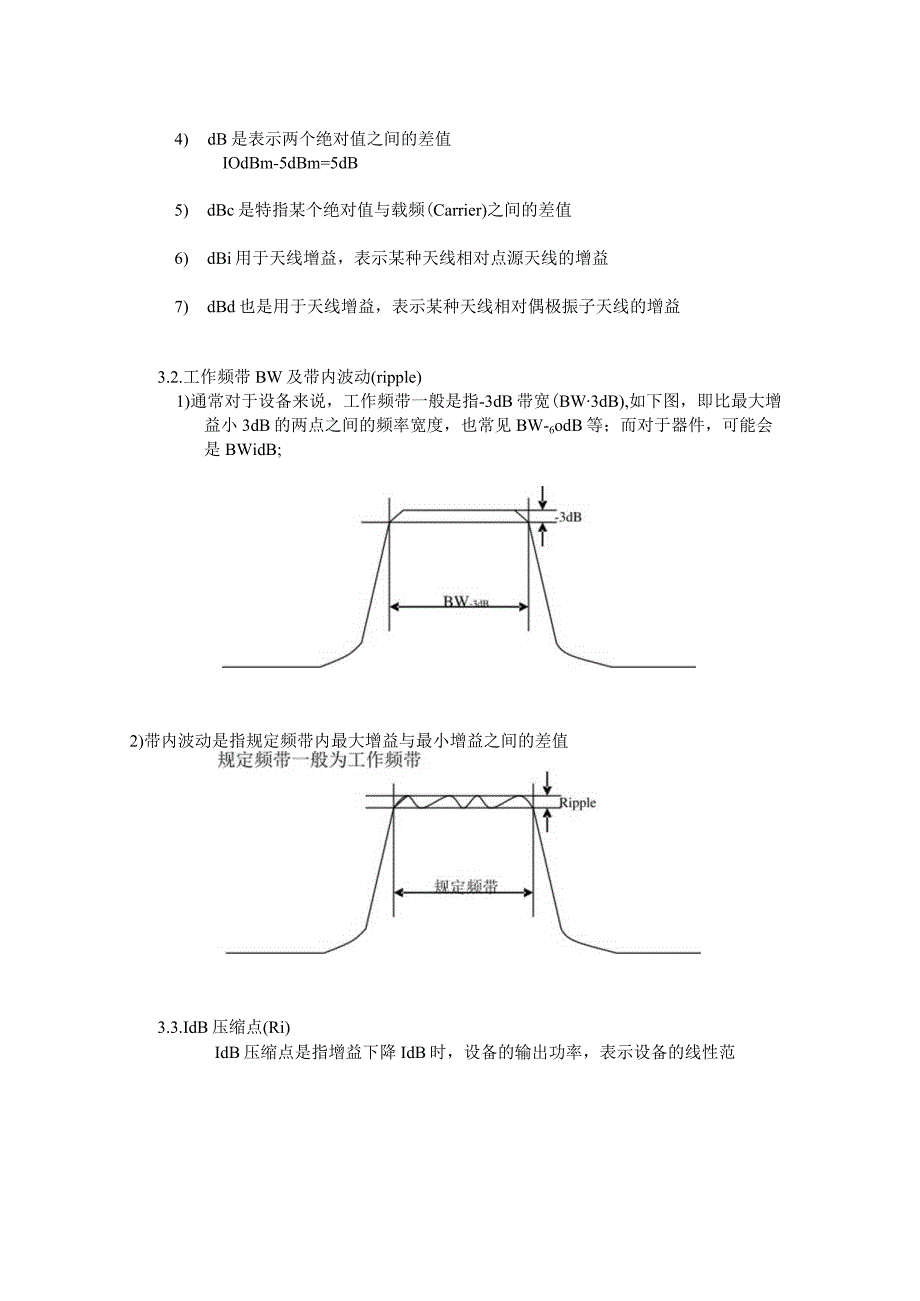

5、天线增益，表示某种天线相对偶极振子天线的增益3.2.工作频带BW及带内波动(ripple)1)通常对于设备来说，工作频带一般是指-3dB带宽(BW3dB),如下图，即比最大增益小3dB的两点之间的频率宽度，也常见BW-6odB等；而对于器件，可能会是BWidB;2)带内波动是指规定频带内最大增益与最小增益之间的差值3.3.IdB压缩点(Ri)IdB压缩点是指增益下降IdB时，设备的输出功率，表示设备的线性范3.4. 噪声系数（Nf）噪声系数是指噪声的恶化程度，定义为输出信噪比与输入信噪比的差值，可以以以下方法计算：Nt-Pno-Pni-GPno输出噪声电平Pni输入噪声电平G设备增益3.5.阻
6、抗匹配、回波损耗（returnloss）和驻波比（VSWR）D信号通过介质传输时有三种状态：无反射状态一一称为行波，完全匹配全反射状态一一称为驻波，完全不匹配行驻波状态一一不完全匹配2）通常的信号传输都是行驻波状态，具有以下参数：反射系数P=反射波Vr/入射波Vi驻波比VSWR=（1+P）/（I-P）回波损耗returnloss=201gP3.6.三阶互调（ImPC）和三阶截获点（Ip3）多个载波进入设备后，由于放大器的非线性，将产生互调干扰，一般我们用两载波状况进行分析：假定两载波的频率为fl和f2,Ai为互调产物总和（工程上一般取所有互调产物的最强点），Ai=mfl+nf2（式中m、n为正
7、数），则互调产物定义为ImPC=Ai-AfI（或Af2,取较小者）；在各类互调中三阶互调对系统的影响最大，其次是五阶互调，三阶互调图示如下：从图中可以看出，两个载波会产生两个三阶互调产物，而且这四个频率是等距的；而三阶截获点Ip3是用于表示设备的线性能力，三阶截获点越大，设备的线性范围越大；根据上图，三阶截获点的计算公式为：Ip3=Po+Impc23.7.隔离度(isolation)隔离度是指设备的信号泄漏到其它不希望到达的端口的信号强度与原信号强度的差值；隔离度不好，将对设备或系统产生恶劣影响，如对于空间直放站，收发天线隔离度不够，直放站会产生自激；对于多频室内分布系统(尤其是有CDMA与GSM合路的)，系统隔离度不够，会影响网络质量，更严重的会阻塞基站，无法通话。3.8.接收灵敏度(sensitivity)接收灵敏度反映了接收机接收微弱信号的能力，是指在保持接收机输出达到额定功率或额定信噪比的条件下，输入所需的最小信号电平。损插定传阻9lz
