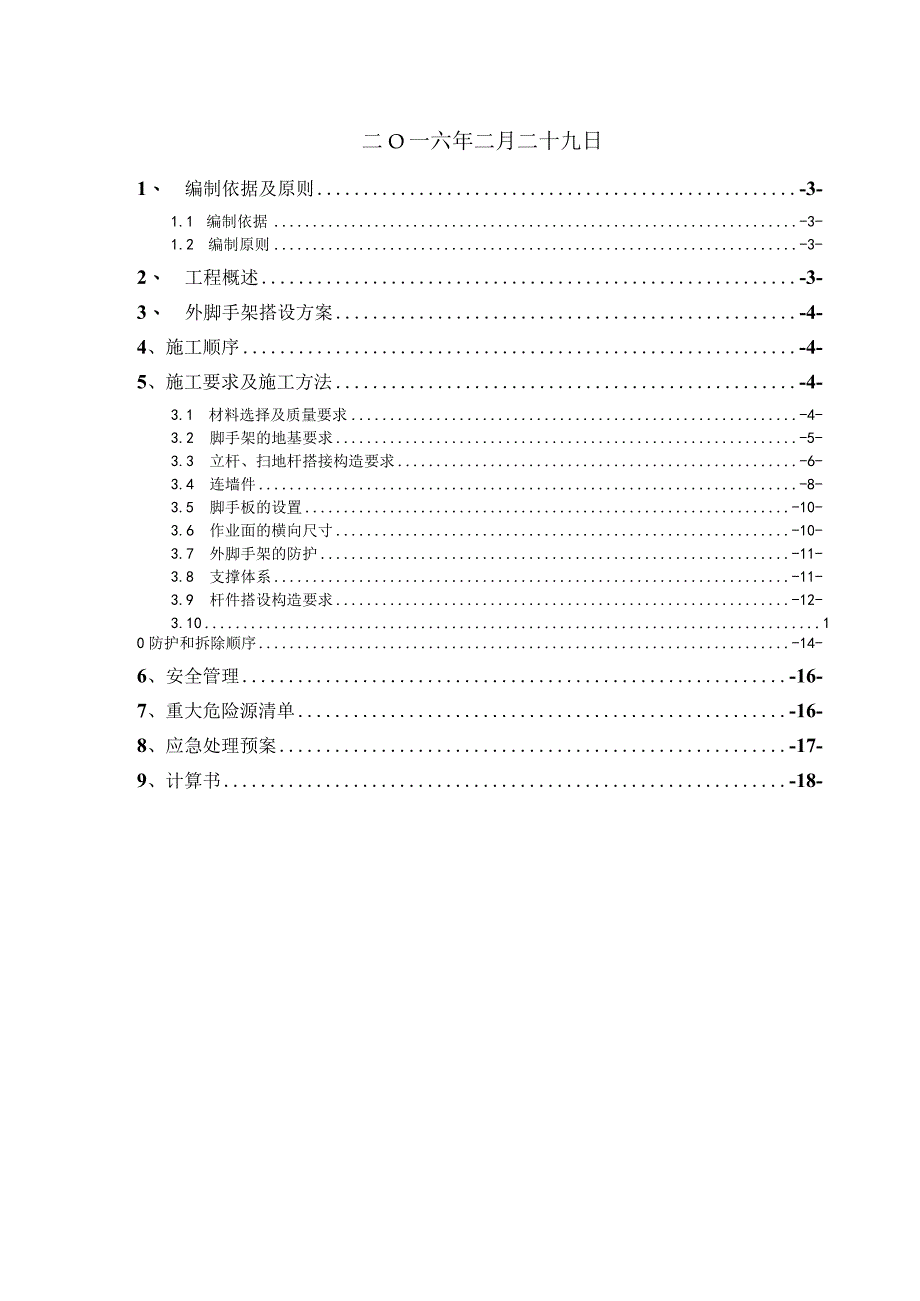

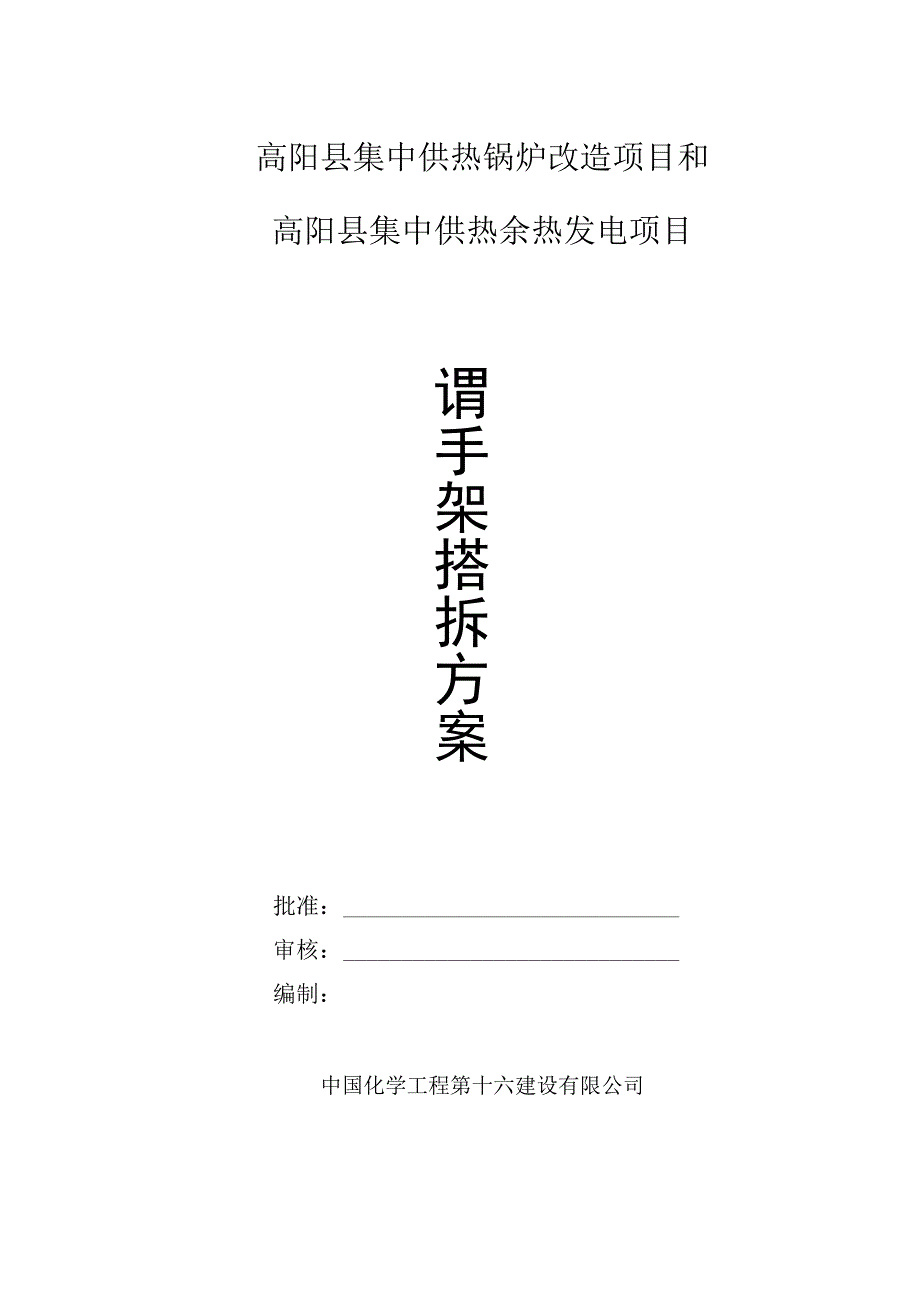

1、高阳县集中供热锅炉改造项目和高阳县集中供热余热发电项目谓手架搭拆方案批准：审核：编制：中国化学工程第十六建设有限公司二O一六年二月二十九日1、 编制依据及原则-3-1.1 编制依据-3-1.2 编制原则-3-2、 工程概述-3-3、 外脚手架搭设方案-4-4、施工顺序-4-5、施工要求及施工方法-4-3.1 材料选择及质量要求-4-3.2 脚手架的地基要求-5-3.3 立杆、扫地杆搭接构造要求-6-3.4 连墙件-8-3.5 脚手板的设置-10-3.6 作业面的横向尺寸-10-3.7 外脚手架的防护-11-3.8 支撑体系-11-3.9 杆件搭设构造要求-12-3.10 10防护和拆除顺序-1

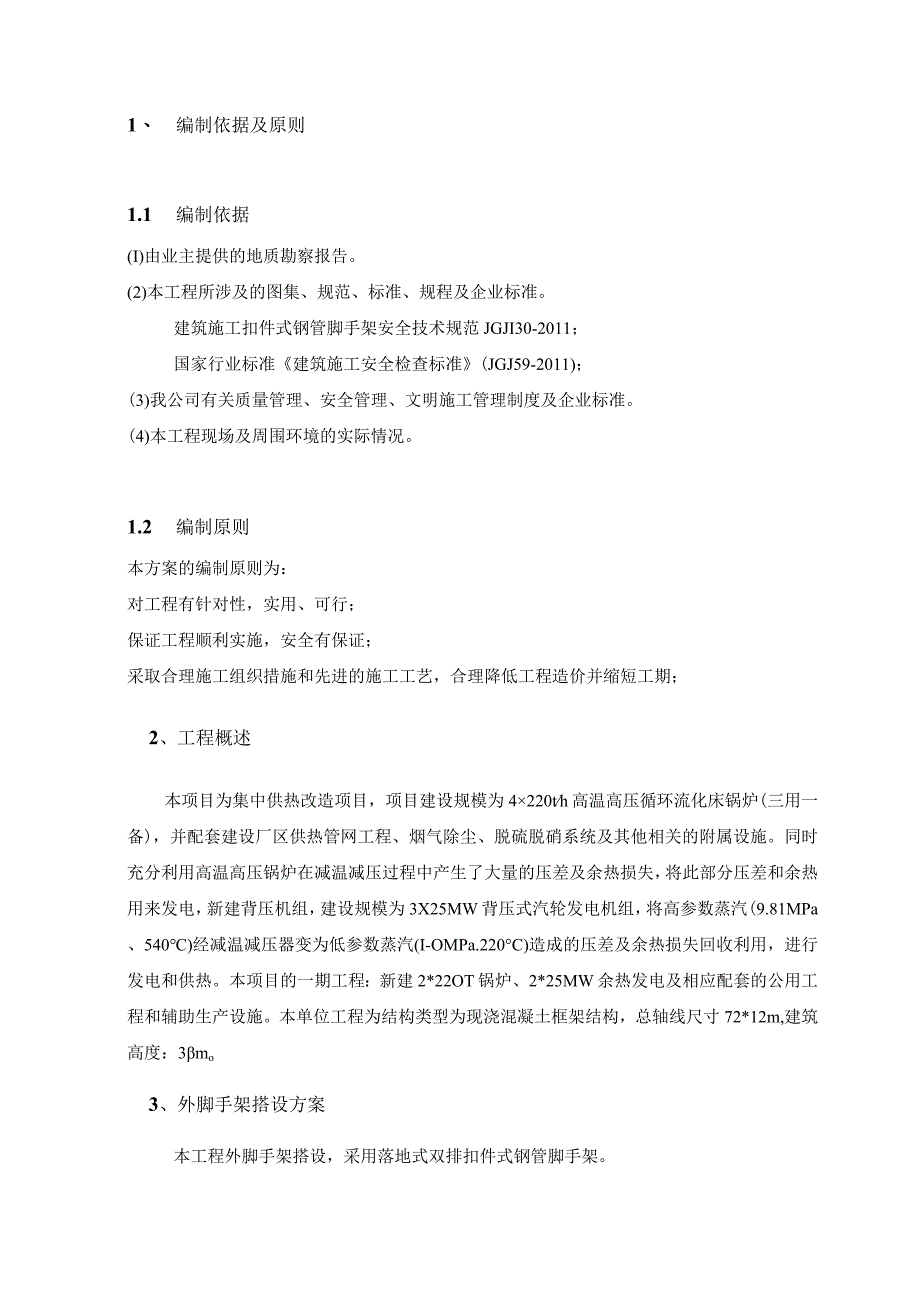

2、4-6、安全管理-16-7、重大危险源清单-16-8、应急处理预案-17-9、计算书-18-1、 编制依据及原则1.1 编制依据(I)由业主提供的地质勘察报告。(2)本工程所涉及的图集、规范、标准、规程及企业标准。建筑施工扣件式钢管脚手架安全技术规范JGJI30-2011；国家行业标准建筑施工安全检查标准(JGJ59-2011)；(3)我公司有关质量管理、安全管理、文明施工管理制度及企业标准。(4)本工程现场及周围环境的实际情况。1.2 编制原则本方案的编制原则为：对工程有针对性，实用、可行；保证工程顺利实施，安全有保证；采取合理施工组织措施和先进的施工工艺，合理降低工程造价并缩短工期；2、工
3、程概述本项目为集中供热改造项目，项目建设规模为4220th高温高压循环流化床锅炉(三用一备)，并配套建设厂区供热管网工程、烟气除尘、脱硫脱硝系统及其他相关的附属设施。同时充分利用高温高压锅炉在减温减压过程中产生了大量的压差及余热损失，将此部分压差和余热用来发电，新建背压机组，建设规模为3X25MW背压式汽轮发电机组，将高参数蒸汽(9.81MPa、540)经减温减压器变为低参数蒸汽(I-OMPa.220C)造成的压差及余热损失回收利用，进行发电和供热。本项目的一期工程：新建2*22OT锅炉、2*25MW余热发电及相应配套的公用工程和辅助生产设施。本单位工程为结构类型为现浇混凝土框架结构，总轴线尺
4、寸72*12m,建筑高度：3mo3、外脚手架搭设方案本工程外脚手架搭设，采用落地式双排扣件式钢管脚手架。脚手架立杆纵距1.5m,立杆横向间距1.05m,内排立杆距结构40cm,大横杆步距1.8m,小横杆间距0.9m。外架外立面自转角开始,全部设置夹角角度40-60度的剪刀撑。纵横向0.6m设置篙竹护栏，外挂绿色环保密目安全网。连墙件采用两步三跨，竖向间距3.60米，水平间距4.50米。计算的脚手架为双排脚手架搭设高度为36米，立杆采用单立管。同时施工2层，脚手架共铺设13层。4、施工顺序总体施工顺序：基础脚手架搭设、拆除一一层满堂脚手架搭设一外脚手架搭设一上部各层满堂脚手架及外脚手架搭设一满堂
5、脚手架拆除一主体结构、外装修完成一内装修脚手架搭设、拆除一外脚手架拆除外双排落地脚手架搭设顺序：地基处理一底板摆放一扫地杆摆放一逐个树立立杆并与扫地杆扣紧T装扫地小横杆并与立杆或扫地杆扣紧一安装第一步大横杆并扣紧一安装第一步小横杆一安装第二步大横杆、小横杆一加临时斜支撑上端与第二步大横杆扣紧，在装设两道联墙杆后方可拆除一第三步、第四步大横杆和小横杆一联墙杆一接立杆一加设剪刀撑一铺脚手板一绑护身栏杆和挡脚板一立挂安全网一如此继续往上至所需高度一验收使用f拆除一清场5、施工要求及施工方法5.1材料选择及质量要求本工程外脚手架采用扣件式钢管脚手架。5.1.1钢管：采用外径48mm,壁厚3.5mm的钢
6、管。5.1.2 钢管端部切口平整，严禁使用有严重锈蚀、弯曲、压扁或裂纹的钢管。5.1.3 用于立杆、大横杆、剪刀撑和斜杆的钢管长度应为46m,其重量不超过25kgo5.1.4 钢管材质宜使用力学性能适中的Q235钢，其材质应符合碳素结构钢（GBT700）中的相应规定。5.1.5扣件：本工程脚手架扣件共采用三种：十字扣件、旋转扣件和对接扣件。应使用与钢管管径相匹配的扣件，以保证二者的贴合面紧密严实，扣紧时接触良好，保证扣件与钢管间的摩擦力。5.1.6 严禁使用有脆裂变形、滑丝、锈蚀等的扣件，禁止使用未经检验或加工不合格的扣件。5.1.7 扣件的活动部份应能灵活转动，旋转扣件的两旋转面间隙小于Im
7、m。5.1.8 扣件质量应符合现行国家标准钢管脚手架扣件（GB15831）的规定。5.1.9 脚手板：采用木脚手板：木脚手板应采用标准的杉木或松木板，材质符合现行国家标准木结构设计规范（GBJ5）中II等材质的规定。其板厚度不小于50mm,板宽宜200250mm,板长为4m。，两端各设直径为4mm的镀锌钢丝箍两道。禁止使用有腐朽、裂缝、斜纹及大横透节等缺陷的板材。5.1.10连墙件的材质应符合现行国家标准碳素结构钢（GB/T700）中Q235-A级钢的规定。5.1.11其它辅助材料；用于绑扎、连接、围护和固定等作用的其它材料，如镀锌铁丝、密目安全网、大眼安全网、立杆下部的垫板等都必须符合相应的
8、国家标准或行业标准的规定，以确保施工的正常使用和安全可靠性。5. 1.12搭设前对进场的脚手架杆件或配件（新、旧材料）进行严格检查，符合要求的才能使用。5.1.13所有材料必须满足搭设的要求，做到材料准备充足。5. 1.14施工前，项目工程部、质量安全部和供应部应组织对进场材料的质量和数量验收合格后方可用于施工。5.2 脚手架的地基要求5.2.1 脚手架地基平整夯实，地基必须土质干燥，无液化现象。5.2.2 2.2脚手架的钢立杆不能直接立于地面上，应加设底座和垫板（或垫木）。垫板（木）厚度不小于50mm；不得在未处理的起伏不平和软硬不一的地面上直接搭设脚手架。5.2.3 脚手架地基应有可靠的排
9、水措施，防止积水浸泡地基。5.2.4 脚手架内立杆大多处在墙基回填土之上，回填土必须严格分层夯实。垫板宜采用长度不少于2跨，宽不小于200mm厚度不小于50mm的木垫板，长度为2m时垂直于墙面放置,长度大于3m时平行于墙面放置(有助于克服两立杆间的不均匀沉降)。在脚手架外侧挖一浅排水沟排除雨水(图47)。5.2.5 由于部分脚手架设置于二层楼板面上，故该部位首层的满堂脚手架要同上部脚手架一同使用，直至其上部脚手架拆除后才能拆除(留不少于4米宽最后拆除)。(a)(b)图4-1普通脚手架的基底(a)横铺垫板(b)顺铺垫板5.3 立杆、扫地杆搭接构造要求5.3.1每根立杆底部应设置底座和垫板。5.3
10、.2脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上方不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm(下图)：横向扪地杆纵向扫地杆LJ00纵、横向扫地杆构造5.3.3脚手架底层步距不应大于2m（图2）。5.3.4立杆必须用连墙件与建筑物可靠连接，连墙件布置间距宜按要求采用。5. 3.5立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接、搭接应符合下列规定：a）立杆上
11、的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头的高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3；b）搭接长度不应小于1m,应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。5.3.6立杆顶端宜高出女儿墙顶端Inb高出檐口顶端L5m。5.3.7双立杆中副立杆的高度不应低于3步，钢管长度不应小于6m。5.3.8立杆的误差控制：a）钢管立杆纵距偏差为50mm。b）钢管立杆垂直度偏差不超过1/100H,且不大于IOCm（H为脚手架总高度）。c）在脚手架的高度段H内，立杆的全部垂直偏差绝对值规定如下
12、：当H30m时，不大于50mm；当H30m时，不大于IoonimO5.4.1连墙件采用两步三跨，竖向间距3.60米，水平间距3.60米。5.4.2连墙件的布置应符合下列规定：a）连墙件的位置应设置在与立杆和大横杆相交的接点处，离节点的间距不宜大于300mm；b）应从底层第一步纵向水平杆处开始设置，沿整片脚手架均匀布置，当该处设置有困难时，应采用其它可靠措施固定；5.4.3宜优先采用菱形布置，也可采用方形、矩形布置；5.4.4一字型、开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不大于4m（2步）；5.4.5对脚手架，宜采用刚性连墙件与建筑物可靠连接，亦可采用拉筋和顶
13、撑配合使用的附墙连接方式。严禁使用仅有拉筋的柔性连墙件。5.4.6在脚手架周边的端头（包括顶端）以及转角处，要加密连墙件。5.4.7本工程刚性连墙件一般采用如下做法：短钢管、扣件与钢筋混凝土柱连接（下图）。5.4.8现浇混凝土的梁板上预埋竖向短钢管，然后用连接短钢管一端与预埋竖向短钢管用直角扣件连接，另一端用直角扣件与内立杆连接。（如下图）：连接短管5.4.9连墙件宜采用梅花形布置（如下图）。5.4.10连墙件所在位置有时可能遇到门窗洞口，可以用添加附加短钢管的办法来实现联结。5.4.11施工过程中当个别连墙件被拆除后在相当一段时期内难于补上时，必须采取有效的加强措施。如附近添设一个临时的联墙
14、杆，限制施工荷载或加强横向刚度等。5.5脚手板的设置5.5.1首层隔离层和作业层脚手板应铺满、铺稳，离开墙面120-150mmo架子上不准留单块脚手板。5.5.2脚手板在纵向的接头有对接铺设和搭接铺设二种（图7）。1.W300图7脚手板的对接和搭接（a）对接；（b）搭接1.脚手板；2.小横杆a）对接铺设的脚手板，在每块脚手板两端下面均要有小横杆、杆离板端的距离应不小于150m11b小横杆应放正、绑牢。b）搭接铺设的脚手板，要求两块脚手板端头的搭接长度应不小于200mm,接头处必须在小横杆上，脚手板与小横杆之间的不平处允许用木块垫实，不许垫砖块等易碎物体。5.5.3严禁留探头长度15Omm的探头
15、板。作业层端部脚手板探头长度应取150mm,其板长两端均应与支承杆可靠地固定。5.5.4本工程采用为竹笆脚手板，应在下列部位给予固定：a）脚手板的两端和拐角处，采用直径L2mm的镀锌钢丝固定在纵向水平杆上；b）坡道和平台的两端；c）其他可能发生滑动和翘起的部位。5.6作业面的横向尺寸5.6.1横向水平杆（小横杆）伸出纵向水平杆（大横杆）外的长度不宜小于100mnb以防止小横杆从大横杆上滑脱。5.6.2双排脚手架的里立杆距墙体的距离为400mm。以保证工人有一定的操作活动空间。5.7.1离地面2m以上铺设脚手板的作业层都要在脚手架外立杆的内侧绑两道牢固的护身栏杆和挡脚板。5.7.2两道护身栏杆离脚手架的高度分别为L2m和0.6m,紧贴外立杆内侧安设两道水平钢管。5.7.3挡脚板高度不小于180mm。5.7.4架体须超过施工操作层1.8m高，中间须加防护栏杆。5.7.5密目式安全网应紧随架体搭设高度满挂；使用的密目式安全网须是建设部认证产品。5.7.6每隔4步架须满铺脚手板，防止物体坠落，对于
