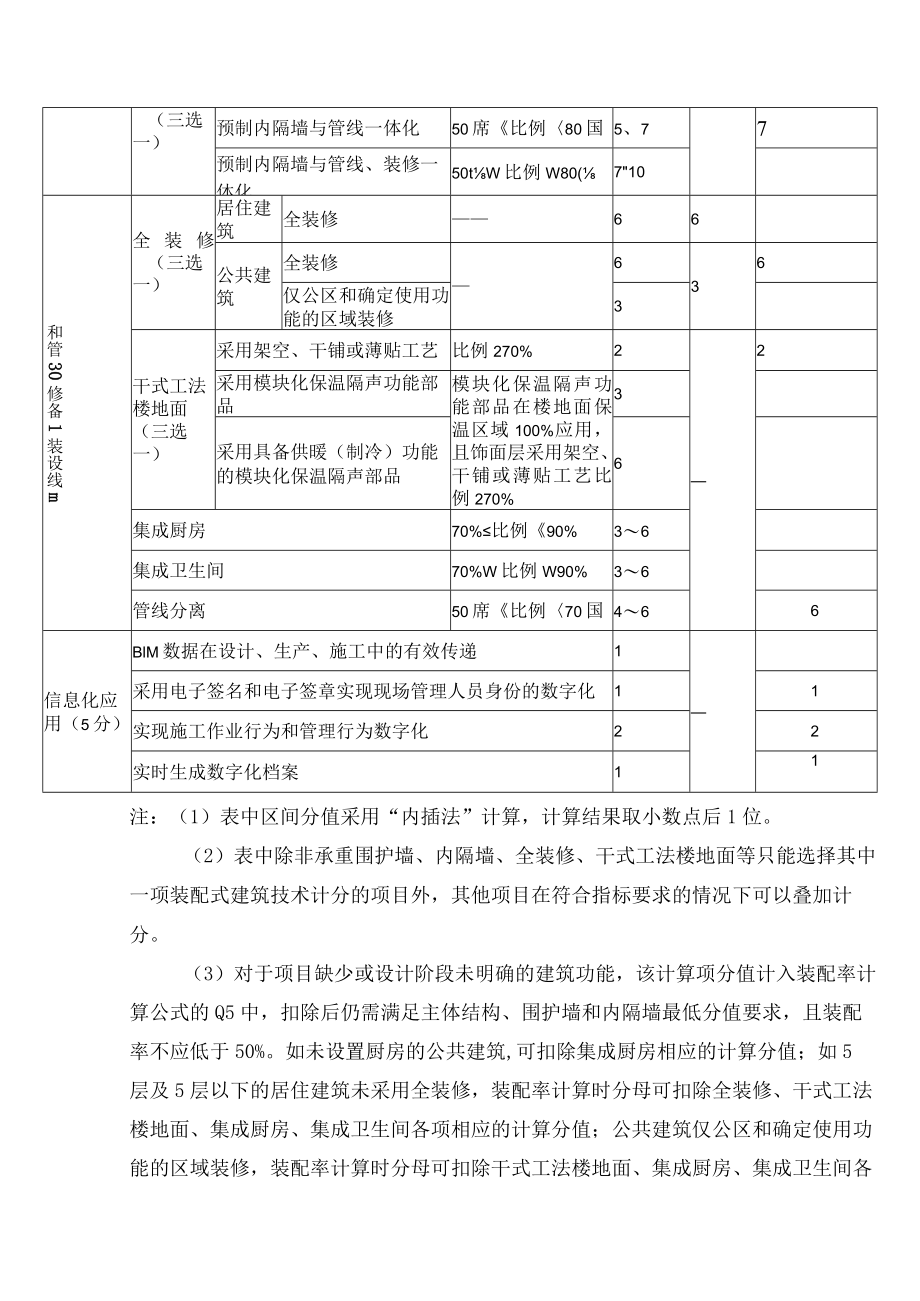

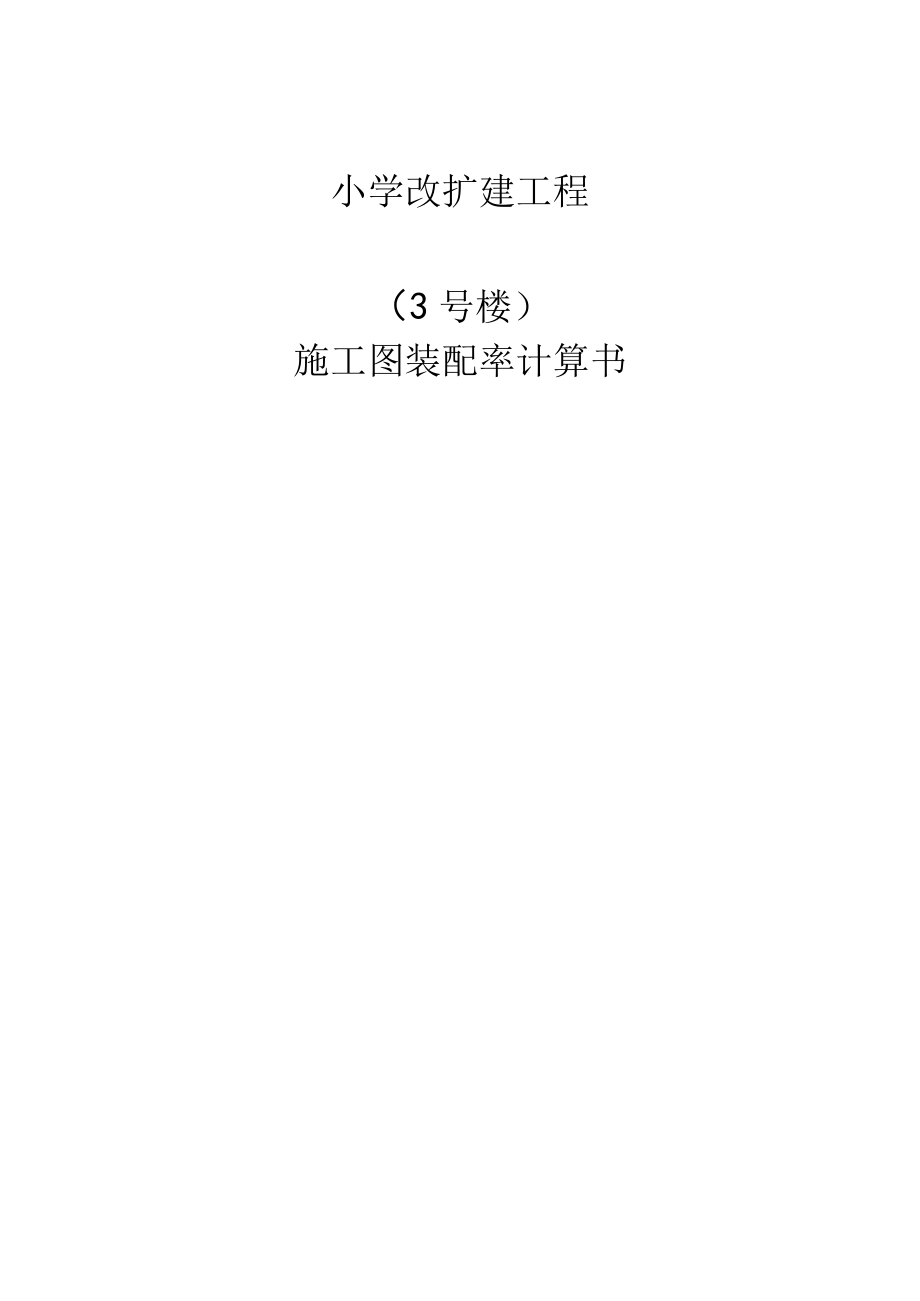

1、小学改扩建工程（3号楼）施工图装配率计算书一、装配率计算依据1 .相关文件2 .图纸各专业施工图图(CAD格式)3 .BIM模型遵循装配式建筑设计原则，对CAD图纸进行优化设计后的BIM模型。二、本项目装配率计分表表1装配式建筑计分表项目指标要求计算分值最低分值技术措施结45体主构加柱、支撑、承重墙、延性墙板等竖向构件采用预制构件15%W比例75%102520楼板、楼梯、阳台板、空调板等水平构件采用预制构件70%比例80%510采用叠合楼板(Io)采用预制梁30%W比例W50%35系统采用高精度模板施工工艺70%比例Wlo0%510高精度模板(10)预制构件采用标准化构件70%比例W90%24
2、标准化构件(2)采用成型钢筋加工配送一体化比例280%1墙隔20护内1围和墙外重墙选承护五,HF(一TrrEn-采用具有自保温功能的薄砌工艺墙体比例二100%3103采用高精度模板施工工艺的全现浇外墙比例=Io0%4采用预制围护墙比例250%5预制围护墙与保温、隔热一体化比例250%7预制围护墙与保温、隔热、装饰一体化比例250%10内隔墙采用预制内隔墙比例帆50%3（三选一）预制内隔墙与管线一体化50席比例80国5、77预制内隔墙与管线、装修一体化50tW比例W80(710和管30修备1装设线m全装修（三选一）居住建筑全装修66公共建筑全装修636仅公区和确定使用功能的区域装修3干式工法楼地
3、面（三选一）采用架空、干铺或薄贴工艺比例270%22采用模块化保温隔声功能部品模块化保温隔声功能部品在楼地面保温区域100%应用，且饰面层采用架空、干铺或薄贴工艺比例270%3采用具备供暖（制冷）功能的模块化保温隔声部品6集成厨房70%比例90%36集成卫生间70%W比例W90%36管线分离50席比例70国466信息化应用（5分）BlM数据在设计、生产、施工中的有效传递1采用电子签名和电子签章实现现场管理人员身份的数字化11实现施工作业行为和管理行为数字化22实时生成数字化档案11注：（1）表中区间分值采用“内插法”计算，计算结果取小数点后1位。（2）表中除非承重围护墙、内隔墙、全装修、干式工
4、法楼地面等只能选择其中一项装配式建筑技术计分的项目外，其他项目在符合指标要求的情况下可以叠加计分。（3）对于项目缺少或设计阶段未明确的建筑功能，该计算项分值计入装配率计算公式的Q5中，扣除后仍需满足主体结构、围护墙和内隔墙最低分值要求，且装配率不应低于50%。如未设置厨房的公共建筑,可扣除集成厨房相应的计算分值；如5层及5层以下的居住建筑未采用全装修，装配率计算时分母可扣除全装修、干式工法楼地面、集成厨房、集成卫生间各项相应的计算分值；公共建筑仅公区和确定使用功能的区域装修，装配率计算时分母可扣除干式工法楼地面、集成厨房、集成卫生间各项相应的计算分值。（4）系统采用高精度模板施工工艺：采用铝合
5、金模板、大钢模板等可达到免抹灰效果且水平构件和竖向构件成型平整度偏差不大于4mm2m的施工工艺。（5）标准化设计：预制构件采用标准化构件数量占预制构件总数量的比例（包括梁、楼板、楼梯、阳台板、空调板等水平构件以及柱、支撑、承重墙、延性墙板等竖向构件），其中标准化构件指外形尺寸相同（不考虑预留、预埋、孔洞等因素）且数量不少于50件的预制构件。（6）采用成型钢筋加工配送一体化：在非施工现场的固定场所，采用成套自动化钢筋加工设备和信息化生产管理系统，实现工厂化生产，按施工图设计文件规定的形状、尺寸和要求将钢筋加工成工程所需的钢筋制品，并配送到施工现场的应用模式。（7）预制围护墙与保温、隔热、装饰一体
6、化（预制围护墙与保温、隔热一体化）：围护墙通过采用墙体与保温、隔热、装饰（围护墙与保温、隔热）的一体化集成，满足围护、保温、隔热、装饰（围护、保温、隔热）要求。预制围护墙与保温、隔热一体化主要包括满足自保温功能的预制墙板、现场组装骨架外墙、建筑幕墙等，预制围护墙与保温、隔热、装饰一体化是指在上述基础上集成清水饰面、涂料饰面、瓷砖反打等。（8）预制内隔墙：采用干式工法安装的非承重内隔墙，主要包括轻质条板隔墙、轻钢龙骨隔墙、组合玻璃隔断等；预制内隔墙计算时可不扣除含门、窗、预留洞口等墙体的长度，预制内隔墙底部、顶部不应采用湿作业砌筑墙体。（9）预制内隔墙与管线一体化（预制内隔墙与管线、装修一体化）
7、：设计阶段进行一体化集成设计，在管线综合设计的基础上，实现预制内隔墙与管线的集成（以及与装修的一体化），特点是不需要在预制内隔墙安装后开槽（以及湿作业装修）。（10）集成厨房：地面、顶面、墙面、橱柜、厨房设备及管线等通过集成设计、工厂生产，在现场主要采用干式工法装配而成的厨房。当橱柜、设备等安装到位，且墙面、顶面和地面采用干式工法的比例大于70%时，应认定为集成厨房。（11）集成卫生间：地面、顶面、墙面、洁具设备及管线等通过集成设计、工厂生产，在现场主要采用干式工法装配而成的卫生间。当洁具设备等安装到位，且墙面、顶面和地面采用干式工法的比例大于70%时，应认定为集成卫生间。（12）干式工法楼地
8、面a.采用架空、干铺或薄贴工艺:楼地面基层一次成型，施工精度达到免湿作业找平要求，将工厂生产的楼地面饰面材料采用架空、干铺或薄贴等工艺在现场进行组合安装，例如架空地板、木地板或薄贴地砖等（薄贴工艺采用瓷砖粘结剂进行铺贴，厚度在5IOmm以内）；b.采用模块化保温隔声部品或具备供暖（制冷）功能的模块化保温隔声部品：将工厂生产的具备保温隔声功能的模块化产品或具备保温隔声、供暖（或制冷）功能一体化的模块化产品在现场进行组合安装；模块化产品下部的现浇找平、结合层可不采用干式工法，但上部产品安装必须采用干式工法，若其上部采用湿作业找平，则该地面不认定为干式工法楼地面。（13）信息化应用a.BlM数据在设
9、计、施工、生产中的有效传递：项目参建各方基于同一数据模型进行数据共享，实现BIM数据在设计、生产、施工全过程的有效传递；b.采用电子签名和电子签章实现现场管理人员身份的数字化：在项目全过程采用电子签名和电子签章，实现工程现场管理人员身份数字化，保证项目管理人员到岗履职；C.实现施工作业行为和管理行为数字化：对装配式建筑的关键节点、关键工序采用数字化手段进行质量管控和行为记录，并实时上传数据，保证线上线下数据的一致性；d.实时生成数字化档案：基于施工作业行为和项目管理行为数据,实时形成数字化档案，并保证档案的真实性和工程质量的可追溯性，数字化档案需同时满足我市城建档案管理相关要求1.主体结构D楼
10、板、楼梯、阳台板、空调板等水平构件中预制部品部件的应用比例应按下式计算：qlb=AlbA100%式中：qlb楼板、楼梯、阳台板、空调板等水平构件中预制部品部件的应用比例；Alb各楼层中预制楼板、楼梯、阳台板、空调板等构件的水平投影面积之和（不包括梁、楼板、柱、剪力墙之间重叠的面积）；A地上建筑面积。以下楼层或部位当采用现浇楼盖时可在地上建筑面积A中扣除相应的结构投影面积：（1）结构转换层及其相邻楼层；（2）屋面层及其以上的楼梯间、电梯机房、设备间等辅助房间。预制叠合板面积统计表层数建筑面积（m2）叠合板面积（m2）楼（屋）面板预制率1/2387.90315.2681.27%3387.90315
11、.2681.27%屋面/合计775.80630.5281.27%特别说明：多功能厅大跨度区域，为保证结构安全性，楼板采用现浇混凝士,故其面积从预制构件水平投影面积和地上建筑面积中均扣除。3号楼各楼层中预制楼板、楼梯、阳台板、空调板等构件的水平投影面积之和为630.52m2地上建筑面积为775.80m2qlb=AlbA100%=630.52/775.80X100%=81.27%该项的得10分2）系统采用高精度模板施工工艺的应用比例应按下式计算：qld=AldAm100%式中：qld柱、承重墙、延性墙板、梁等主体结构中高精度模板施工工艺的应用比例；Ald柱、承重墙、延性墙板、梁等主体结构采用高精度
12、模板施工工艺的模板展开面积之和；Am柱、承重墙、延性墙板、梁等主体结构混凝土模板展开面积之和。3号楼的柱、承重墙、延性墙板、梁等主体结构均100%采用高精度模板施工工艺。该项的得10分3）采用标准化构件（如梁、楼板、楼梯、阳台板、空调板等水平构件以及柱、支撑、承重墙、延性墙板等竖向构件）的应用比例按下式计算：qle=NleN100%式中：qle标准化预制构件的应用比例；Nle标准化预制构件总数量；N各类预制构件的总数量。本项目同一批次实施的共有3栋装配式建筑，2-4号楼之间有相同空间模块，故在计算标准化得分时将2-4楼建筑划分为一个标准化计算单元，2-4楼地上建筑面积S合计为18544.94值
13、15000疔，得出标准化构件定义条件n=20+20XS/IOoOo=57件，经统计，2-4号楼的各规格的预制构件应用数量不小于57件的有2616件，均可定义为标准化预制构。2-4号楼的标准化预制构件总数量1802,各类预制构件的总数量2532qle=NleN100%=1802/2532X100%=71.17%该项的得2分2 .非承重围护墙围护3号楼外围护墙全部采用蒸气加压混凝土精确砌块设计，应用比例为100%该项的得3分3 .采用预制内隔墙采用预制内隔墙与管线一体化的应用比例应按下式计算：q2f=L2fLn2100%式中：q2f采用预制内隔墙与管线一体化的应用比例；L2f各楼层内隔墙采用预制内
