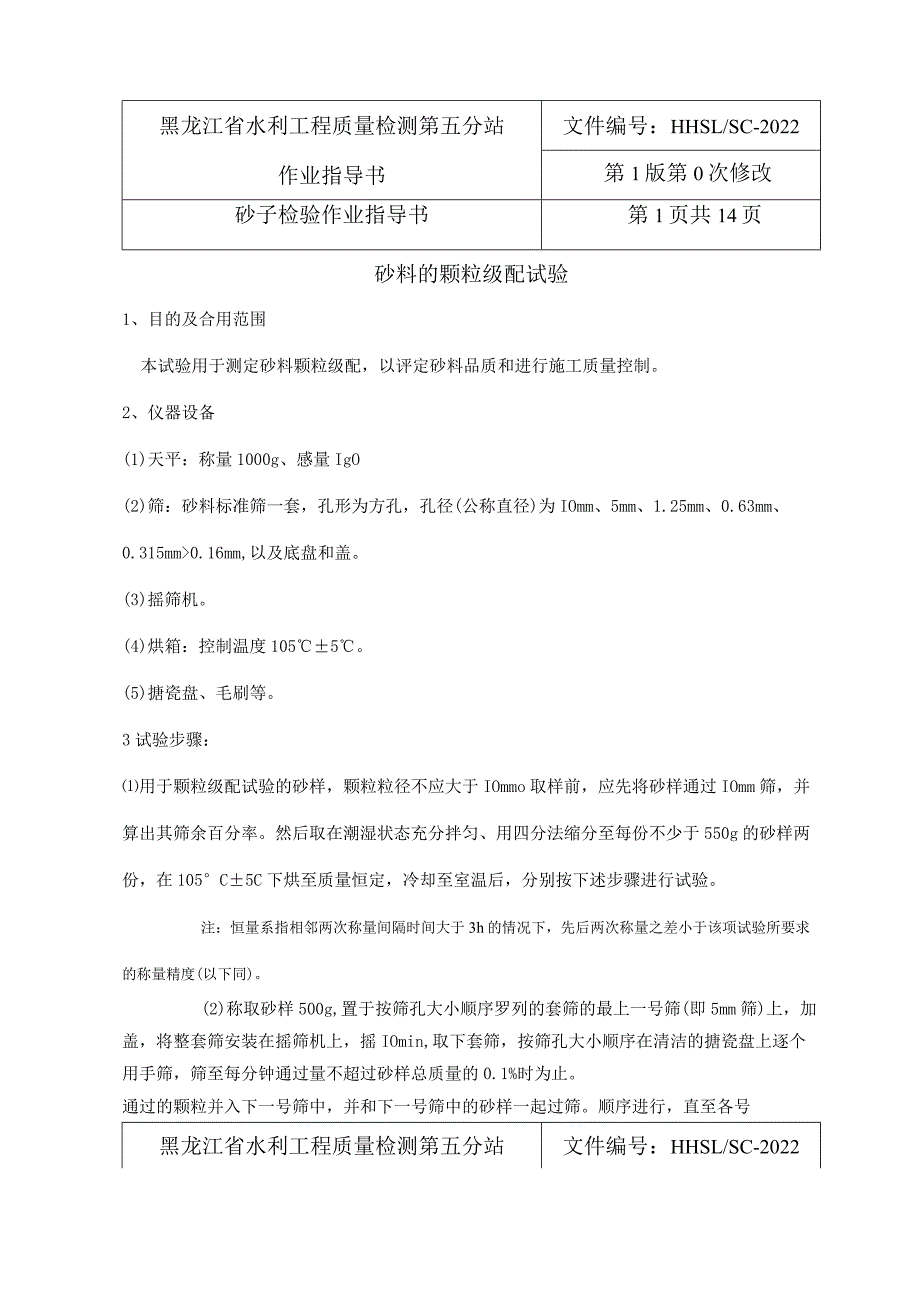

1、黑龙江省水利工程质量检测第五分站作业指导书文件编号：HHSL/SC-2022第1版第0次修改砂子检验作业指导书第1页共14页砂料的颗粒级配试验1、目的及合用范围本试验用于测定砂料颗粒级配，以评定砂料品质和进行施工质量控制。2、仪器设备(1)天平：称量1000g、感量IgO(2)筛：砂料标准筛一套，孔形为方孔，孔径(公称直径)为IOmm、5mm、1.25mm、0.63mm、0.315mm0.16mm,以及底盘和盖。(3)摇筛机。(4)烘箱：控制温度1055。(5)搪瓷盘、毛刷等。3试验步骤：用于颗粒级配试验的砂样，颗粒粒径不应大于IOmmo取样前，应先将砂样通过IOmm筛，并算出其筛余百分率。然
2、后取在潮湿状态充分拌匀、用四分法缩分至每份不少于550g的砂样两份，在105C5C下烘至质量恒定，冷却至室温后，分别按下述步骤进行试验。注：恒量系指相邻两次称量间隔时间大于3h的情况下，先后两次称量之差小于该项试验所要求的称量精度(以下同)。(2)称取砂样500g,置于按筛孔大小顺序罗列的套筛的最上一号筛(即5mm筛)上，加盖，将整套筛安装在摇筛机上，摇IOmin,取下套筛，按筛孔大小顺序在清洁的搪瓷盘上逐个用手筛，筛至每分钟通过量不超过砂样总质量的0.1%时为止。通过的颗粒并入下一号筛中，并和下一号筛中的砂样一起过筛。顺序进行，直至各号黑龙江省水利工程质量检测第五分站文件编号：HHSL/SC

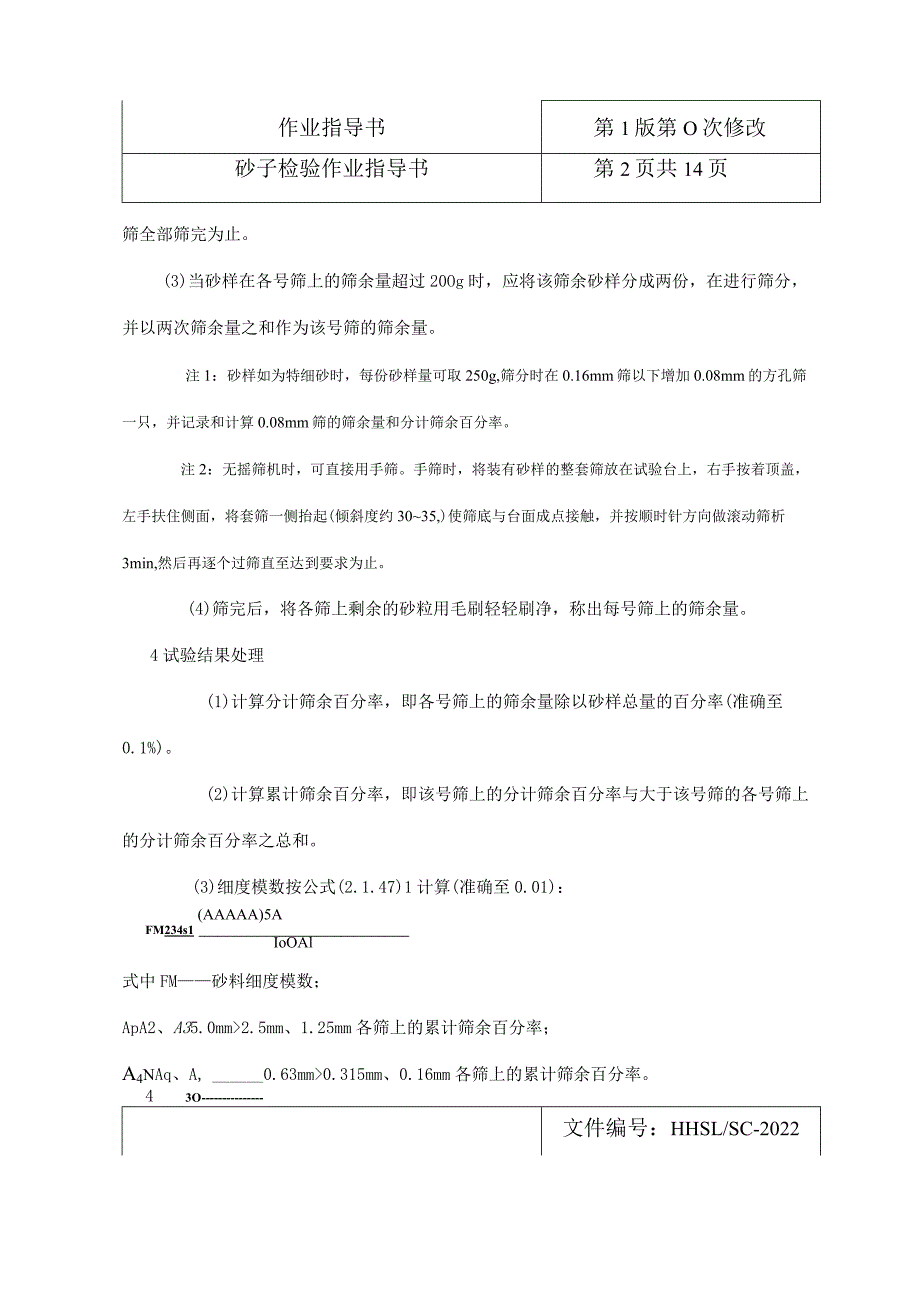

3、-2022作业指导书第1版第O次修改砂子检验作业指导书第2页共14页筛全部筛完为止。(3)当砂样在各号筛上的筛余量超过20Og时，应将该筛余砂样分成两份，在进行筛分，并以两次筛余量之和作为该号筛的筛余量。注1：砂样如为特细砂时，每份砂样量可取250g,筛分时在0.16mm筛以下增加0.08mm的方孔筛一只，并记录和计算0.08mm筛的筛余量和分计筛余百分率。注2：无摇筛机时，可直接用手筛。手筛时，将装有砂样的整套筛放在试验台上，右手按着顶盖，左手扶住侧面，将套筛一侧抬起(倾斜度约3035,)使筛底与台面成点接触，并按顺时针方向做滚动筛析3min,然后再逐个过筛直至达到要求为止。(4)筛完后，将
4、各筛上剩余的砂粒用毛刷轻轻刷净，称出每号筛上的筛余量。4试验结果处理(1)计算分计筛余百分率，即各号筛上的筛余量除以砂样总量的百分率(准确至0.1%)。(2)计算累计筛余百分率，即该号筛上的分计筛余百分率与大于该号筛的各号筛上的分计筛余百分率之总和。(3)细度模数按公式(2.1.47)1计算(准确至0.01)：(AAAAA)5AFM234s1IoOAl式中FM砂料细度模数；ApA2、A35.0mm2.5mm、1.25mm各筛上的累计筛余百分率；A4nAq、A,0.63mm0.315mm、0.16mm各筛上的累计筛余百分率。43O黑龙江省水利工程质量检测第五分站作业指导书文件编号：HHSL/SC
5、-2022第1版第0次修改砂子检验作业指导书第3页共14页(4)以两次测值的平均值作为试验结果。如各筛筛余量和底盘中粉砂质量的总和与原试样质量相差超过试样量的1%时；或者两次测试的细度模数相差超过0.2时，应重做试验。(5)根据各号筛的累计筛余百分率测定值绘制筛分曲线。(6)对细砂或者特细砂，根据筛分结果也可按公式(2.1.4/)2和公式(2.1.4/)3计算砂料的平均粒径：dG；mo.511P?QT70.020.0024a6a5a4a3a2G=a+a+a+a+a23456式中dm砂料颗粒的平均粒径，mm；a、a、a2.5mm、1.25mm、0.63mm孔径筛上的筛余量，g；234aa0.3I
6、5mm、0.16mm孔径筛上的筛余量，go56黑龙江省水利工程质量检测第五分站作业指导书文件编号：HHSL/SC-2022第1版第0次修改砂子检验作业指导书第4页共14页砂料表观密度及吸水率试验1、目的及合用范围供混凝土配合比计算和本试验用于测定砂料表观密度、饱和而表观密度及吸水率,评定砂料质量。2、仪器设备1）天平：称量IOoog、感量0.5g。2）容量瓶:IOOOmL o3）烘箱：控制温度105oC5oC 。4）手提吹风机。5） 5mm标准筛。6）饱和面干试模：金属制，上口直径38mm,下口直径89mm,高73mm。另附铁制捣棒，直径25mm,质量340g,如图2.2.2所示。7）温度计、
7、搪瓷盘、毛刷、吸水纸等。3、试验步骤3.1砂样制备将砂料通过5mm筛，用四分法取样，并置于105C5C烘箱中烘至质量恒定，冷却至室温备用O注：本节中所指的“砂样均系按上述方法处理后的砂料。另有规定者除外。3.2 干砂表观密度称取砂样600g（G1）两份。按下述步骤分别进行测试。黑龙江省水利工程质量检测第五分站作业指导书文件编号：HHSL/SC-2022第1版第O次修改砂子检验作业指导书第5页共14页(2)将砂样装入盛半瓶水的容量瓶中，用手旋转摇动容量瓶，使砂样充分搅动，排除气泡，塞紧瓶盖，静置24h,量出瓶内水温，然后用移液管加水至容量瓶颈刻度线处，塞紧瓶盖，擦干瓶外水分，称其质量G2。(3)
8、将瓶内的水和砂样全部倒出，洗净容量瓶，再向瓶内注水至瓶颈刻度线处，擦干瓶外水分，称其质量G3。3.3 饱和面干砂表观密度称取砂样约1500g,装入搪瓷盘中，注入清水，使水面高出2cm摆布，用玻璃棒轻轻搅拌，排出气泡。静置24h后将水倒出，摊开砂样，用手提吹风机徐徐吹入暖风，并不断翻拌砂样，使砂样表面的水分均匀蒸发。 2.13宁,的情况 *本,令干供群I CG域母手将砂样粉两层装入饱和面干试模中，第一层装入试模高度的一半，一手按住试模不得错动，一手用捣棒自砂样表面高约ICm处自由落下，均匀插捣13次a,第二层装满试模，再插捣13次。刮平模口后，垂直将试模轻轻提起。如砂样呈图223(a)的形状，说
9、明砂样表面水多，应继续吹干，然后再按上述方法进行试验，直至试模提起后，砂样开始坍落呈图2.2.3(b)的形状，即为饱和面干状态。如试模提起后，试样呈图2.2.3(C)的形状，说明砂样已过分干燥；此时应喷水510ml,将砂样充分拌匀，加盖后静置30min,再按上述方法进行试验，直至达到要求为止。黑龙江省水利工程质量检测第五分站作业指导书文件编号：HHSL/SC-2022第1版第0次修改砂子检验作业指导书第6页共14页注：如第一次提起试模，已浮现图2.2.3(b)状态，则砂样有可能已稍偏干，此时应洒水，加盖，静置片刻，再按上述方法进行试验。注a：特细砂，分两层各插捣五次，多棱角的山砂、风化砂，分两
10、层各插捣10次。迅速称取饱和面干砂样600g(G0)两份，分别装入两个盛半瓶水的容量瓶内，用手旋转摇动容量瓶，排除气泡后，静置30min,测瓶内水温，然后加水至容量瓶颈刻度线处，塞紧瓶盖，擦干瓶外水分，称出质量G4。倒出瓶内的水和砂样，将瓶洗净，再注水至瓶颈刻度线处，擦干瓶外水分，塞紧瓶盖，称出质量G3。注：砂料表观密度检查，允许在室温20C5C下进行，在检验操作过程中，两次加入容量瓶中的水，其温差不得超过2。3.4 砂料饱和面干吸水率的测定。称取饱和面干砂样50Og(Go)两份，烘至质量恒定，冷却至室温后称出质量G。4试验结果处理(1)干砂表观密度按公式(2.241计)算(准确至IOkg/m
11、3)：Gi100O(2.2.4/1)G6I32式中干砂表观密度，kgn;G烘干砂质量，g:G：烘干砂样，水及容量瓶总质量，g;G1豕及容量瓶总质量，go(2)饱和面干砂表观密度按公式(2.2.4/2)计算(准确至IOkg/m3)：黑龙江省水利工程质量检测第五分站作业指导书文件编号：HHSL/SC-2022第1版第0次修改砂子检验作业指导书第7页共14页GI100O(2.2.4/)2计算(准确至IOkg/m3)：GOG3C4式中饱和面干砂表观密度，kg/m3；G饱和面干砂样质量，g;G；水及容量瓶总质量，g;G：饱和面干砂样、水及容量瓶总质量，go(3)嬴面干吸水率按公式(2.2.4/3)或者公
12、式(224/4)计算(准确至0.1%)：GGa%100(2.2.4/)3IGaOG(2.2.4/)42C0式中a以干砂为基础的饱和面干吸水率，%；I%以饱和面干砂为基础的饱和面干吸水率，%;G一饱和面干砂样质量，g;0G烘干砂样质量，go(4)以两次测值的平均值作为试验结果。如两次表观密度测值相差大于20kgw或者两次吸水率测值相差大于0.2%时，应重做试验。黑龙江省水利工程质量检测第五分站作业指导书文件编号：HHSL/SC-2022第1版第O次修改砂子检验作业指导书第8页共14页砂料堆积密度及空隙率试验1、目的及合用范围本试验用于测定砂料堆积密度及空隙率，平定砂料品质。2、仪器设备天平：称量
