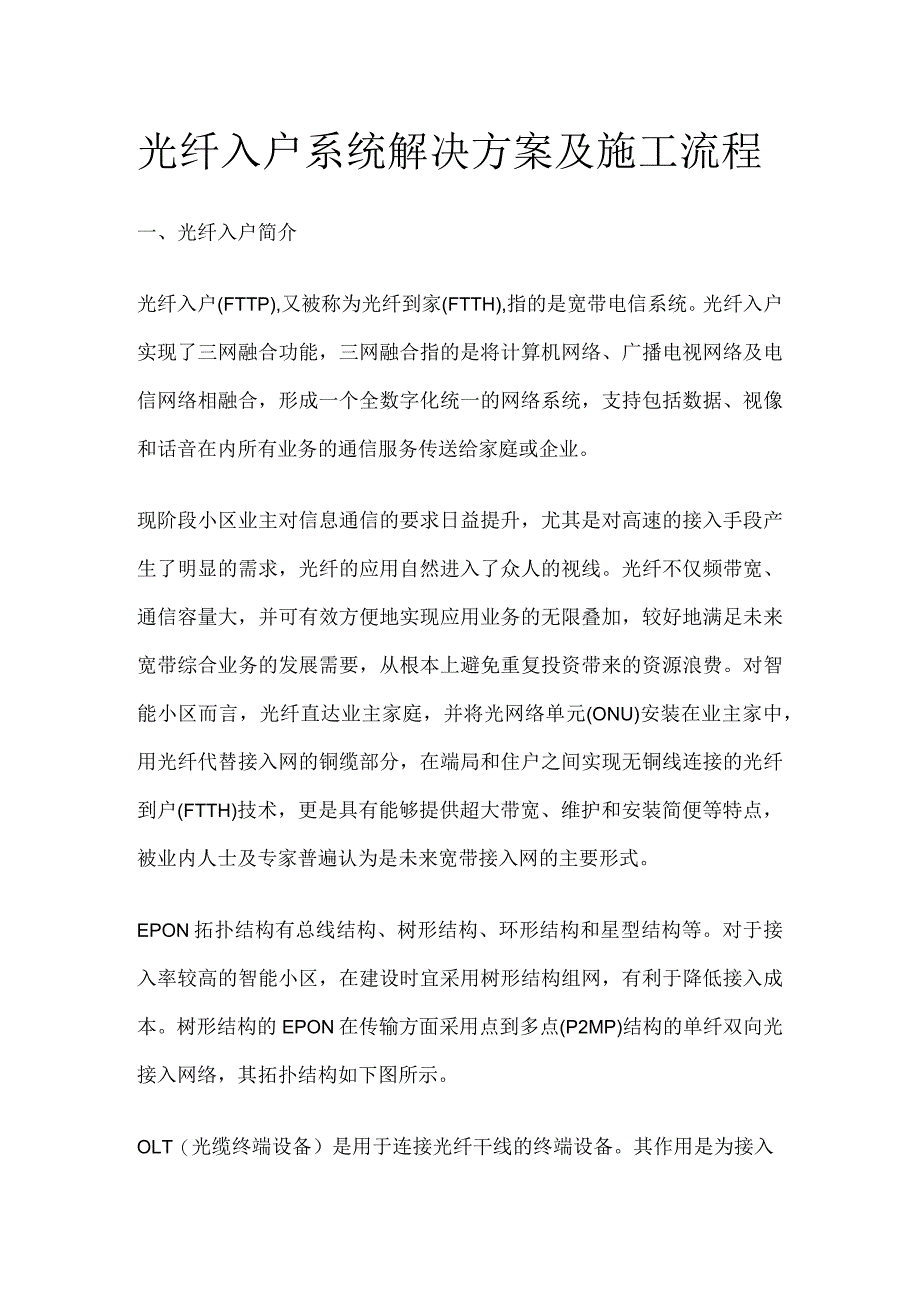

1、光纤入户系统解决方案及施工流程一、光纤入户简介光纤入户(FTTP),又被称为光纤到家(FTTH),指的是宽带电信系统。光纤入户实现了三网融合功能，三网融合指的是将计算机网络、广播电视网络及电信网络相融合，形成一个全数字化统一的网络系统，支持包括数据、视像和话音在内所有业务的通信服务传送给家庭或企业。现阶段小区业主对信息通信的要求日益提升，尤其是对高速的接入手段产生了明显的需求，光纤的应用自然进入了众人的视线。光纤不仅频带宽、通信容量大，并可有效方便地实现应用业务的无限叠加，较好地满足未来宽带综合业务的发展需要，从根本上避免重复投资带来的资源浪费。对智能小区而言，光纤直达业主家庭，并将光网络单元
2、(ONU)安装在业主家中，用光纤代替接入网的铜缆部分，在端局和住户之间实现无铜线连接的光纤到户(FTTH)技术，更是具有能够提供超大带宽、维护和安装简便等特点，被业内人士及专家普遍认为是未来宽带接入网的主要形式。EPON拓扑结构有总线结构、树形结构、环形结构和星型结构等。对于接入率较高的智能小区，在建设时宜采用树形结构组网，有利于降低接入成本。树形结构的EPON在传输方面采用点到多点(P2MP)结构的单纤双向光接入网络，其拓扑结构如下图所示。OLT（光缆终端设备）是用于连接光纤干线的终端设备。其作用是为接入网提供与本地交换机之间的接口，将交换机的交换功能与用户接入完全隔开。一方面将承载各种业务

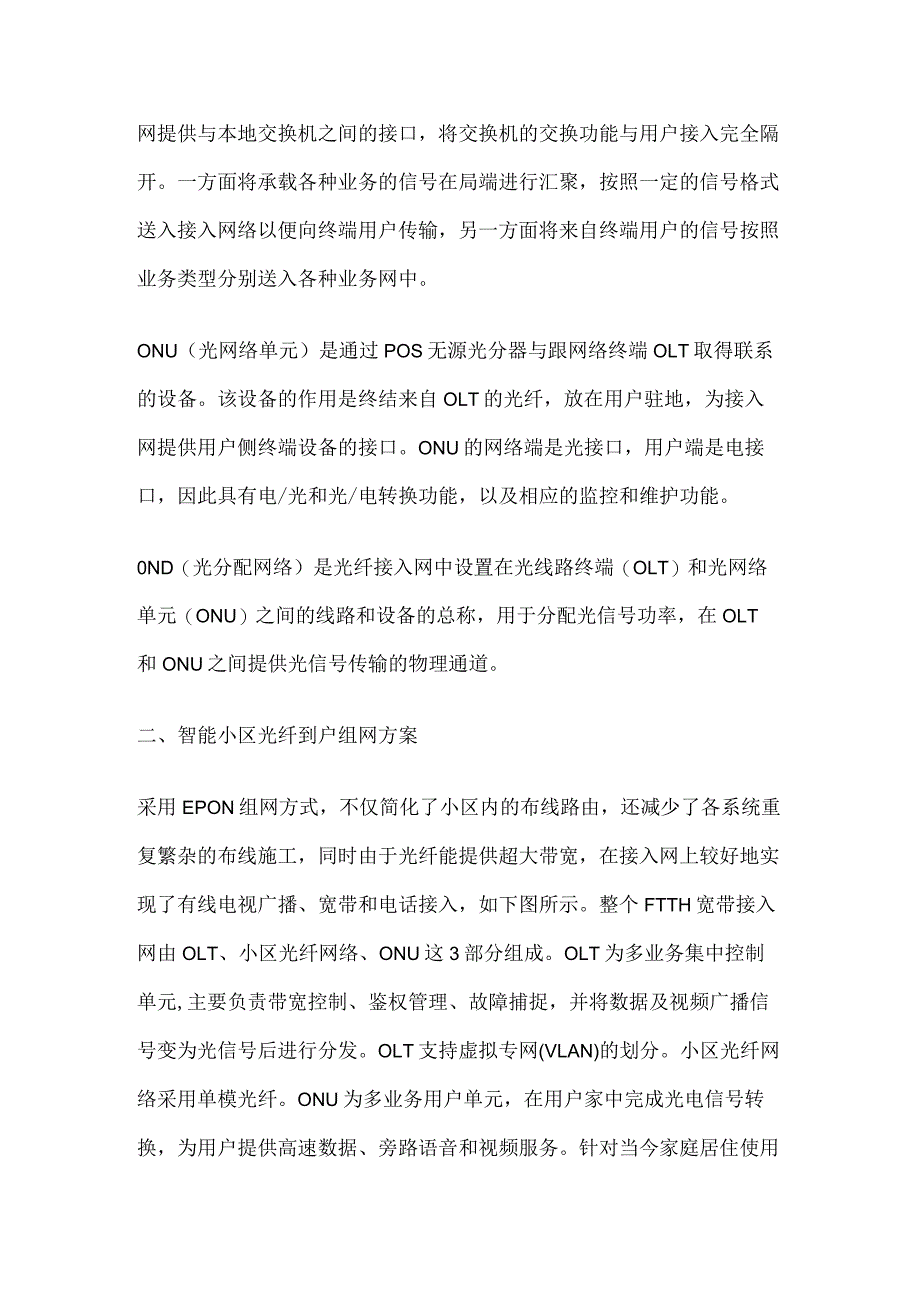

3、的信号在局端进行汇聚，按照一定的信号格式送入接入网络以便向终端用户传输，另一方面将来自终端用户的信号按照业务类型分别送入各种业务网中。ONU（光网络单元）是通过POS无源光分器与跟网络终端OLT取得联系的设备。该设备的作用是终结来自OLT的光纤，放在用户驻地，为接入网提供用户侧终端设备的接口。ONU的网络端是光接口，用户端是电接口，因此具有电/光和光/电转换功能，以及相应的监控和维护功能。0ND（光分配网络）是光纤接入网中设置在光线路终端（OLT）和光网络单元（ONU）之间的线路和设备的总称，用于分配光信号功率，在OLT和ONU之间提供光信号传输的物理通道。二、智能小区光纤到户组网方案采用EP
4、ON组网方式，不仅简化了小区内的布线路由，还减少了各系统重复繁杂的布线施工，同时由于光纤能提供超大带宽，在接入网上较好地实现了有线电视广播、宽带和电话接入，如下图所示。整个FTTH宽带接入网由OLT、小区光纤网络、ONU这3部分组成。OLT为多业务集中控制单元,主要负责带宽控制、鉴权管理、故障捕捉，并将数据及视频广播信号变为光信号后进行分发。OLT支持虚拟专网(VLAN)的划分。小区光纤网络采用单模光纤。ONU为多业务用户单元，在用户家中完成光电信号转换，为用户提供高速数据、旁路语音和视频服务。针对当今家庭居住使用设备的情况，在ONU的功能配置上，最好保证每户有4个网口(每个网口速率约IooM

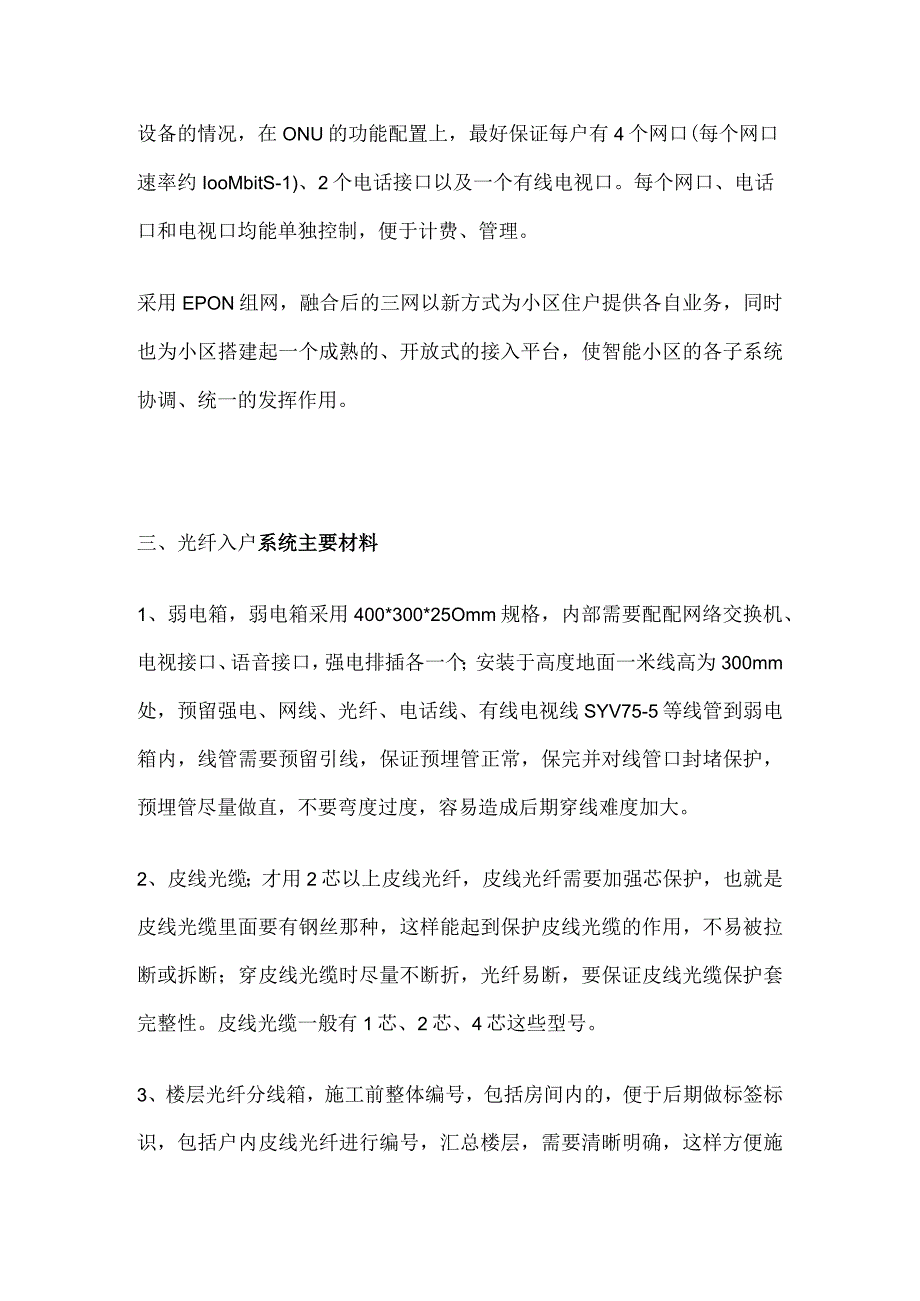

5、bitS-1)、2个电话接口以及一个有线电视口。每个网口、电话口和电视口均能单独控制，便于计费、管理。采用EPON组网，融合后的三网以新方式为小区住户提供各自业务，同时也为小区搭建起一个成熟的、开放式的接入平台，使智能小区的各子系统协调、统一的发挥作用。三、光纤入户系统主要材料1、弱电箱，弱电箱采用400*300*25Omm规格，内部需要配配网络交换机、电视接口、语音接口，强电排插各一个；安装于高度地面一米线高为300mm处，预留强电、网线、光纤、电话线、有线电视线SYV75-5等线管到弱电箱内，线管需要预留引线，保证预埋管正常，保完并对线管口封堵保护，预埋管尽量做直，不要弯度过度，容易造成后
6、期穿线难度加大。2、皮线光缆；才用2芯以上皮线光纤，皮线光纤需要加强芯保护，也就是皮线光缆里面要有钢丝那种，这样能起到保护皮线光缆的作用，不易被拉断或拆断；穿皮线光缆时尽量不断折，光纤易断，要保证皮线光缆保护套完整性。皮线光缆一般有1芯、2芯、4芯这些型号。3、楼层光纤分线箱，施工前整体编号，包括房间内的，便于后期做标签标识，包括户内皮线光纤进行编号，汇总楼层，需要清晰明确，这样方便施工放线，不会引起后期错乱。安装光纤分线臬时尽量在空旷处，方便维护，位置明显的地方，方便找到。光纤分线箱12芯、24芯、48芯、72芯；96芯、144芯、244芯；488芯。4、布放主光缆或垂直光缆，布放主光缆前需
7、要把分线安装完毕，或已经定好分线箱位置；重直和地下室水平线槽需要完成施工，并连接到各楼栋的弱电井内，汇总到电信机房内，线槽需要靠近汇总到电信机房的线槽，必需考虑线汇总光缆过多造成线槽过小问题，所以要考虑周全,算好线槽的溶余量。布放室内主光缆应采用室内光缆，便于施工放缆;室外施工需布放室外铠装光缆，利于保护光缆安全不易被破坏，布放光缆时量好量，不能过长，也不能过短，过长浪费，过短报废。光缆纤芯有6芯、8芯、12芯、24芯、48芯、72芯、96芯、144芯、288芯,这些用的比较多，常用，如果有其它就需要找厂里订制。5、电信机房装修，电信机房需要按照机房装修标准来，做好接地防雷、防水、防鼠工作，设
8、备安装稳固，标识标签要清晰明确，机房机柜布局要合理，跳纤与光缆线槽要分离。6、ODF机柜，机柜安装保持好间距，不能过小，间距应当在100Omm以上；机柜门板最好做到前后可以打开，方便维护检修；机柜安装要稳固，不能有松动问题；机柜内光缆布放整齐美观，光纤需进光纤盘需加保护管保护；机柜内光纤盘方向一致，需整齐美观，法兰口应做好防尘保护；光纤盘标识需明确，机柜内必需打印光纤盘熔接图，与真实现场分线箱一致，保证光纤盘图纸正确性，利于后期维护；机柜需要接地保护；机柜跳纤需盘好理顺，多余跳纤需盘好，整齐美观。ODF机柜有576芯和720芯两种居多。总结，光纤入户非常比较简间，施工流程：图纸熟悉T现场核对T优化方案T设备编码T楼层布管布线T主干布线一分线箱安装T机房装修TODF机柜安装一标签标识T熔纤T光纤测试T打印竣工文件T验收一进入维保期T竣工结算T终验，项目结束，各自安好。
