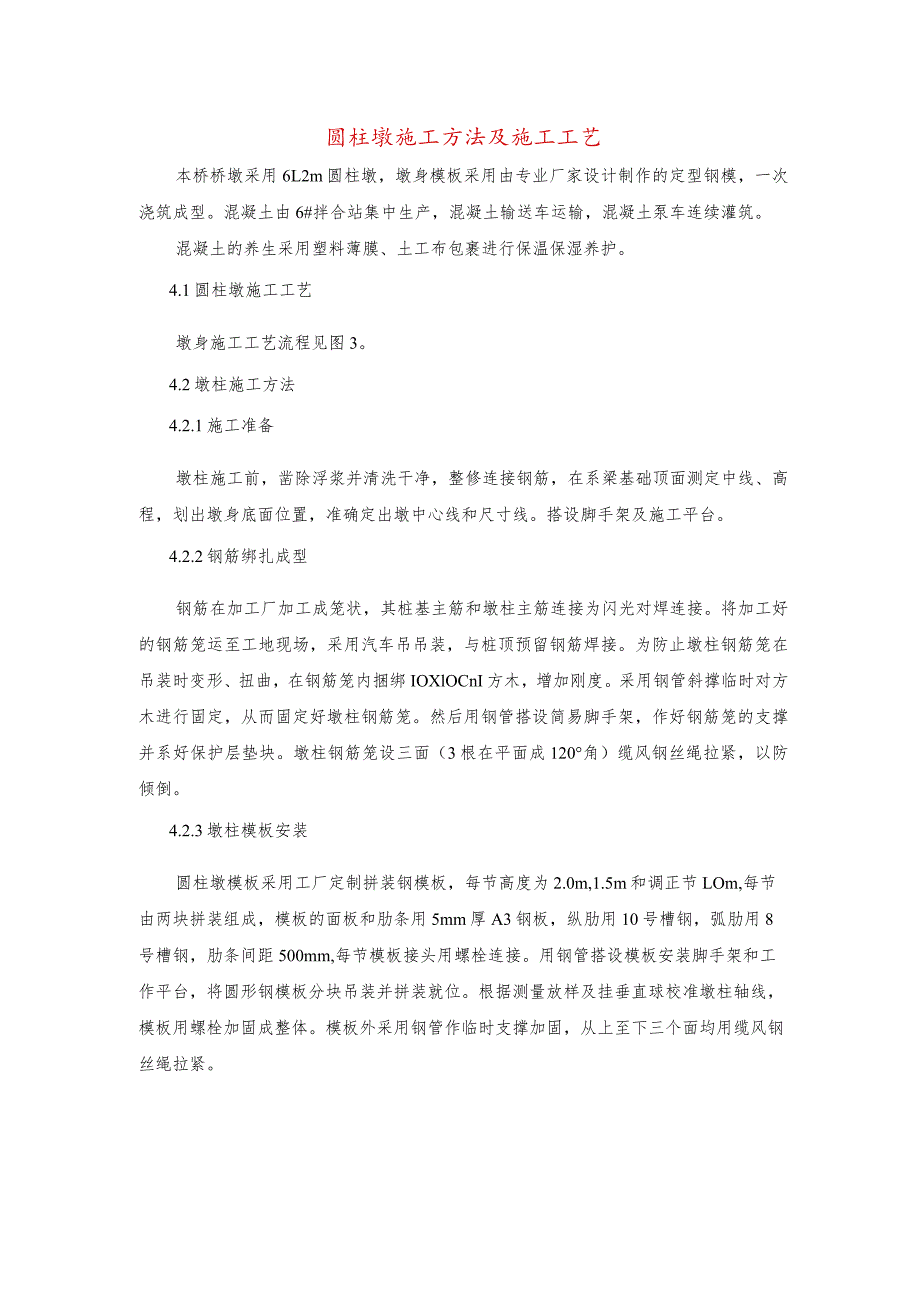

1、圆柱墩施工方法及施工工艺本桥桥墩采用6L2m圆柱墩,墩身模板采用由专业厂家设计制作的定型钢模,一次浇筑成型。混凝土由6#拌合站集中生产,混凝土输送车运输,混凝土泵车连续灌筑。混凝土的养生采用塑料薄膜、土工布包裹进行保温保湿养护。4.1圆柱墩施工工艺墩身施工工艺流程见图3。4.2墩柱施工方法4.2.1施工准备墩柱施工前,凿除浮浆并清洗干净,整修连接钢筋,在系梁基础顶面测定中线、高程,划出墩身底面位置,准确定出墩中心线和尺寸线。搭设脚手架及施工平台。4.2.2钢筋绑扎成型钢筋在加工厂加工成笼状,其桩基主筋和墩柱主筋连接为闪光对焊连接。将加工好的钢筋笼运至工地现场,采用汽车吊吊装,与桩顶预留钢筋焊接

2、。为防止墩柱钢筋笼在吊装时变形、扭曲,在钢筋笼内捆绑IOXlOCnI方木,增加刚度。采用钢管斜撑临时对方木进行固定,从而固定好墩柱钢筋笼。然后用钢管搭设简易脚手架,作好钢筋笼的支撑并系好保护层垫块。墩柱钢筋笼设三面(3根在平面成120角)缆风钢丝绳拉紧,以防倾倒。4.2.3墩柱模板安装圆柱墩模板采用工厂定制拼装钢模板,每节高度为2.0m,1.5m和调正节LOm,每节由两块拼装组成,模板的面板和肋条用5mm厚A3钢板,纵肋用10号槽钢,弧肋用8号槽钢,肋条间距500mm,每节模板接头用螺栓连接。用钢管搭设模板安装脚手架和工作平台,将圆形钢模板分块吊装并拼装就位。根据测量放样及挂垂直球校准墩柱轴线

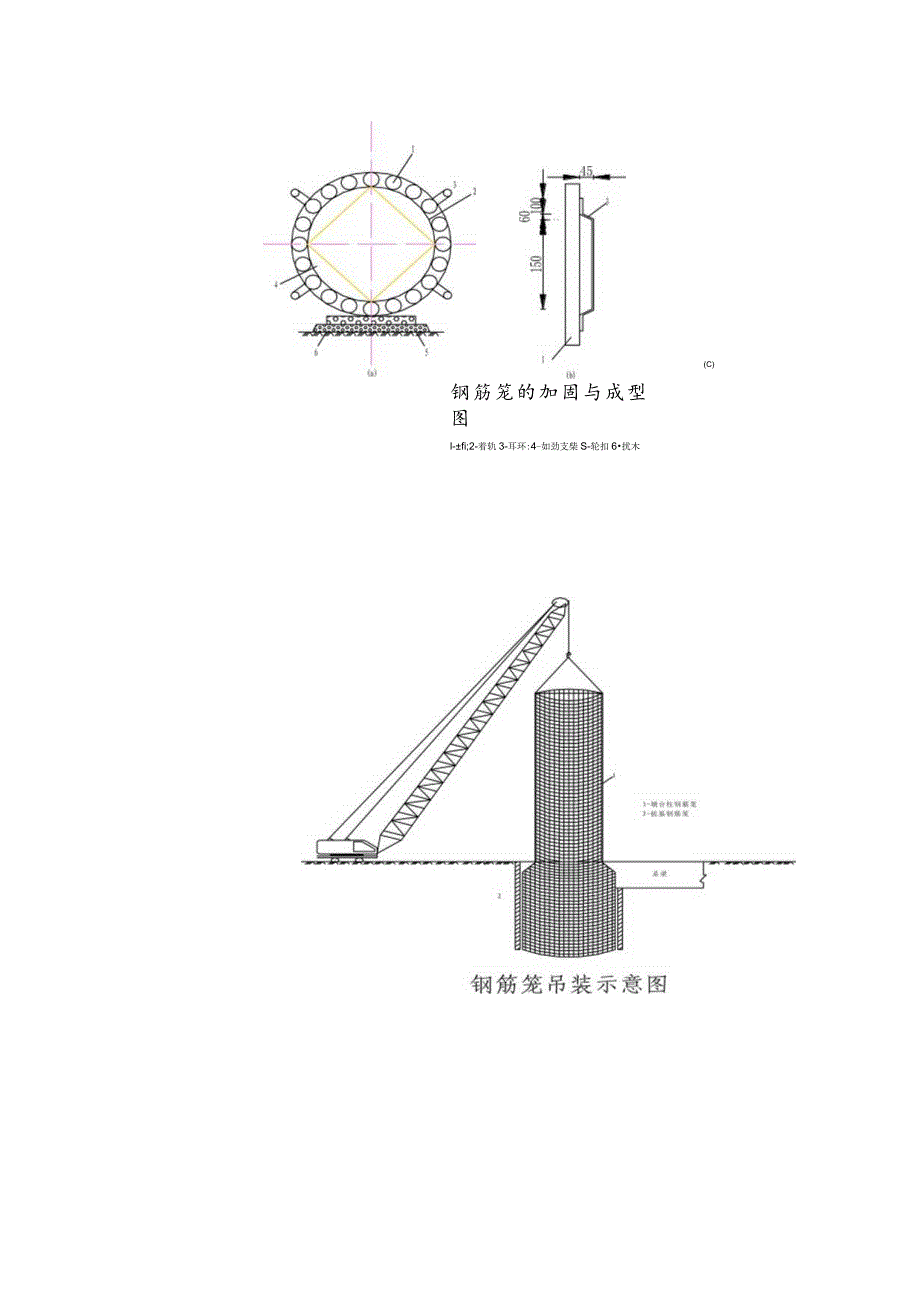

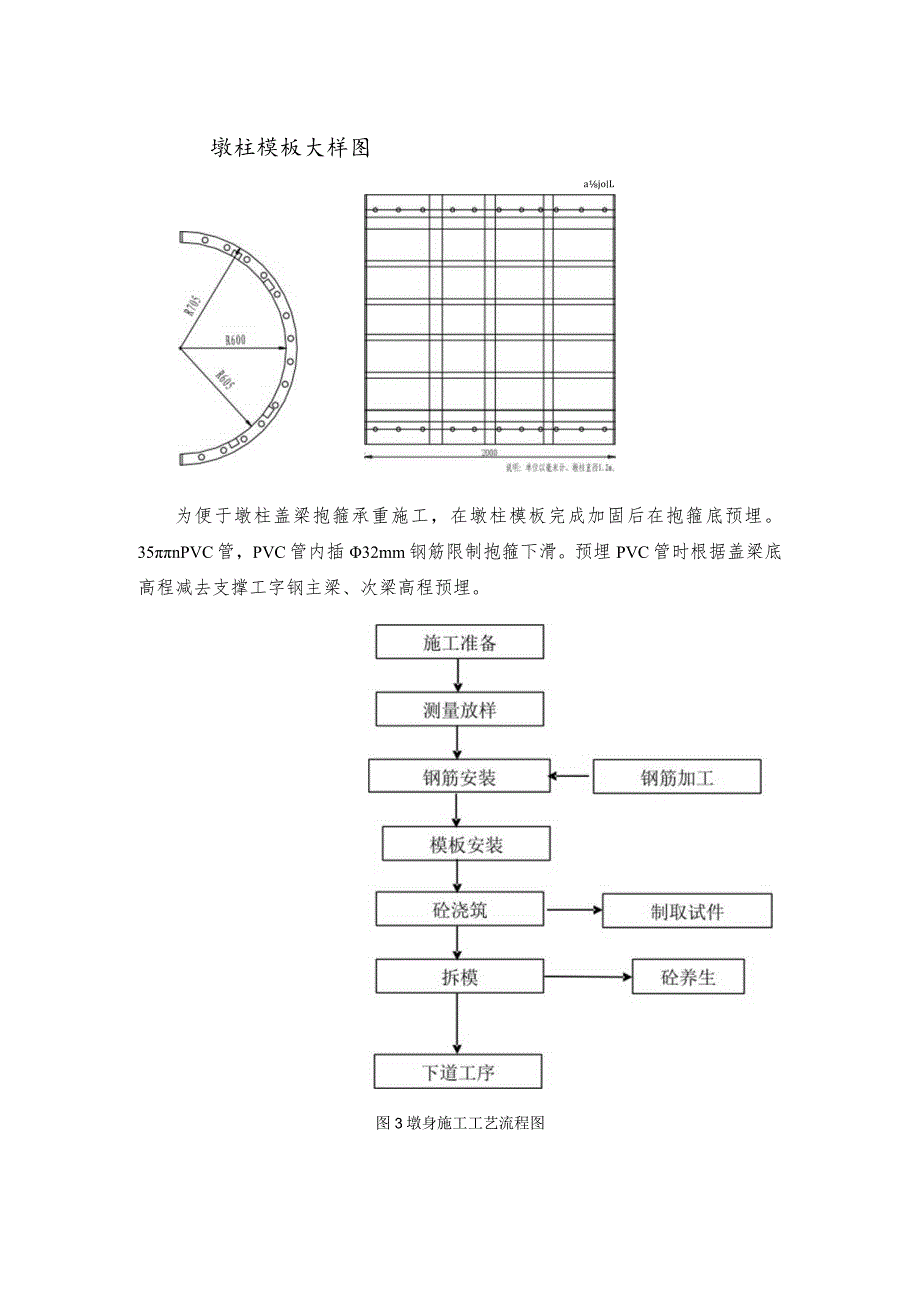

3、,模板用螺栓加固成整体。模板外采用钢管作临时支撑加固,从上至下三个面均用缆风钢丝绳拉紧。(C)钢筋笼的加固与成型图l-fi;2-着轨3-耳环:4-如劲支柴S-轮扣6扰木墩柱模板大样图ajoL为便于墩柱盖梁抱箍承重施工,在墩柱模板完成加固后在抱箍底预埋。35nPVC管,PVC管内插32mm钢筋限制抱箍下滑。预埋PVC管时根据盖梁底高程减去支撑工字钢主梁、次梁高程预埋。图3墩身施工工艺流程图4.2.4墩柱混凝土施工硅由6#拌和楼集中拌和,采用於运输车运至施工现场。根据施工现场布置采用硅输送泵接软管入仓。模板安装完毕后,在墩顶处用48钢管搭设浇筑平台,浇筑跄采用泵车直接入仓。墩顶至柱浇筑面接入仓软泵管,软管离浇筑捺面小于1.5m,浇筑过程随硅面升高拆除软管,并注意下料厚度(一般控制在3040cm)。泵管固定与墩柱脚手架及支撑分离,避免泵送舲过程造成墩柱模板变形。聆振捣采用650插入式振捣式振捣器振捣,浇筑过程中,模板外用锤球吊线随时检查模板垂直度情况。施工人员顺爬梯进入模板内振捣并注意振捣均匀、密实,做到不漏振,不过振,整体成型,以利美观。墩柱一次浇筑至墩顶盖梁底高程。袖版示翅4.2.5养护硅浇筑完成后,当聆强度达混凝土强度的75%时,拆除模板,涂刷养护剂,并用塑料薄膜(土工布)包裹封闭墩柱,进行保温保湿养护。
