1、城市给水工程设计任务及要求完成B市给水工程设计。B市为二类城市,分为三个区:一区有人口10万,平均楼层高度为6层;二区有人口35万,平均楼层高度为7层;三区有人口20万,平均楼层高度有8层。B市地势中间高,四周低,采用吴淞高程系,水厂所在地的绝对标高为+300.00m(采用吴淞高程系)。B市共有两个企业,一个是化工厂,一个是电视机厂。化工厂的日产量是20000吨,单位产品用水量为0.7吨水/吨,电视机厂日产量2000台,单位产品用水量为4.5吨水/台。B市取水水源为北部一条自西向东流淌的河流,最大流量为10000m3s,最小流量为6000m3so最大流速为8ms,最高水位(1%)为297m,常

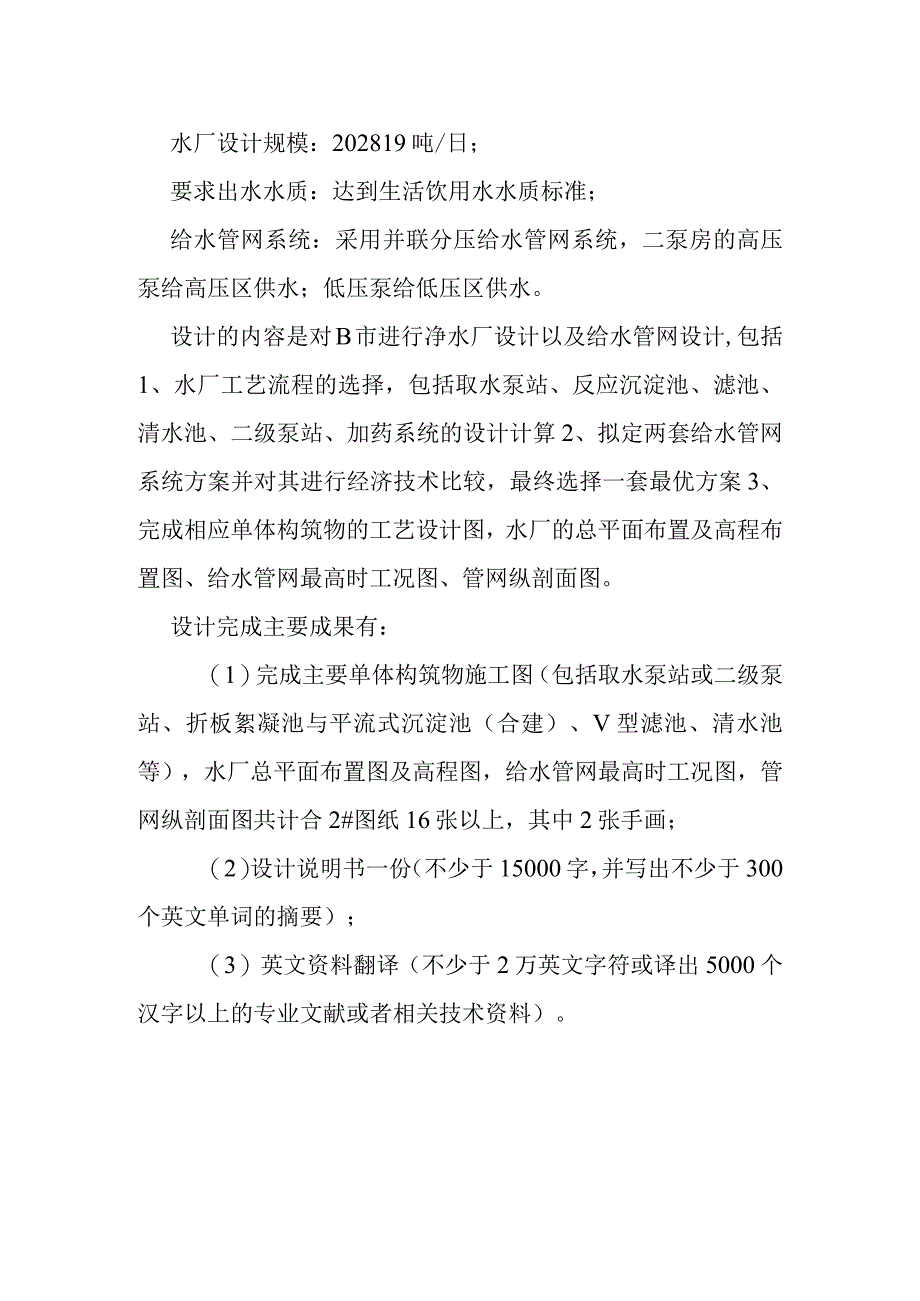

2、水位为292m,最低水位为(97%)282m,取水点河床断面最低标高为296.0m,最低水位时河宽70m。该河流为输送木材的河流,通航河流。水源水质较好。所以净水厂采用常规处理工艺对水源水进行处理。水厂设计规模:202819吨/日;要求出水水质:达到生活饮用水水质标准;给水管网系统:采用并联分压给水管网系统,二泵房的高压泵给高压区供水;低压泵给低压区供水。设计的内容是对B市进行净水厂设计以及给水管网设计,包括1、水厂工艺流程的选择,包括取水泵站、反应沉淀池、滤池、清水池、二级泵站、加药系统的设计计算2、拟定两套给水管网系统方案并对其进行经济技术比较,最终选择一套最优方案3、完成相应单体构筑物的工艺设计图,水厂的总平面布置及高程布置图、给水管网最高时工况图、管网纵剖面图。设计完成主要成果有:(1)完成主要单体构筑物施工图(包括取水泵站或二级泵站、折板絮凝池与平流式沉淀池(合建)、V型滤池、清水池等),水厂总平面布置图及高程图,给水管网最高时工况图,管网纵剖面图共计合2#图纸16张以上,其中2张手画;(2)设计说明书一份(不少于15000字,并写出不少于300个英文单词的摘要);(3)英文资料翻译(不少于2万英文字符或译出5000个汉字以上的专业文献或者相关技术资料)。
