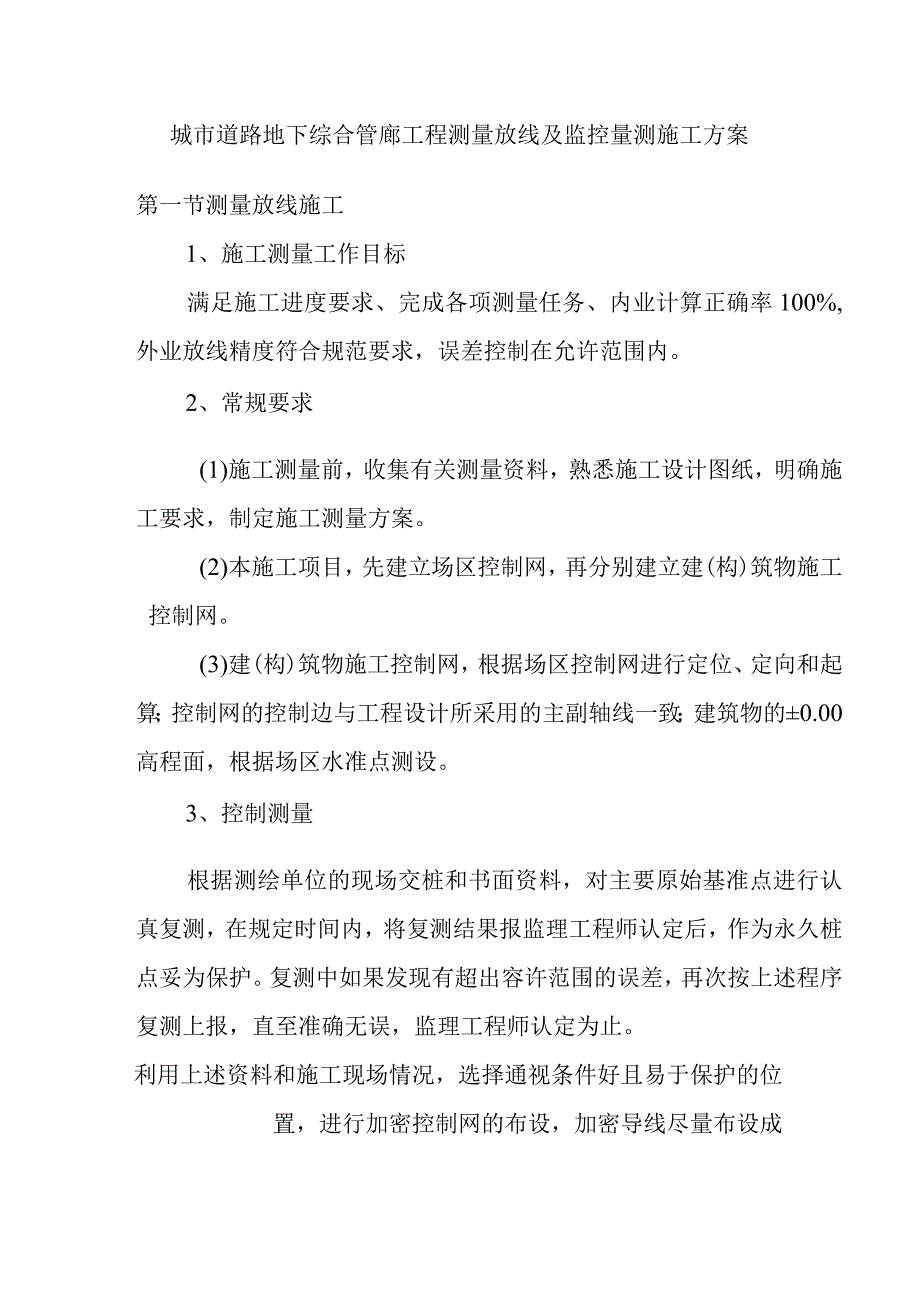

1、城市道路地下综合管廊工程测量放线及监控量测施工方案第一节测量放线施工1、施工测量工作目标满足施工进度要求、完成各项测量任务、内业计算正确率100%,外业放线精度符合规范要求，误差控制在允许范围内。2、常规要求(1)施工测量前，收集有关测量资料，熟悉施工设计图纸，明确施工要求，制定施工测量方案。(2)本施工项目，先建立场区控制网，再分别建立建(构)筑物施工控制网。(3)建(构)筑物施工控制网，根据场区控制网进行定位、定向和起算；控制网的控制边与工程设计所采用的主副轴线一致；建筑物的0.00高程面，根据场区水准点测设。3、控制测量根据测绘单位的现场交桩和书面资料，对主要原始基准点进行认真复测，在规

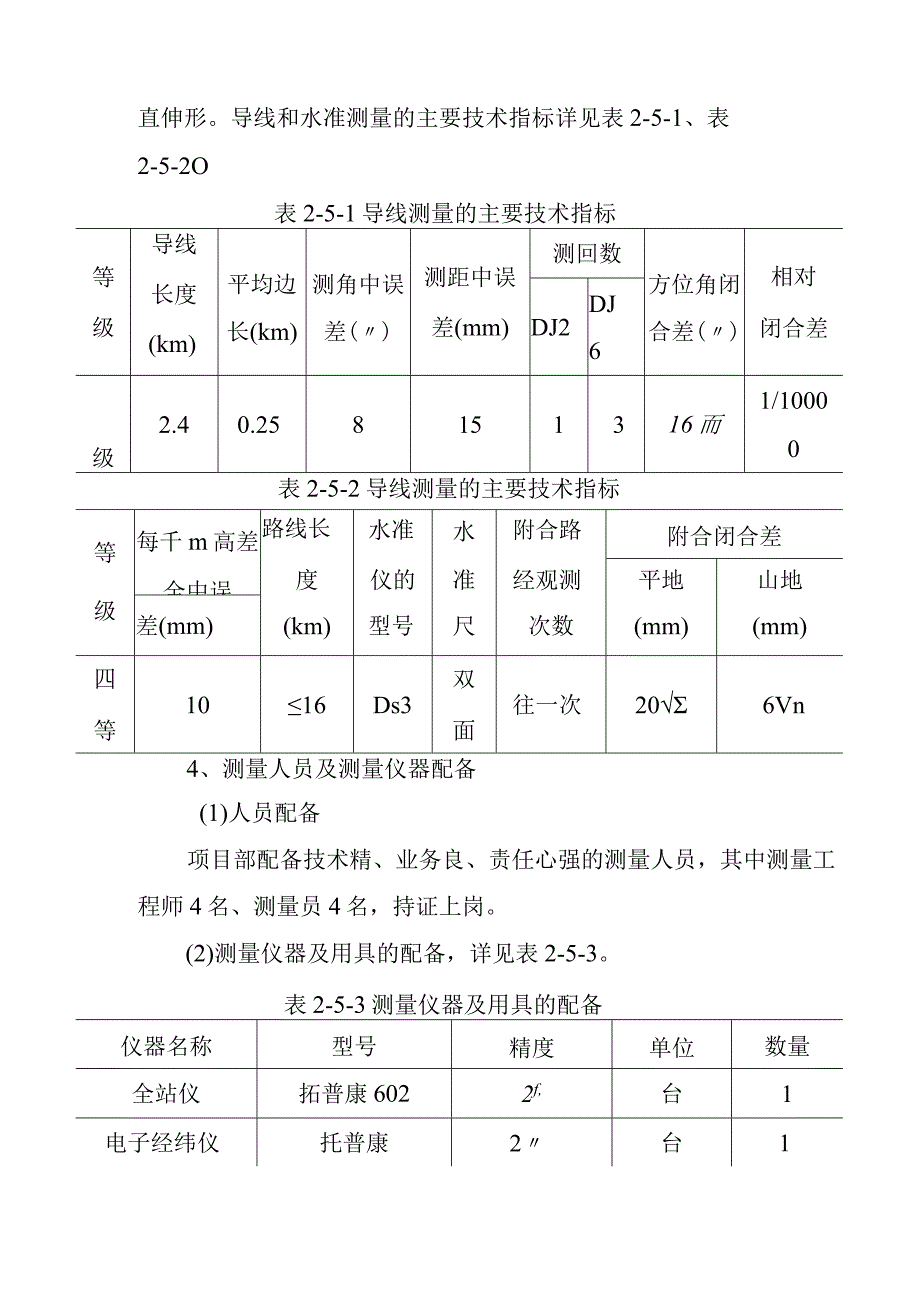

2、定时间内，将复测结果报监理工程师认定后，作为永久桩点妥为保护。复测中如果发现有超出容许范围的误差，再次按上述程序复测上报，直至准确无误，监理工程师认定为止。利用上述资料和施工现场情况，选择通视条件好且易于保护的位置，进行加密控制网的布设，加密导线尽量布设成直伸形。导线和水准测量的主要技术指标详见表2-5-1、表2-5-2O表2-5-1导线测量的主要技术指标等级导线长度(km)平均边长(km)测角中误差()测距中误差(mm)测回数方位角闭合差()相对闭合差DJ2DJ6级2.40.258151316而1/10000表2-5-2导线测量的主要技术指标等每千m高差全中误路线长度水准仪的水准附合路经观测

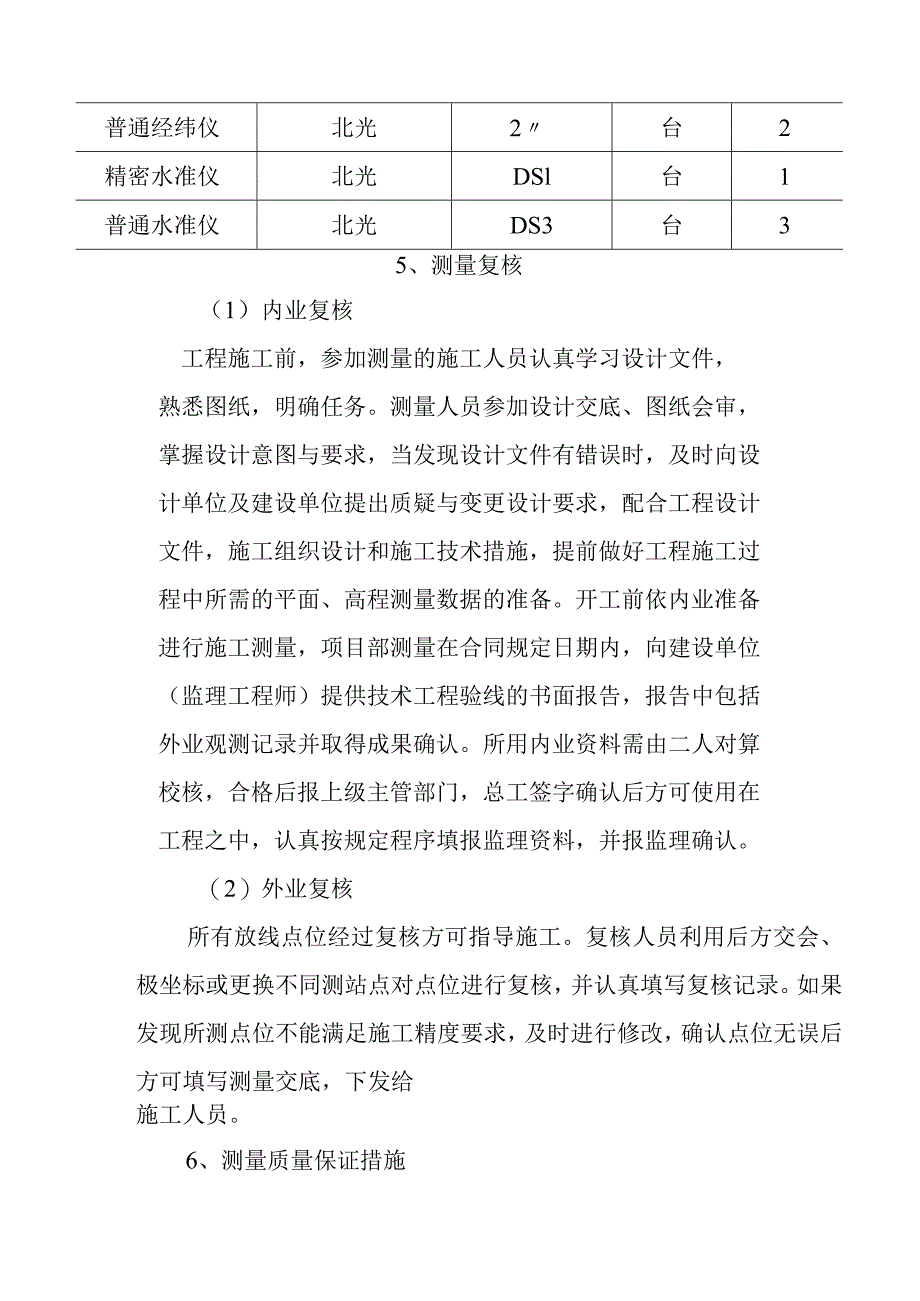

3、附合闭合差平地山地级差(mm)(km)型号尺次数(mm)(mm)四等1016Ds3双面往一次206Vn4、测量人员及测量仪器配备(1)人员配备项目部配备技术精、业务良、责任心强的测量人员，其中测量工程师4名、测量员4名，持证上岗。(2)测量仪器及用具的配备，详见表2-5-3。表2-5-3测量仪器及用具的配备仪器名称型号精度单位数量全站仪拓普康6022f,台1电子经纬仪托普康2台1普通经纬仪北光2台2精密水准仪北光DSl台1普通水准仪北光DS3台35、测量复核（1）内业复核工程施工前，参加测量的施工人员认真学习设计文件，熟悉图纸，明确任务。测量人员参加设计交底、图纸会审，掌握设计意图与要求，当发
4、现设计文件有错误时，及时向设计单位及建设单位提出质疑与变更设计要求，配合工程设计文件，施工组织设计和施工技术措施，提前做好工程施工过程中所需的平面、高程测量数据的准备。开工前依内业准备进行施工测量，项目部测量在合同规定日期内，向建设单位（监理工程师）提供技术工程验线的书面报告，报告中包括外业观测记录并取得成果确认。所用内业资料需由二人对算校核，合格后报上级主管部门，总工签字确认后方可使用在工程之中，认真按规定程序填报监理资料，并报监理确认。（2）外业复核所有放线点位经过复核方可指导施工。复核人员利用后方交会、极坐标或更换不同测站点对点位进行复核，并认真填写复核记录。如果发现所测点位不能满足施工
5、精度要求，及时进行修改，确认点位无误后方可填写测量交底，下发给施工人员。6、测量质量保证措施结合本工程的实际情况，制定一系列的测量保证措施，来保证施工的质量及进度要求，具体措施如下：（1）一般措施D工程开工前制定具体的测量方案，并上报主管部门。2）施测人员由具有丰富测量经验的持证人员担任。3）现场交接桩时，均需有交接桩记录，记录必须内容完整、签字齐全；实测前作好与相邻标段内控制点的联测工作，确保测量控制点的相互衔接。4）原始数据必须标明日期、施测人、校核人。5）所有测量结果经专人复核后，方可用于指导施工。6）所有测量仪器达到其标称精度，并在年检期内。7）对所有测量数据进行信息化管理，采用计算机
6、辅助软件进行相关计算、处理分析。8）有效的保护一切基准点和其他相关标志，直至工程竣工验收结束为止。（2）标高控制针对性措施设定水准点数目不少于2个；与城市标准水准点闭合、定期校核；各关键部位，严格按设计图要求，坚持用水准仪校核、调整。对大面积混凝土表面标高，采取分部位（垫层、底板、侧墙池槽、各层板结构）、分工序（基底、模板、钢筋、混凝土）控制，设标高控制轨，并坚持用水准仪校测调正（模板、控制轨）的方法，控制各部位的混凝土表面标高。对于精度要求较高的部位（进出水堰顶、布水孔、溢流孔、预留管道孔口、水池底板、轨道表面等），坚持用水准仪、毫米测尺测量校核，用微调螺栓调整标高等方法进行控制。7、测量资
7、料的整理归档随着施工的进行，每一项测量工作完成后都要及时进行报验，报验资料一定要跟上，测量报验资料要求准确、清晰、完整，所有资料需统一编号，并建立报验台帐，报验资料要求有去有回，为竣工资料整理打下良好的基础。测量报验资料除上报监理工程师外，内部也要留底，以备以后查找。8、测量人员与管理（1）本工程将建立一支工作认真负责，有较高技术的测量队伍，该队伍由测量工程师、测量技师和高级、中级测量工组成。（2）建立严格的施工测量制度和仪器保管使用制度，测量前必须检查测量仪器主要技术指标：在施工测量时必须做到层层把关，建立严格的测、放、复制度；工程施工中，测量放样成果经整理后立即报请工程监理认可后，方可施工
8、。(3)在放样前，认真校核施工图、放样数据，对测量数据和成果复核有专人负责，并对测量计算资料、放样记录手簿和复测成果认真进行汇总和妥善保管。所有测量成果均按国家规定的统一表式进行填写。(4)加强本标段的平面控制网和水准控制网与相邻标段的联测，确保本标段与其它工程衔接。第二节监控量测方案1、监控量测预警管理在信息化施工中，监测后应对各项数据进行及时整理分析，判断其发展变化规律，并及时反馈到施工中，以此来指导施工。监测项目应制定监控量测控制标准，按黄色、橙色和红色三级预警进行反馈和控制。2、监测管理体系根据本工程规模和监测任务，拟成立专业监测组。由专业测量组负责监测点设计、布置和量测操作以及数据处
9、理，并将监测信息及时反馈给项目总工程师。监测小组，以项目总工程师为直接领导，由具备有丰富施工经验、监测经验及有结构受力计算、分析能力的工程技术人员组成。负责监测方案的制定、监测仪器的埋设和调试、监测数据的收集、整理和分析，并采用先进可靠的计算软件，快速、及时准确的反馈信息，指导施工，监测管理体系如图2-5-2所示。图2-5-2监测管理体系图施工前根据施工工艺、地形地质条件、支护类型和参数、开挖方式等制定施工监测设计。施工过程中通过测量收集必要的数据，绘制各种时态关系图，进行回归分析，对支护的受力状况和施工安全做出综合判断，并及时反馈于施工中，调整施工参数，使施工过程完全进入信息化控制中。3、监
10、控量测质量保证措施施工监测是施工决策的信息来源与施工管理的控制对象。通过测量收集到必要的数据，绘制各种时态关系图，进行回归分析，对支护的受力状况和施工安全做出综合判断，并及时反馈于施工中，调整施工措施，使施工过程完全进入信息化控制中。为了确保各种测量数据真实、可靠、连续，特制定如下制度、措施：(1)监测人员密切配合监理工程师工作，及时向监理工程师提供真实、可靠的监测数据，汇报有关的情况和发现的问题；(2)检测仪器在安装前，对它们进行连续性的检验，确保它们质量的稳定性，做好安装记录；(3)制定切实可行的监测点的保护措施；(4)监测人员固定，保证监测资料的连续性和准确性;(5)监测时严格执行相应的设计要求和规范要求；(6)监测的资料经过现场检查、监测主管室内复核正确后方可上报有关部门、领导；（7）专人负责保管监测资料，避免遗失。
