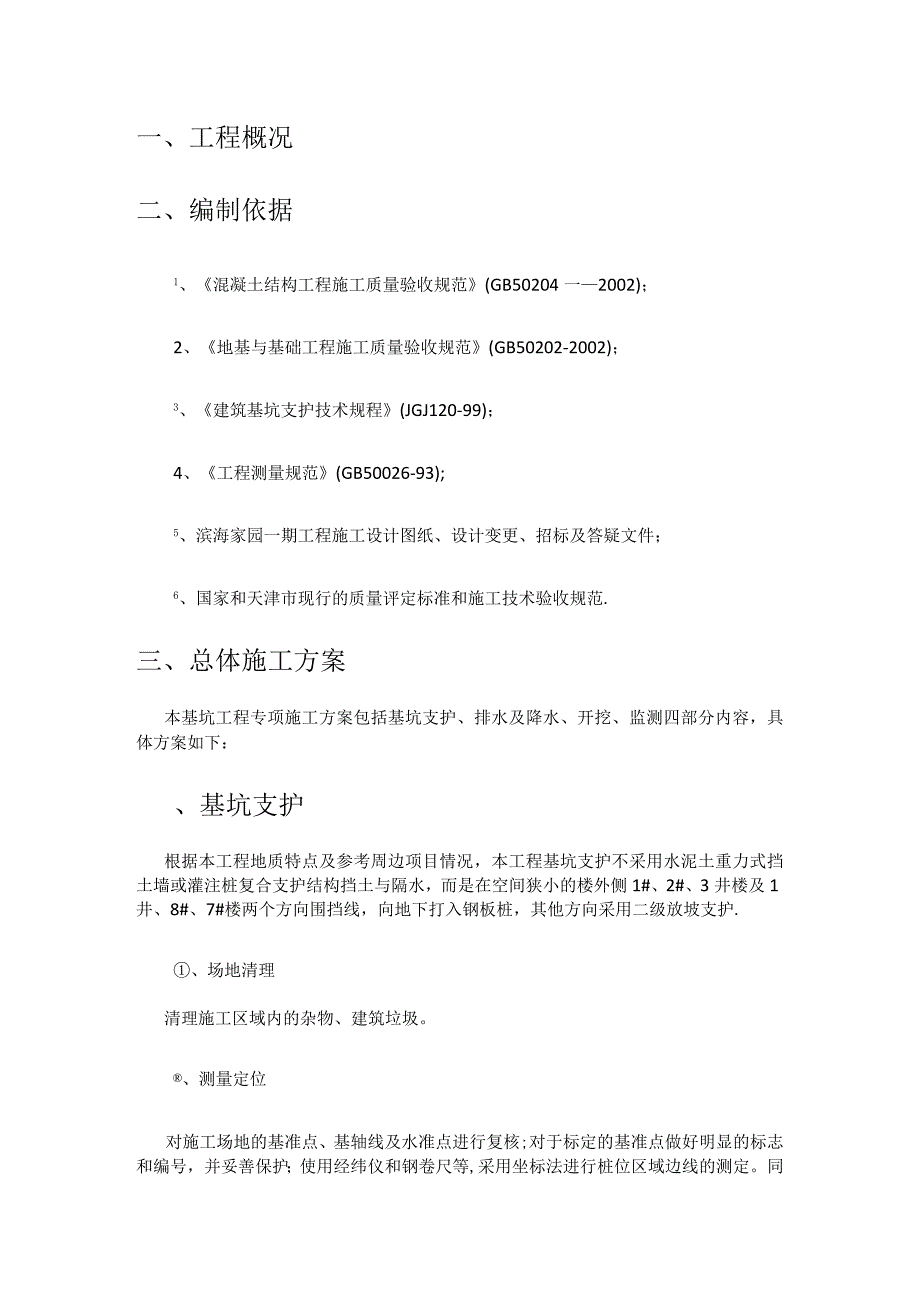

基坑工程紧急施工专项实施方案.docx_第1页
第1页 / 共17页

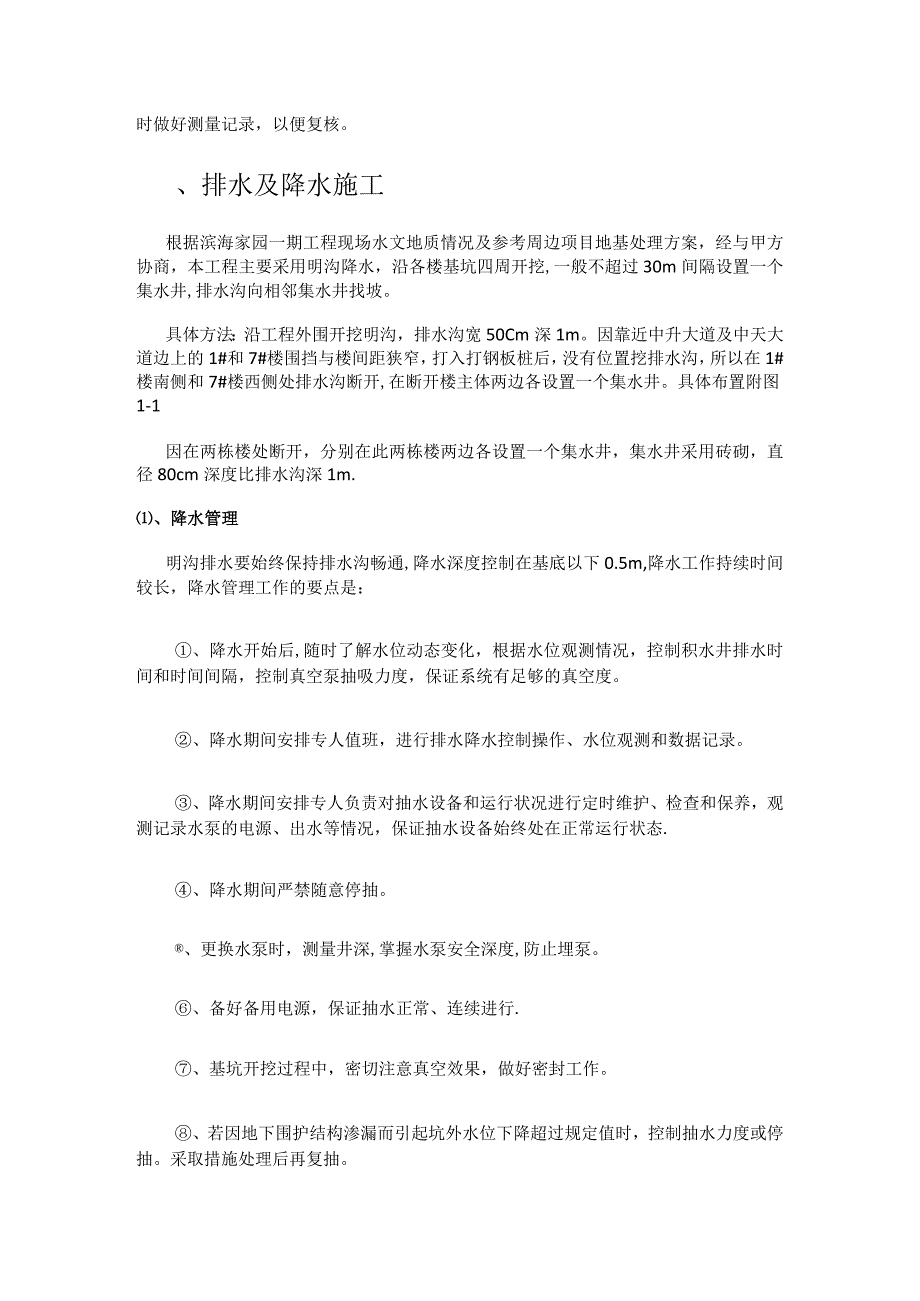

基坑工程紧急施工专项实施方案.docx_第2页
第2页 / 共17页

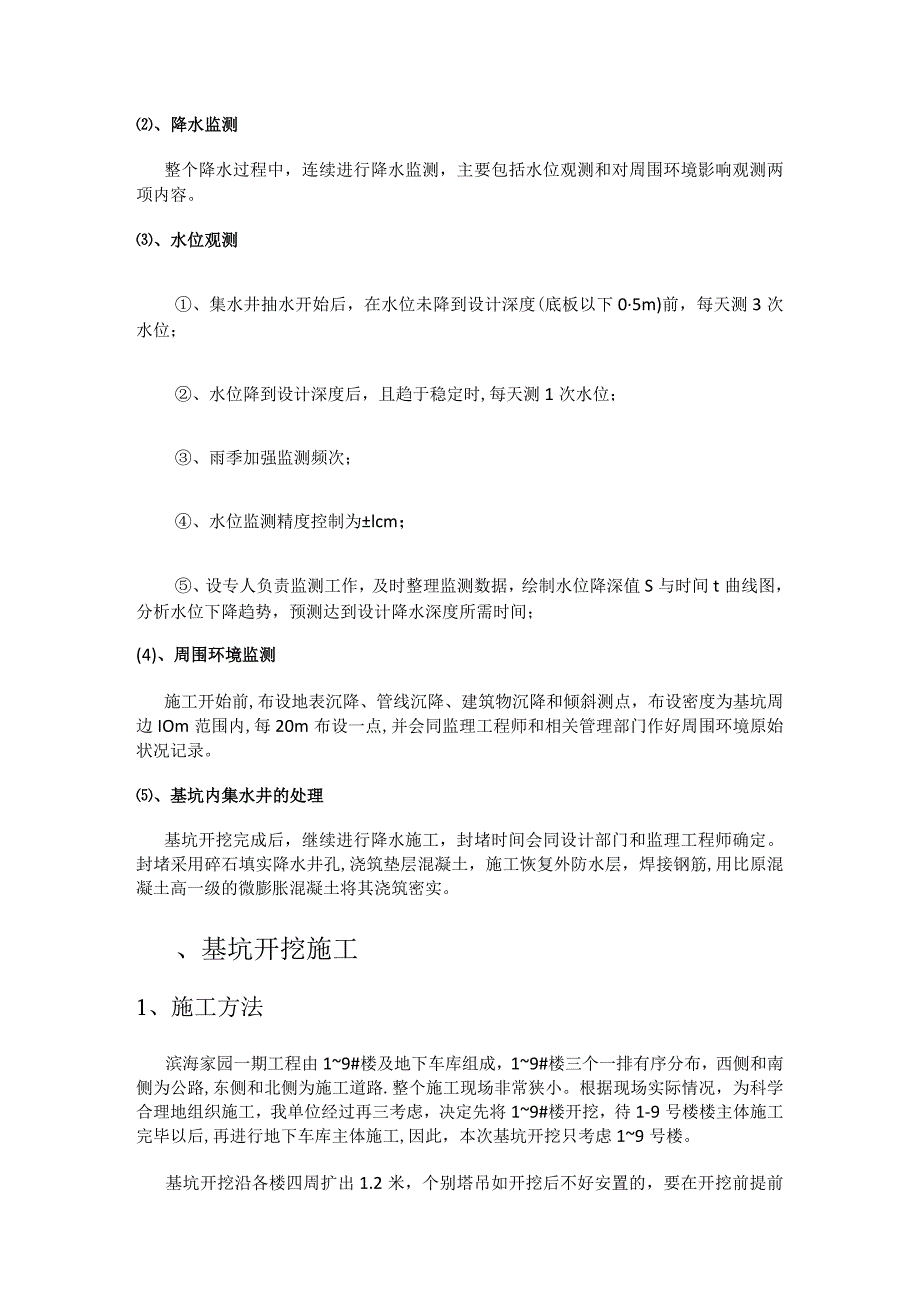

基坑工程紧急施工专项实施方案.docx_第3页
第3页 / 共17页
基坑工程紧急施工专项实施方案.docx_第4页
第4页 / 共17页
基坑工程紧急施工专项实施方案.docx_第5页
第5页 / 共17页
基坑工程紧急施工专项实施方案.docx_第6页
第6页 / 共17页
基坑工程紧急施工专项实施方案.docx_第7页
第7页 / 共17页
基坑工程紧急施工专项实施方案.docx_第8页
第8页 / 共17页
基坑工程紧急施工专项实施方案.docx_第9页
第9页 / 共17页
基坑工程紧急施工专项实施方案.docx_第10页
第10页 / 共17页
亲,该文档总共17页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《基坑工程紧急施工专项实施方案.docx》由会员分享,可在线阅读,更多相关《基坑工程紧急施工专项实施方案.docx(17页珍藏版)》请在第壹文秘上搜索。

1、一、工程概况二、编制依据1、混凝土结构工程施工质量验收规范(GB50204一2002);2、地基与基础工程施工质量验收规范(GB50202-2002);3、建筑基坑支护技术规程(JGJ120-99);4、工程测量规范(GB50026-93);5、滨海家园一期工程施工设计图纸、设计变更、招标及答疑文件;6、国家和天津市现行的质量评定标准和施工技术验收规范.三、总体施工方案本基坑工程专项施工方案包括基坑支护、排水及降水、开挖、监测四部分内容,具体方案如下:、基坑支护根据本工程地质特点及参考周边项目情况,本工程基坑支护不采用水泥土重力式挡土墙或灌注桩复合支护结构挡土与隔水,而是在空间狭小的楼外侧1#

2、、2#、3井楼及1井、8#、7#楼两个方向围挡线,向地下打入钢板桩,其他方向采用二级放坡支护.、场地清理清理施工区域内的杂物、建筑垃圾。、测量定位对施工场地的基准点、基轴线及水准点进行复核;对于标定的基准点做好明显的标志和编号,并妥善保护;使用经纬仪和钢卷尺等,采用坐标法进行桩位区域边线的测定。同时做好测量记录,以便复核。、排水及降水施工根据滨海家园一期工程现场水文地质情况及参考周边项目地基处理方案,经与甲方协商,本工程主要采用明沟降水,沿各楼基坑四周开挖,一般不超过30m间隔设置一个集水井,排水沟向相邻集水井找坡。具体方法:沿工程外围开挖明沟,排水沟宽50Cm深1m。因靠近中升大道及中天大道

3、边上的1#和7#楼围挡与楼间距狭窄,打入打钢板桩后,没有位置挖排水沟,所以在1#楼南侧和7#楼西侧处排水沟断开,在断开楼主体两边各设置一个集水井。具体布置附图1-1因在两栋楼处断开,分别在此两栋楼两边各设置一个集水井,集水井采用砖砌,直径80cm深度比排水沟深1m.、降水管理明沟排水要始终保持排水沟畅通,降水深度控制在基底以下0.5m,降水工作持续时间较长,降水管理工作的要点是:、降水开始后,随时了解水位动态变化,根据水位观测情况,控制积水井排水时间和时间间隔,控制真空泵抽吸力度,保证系统有足够的真空度。、降水期间安排专人值班,进行排水降水控制操作、水位观测和数据记录。、降水期间安排专人负责对

4、抽水设备和运行状况进行定时维护、检查和保养,观测记录水泵的电源、出水等情况,保证抽水设备始终处在正常运行状态.、降水期间严禁随意停抽。、更换水泵时,测量井深,掌握水泵安全深度,防止埋泵。、备好备用电源,保证抽水正常、连续进行.、基坑开挖过程中,密切注意真空效果,做好密封工作。、若因地下围护结构渗漏而引起坑外水位下降超过规定值时,控制抽水力度或停抽。采取措施处理后再复抽。、降水监测整个降水过程中,连续进行降水监测,主要包括水位观测和对周围环境影响观测两项内容。、水位观测、集水井抽水开始后,在水位未降到设计深度(底板以下05m)前,每天测3次水位;、水位降到设计深度后,且趋于稳定时,每天测1次水位

5、;、雨季加强监测频次;、水位监测精度控制为lcm;、设专人负责监测工作,及时整理监测数据,绘制水位降深值S与时间t曲线图,分析水位下降趋势,预测达到设计降水深度所需时间;(4)、周围环境监测施工开始前,布设地表沉降、管线沉降、建筑物沉降和倾斜测点,布设密度为基坑周边IOm范围内,每20m布设一点,并会同监理工程师和相关管理部门作好周围环境原始状况记录。、基坑内集水井的处理基坑开挖完成后,继续进行降水施工,封堵时间会同设计部门和监理工程师确定。封堵采用碎石填实降水井孔,浇筑垫层混凝土,施工恢复外防水层,焊接钢筋,用比原混凝土高一级的微膨胀混凝土将其浇筑密实。、基坑开挖施工1、施工方法滨海家园一期

6、工程由19#楼及地下车库组成,19#楼三个一排有序分布,西侧和南侧为公路,东侧和北侧为施工道路.整个施工现场非常狭小。根据现场实际情况,为科学合理地组织施工,我单位经过再三考虑,决定先将19#楼开挖,待1-9号楼楼主体施工完毕以后,再进行地下车库主体施工,因此,本次基坑开挖只考虑19号楼。基坑开挖沿各楼四周扩出1.2米,个别塔吊如开挖后不好安置的,要在开挖前提前将此塔吊基础完成后才进行开挖。基坑开挖阶段场地狭窄,且土方弃运较困难。因此,合理的基坑开挖方案将影响到工期和质量。开挖采用分栋分层开挖、随开挖随运输,现场不考虑存土的方式。基坑开挖采用挖掘机开挖,基底预留30Omm厚人工配合进行清槽,土

7、方采用自卸汽车运至弃土地点。挖至设计基底标高经监理工程师检验后尽快进行混凝土垫层施工。基坑开挖按“分段开挖,至上而下,分层开挖,随挖随走,不留弃土的原则进行作业.为了更大限度的节约时间和利用场地各楼栋具体开挖顺序为:5#楼、6#楼先同时开挖、在这两栋楼开挖的同时进行1#、2#、3井楼及1#、8#、7#楼外侧打钢板桩施工.5#楼、6#楼开挖后进行4#和9#楼同时开挖,待钢板桩全部施工完毕且处理好后,开挖7#、8#和1#、2井、3井楼.每栋楼开挖工期计划按2天考虑及打钢板桩时间,本次开挖工期约为12天(不包括地下车库)。2、施工工艺流程图3-1基坑开挖施工工艺流程图3、开挖施工技术细则(1)、土方

8、开挖前,应根据施工方案的要求,将施工区域内的地下、地上障碍物清除和处理完毕。(2)、建筑物或构筑物的位置或场地的定位控制线(桩)标准水平桩及基槽的灰线尺寸,必须经过检验合格,并办完预检手续。(3)、夜间施工时,应有足够的照明设施;在危险地段应设置明显标志,并要合理安排开挖顺序,防止错挖或超挖。(4)、相应楼的开挖作业必须在钢板桩施工完毕后方可进行.(5)、加强地下管线的保护.土方开挖施工前,首先探明地下管线的位置和埋深,并会同设计单位和管线管理部门研究确定管线保护方案.(6)、基坑开挖至设计标高后,立即进行基底检查,合格后及时进行垫层施工。(7)、如坑内有水,在坑底四周设排水沟、集水井,利用水

9、泵将水抽干。支护结构外侧地面做硬化处理,并设排水沟,防止地面水流入坑内冲刷边坡,造成塌方和破坏基底土.(8)、土方开挖过程中注意保护坑内集水井,确保降、排水系统的正常运转。(9)、基坑底以上300mm的土层采用人工开挖,以减少超挖、避免欠挖,保持坑底土体的原状结构.(10)、对局部超挖的部分采用砂、碎石或混凝土填充。(11)、开挖出的弃土及时运走,禁止在基坑顶部边缘堆土。(12)、基坑开挖过程中,加强对基坑稳定的观察和监控量测工作,一旦发现安全隐患,立即停止开挖作业,及时采取措施处理。(13)、如基底土层与设计不符或扰动、水浸、发现淤泥、土质松软等现象时,作好记录,并会同设计单位、监理工程师研

10、究处理。(14)基坑开挖期间在雨季时,基坑周边做围塘,以防雨水流入基坑内,造成泡槽。(15)、开挖坡度的确定:因打钢板桩位置空间狭小,不再进行放坡,直接将土方全部挖走。其他方向各楼均按两级放坡施工,一级坡按1:1.5放坡,平台宽1.8米,二级坡按1:1放坡,开挖坑四周用脚手架支护,可满足边坡稳定和运输道路宽度要求,基坑开挖,应先测量定位,抄平放线,定出开挖宽度,按放线分块(段)分层挖土.根据土质和水文情况,采取四侧或两侧直立开挖或放坡,以保证施工操作安全。(16)、在工程施工区域设置测量控制网,包括控制基线、轴线和水平基准点乂故好轴线控制测量的校核。控制网应该避开建筑物、构筑物、土方机械操作及

11、运输线路,并有保护标志;场地整平应设IOmXIom或20m20m方格网,在各方格点上做控制桩,并测出各标桩处的自然地形、标高,作为计算挖土方量和施工控制的依据。(17)、采用挖土机开挖大型基坑(槽)时,应从上而下分层分段,按照坡度线向下开挖,严禁在高度超过3m或在不稳定土体之下作业,每层的中心地段应比两边稍高一些,以防积水。基坑边应先留反压土,反压土挖除时应随挖随打垫层并顶至支护灌注桩和搅拌桩边,确保垫层固底效应;采用垫层固底前严禁重车重物在基坑边通过和停留。(18)、采用反铲、拉铲挖土机开挖基坑(槽)或管沟时,其施工方法有下列两种:1)端头挖土法:挖土机从基坑(槽)或管沟的端头,以倒退行驶的

12、方法进行开挖,自卸汽车配置在挖土机的两侧装运土。2)侧向挖土法:挖土机沿着基坑(槽)边或管沟的一侧移动,自卸汽车在另一侧装土。(19)挖土机沿挖方边缘移动时,机械距离边坡上缘的宽度不得小于基坑(槽)和管沟深度的2o(20)、修帮和清底。在距槽底实际标高50Omm槽帮处,抄出水平线,钉上小木撅,然后用人工将暂留土层挖走。同时由两端轴线(中心线)引桩拉通线(用小线或铅丝),检查距槽边尺寸,确定槽宽标准。以此修整槽边,最后清理槽底土方。槽底修理铲平后进行质量检查验收。(21)、防滑移措施:在没有支护结构一侧开挖时,进行1:2放坡,边坡周围10米范围内禁止堆栽重物和车辆通行。现场预备一定数量的钢板桩,

13、以备在个别软弱地段边坡滑移时进行支护。4、质量通病控制方法(1)挖方边坡塌方:根据不同土层土质和开挖深度,确定适当的挖方坡度,或设支护;做好地面排水措施,基坑开挖范围内有地下水时,应采用降排水措施,将水位降至基底以下0.5m;避免在靠近坡顶弃土、堆载和行驶挖土机械及车辆;土方开挖应自上而下分段、分层依次进行,避免先挖坡脚造成边坡失稳.(2)场地积水:场地内填土应认真分层回填压(夯)实,使密实度不低于设计要求,避免松填;按要求做好场地排水坡和排水沟,做好测量复核,避免出现标高错误。(3)边坡超挖:采用机械开挖,预留0。20。3m厚土层,采用人工修坡;对松软土层避免各种外界机械车辆等的振动,采取适

14、当保护措施;加强测量复测,进行严格定位。(4)基坑(槽)泡水:在开挖的基坑(槽)周围设排水沟或挡水堤;地下水位以下挖土,设排水沟和集水井,用水泵抽排,使水位降至开挖面以下0.51。0m.(5)围护结构渗水或漏水:渗水量较小时,在坑底设明沟排水;若渗水量较大,但没有泥沙带出,可用引流修补方法加以控制;对渗、漏量很大的情况,在围护结构背面开挖至漏水位置下0。5-1。0m,并用密实混凝土进行封堵,或在墙后采用压密注浆或高压喷射注浆方法控制。(6)围护结构倾斜、位移:对重力式支护结构采取减小坑边堆载,防止动荷载作用于围护墙或坑边区域;加快垫层与底板浇筑速度,以减少基坑敞开时间。(7)流砂及管涌:坑内出

15、现流砂现象时,应增加坑内排降水措施,将地下水位降低至基坑开挖底以下0.51.0m;基坑开挖后,可采取加速垫层浇筑或加厚垫层的办法“压住”流砂;管涌严重时可在支护墙的前面再打设一排钢板桩,在钢板桩与支护墙之间再进行注浆.(8)邻近建筑与管线位移:基坑开挖应加强观测,当建筑物、管线位移、或沉降量到规范允许值后,立即采取跟踪注浆加固.注浆孔可在围护墙背及建筑物前各布置一排,但注浆压力不宜太大;有条件的,可在开挖前对临近建筑物的地基或支护墙背土体先采用压密注浆、搅拌桩、静力锚杆压桩等加固措施。对基坑周围管线可采取在管线靠基坑的一侧打设树根桩封闭或挖隔离沟。当地下管线离基坑较近时,打设封闭桩、挖隔离沟困难,可采取将管线架空的办法使管线与围护墙后土体分离。5、质量验收及标准(1)开挖标高、长度、宽度、边坡均应符合设计要求。(2)施工过程应保持基底清洁无冻胀、无积水,并严禁扰动。(3)开挖过程中应检查平面位置、水平标高、边坡坡度、压实度、降水系统、排水系统等,防止影响周边环境.(4)基面平整度符合规范要求,基底土质应符合设计要求。(5)土方开挖工程质量检验标准见表表3-1土方开挖工程质量检验标准6、主要机具设备序号设备名称单位数量备注1CAT320C挖掘机台41.2m32PC220挖
