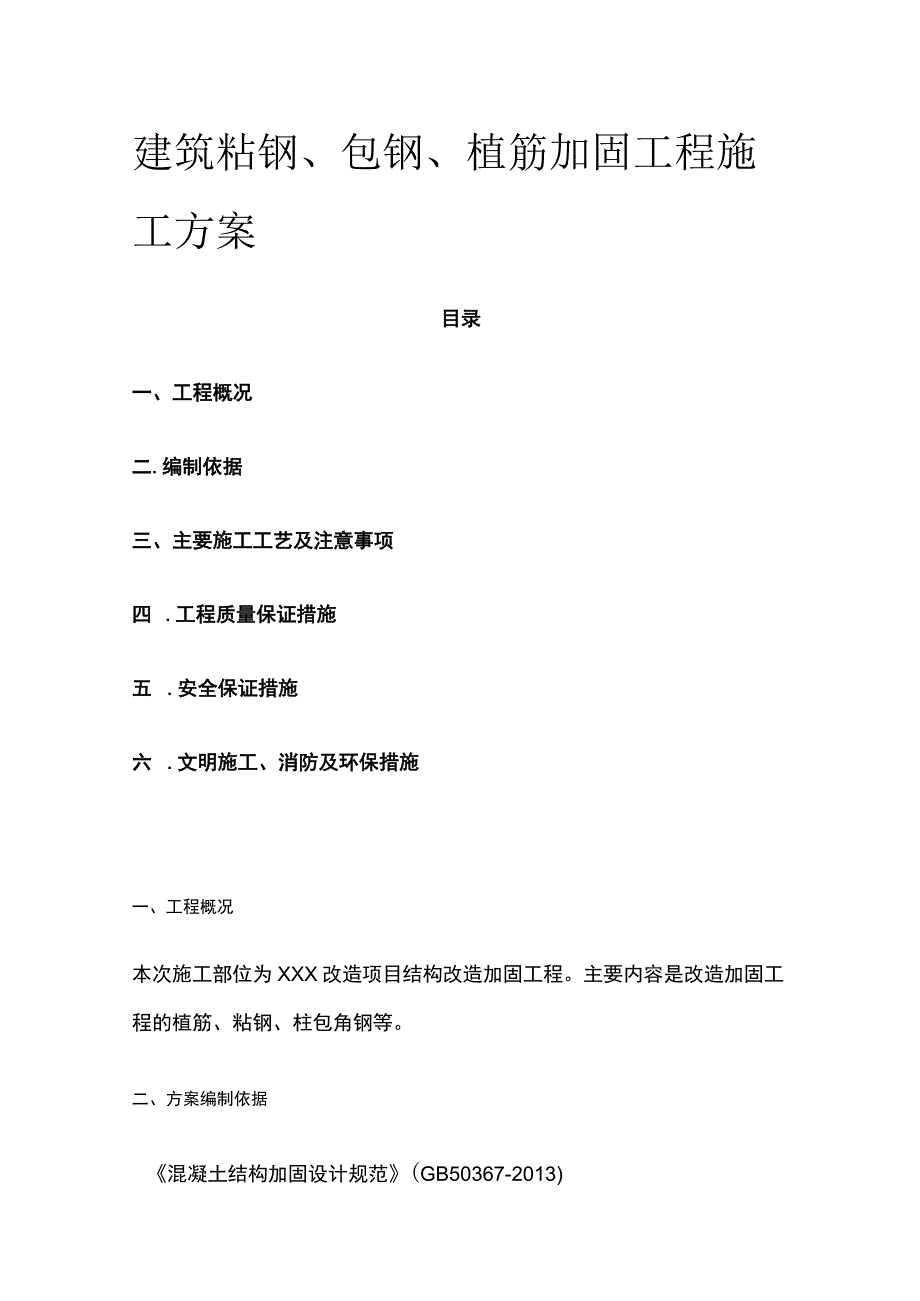

建筑粘钢包钢植筋加固工程施工方案.docx_第1页
第1页 / 共25页

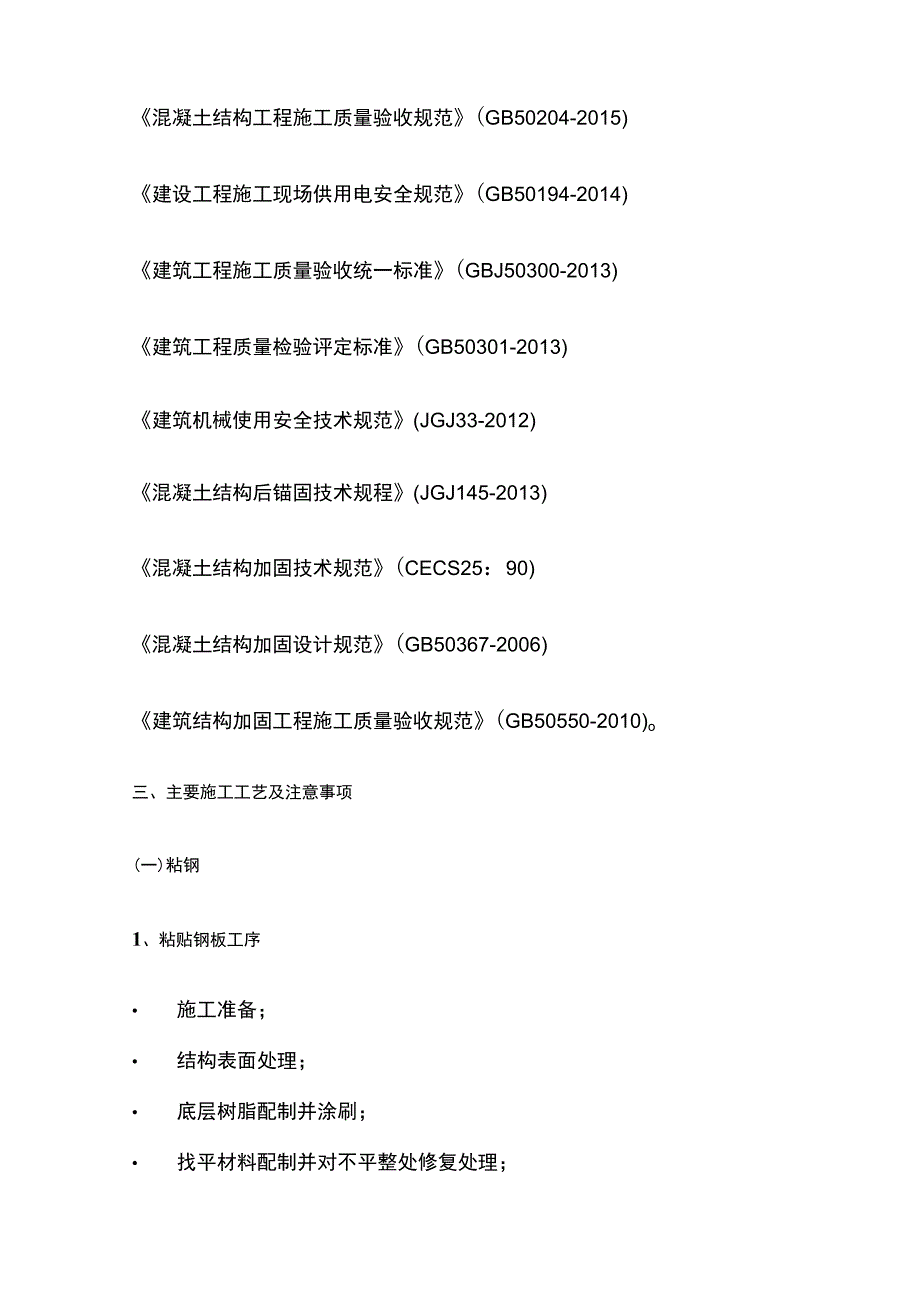

建筑粘钢包钢植筋加固工程施工方案.docx_第2页
第2页 / 共25页

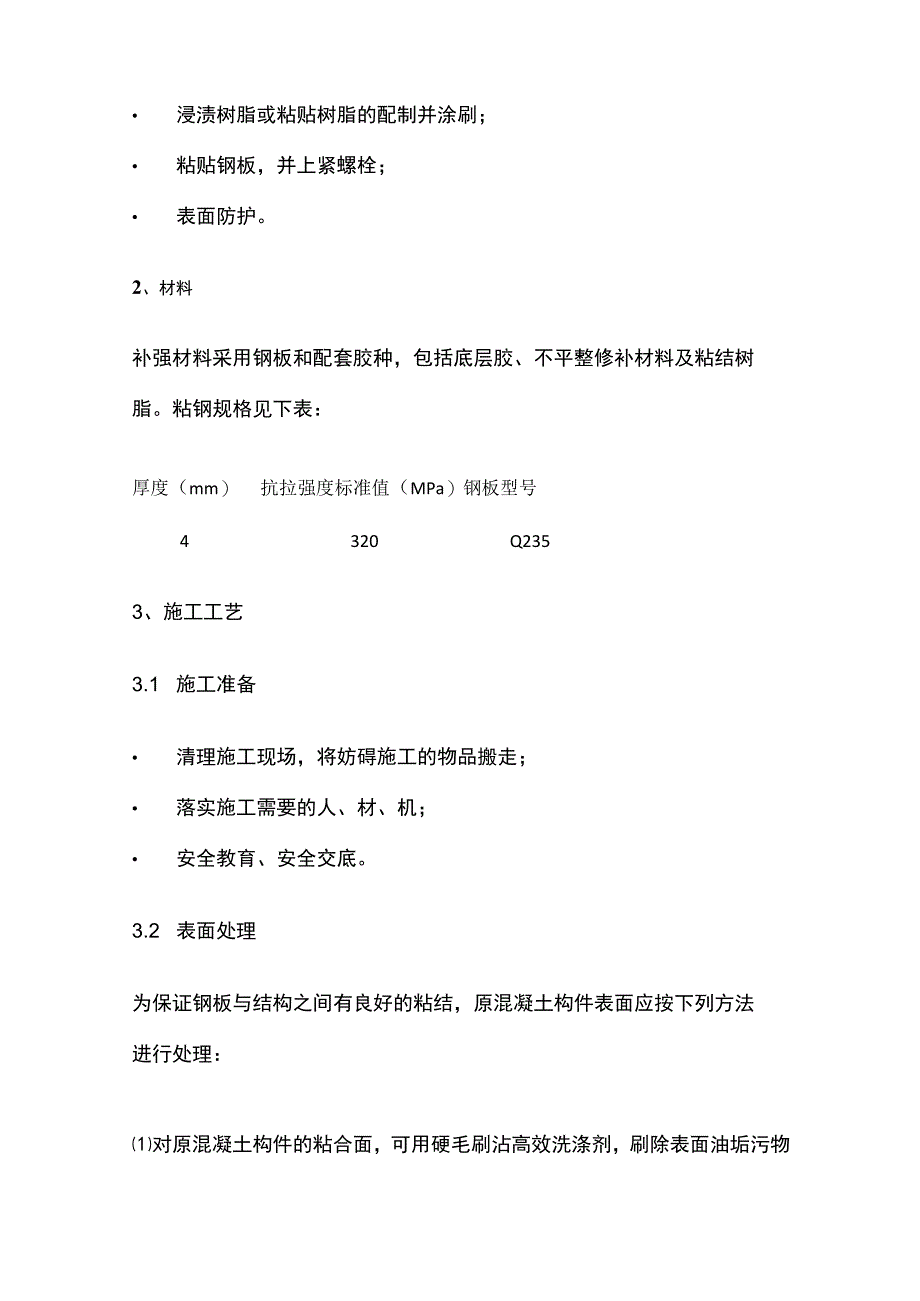

建筑粘钢包钢植筋加固工程施工方案.docx_第3页
第3页 / 共25页
建筑粘钢包钢植筋加固工程施工方案.docx_第4页
第4页 / 共25页
建筑粘钢包钢植筋加固工程施工方案.docx_第5页
第5页 / 共25页
建筑粘钢包钢植筋加固工程施工方案.docx_第6页
第6页 / 共25页
建筑粘钢包钢植筋加固工程施工方案.docx_第7页
第7页 / 共25页
建筑粘钢包钢植筋加固工程施工方案.docx_第8页
第8页 / 共25页
建筑粘钢包钢植筋加固工程施工方案.docx_第9页
第9页 / 共25页
建筑粘钢包钢植筋加固工程施工方案.docx_第10页
第10页 / 共25页
亲,该文档总共25页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《建筑粘钢包钢植筋加固工程施工方案.docx》由会员分享,可在线阅读,更多相关《建筑粘钢包钢植筋加固工程施工方案.docx(25页珍藏版)》请在第壹文秘上搜索。

1、建筑粘钢、包钢、植筋加固工程施工方案目录一、工程概况二.编制依据三、主要施工工艺及注意事项四 .工程质量保证措施五 .安全保证措施六 .文明施工、消防及环保措施一、工程概况本次施工部位为XXX改造项目结构改造加固工程。主要内容是改造加固工程的植筋、粘钢、柱包角钢等。二、方案编制依据混凝土结构加固设计规范(GB50367-2013)混凝土结构工程施工质量验收规范(GB50204-2015)建设工程施工现场供用电安全规范(GB50194-2014)建筑工程施工质量验收统一标准(GBJ50300-2013)建筑工程质量检验评定标准(GB50301-2013)建筑机械使用安全技术规范(JGJ33-20

2、12)混凝土结构后锚固技术规程(JGJ145-2013)混凝土结构加固技术规范(CECS25:90)混凝土结构加固设计规范(GB50367-2006)建筑结构加固工程施工质量验收规范(GB50550-2010)o三、主要施工工艺及注意事项(一)粘钢1、粘贴钢板工序 施工准备; 结构表面处理; 底层树脂配制并涂刷; 找平材料配制并对不平整处修复处理; 浸渍树脂或粘贴树脂的配制并涂刷; 粘贴钢板,并上紧螺栓; 表面防护。2、材料补强材料采用钢板和配套胶种,包括底层胶、不平整修补材料及粘结树脂。粘钢规格见下表:厚度(mm)抗拉强度标准值(MPa)钢板型号4320Q2353、施工工艺3.1 施工准备

3、清理施工现场,将妨碍施工的物品搬走; 落实施工需要的人、材、机; 安全教育、安全交底。3.2 表面处理为保证钢板与结构之间有良好的粘结,原混凝土构件表面应按下列方法进行处理:对原混凝土构件的粘合面,可用硬毛刷沾高效洗涤剂,刷除表面油垢污物后用清水冲洗,再对粘合面进行打磨,除去23mm厚表层,直至完全露出新面,并用无油压缩空气除去粉尘或用清水冲洗干净,待完全干燥后用脱脂棉沾丙酮擦拭表面即可。钢板粘结面,须进行除锈和粗糙处理。如钢板未生锈或轻微锈蚀,可用喷砂、砂布或平砂轮打磨,直至出现金属光泽。打磨粗糙度越大越好,打磨纹路应与钢板受力方向垂直。其后,用脱脂棉沾丙酮擦拭干净。如钢板锈蚀严重,须先用适

4、度盐酸浸泡20分钟,使锈层脱落,再用石灰水冲洗,中和酸离子,最后用平砂轮打磨出纹道。3.3 找平处理混凝土表面用修复材料进行补平,如不能一次补平,应待修复材料固化后,打磨,再补,直至达到要求;应在找平材料表面干燥后立即进行下一道工序的施工,以保证钢板与混凝土的良好粘结。3.4 配制粘结剂粘结剂使用前应现场抽样,进行质量检验,合格后方能使用。按产品使用说明书的规定进行配制,搅拌时应避免水进入容器,按同一方向进行搅拌,容器不得有油污、灰尘和水分。3.5 粘贴钢板粘结剂配制好后用抹刀涂在己处理好的混凝土表面上,厚度l-3mm,中间厚边缘薄,然后将钢板固定在预定位置,并立即上紧螺栓或用支撑固定,并适当

5、加压,以使胶液刚从钢板边挤出为度。粘好钢板后,用手锤沿粘贴面轻轻敲击钢板,如无空洞声,表示已粘贴密实,否则应剥下钢板补胶,重新粘贴。钢板分段粘贴时搭接长度不应小于15Omm,粘贴时用提子滚压,挤出气泡。承重用的粘结剂在常温下固化,保持在20以上,24小时即可拆除夹具或支撑,3天可受力使用。若低于15oCz应采取人工加温,一般用红外线灯加热。3.6 表面防护粘贴钢板完工并经验收合格后,钢板表面须用M15的水泥砂浆抹面,其厚度:对于梁不应小于20mm,当环境干燥且无腐蚀介质时,在便于检查和维修部位也可采用防锈漆涂刷两道,使用中定期检查、维修。(二)包钢1.包钢施工时应遵循下列程序1.1 基层处理:

6、(1)除去表层风化酥松层,碳化锈裂层积油污杂志并修复平整。(2)必要时对包钢部位的裂缝进行压胶封闭处理。(3)加固角钢及扁箍的结合面应除锈,并打金属光泽然后用丙酮、二甲苯先洗涤后擦净。1.2 卸载及加固件就位固定为了减轻和消除包钢的应力应变滞后现象,加固前需对原结构的活荷载进行卸荷。然后用卡具将角钢及扁箍贴于待加固位置,经校准后彼此焊牢固定。1.3 嵌补缝隙将加固件全部构件沿缝隙用封缝胶嵌补严密,在利于灌胶的适当位置钻孔、粘贴浆咀(通常在较低处)并留出排气孔间距约1米,待胶泥固结后通气试压。1.4 灌胶用0.20.4MPa压力将树脂从灌浆咀压入,当排气孔出现浆液后,停止加压以树脂胶泥封堵排气孔

7、,再以较低压力维持10分钟左右,以胶泥堵孔。由上至下,由左到右,依次灌注。灌浆后不再对加固件进行锤击、移动和焊接。(三)植筋1.原理:化学植筋是在原有钢筋混凝土结构或构件上根据工程需用钢筋,以适当的钻孔和深度,采用化学胶粘剂使新增的拟用钢筋与混凝土粘接牢固,并以充分利用钢筋强度为条件确定其抗拉设计荷载的一种连接锚固技术,并使新增钢筋(通常称为植筋)能发挥设计所期望的性能。作用在植筋上的拉力通过化学胶粘剂向混凝土中传递,化学植筋工艺简单、锚固快捷、安全可靠,广泛应用于结构加固、补强、新老结构连接、补埋钢筋及后埋钢构件等方面。2、具体施工工艺顺序:2.1 按工程部位、植筋数量准备植筋胶材料。2.2

8、 放线定位:根据设计图纸要求结合现场实际情况确定植筋位置,并做好标记。2.3 钢筋探测:由于现场植筋位置是根据现有结构设计图纸放线定位确认,新植入钢筋存在与原有结构内部钢筋相交叉的情况。为避免植筋钻孔时遇到原结构内钢筋、形成废孔,既影响施工工效,并可能对原结构产生一定的破坏影响,所以,需要在钻孔前对现场原有结构内部钢筋进行探测,便于植筋钻孔工作的顺利展开。2.4 钻孔:根据孔径和孔深要求钻孔,钻孔工具采用电锤钻。具体植筋钢筋规格大小及植筋深度根据施工图纸要求实施。2.5 清孔:先用电气筒吹出孔内灰尘两次,再用钢丝刷清孔两次,然后再用电气筒吹出孔内灰尘两次,清至无粉尘逸出为止。2.6 注胶:将安

9、装好混合管的料罐置入注射枪中,将混合管插入至孔底,由孔底往外均匀注入胶体,注满孔深的2/3即可。注胶同时均匀外移注射枪。如孔深超过20cm时,应使用混合管延长器,保证从孔底开始注胶,以防内部胶体不实。第一次从新的混合管中打出的胶体不用,因为此时可能没有混合均匀(可目测胶体颜色)。2.7 植筋:注入胶体后,应立即将钢筋(螺杆)慢慢加压旋转至孔底,保证胶体分布均匀,目视表面有少量胶体外溢。并根据事先做好的标记检测钢筋是否达到所需的锚固深度,(植筋钢筋要求:钢筋应无油污,无严重锈蚀。如钢筋锈蚀较为严重,则用钢丝刷除锈。清理过的钢筋必须清楚标记锚固深度位置。孔壁可以潮湿,但必须保证无明水)。2.8 静

10、置固化:钢筋种植完毕后,必须根据植筋胶性能中的固化时间对成品进行保护,防止在植筋胶固化时间内因工序交接或人为扰动对已种植完毕钢筋形成影响。现场可设置红白警示旗,并设专人看护固化期的植筋成品。2.9 质量检验:对结构关键部位或设计要求作相关检测、拉拔的应根据国家相关规范对所植钢筋进行检测。3、植筋施工注意事项3.1 钻孔时保证钻机、钻头与植入钢筋(螺杆)的受拉力方向一致。保证孔径与孔深尺寸准确。3.2 钻孔应避开原结构内钢筋,特别是预应力筋和主受力筋。3.3 植筋施工前,应采用钢筋探测仪对原结构筋进行准确定位。3.4 对于梁柱节点等钢筋密集或不易准确探测的部位,建议根据原结构设计图纸的钢筋分布,

11、并配合原混凝土界面处理(凿毛、粗糙化)的过程进行施工现场观察分析,对原结构钢筋进行定位;3.5 钻孔时,如果钻机突然停止或钻头不前进时,应立即停止钻孔,检查是否碰到内部钢筋。3.6 对于15d以上的超深孔钻孔时,除按标准操作对电锤不施加大的压力外,还应经常将钻头提起,让碎屑及时排出。3.7 注胶时如孔深超过20cm时,应使用混合管延长器,保证从孔底开始注胶,以防内部胶体不实。3.8 参照固化时间表,严格遵守安装时间与固化时间,待胶体完全固化方可承载,固化期间严禁扰动,以防锚固失效。3.9 植筋注射剂应存放与阴凉,干燥的地方,避免受阳光直接照射,长期存放温度为5。(:25。(:。注意注射剂不要接

12、触眼睛。3.10 如果孔壁潮湿(不应有明水),可以进行注胶植筋,但固化时间应按固化时间表中所列时间加倍延长。四、工程质量保证措施要认真贯彻执行建设方、总承包、监理有关质量政策、法规、文件等的规定,以三抓一保(即抓施工人员的质量、抓工作质量、服务质量、保工程质量)为质量管理工作核心,围绕这个核心来编制质量计划、筹划质量措施、安排质量活动、实现质量目标。4.1 质量管理目标:工程质量达到合格,符合建设方、总承包预期目标。4.2 项目部有完整的质量保证运行体系:项目班组内有兼职质量检查员,项目经理部有专职质量检查员,项目经理和项目技术负责人对质量全面负责,在整个施工过程中,严格按质量技术实施细则进行

13、,全面实行质量责任制。4.3 项目部坚持抓质量求效益,以质量创信誉的经营方针,运用全面质量管理的原理、思想和方法,开展全面质量管理的宣传教育,强化全员质量意识,形成了全员、全方位,全过程的质量管理网络,将管理程序贯穿于全过程的施工各工序、各环节、各部位的技术质量中。质量保证体系1.质量是企业的生命,一个企业尤其是建筑施工企业,如果工程质量过不了关,那以后将不堪设想,质量第一,用户至上是我们对本工程的行动宗旨,不论工程大小始终把工程质量放在首位。我们对本工程的质量总体目标是创优质、争样板,让用户满意,为了达到这一目标,我们在施工准备工作、施工测量、执行新规范、质量教育、质量检查与评比、原材料检验

14、与试验、计量控制、技术措施及岗位责任制方面将继续按照各种规章制度进行本工程项目施工、控制与运转。2、本工程将建立以项目经理、项目技术负责人的领导控制、专业工程师基层检查、作业层的操作质量管理三级质量管理系统。推行专业工程师和质量工程师责任制,对施工全过程工程质量进行监控。形成一个横向(各分包项目);纵向从项目经理到作业班组的质量管理网络。使质量保证体系延伸到各施工单位、公司内部各专业分公司,保证质量目标予以实现。建立高度灵敏的质量信息反馈系统,以试验、技术管理、质量检查为信息中心,负责搜集、传递质量信息,给决策机构对异常情况迅速做出反映,并将新的指令信息传递到执行机构,调整施工部署,纠正质量偏

15、差,确保合同目标的实现。3、进行质量意识教育,增强工人的职业责任感,树立主人翁的态度,提高企业素质,重点从两个方面做好这一工作:(1)提高职工专业技术水平,分别针对技术员、施工员、工人等各自不同的特点,进行重点、系统学习操作和工序管理。(2)以质量和工期为重点内容,组织好劳动竞赛,在工程项目之间、施工队之间、各种工种之间及各班组之间开展工程质量的评比工作,使项目内部形成一种创优争先的良好局面。4、全面推行标准化工作,把生产和施工过程中各项活动、技术要求、经营管理等都纳入规范,形成制度,促进工程建设的优质、高速、低消耗完成,重点从以下三个方面开展这项工作。(1)工程质量的检查及验收评定标准执行建筑结构加固工程施工质量验收规范(GB50550-2010)o(2皮全检查评比标准执行建筑施工安全检查标准百JGJ59-2011,施工现场临时用电安全容技术规范JGJ46-2005,建筑施工高度处作业安全技术规范JGJ80-2016,龙门架及井架物知料提升机道安全技术规内范JGJ88-2010新颁布一标三规范。(3)文明施工管理标准执行本单位制定的文明施工管理检查考核表。4.5质量管理组织措施(1)建立各项质量管理制度,制定质量管理目标,切实实施质量管
