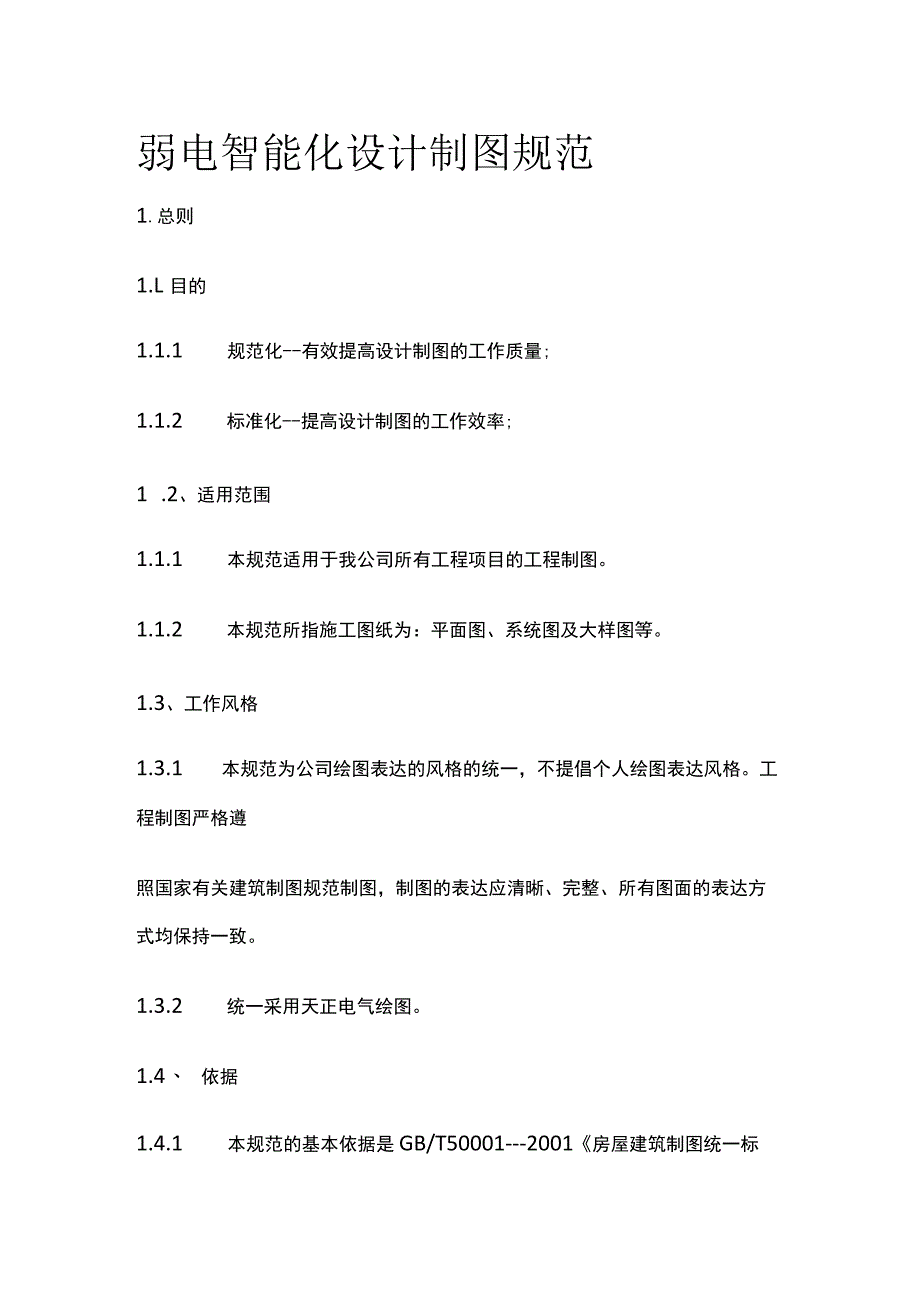

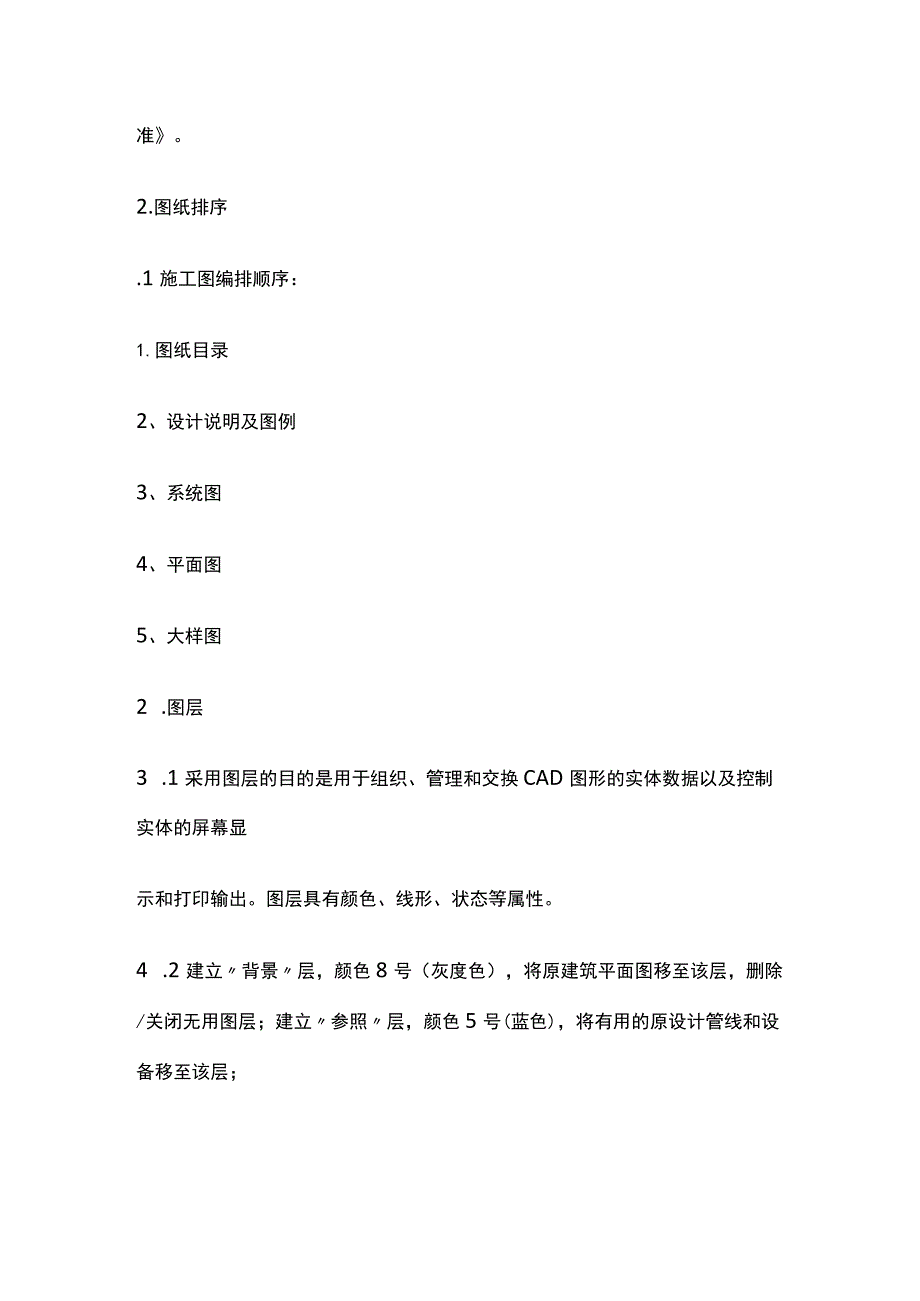

1、弱电智能化设计制图规范1.总则1.L目的1.1.1 规范化-有效提高设计制图的工作质量;1.1.2 标准化-提高设计制图的工作效率;1 .2、适用范围1.1.1 本规范适用于我公司所有工程项目的工程制图。1.1.2 本规范所指施工图纸为：平面图、系统图及大样图等。1.3、工作风格1.3.1 本规范为公司绘图表达的风格的统一，不提倡个人绘图表达风格。工程制图严格遵照国家有关建筑制图规范制图，制图的表达应清晰、完整、所有图面的表达方式均保持一致。1.3.2 统一采用天正电气绘图。1.4、 依据1.4.1 本规范的基本依据是GB/T50001-2001房屋建筑制图统一标准。2.图纸排序.1施工图编排

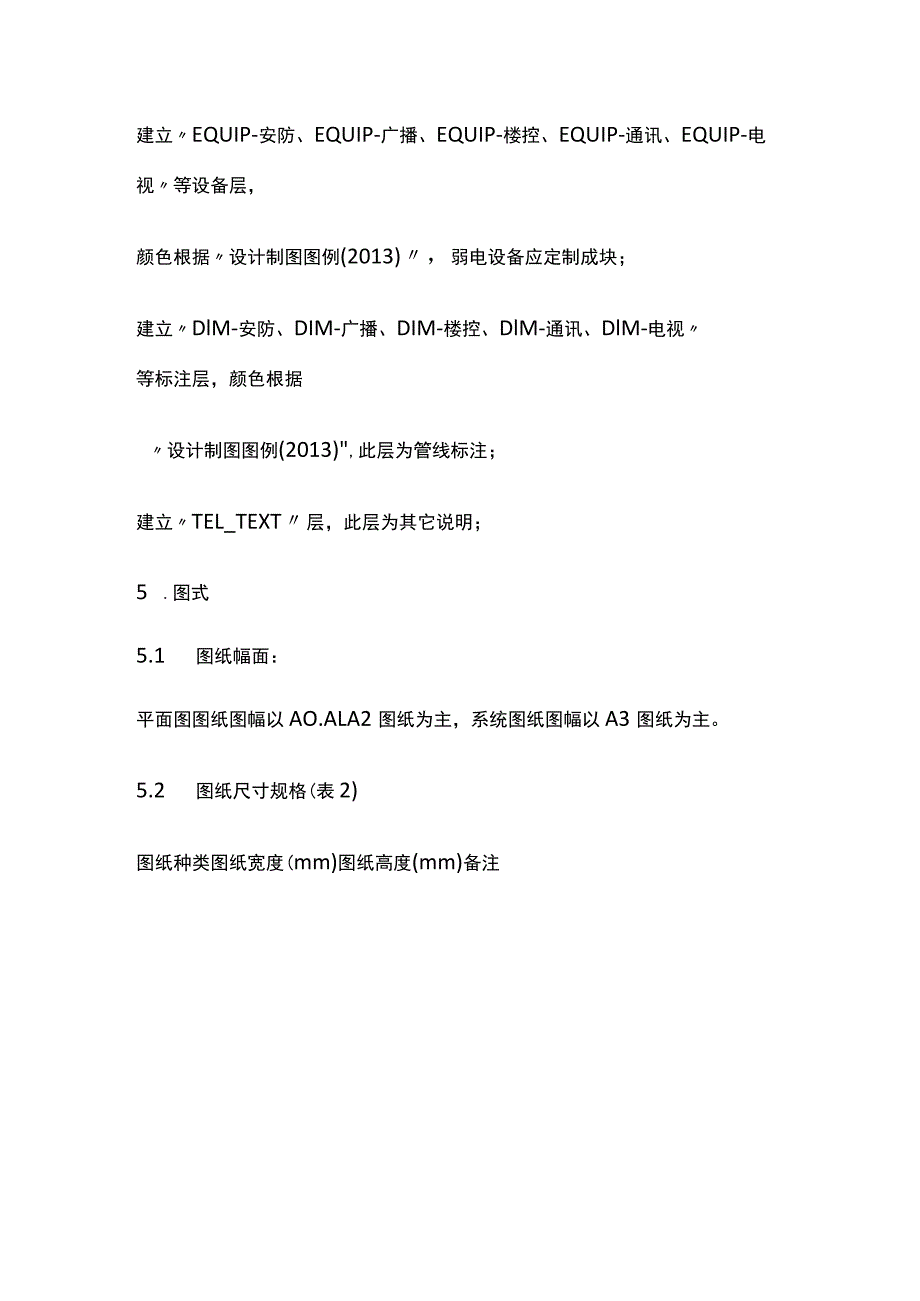

2、顺序：1.图纸目录2、设计说明及图例3、系统图4、平面图5、大样图2 .图层3 .1采用图层的目的是用于组织、管理和交换CAD图形的实体数据以及控制实体的屏幕显示和打印输出。图层具有颜色、线形、状态等属性。4 .2建立背景层，颜色8号（灰度色），将原建筑平面图移至该层，删除/关闭无用图层；建立参照层，颜色5号(蓝色)，将有用的原设计管线和设备移至该层；建立EQUIP-安防、EQUIP-广播、EQUIP-楼控、EQUIP-通讯、EQUIP-电视等设备层，颜色根据设计制图图例(2013)，弱电设备应定制成块；建立DlM-安防、DIM-广播、DIM-楼控、DlM-通讯、DlM-电视等标注层，颜色根据
3、设计制图图例(2013),此层为管线标注；建立TEL_TEXT层，此层为其它说明；5 .图式5.1 图纸幅面：平面图图纸图幅以AO.ALA2图纸为主，系统图纸图幅以A3图纸为主。5.2 图纸尺寸规格(表2)图纸种类图纸宽度(mm)图纸高度(mm)备注AO1189X841Al841X594A2594X420A3420X297A4297X210主要用于目录、大样、变更等5.3 特殊需要可采用按长边1/8模数加长尺寸（按房屋建筑制图统一标准）。5.4 图纸的格式：采用横向格式，必要时，也可立式使用5.5 标题与会签栏：标题与会签栏内容包括：工程名称、建设单位、工程负责人、专业负责人、审核、校对、设计
4、、制图人签名及图名、工程编号、图别、图号、日期。5.6 图框可采用插入块定义法，使用命令I，选择所需要的图框大小，插入调整即可，图框参照设计制图图例（2013）。（A0图框、Al图框、A2图框A3图框、A4图框）6 .字体除投标及其特殊情况外，均应采取以下字体文件，以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。Romans.shx（西文花体）、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx（西文单线体）;zsm.shx（推荐）。st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx
5、（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）；hztxt.shx（推荐）。6.1 汉字字型优先考虑采用hztxt.shx;西文优先考虑zsm.shxo6.2 图名标注文字高度为：绘图比例8,宽度0.60.8;图名标注下划线分别为绘图比例0.4粗实线与细实线，说明文字一般应位于图面右侧。5.4楼栋平面图文字高度为：绘图比例4,宽度0.60.8;5 .5总平面及地下室平面图文字高度为绘图比例3,宽度0.60.8;6 .1设备布点6.1.1 所有的设备块布置在EQUIP-安防、EQUlP-广播、EQUIP-楼控、EQUlP-通讯、EQUIP-电视等层，设备块的颜色可根
6、据实际情况进行设置；6.1.2 设备图例的样式及大小,参照设计制图图例(2013)6.2线型6.2.1 总平图管线采用天正电气一导线一平面导线，表示为多义线(直线)，至其它设备管线表示为细实线，沿吊顶敷设为实线，沿地面敷设为虚线；6.2.2 .2.2楼栋平面图管线表示为细实线,线槽表示为多义线(点划线)；6.2.3 多系统平面图，线槽及管线的线型表示如下详见设计制图图例(2013)一管线标注代号说明表”：安防系统K；通讯系统D广播系统G;楼控系统A6.2.4 平面图的多义线线宽设置如下表6.3标注1.1.1 标注线型细实线1.1.2 数字：在一般情况下，当尺寸线为水平方向时，数字注写于尺寸线的
7、上方，当尺寸线为垂直方向时，数字注写于尺寸线左边。1.1.3 标注格式：附线形说明要求：按系统分类进行标注。1.1.4 尺寸数字宜标注于图样轮廓线以外，不宜与图纸、文字及符号等相交。1.1.5 互相平行的尺寸线，应从被注的图形轮廓线由近向远排列，小尺寸线应距轮廓线较近，大尺寸线应距轮廓线较远。6.4 比例6.4.1 常规缩小比例：1:11:51:101:201:501:1001:1501:2001:5001:1000必要时缩小比例：1:31:41:61:151:251:301:401:601:801:2501:3001:4001:6006.4.2 同一张图纸中，不宜出现三种以上的比例。6.4.
8、3 比例宜注写在图名的右侧，字的基准线应取平；比例的字高宜比图名的字高小T或二号。6.5 设备编号根据系统对各项设备进行编号6.6 线型编号根据系统对各线缆进行编号详见设计制图图例(2013)-管线标注代号说明表6.7 设计说明设计说明应先在WORD文件中编辑排版，再粘贴至CAD文档;设计说明中应含有文字、图例及线型说明。6.8 其它注意事项7.保存7.1 保存位置7.1.1 施工平面图、系统图存放于项目目录文件夹中。7.1.2 常用制图模板集中存放且归类整理。7.2 文件名7.2.1 绘图文件的命名规则：CAD文件的命名应简单、明潦、易记，易于交换数据。设计图纸可按设计工种和图纸目录顺序命名
9、，如：1#楼栋平面图命名为平面图1#时间1#楼栋系统图命名为系统图1#-时间总平面图命名为总平面图时间总平系统图命名为总系统图-时间大样图命名为大样图-时间8.图纸打印（公司内部打印）8.1平面图（ALA2）的打印8.1.1 选择1080打印机（内部打印A3、A4）8.1.2 选择打印样式表名称acad.ctb,编辑格式视图-8号颜色（灰度）线宽设为0毫米，其它颜色线宽根据需要设置（参考：AO设0.3,Al设0.2,A2设0.15）8.1.3 平面图Al的打印，选择过大尺寸：ISoAl（纵向），设置打印比例；平面图A2的打印，选择过大尺寸：ISOA2（横向），设置打印比例；8.1.4 .2系统
10、图（A3、A4）的打印8.2.1选择1080打印机8.2.2 选择打印样式表名称acad.ctb,编辑格式视图一所有颜色线宽根据需要设置（参考：A3设0.15,A4设0.15）8.2.3 系统图A3或A4的打印，图纸尺寸直接选择A3或A48.3建立打印样式表8 .3.1根据需要，可分别建立并保存常用打印样式表（AO平面图、Al平面图、A2平面图、A3系统图、目录）9 .管理9.1 装订9.1.1 设计工程师对设计方案统一装订。9.1.2 经审核合格的全套施工方案，外加公司施工图封面，并套以塑料保护套后，由装订机打孔装订。9.2 交付工程施工单位或交档案管理员统一管理。10 .图纸外发（包括外发打印）o.外发图纸的命名原文件复制一个副本命名为原文件名H发yo10.1 外发图纸前必须加密保护图纸（发给厂家的除外），天正工具条-文件布图-图纸保护-选择图形范围设置密码。10.2 导出T3格式，天正工具条一文件布图-图形导出-选择天正3文件+2004格式。
