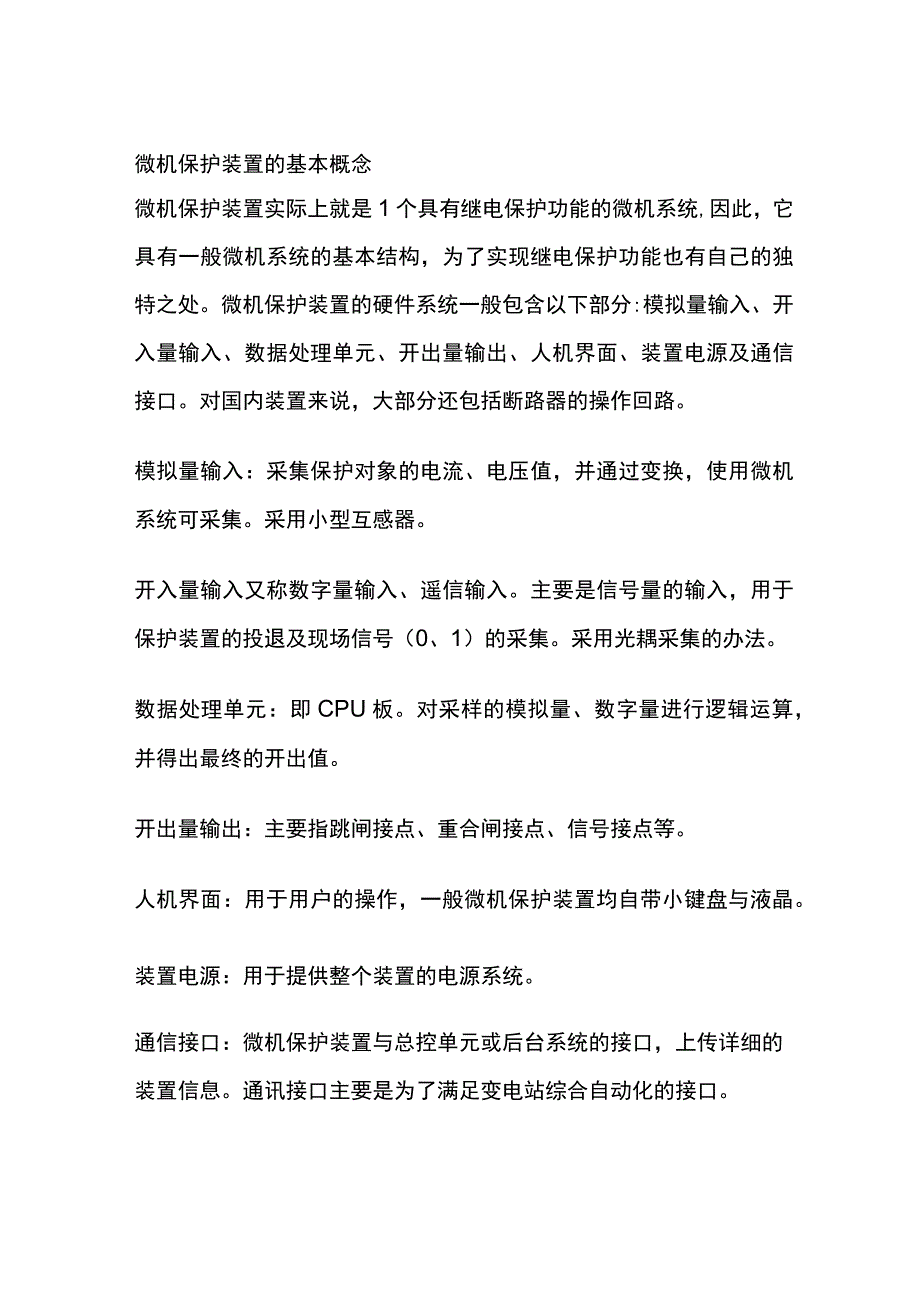

1、微机保护装置的基本概念微机保护装置实际上就是1个具有继电保护功能的微机系统,因此，它具有一般微机系统的基本结构，为了实现继电保护功能也有自己的独特之处。微机保护装置的硬件系统一般包含以下部分:模拟量输入、开入量输入、数据处理单元、开出量输出、人机界面、装置电源及通信接口。对国内装置来说，大部分还包括断路器的操作回路。模拟量输入：采集保护对象的电流、电压值，并通过变换，使用微机系统可采集。采用小型互感器。开入量输入又称数字量输入、遥信输入。主要是信号量的输入，用于保护装置的投退及现场信号（0、1）的采集。采用光耦采集的办法。数据处理单元：即CPU板。对采样的模拟量、数字量进行逻辑运算，并得出最终

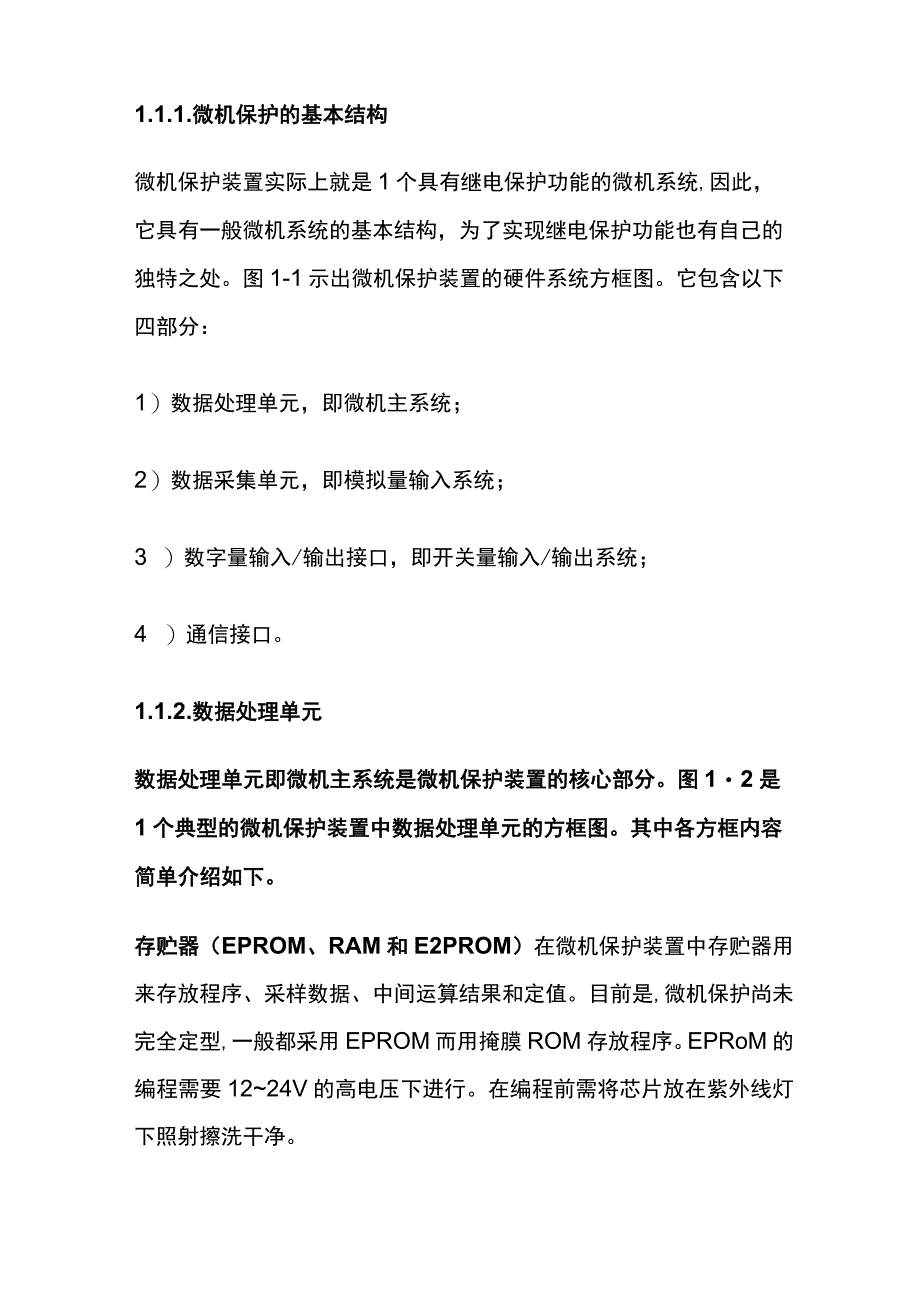

2、的开出值。开出量输出：主要指跳闸接点、重合闸接点、信号接点等。人机界面：用于用户的操作，一般微机保护装置均自带小键盘与液晶。装置电源：用于提供整个装置的电源系统。通信接口：微机保护装置与总控单元或后台系统的接口，上传详细的装置信息。通讯接口主要是为了满足变电站综合自动化的接口。1.1.1.微机保护的基本结构微机保护装置实际上就是1个具有继电保护功能的微机系统,因此，它具有一般微机系统的基本结构，为了实现继电保护功能也有自己的独特之处。图1-1示出微机保护装置的硬件系统方框图。它包含以下四部分：1）数据处理单元，即微机主系统；2）数据采集单元，即模拟量输入系统；3 ）数字量输入/输出接口，即开关
3、量输入/输出系统；4 ）通信接口。1.1.2.数据处理单元数据处理单元即微机主系统是微机保护装置的核心部分。图12是1个典型的微机保护装置中数据处理单元的方框图。其中各方框内容简单介绍如下。存贮器（EPROM、RAM和E2PROM）在微机保护装置中存贮器用来存放程序、采样数据、中间运算结果和定值。目前是,微机保护尚未完全定型,一般都采用EPROM而用掩膜ROM存放程序。EPRoM的编程需要1224V的高电压下进行。在编程前需将芯片放在紫外线灯下照射擦洗干净。采样数据、中间运算结果和标志则需存放在RAM中以便随时存取。继电保护的定值具有常数性质，但在运行过程中可能要承受系统的运行方式而改变。另外
4、，定值应当不受装置停电的影响。由此可见,将定值放在E2PR0M中是适宜的。早期将定值放在EPROM中是因为当时E2PR0M芯片价格较贵。由于EPROM不具有电可擦性质,用EPROM存放定值时通常将其存贮空间分成许多页，每页的容量应足够存放所有的定值。以后修改定值时无需将原定值擦去，而是写入下一页。使用EPROM存放定值需在装置中配备写入电路。时钟时钟电路为保护装置的各种事件记录提供时间基准。它具有独立的振荡器及专用的充电电池，故装置停电时时钟电路仍能运行。目前市场上有多功能与微机接口的时钟芯片。健盘、显示器和串行口它们主要作为本地的人-机接口，如修改和显示定值等。它们都有标准的接口电路，可查阅
5、有关资料。打印机微机保护中打印机主要是用来打印定值、故障报告等。一般都使用并行打印机。为了避免打印机带来的干扰，通常用光耦将保护装置与打印机隔离。近几年为了减少干扰的影响，也有采用串行打印机的装置出现。CPU一般地讲,主要是根据保护的功能程序选择CPU类型。原理复杂、动作速度快的保护选择比较高档的CPU。随着大规模集成电路制造技术的不断发展，已有品种繁多的CPU可供选择。80年代初期开发的微机保护多采用单片微处理器如Intel8086、MC6809等。将这种CPU和存贮器、时钟发生器等支持芯片装在1块印刷电路板上就构成了单板机。80年代中期以后，出现了将CPU、存贮器、定时器以及I/O接口等集
6、中在1块总片上的单片机。微机保护作为一种专用的控制装置采用单片机是适宜的，这是因为：(1)可靠性高。相当于一般规模的单板机的主要电路都集成在1块芯片上，所以单片机的抗电磁干扰、抗尘埃污染等能力都比单板机强。(2)性能高。由于主要部件都集成在芯片内部。如MCS-96系列单片机内部的RAM都有累加器的功能;不再有专门的累加器),整体运算速度大大提高，编程也更加简洁。(3)微型化。这节省了空间。(4)允许温度范围宽。一般单板机上CPU的温度范围为O70oCz而工业级的单片机为-4085。(5)价格低廉。(6)一般单片机都有支持多机通信的串行口，便于构成多单片机的保护装置。Intel公司还推出了位总线
7、局部网络控制器8044,为变电站内微机联网提供了良好条件。1.1.3.数据采集单元数据采集单元即模拟量输入系统,其作用是将被保护元粗线路、变压器和母线等)的电流互感器和电压互感器二次侧的模拟量电流和电压变换成数据处理单元能够使用的数字量。图1-3是一种常用数据采集单元的方框图。其中各方框的作用和构成介绍如下。图1-3数据采集单元的方框图1.电压回路形成电压形成回路是将被保护元件TA和TV二次电流和电压变换成满足模/数(A/D)变换器量程(一般为10V)所要求的电压。通常采用电流-电压变换器和辅助电压互感器完成上述变换。这些变换器或互感器也起电气隔离作用。变换器的一次与二次绕组之间有屏蔽层，对高
8、频干扰有一定的抑制作用。2,模拟低通滤波器（ALF）为了使模拟量经采样后所得的离散信号可以不失真地还原出原来的信号，根据采样定理，模拟量在采样前应采用模拟低通滤波器滤除频率高于采样频率QS一半（OS/2称为折叠频率）的信号。3 .采样/保持器（S/H）微机保护中的采样/保持器有两个作用：保证在A/D变换过程中输入模拟量保持不变；保证各通道同步采样，使各模拟量的相位关系经过采样后保持不变。4 .多路开关（MPX）多路开关是一种电子型的单刀多掷开关，在数据采集系统中，用来将各路S/H中保持的模拟信号分时地接通于A/D变换器的输入端。常用的多路开关有8路、16路等，可以接通单端或双端（即差分）信号。
9、多路开关的接通与断开由外部控制。5 .模/数变换器（A/D）A/D变换器的作用是将模拟通道中已离散化的信号（保存在S/H中的模拟量）转变为计算机所需要的数字量。1.1.4. 数字量输入回路微机保护输入的数字量包括面板上的切换开关、从装置外面引进的触点（如断路器的位置触点）、来自收信机的收信触点及由值班人员操作的装置压板等。面板上的开关量可直接引到微机的并行口，如图5-9所示。CPU可随时查询到开关S的状态。一般外部触点与装置的距离较远,通过连线直接引入装置会带来干扰，帮采用光耦隔离，并用与微机系统相独立的电源，如图5-10所示，光耦内发光二极管与光敏三极管集成在1个芯片内，如图5-10中虚线框
10、所示。发光管与光敏管之间无电磁联系，它们之间的分布电容仅有几个皮法,因此由外部连线带一来的干扰被大大地削弱。1.1.5. 数字量输出回路微机保护装置输出的数字量包括面板上显示的信号、控制发信机的触点输出、保护出口跳闸和发出中央信号的触点输出等。面板上的显示信号采用发光二极管直接与逻辑门的输出端相连,如图5-11所示。发光二极管有体积小、功耗低的优点。保护装置发出的跳闸命令和中央信号等都采用继电器触点输出的方式。继电器采用与微机系统相独立的电源（不共地）并用光耦隔离,如图5-12所示。图pl和p2来自微机中同1个并行口。pl经过非门F同与非门YF相连，而p2则直接与YF相连。这可防止在直流电源电
11、压变动时造成出口继电器Kl误动。出口继电器Kl的正电源由保护启动元件K2的触点接通。启动元件与微机系统完全独立。这样任何一方面故障都不会导致保护误出口。图5-12中在K2触点旁并联1个阻值大，故即使光耦被击穿，继电器Kl也不会动作。1.1.6. 通信接口近年来随着计算机技术的快速发展，变电站内基于微机的装置不断增多，变电站的综合自动化已逐渐开始实现。图5-13为变电站综合自动化的计算机分层系统示意图。站内各种微机控制、测量及监视装置之间可以实现数据共享。由于保护的重要性，各种微机保护必须保持自身的独立性，即变电站主计算机故障时不会影响保护的工作。在综合自动化的分层系统中微机保护装置除完成保护的功能外，还向站主机传送故障报告、事件记录等。它们之间的通信速率为几千波特就可以满足要求。在变电站无人值班时调度所可通过站主机对微机保护实行远方控制，如修改定值等。
