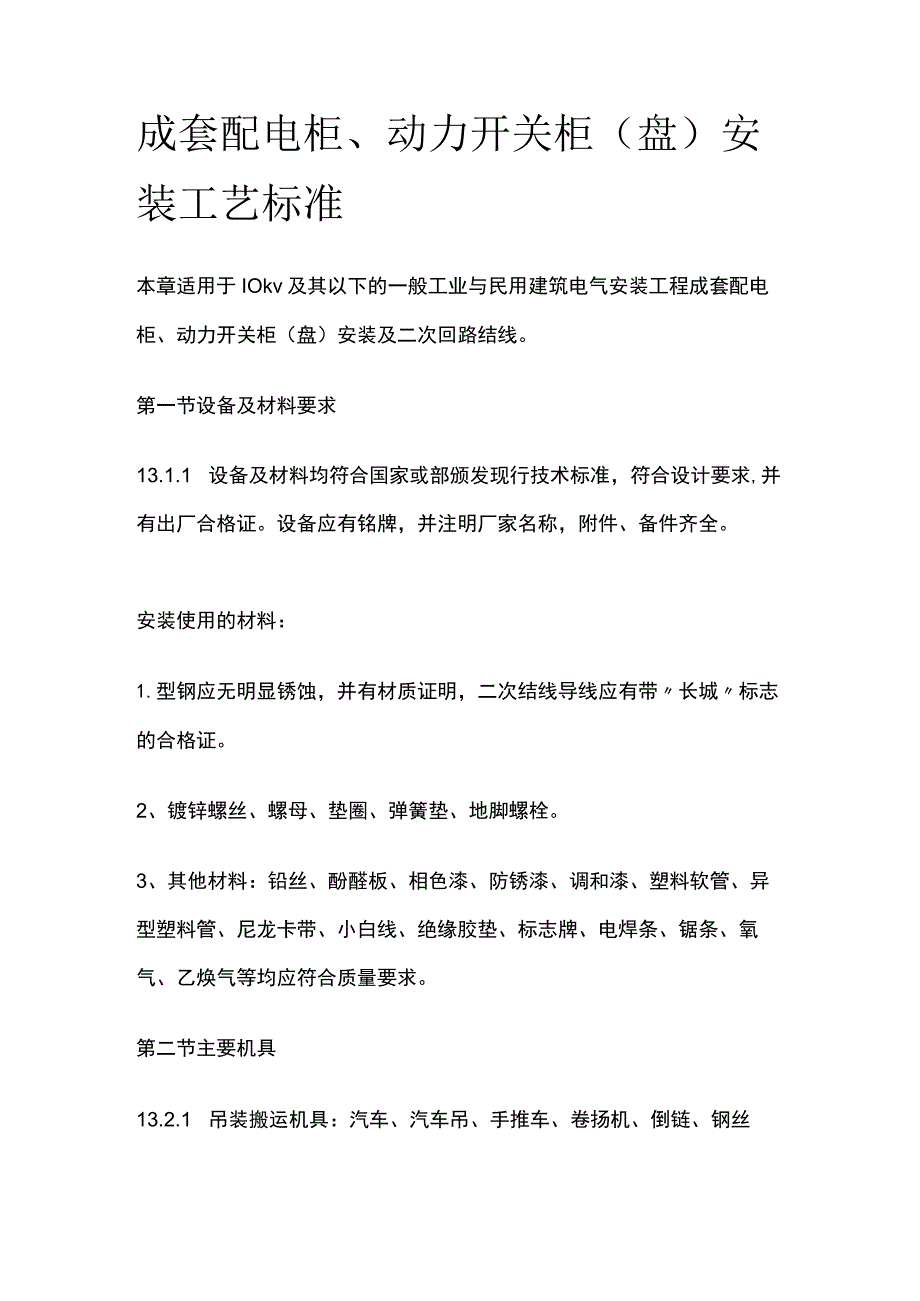

成套配电柜 动力开关柜盘安装工艺标准.docx_第1页
第1页 / 共19页

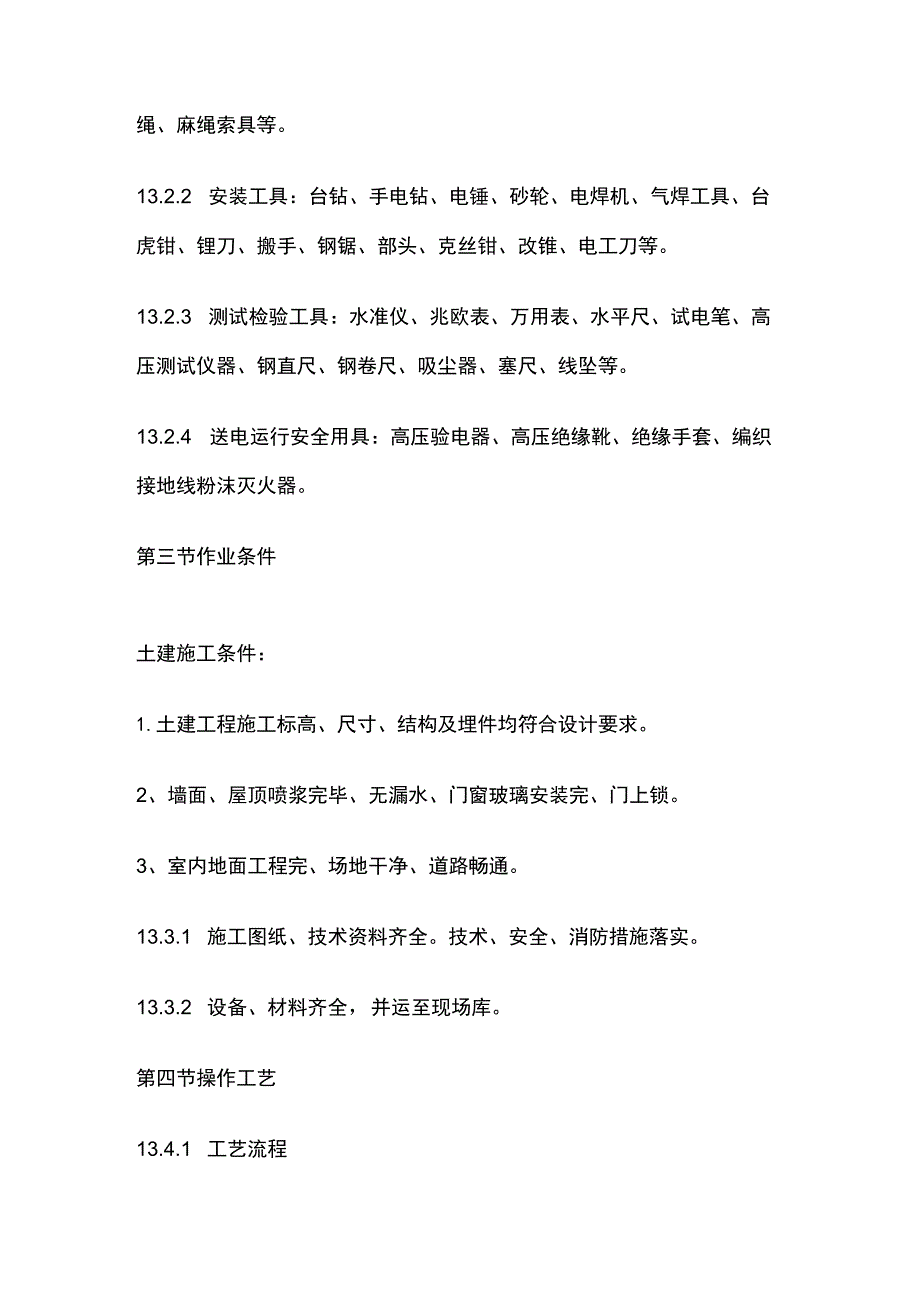

成套配电柜 动力开关柜盘安装工艺标准.docx_第2页
第2页 / 共19页

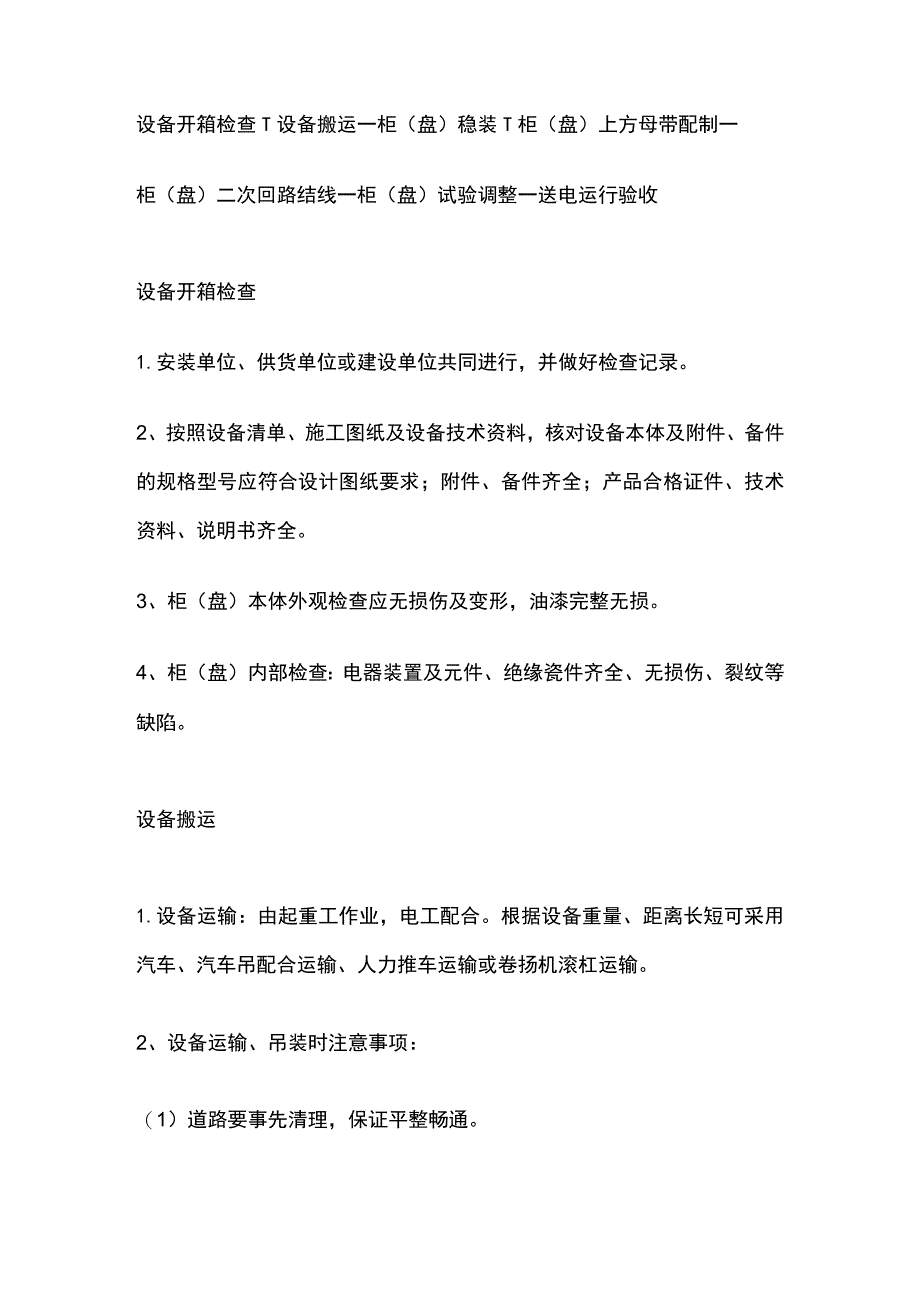

成套配电柜 动力开关柜盘安装工艺标准.docx_第3页
第3页 / 共19页
成套配电柜 动力开关柜盘安装工艺标准.docx_第4页
第4页 / 共19页
成套配电柜 动力开关柜盘安装工艺标准.docx_第5页
第5页 / 共19页
成套配电柜 动力开关柜盘安装工艺标准.docx_第6页
第6页 / 共19页
成套配电柜 动力开关柜盘安装工艺标准.docx_第7页
第7页 / 共19页
成套配电柜 动力开关柜盘安装工艺标准.docx_第8页
第8页 / 共19页
成套配电柜 动力开关柜盘安装工艺标准.docx_第9页
第9页 / 共19页
成套配电柜 动力开关柜盘安装工艺标准.docx_第10页
第10页 / 共19页
亲,该文档总共19页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《成套配电柜 动力开关柜盘安装工艺标准.docx》由会员分享,可在线阅读,更多相关《成套配电柜 动力开关柜盘安装工艺标准.docx(19页珍藏版)》请在第壹文秘上搜索。

1、成套配电柜、动力开关柜(盘)安装工艺标准本章适用于IOkv及其以下的一般工业与民用建筑电气安装工程成套配电柜、动力开关柜(盘)安装及二次回路结线。第一节设备及材料要求13.1.1 设备及材料均符合国家或部颁发现行技术标准,符合设计要求,并有出厂合格证。设备应有铭牌,并注明厂家名称,附件、备件齐全。安装使用的材料:1.型钢应无明显锈蚀,并有材质证明,二次结线导线应有带长城标志的合格证。2、镀锌螺丝、螺母、垫圈、弹簧垫、地脚螺栓。3、其他材料:铅丝、酚醛板、相色漆、防锈漆、调和漆、塑料软管、异型塑料管、尼龙卡带、小白线、绝缘胶垫、标志牌、电焊条、锯条、氧气、乙焕气等均应符合质量要求。第二节主要机具

2、13.2.1 吊装搬运机具:汽车、汽车吊、手推车、卷扬机、倒链、钢丝绳、麻绳索具等。13.2.2 安装工具:台钻、手电钻、电锤、砂轮、电焊机、气焊工具、台虎钳、锂刀、搬手、钢锯、部头、克丝钳、改锥、电工刀等。13.2.3 测试检验工具:水准仪、兆欧表、万用表、水平尺、试电笔、高压测试仪器、钢直尺、钢卷尺、吸尘器、塞尺、线坠等。13.2.4 送电运行安全用具:高压验电器、高压绝缘靴、绝缘手套、编织接地线粉沫灭火器。第三节作业条件土建施工条件:1.土建工程施工标高、尺寸、结构及埋件均符合设计要求。2、墙面、屋顶喷浆完毕、无漏水、门窗玻璃安装完、门上锁。3、室内地面工程完、场地干净、道路畅通。13.

3、3.1 施工图纸、技术资料齐全。技术、安全、消防措施落实。13.3.2 设备、材料齐全,并运至现场库。第四节操作工艺13.4.1 工艺流程设备开箱检查T设备搬运一柜(盘)稳装T柜(盘)上方母带配制一柜(盘)二次回路结线一柜(盘)试验调整一送电运行验收设备开箱检查1.安装单位、供货单位或建设单位共同进行,并做好检查记录。2、按照设备清单、施工图纸及设备技术资料,核对设备本体及附件、备件的规格型号应符合设计图纸要求;附件、备件齐全;产品合格证件、技术资料、说明书齐全。3、柜(盘)本体外观检查应无损伤及变形,油漆完整无损。4、柜(盘)内部检查:电器装置及元件、绝缘瓷件齐全、无损伤、裂纹等缺陷。设备搬

4、运1.设备运输:由起重工作业,电工配合。根据设备重量、距离长短可采用汽车、汽车吊配合运输、人力推车运输或卷扬机滚杠运输。2、设备运输、吊装时注意事项:(1)道路要事先清理,保证平整畅通。(2)设备吊点。柜(盘)顶部有吊环者,吊索应穿在吊环内,无吊环者吊素应挂在四角主要承力结构处,不得将吊索吊在设备部件上。吊索的绳长应一致,以防柜体变形或损坏部件。(3)汽车运输时,必须用麻绳将设备与车身固定牢,开车要平稳。柜(盘)安装:1.基础型钢安装:(1)调直型钢。将有弯的型钢调直,然后,按图纸要求预制加工基础型钢架,并刷好防锈漆。(2)按施工图纸所标位置,将预制好的基础型钢架放在预留铁件上,用水准仪或水平

5、尺找平、找正。找平过程中,需用垫片的地方最多不能超过三片。然后,将基础型钢架、预埋铁件、垫片用电焊焊牢。最终基础型钢顶部宜高出抹平地面IOmm,手车柜按产品技术要求执行。基础型钢安装允许偏差见表13.4.4o基础型钢安装的允许偏差表13.4.4项目允许偏差mm/mmm全长不宜度水平度15不平行度5注:环形布置按设计要求。(3)基础型钢与地线连接:基础型钢安装完毕后,将室外地线扁钢分别引入室内(与变压器安装地线配合)与基础型钢的两端焊牢,焊接面为扁钢宽度的二倍。然后将基础型钢刷两遍灰漆。2、柜(盘)稳装:(1)柜(盘)安装。应按施工图纸的布置,按顺序将柜放在基础型钢上。单独柜(盘)只找柜面和侧面

6、的垂直度。成列柜(盘)各台就位后,先找正两端的柜,在从柜下至上三分之二高的位置绷上小线,逐台找正,拒不标准以柜面为准。找正时采用0.5mm铁片进行调整,每处垫片最多不能超过三片。然后按柜固定螺孔尺寸,在基础型钢架上用手电钻钻孔。一般无要求时,低压柜钻l2.2孑L,高压柜钻l6.2孑J分别用Ml2、M16镀锌螺丝固定。允许偏差见表2-31。(2)柜(盘)就位,找正、找平后,除柜体与基础型钢固定。柜体与柜体、柜体与测挡板均用镀锌螺丝连接。(3)柜(盘)接地:每台柜(盘)单独与基础型钢连接。每台柜从后面左下部的基础型钢侧面上焊上鼻子,用6mm2铜线与柜上的接地端子连接牢固。13.4.5 柜(盘)顶上

7、母线配制见母带安装要求。盘、柜安装的允许偏差表13.4.5项目允许偏差(mm)垂直度(每米)1.5相邻两盘顶部成列盘顶部5相邻两盘边1成列盘面5盘间接缝2柜(盘)二次小线连结1.按原理图逐台检查柜(盘)上的全部电器元件是否相符,其额定电压和控制、操作电源电压必须一致。2、按图敷设相与柜之间的控制电缆连接线。敷设电缆要求见电缆敷以O3、控制线校线后,将每根芯线煨成圆圈,用镀锌螺丝、眼圈、弹簧垫连接在每个端子板上。端子板每侧一般一个端子压一根线,最多不能超过两根,并且两根线间加眼圈。多股线应涮锡,不准有断股。柜(盘)试验调整1.高压试验应由当地供电部门许可的试验单位进行。试验标准符合国家规范、当地

8、供电部门的规定及产品技术资料要求。2、试验内容:高压柜框架、母线、避雷器、高压瓷瓶、电压互感器、电流互感器、高压开关等。3、调整内容:过流继电器调整,时间继电器、信号继电器调整以及机械连锁调整。4、二次控制小线调整及模拟试验(1)将所有的接线端子螺丝再紧一次。(2)绝缘摇测:用500V摇表在端子板处测试每条回路的电阻,电阻必须大于0.5M。(3)二次小线回路如有晶体管,集成电路、电子元件时,该部位的检查不准使用摇表和试铃测试,使用万用表测试回路是否接通。(4)接通临时的控制电源和操作电源;将柜(盘)内的控制、操作电源回路熔断器上端相线拆掉,接上临时电源。(5)模拟试验:按图纸要求,分别模拟试验

9、控制、连锁、操作、继电保护和信号动作,正确无误,灵敏可靠。(6)拆除临时电源,将被拆除的电源线复位。13.4.8送电运行验收1.送电前的准备工作(1)一般应由建设单位备齐试验合格的验电器、绝缘靴、绝缘手套、临时接地编织铜线、绝缘胶垫、粉沫灭火器等。(2)彻底清扫全部设备及变配电室、控制室的灰尘。用吸尘器清扫电器、仪表元件,另外,室内除送电需用的设备用具外,其他物品不得堆放。(3)检查母线上、设备上有无遗留下的工具、金属材料及其他物件。(4)试运行的组织工作、明确试运行指挥者,操作者和监护人。(5)安装作业全部完毕、质量检查部门检查全部合格。(6)试验项目全部合格,并有试验报告单。(7)继电保护

10、动作灵敏可靠,控制、连锁、信号等动作准确无误。2、送电:(1)由供电部门检查合格后,将电源送进室内,经过验电、校相无误。(2)由安装单位合进线柜开关,检查PT柜上电压表三相是否电压正常。(3)合变压器柜开关,检查变压器是否有电。(4)合低压柜进线开关,查看电压表三相是否电压正常。(5)按上述24项,送其他柜的电。(6)在低压联络柜内,在开关的上下侧(开关未合状态)进行同相校核。用电压表或万用表电压档500V,用表的网个测针,分别接触两路的同相,此时电压表无读数,表示两路电同一相。用同样方法,检查其他两相。(7)验收。送电空载运行24h,无异常现象、办理验收手续,交建设单位使用。同时提交变更洽商

11、记录、产品合格证、说明书、试验报告单等技术资料。第五节质量标准13.5.1保证项目:1.柜、屏、台、箱、盘的金属框架及基础型钢必须接地(PE)或接零(PEN)可靠;装有电器的可开启门,门和框架的接地端子间应用裸编制铜线连接,且有标识。2、低压成套配电柜(屏、台)和动力、照明配电箱(盘)应有可靠的电击保护。柜(屏、台、箱、盘)内保护导体应有裸露的连接外部保护导体的端子,当设计无要求时,柜(屏、台、箱、盘)内保护导体最小截面积SP不应小于表13.5.1的规定。保护导体的截面积表13.5.1相线的截面积S(mm2)相应保护导体最小的截面积SP(mm2)S1616S3535S400400800S16S

12、/2S/4注:S指柜(屏、台、箱、盘)电源进线相线截面积,且两者(s、SP)材质相同。3、手车、抽出式成套配电柜推拉应灵活,无卡阻碰撞现象。动触头与静触头的中心线应一致,且触头接触紧密,投入时,接地触头先于主触头接触;推出时,接地触头后于主触头脱开。4、高压成套配电柜必须按本规范第3.1.8条的规定交接试验合格,且应符合下列规定:(1)继电保护元器件、逻辑元件、变送器和控制用计算机等单体校验合格,整组试验动作正确,整定参数符合设计要求;(2)凡经法定秩序批准,进入市场投入使用的新高压电气设备和继电保护装置。按产品技术文件要求嫁接试3佥。5、低压成套配电柜交接试验,必须符合本规范第4.1.5条的

13、规定。6、柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值,馈电线路必须大于0.5M。;二次回路必须大于1Mo7、柜、屏、台、箱、盘间二次回路交流工频耐压试验,当绝缘电阻值大于10M。时,用2500V兆欧表遥测Imin,应无闪络击穿现象;当绝缘电阻值在110MQ时做100OV交流工频耐压试验时间Imin,应无闪络击穿现象。8、直流屏试验,应将屏内电子期器件从线路上退出,检测主回路线间和线对地间绝缘电阻值应大于0.5MQ,直流屏所附蓄电池组的充、放电应符合产品技术文件要求;整流器的控制调整和输出特性试验应符合产品技术文件要求。9、照明配电箱(盘)安装应符合下列规定:(1)箱(盘)内配线整齐,无

14、绞接现象。导线连接紧密,不伤芯线,不断股。垫圈下螺丝两侧压的导线截面积相同,同一端子上导线连接不多于2根,防松垫圈等零件齐全。(2)箱(盘)内开关动作灵活可靠,带有漏电保护的回路,漏电保护装置动作电流不大于30mA,动作时间不大于0.1s。(3)照明箱(盘)内,分别设置零线(N)和保护地线(PE线)汇流排,零物口保护地线经汇流排配出。13.5.2一般项目1.基础型钢安装应符合表1352的规定。基础型钢安装允许偏差表13.5.2项目允许偏差(mm/m)(mm全长)不直度15水平度15不平行度/52、柜、屏、台、箱、盘相互间或与基础型钢应用镀锌螺栓连接,且防松零件齐全。3、柜、屏、台、箱、盘安装垂

15、直度允许偏差1.5%。,相互剪间接缝不应大于2mm,成列盘面偏差不应大于5mmo4、柜、屏、台、箱、盘内检查试验应符合下列规定:(1)控制开关及保护装置的规格、型号符合设计要求;(2)闭锁装置动作准确、可靠;(3)主开关的辅助开关切换动作与主开关动作一致;(4)柜、屏、台、箱、盘上的标识器件标明被控设备编号及名称或操作位置,接线端子有编号,且清晰、工整、不宜脱色。(5)回路中的电子元件不应参加交流工频耐压试验;48V及以下回路可不做交流工频耐压试验。5、低压电器组合应符合下列规定:(1)发热元件安装在散热良好的位置;(2)熔断器的熔体规格、自动开关的整定值符合设计要求;(3)切换压板接触良好,相邻压板间有安全距离,切换时,不触及相邻的压板;(4)信号回路的信号灯、按钮、光字牌、电铃、电笛、事故电钟等动作和信号显示准确;(5)外壳需接地(PE)或接零(PEN)的,连接可靠;(6)端子排安装牢固,端子有序号,强电、弱电端子隔离布置,端子规格与芯线截面积大小适配。6、柜、屏、台、箱
