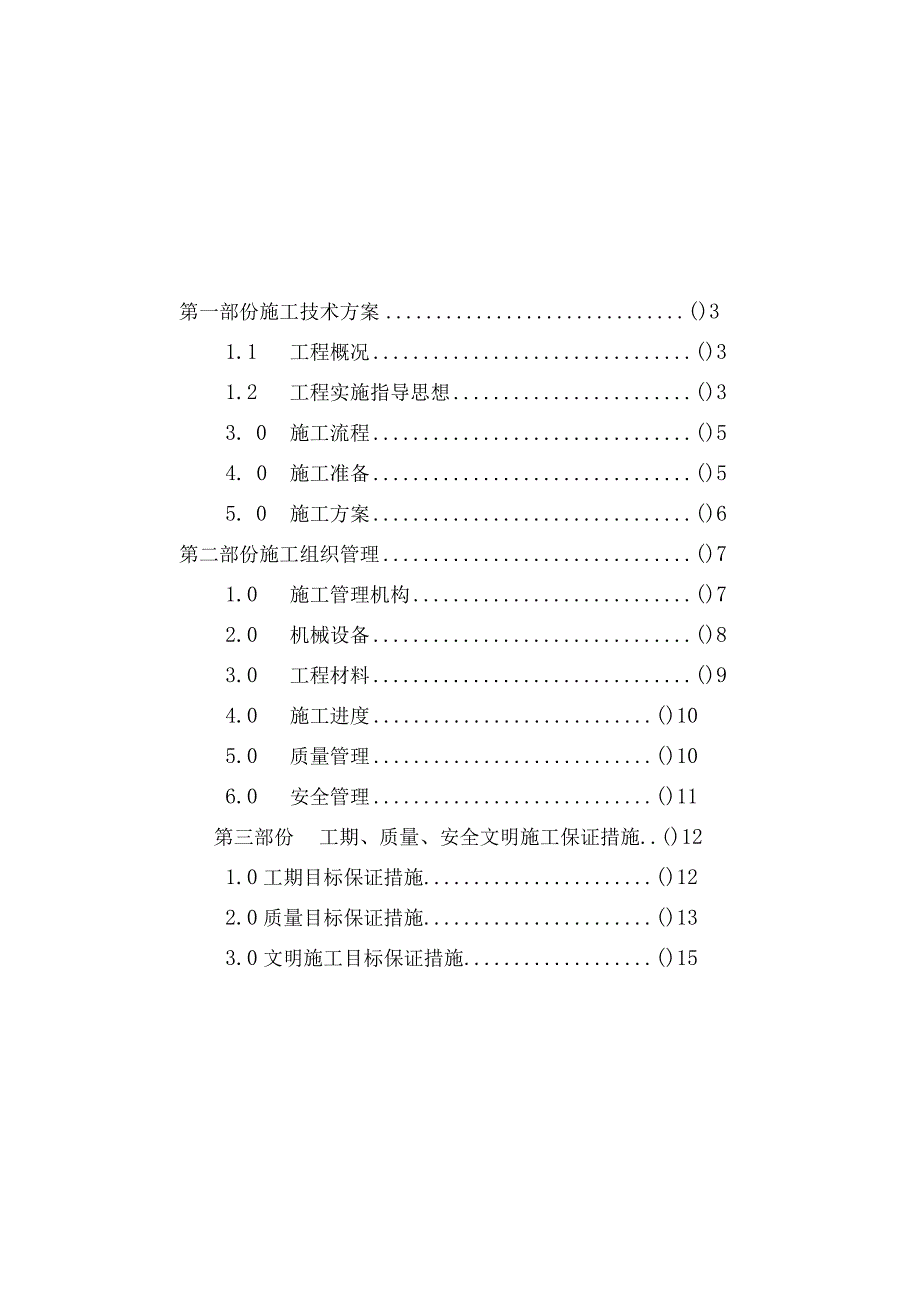

1、施工组织设计第一部份施工技术方案()31.1 工程概况()31.2 工程实施指导思想()33. 0施工流程()54. 0施工准备()55. 0施工方案()6第二部份施工组织管理()71.0施工管理机构()72.0机械设备()83.0工程材料()94.0施工进度()105.0质量管理()106.0安全管理()11第三部份工期、质量、安全文明施工保证措施.()121.0工期目标保证措施()122.0质量目标保证措施()133.0文明施工目标保证措施()154.0安全施工目标保证措施()16第一部份施工技术方案1.1 工程概况该工程项目位于十堰市城区北京路立交桥南端东侧，面积约100OOn12,自然
2、环境较为优越，极少工业污染，空气清新，植物生长态势良好，光照充足。其气候环境为亚热带气候，四季分明，冬期普通在一、二、十二月份，夏天极端温度在41度摆布，冬天极低温度在零下8度摆布，年平均气温16度摆布，年均降雨量1200毫米摆布，年积温6100度摆布。该工程在正常地下水位以上，工程喧坡位于山体两侧，其山体顶部汇水面积较小，由于山体顶部植被的存在，地表水渗透作用较小，对坡面影响主要是地表水作用，自然温差作用等。1.2 工程实施指导思想1.3 0.1工程护坡的指导思想实施工程护坡，工程建设所形成的开挖坡面本身是稳定的，不存在深度滑坡的可能性，只需采取适当措施对边坡进行浅层防护，遏制岩石面风化的势
3、头，达到水土保持标准与防灾减灾的目的。工程护坡须满足以下要求：A. 坡面防护结构的强度能抵御十堰当地最大暴雨和允许的积雨面形成的水流的冲刷；B. 坡体内的裂隙水或者地下水能排除坡面，防止地下水富集带来坡体下滑力的增高，控制软弱夹层和结构面的抗剪强度的降低；C. 防护施工本身不降低坡体的稳定性。2.0.2生态恢复的指导思想以生态恢复学为基本理论，倡导妥帖、科学、自然的理念，恢复自然健康的植物生长环境。在一至三年时间里，通过人为措施和自然作用，实现生态恢复目标。具体体现为：A.物种：先锋型、本地化、多品种、季节适应型草灌结合，形成立体化生态效果，植物种子配比见下表：植物配置设计表计量单位：gm2o
4、序号植物种类喷播量货源植物生长特性草种1狗芽根4.39北京（美国进口）暖季型，匍伏性强，再生能力强。2高羊茅9.85北京（美国进口）冷季型，耐寒冷，根系深广，生长快。3白三叶7.41北京（美国进口）冷、暖两季型，固土能力强。4紫穗槐（小灌木）8.63湖北（人工采集加工）根系较发达，耐干旱瘠薄，生命力强。5紫花苜蓿3.45湖北（人工采集加工）根系发达，萌梨性强，固土能力强。6多花木兰（花灌木）3.53湖北（人工采集加工）抗性强，根系发达，较耐瘠薄。总用量37.26B.植被基材具有良好的肥力、水分供给和保障基质;C.具有一定抵御冲刷能力，减少水土流失量；D.植被基材具有一定强度，并且通过钢筋锚杆、
5、铁丝网构成的加筋结构与原坡面良好胶结，不形成新的坍塌体，不产生龟裂，同时植被基材是本地植物赖以生存和繁衍的基础，达到人工哺育和自然形成多层次、多品种、立体的植被对坡面的覆盖；E.五年后，爬山虎、野葛藤植物能爬满全坡。3.0施工流程施工准备一一坡面清理一一测量放线一一锚杆施工一一挂铁丝网一一植物生长基材混凝土喷射一一含种子植被混凝土喷射一一盖无纺布一一养护一一验收4.0施工准备暂时设施布置及暂时用地表序号用途要求1生活用水管当地管网暂时接用2浇灌用水管当地管网暂时接用3生活用电220伏照明用4工程用电220/380伏三相四线5材料堆场500m26作业工棚IoonI27食堂50m28宿舍200i2
6、9办公室50m210综合仓库50i2需用时间开工竣工根据建设方意见现场协调劳动力需求计划表工程种类人数泥工20人木工4人水、电工4人普工20人绿化工6人机械工2人合计56人5.0施工方案(1)清理边坡。清理岩面碎石、杂草、松散层等，尽可能将坡面清理平顺(允许值为10cm),以利于客土喷播施工，同时增加坡面绿化效果。(2)测量放线。锚杆网格间距为1.0m1.0mo首先使用水平仪及卷尺按纵横间距2米放点，确定锚杆的钻孔位置，然后在相邻的锚杆之中点上插补锚杆点位。(3)锚杆施工。对岩石边坡表面和浅层进行加固处理，防止发生局部崩塌，同时有效地固定用作客土喷播基础的镀锌铁丝网。锚杆施工内容是钻孔、注浆和
7、插锚杆。锚杆选用。16罗纹钢，锚杆长60cm,要求在最大限度满足边坡稳定性要求的基础上有利于喷播客土，锚杆插入角度应尽量垂直于坡面，露出坡面的长度全部为IOCnb在6-7cm处与铁丝网绑扎固定。人工注浆时要求饱满，防止浆液溢流在坡面，施工完毕注意检查坡面，将不慎泼洒在坡面上的浆液等杂物清理干净。(4)挂网施工。选用14#铁丝网，挂网施工时采用自上而下放卷，相邻两卷铁丝网分别用绑扎铁丝连接固定，两网交接处至少要求有IOcm的重叠。(5)植被混凝土配制。植被混凝土的混合组成成份有：水泥、绿化添加剂、有机质、混合肥料、保水剂、纤维、植生土、水等。将植被混凝土原料按比例放入搅拌机拌合均匀，其中有机复合
8、肥、纤维的加入比例视采用原料的养分、岩石类型及现场土壤含水量而定。(6)喷播植被混凝土。以岩面挂网为基础，通过机械将高营养有机质喷射到岩石表面，从而为岩石表面生长植物提供生养基础。即通过空压机和喷播机将配制的客土原料自上而下喷射到岩面上，直至达到废设计厚度要求。(7)喷播含草种植被混凝土。在基层客土喷播的基础上进行表层绿化喷播。此层喷播厚度约为2cm,使用进口种子喷播机进行喷播施工，有效地保证喷播密实度和均匀度。(8)养护管理。在种子喷播完成后12天内，视坡面干湿情况加盖无纺布，30-45天后练苗揭布。由于选择的是适合当地气候、土壤条件及高速公路粗放型管理的灌木种及草种，成坪后普通不需要人工养
9、护管理，若天气长期持续干旱则应适当予以浇水管理。第二部份施工组织管理1.0施工组织管理1.01项目管理机构在工地现场设立项目实施管理机构，采用项目经理负责制。形成以项目经理为核心，项目副经理和技术负责人协助，工程施工员、技术员、质检员、材料员和安全管理人员等层层负责各司其职的分工体系，见下图。副经理质检员锚固班组项目经理主任工程师材料员安全员技术员喷播班组2.0机械设备本项工作投入主要机械设备20多台（套）。主要施工设备一览表编号名称规格型号数量作用备注1客土喷播机日本进口1客土种子喷播备配件2喷射机5nh,PZ5型2喷射绿化料备配件3空压机7mmin以上3喷射客土料4发机电15KW30KW4
10、为设备供电5钢筋切割机3切割加工钢筋6凿岩机6钻孔7砂浆搅拌机2注浆8运料车东风8T3运输工程材料9粉碎机1纤维加工10水泵4配喷射机加水11洒水车东风5T1取水和养护12辅助工具193.0工程材料3.01基础材料基础材料主要是指客土喷播的前加固处理所需的材料，包括：钢筋(20罗纹钢及616罗纹钢)、铁丝网、砂子、碎石、绑扎丝、水泥(42.5级)、毛石(做平台护坎)、镀锌钢管、支架、防护工具等。这些材料的质量达到国家规定的相关工程质量标准，见附录。3. 02客土材料客土材料包括：绿化基质、保水剂、有机复合肥、混合草灌种子、无纺布等。(1)绿化基质主要是指一些具有良好土壤结构改良性能，有机质含量
11、高(70%)的材料。其特点是保水保肥性能好，对贫瘠土壤的改良效果好，肥料中有机质在自然环境中缓慢长期释放，转化为腐殖酸及胡敏酸，同时促进土壤中各种微生物的活动，能确保有效养分长期供给植物所需。(2)保水剂为高份子吸水树脂，能反复吸水放水，吸水倍率大，能吸收自身分量数百倍乃至上千倍的水分，而且吸水后保水性好，在加压下也不脱水。(3)混合草灌种子主要种类有：高羊茅、白三叶、狗牙根、紫穗槐、紫花苜蓿、爬山虎等植物。植物种类选择依据：以优良的适应能力为出发点，选择的植物种类要求抗逆性特别是抗旱性强，能够适应边坡恶劣的生长条件，普通选择本地生长的先锋树种，在适应的基础上再考虑其景观性能。由于采用了许多当
12、地野生环境中具有广泛分布的植物种类，与环境协调一致，同时也有利于植被的长远发展。如狗牙根、紫穗槐、紫花苜蓿、爬山虎等植物在该地区均有分布。速生与慢生相结合。通过植物配比设计，实现种子植物的速生与慢生相结合，以一方面尽可能快地形成地面覆盖，另一方面实现植被的长远发展。此外，在满足上述条件的基础上还得兼顾一定的景观效果，最大可能地发挥植被的景观性能。4. O施工进度(1)施工准备期。2004年12月20日一一12月31日。完成施工人员进驻现场和与土建承包商联络协调工作，全部施工设备、材料运输进场以及施工前岗位培训工作。(2)施工期。2005年1月I日2月19日，完成全部喷播施工任务。(3)养护期。
13、2005年2月20日5月20日。进行全面养护和跟踪观测记录阶段，完成交工前的养护管理工作。(4)见施工进度表(付后)5.0质量管理(1)优化施工方案，做好技术交底工作。(2)在人员安排上，配备有经验的管理人员和高素质的技术工人。(3)在机械设备方面，数量、机型都要满足工程实施需要的要求。(4)通过施工质量监督员对施工质量严格监督，发现不合理或者不符合设计要求的行为及时纠正。对于施工过程中浮现的特殊情况需及时发现并予以有效地解决。(5)按照公司制订的质量检测和验收标准执行，实行分工序项目自检管理。自检合格后，报请监理工程师抽检，全部合格后进入下道工序。6.O安全保证在施工中贯彻执行“安全第一，预
14、防为主”的方针，采取下列有效措施确保施工安全。(1)全体施工人员必须经培训后持证上岗，服从命令，听从指挥，严格遵守施工操作规范和安全技术规程。(2)分工明确，着装统一，佩戴施工标识和安全帽。高空作业人员必须系安全带，穿防滑鞋。(3)机械操作人员在工作中不得擅离岗位，不得操作与操作证不相符合的机械，不得将设备交给无本机操作证的人员操作。(4)严禁机械操作人员酒后上岗，严禁机械带故障运转或者超负荷运转。(5)坡面作业人员必须反复检查固定桩，避免上、下坡面立体作业。起大风时，应住手陡坡面作业，并将工具、物料置于安全处。(6)做好绝缘保护工作，禁止带电作业。(7)在工作时间内禁止吸烟，聊天等活动。(8)规范施工现场管理秩序，收工时及时清理现场，防止施工污染。(9)建立昼夜值班制度，严防盗窃、哄抢工程物资。(10)施工所用各种机具和劳动用品应时常检查，及时排除安全隐患，确保安全。第三部份工期、质量、安全、文明
