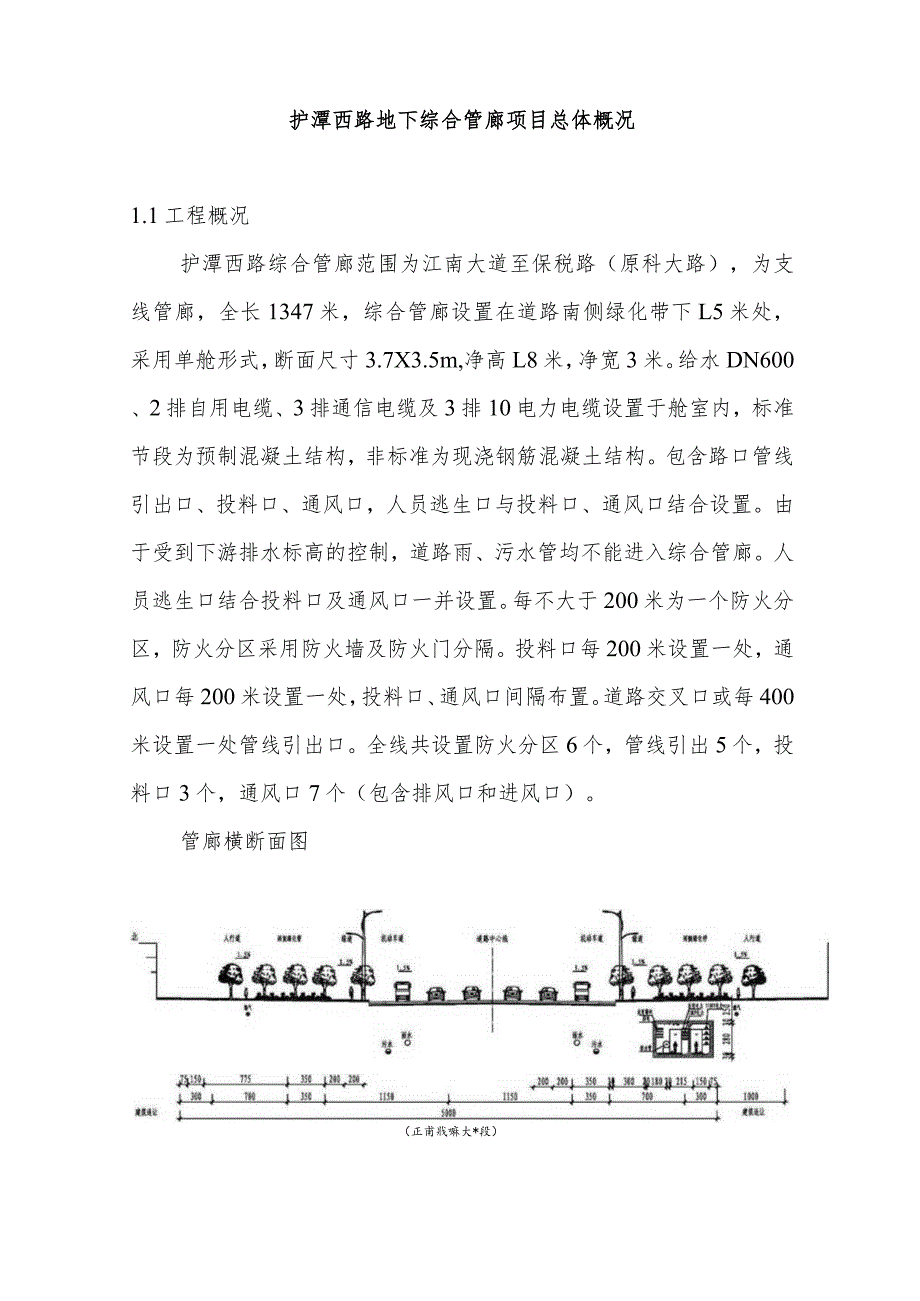

1、护潭西路地下综合管廊项目总体概况1.1工程概况护潭西路综合管廊范围为江南大道至保税路（原科大路），为支线管廊，全长1347米，综合管廊设置在道路南侧绿化带下L5米处，采用单舱形式，断面尺寸3.7X3.5m,净高L8米，净宽3米。给水DN600、2排自用电缆、3排通信电缆及3排10电力电缆设置于舱室内，标准节段为预制混凝土结构，非标准为现浇钢筋混凝土结构。包含路口管线引出口、投料口、通风口，人员逃生口与投料口、通风口结合设置。由于受到下游排水标高的控制，道路雨、污水管均不能进入综合管廊。人员逃生口结合投料口及通风口一并设置。每不大于200米为一个防火分区，防火分区采用防火墙及防火门分隔。投料口每

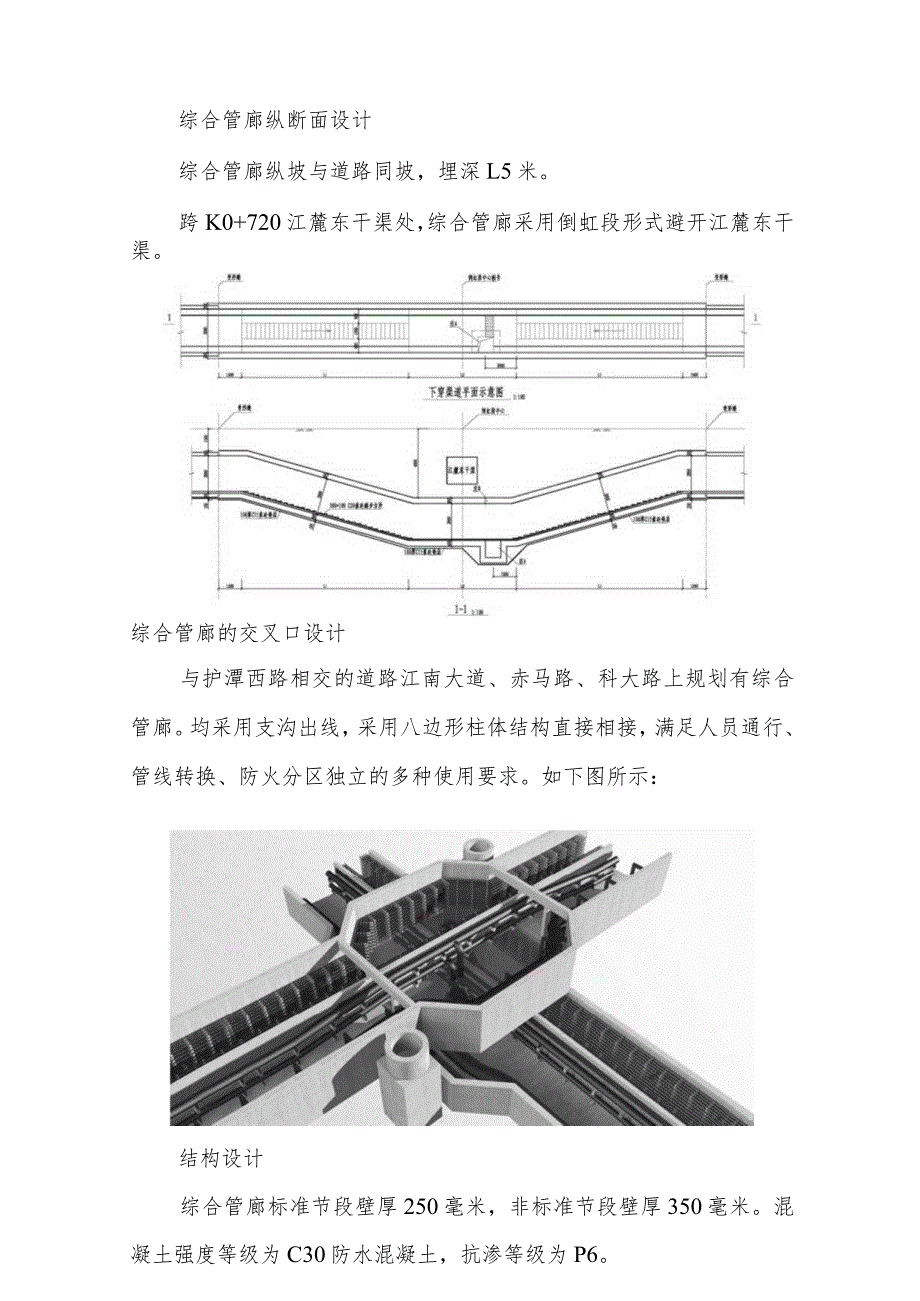

2、200米设置一处，通风口每200米设置一处，投料口、通风口间隔布置。道路交叉口或每400米设置一处管线引出口。全线共设置防火分区6个，管线引出5个，投料口3个，通风口7个（包含排风口和进风口）。管廊横断面图（正甫戕嘛大*段）综合管廊纵断面设计综合管廊纵坡与道路同坡，埋深L5米。跨K0+720江麓东干渠处，综合管廊采用倒虹段形式避开江麓东干渠。综合管廊的交叉口设计与护潭西路相交的道路江南大道、赤马路、科大路上规划有综合管廊。均采用支沟出线，采用八边形柱体结构直接相接，满足人员通行、管线转换、防火分区独立的多种使用要求。如下图所示：结构设计综合管廊标准节段壁厚250毫米，非标准节段壁厚350毫米。

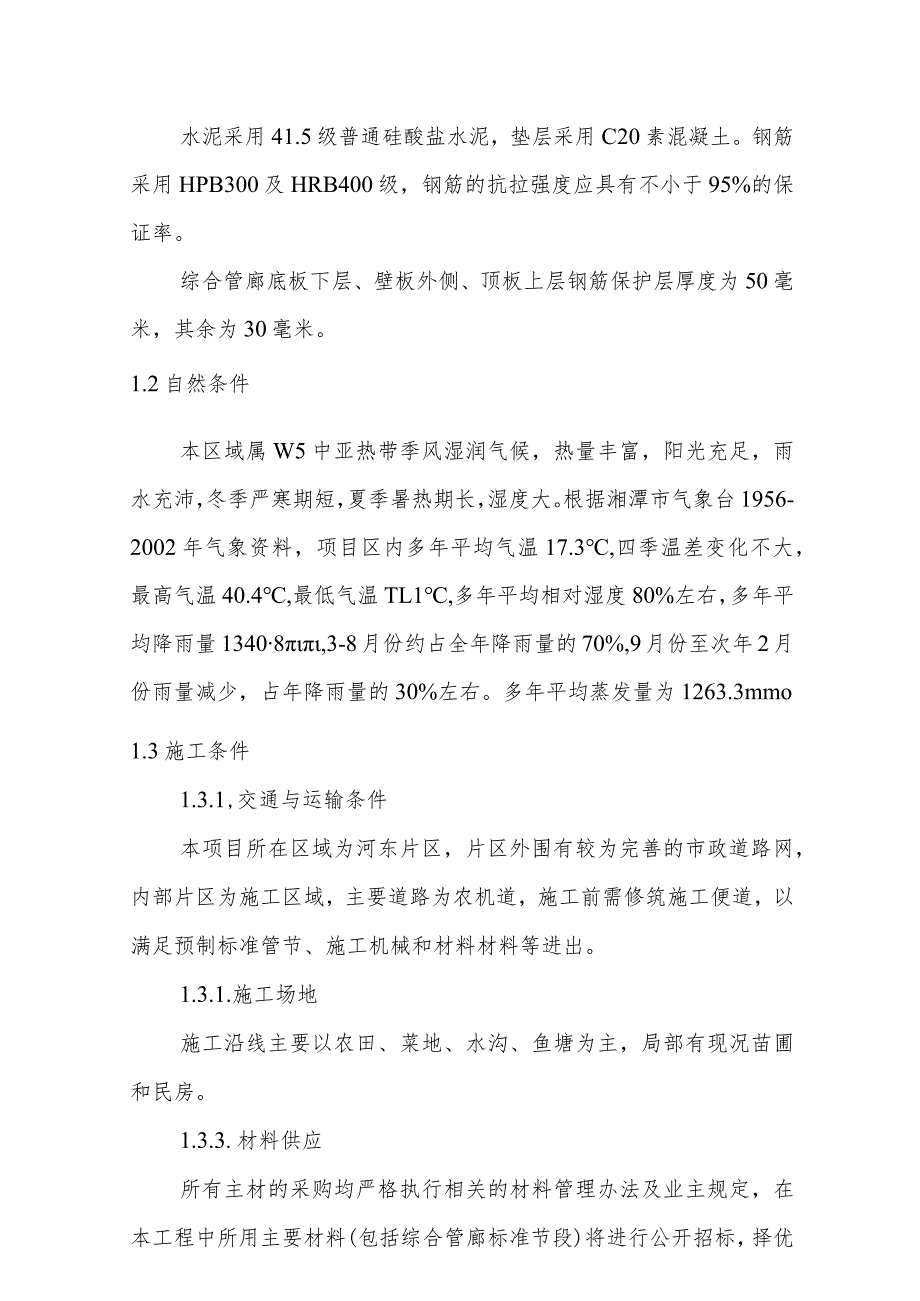

3、混凝土强度等级为C30防水混凝土，抗渗等级为P6。水泥采用41.5级普通硅酸盐水泥，垫层采用C20素混凝土。钢筋采用HPB300及HRB400级，钢筋的抗拉强度应具有不小于95%的保证率。综合管廊底板下层、壁板外侧、顶板上层钢筋保护层厚度为50毫米，其余为30毫米。1.2自然条件本区域属W5中亚热带季风湿润气候，热量丰富，阳光充足，雨水充沛，冬季严寒期短，夏季暑热期长，湿度大。根据湘潭市气象台1956-2002年气象资料，项目区内多年平均气温17.3,四季温差变化不大，最高气温40.4,最低气温TL1,多年平均相对湿度80%左右，多年平均降雨量13408,3-8月份约占全年降雨量的70%,9月
4、份至次年2月份雨量减少，占年降雨量的30%左右。多年平均蒸发量为1263.3mmo1.3施工条件1.3.1,交通与运输条件本项目所在区域为河东片区，片区外围有较为完善的市政道路网，内部片区为施工区域，主要道路为农机道，施工前需修筑施工便道，以满足预制标准管节、施工机械和材料材料等进出。1.3.1.施工场地施工沿线主要以农田、菜地、水沟、鱼塘为主，局部有现况苗圃和民房。1.3.3.材料供应所有主材的采购均严格执行相关的材料管理办法及业主规定，在本工程中所用主要材料(包括综合管廊标准节段)将进行公开招标，择优选择供应商。1.3.4.通讯设施本项目建设地点紧邻城区，通讯发达，可就近接入有线电话及网络。配备足够的通信设备，可以确保承包人内部、承包人与监理工程师之间有良好的联络。1.3.5.其他条件本项目紧邻中心城区，医疗、生活供应机构齐全。1.4工程重点、难点(1)本工程专业较多，施工时合理安全各工序的衔接,有效的组织施工是本工程重点。(2)本工程各专业施工完成后，需做好成品保护，是本工程的重点。(3)基坑开挖较深，施工安全风险系数较高。同时深基坑支护、混凝土结构物施工对实现整体工期将是一个较大的制约因素。(4)交叉作业，协调工作量大，施工期间的相关部门对临时交通导行有效协调尤为重要。
