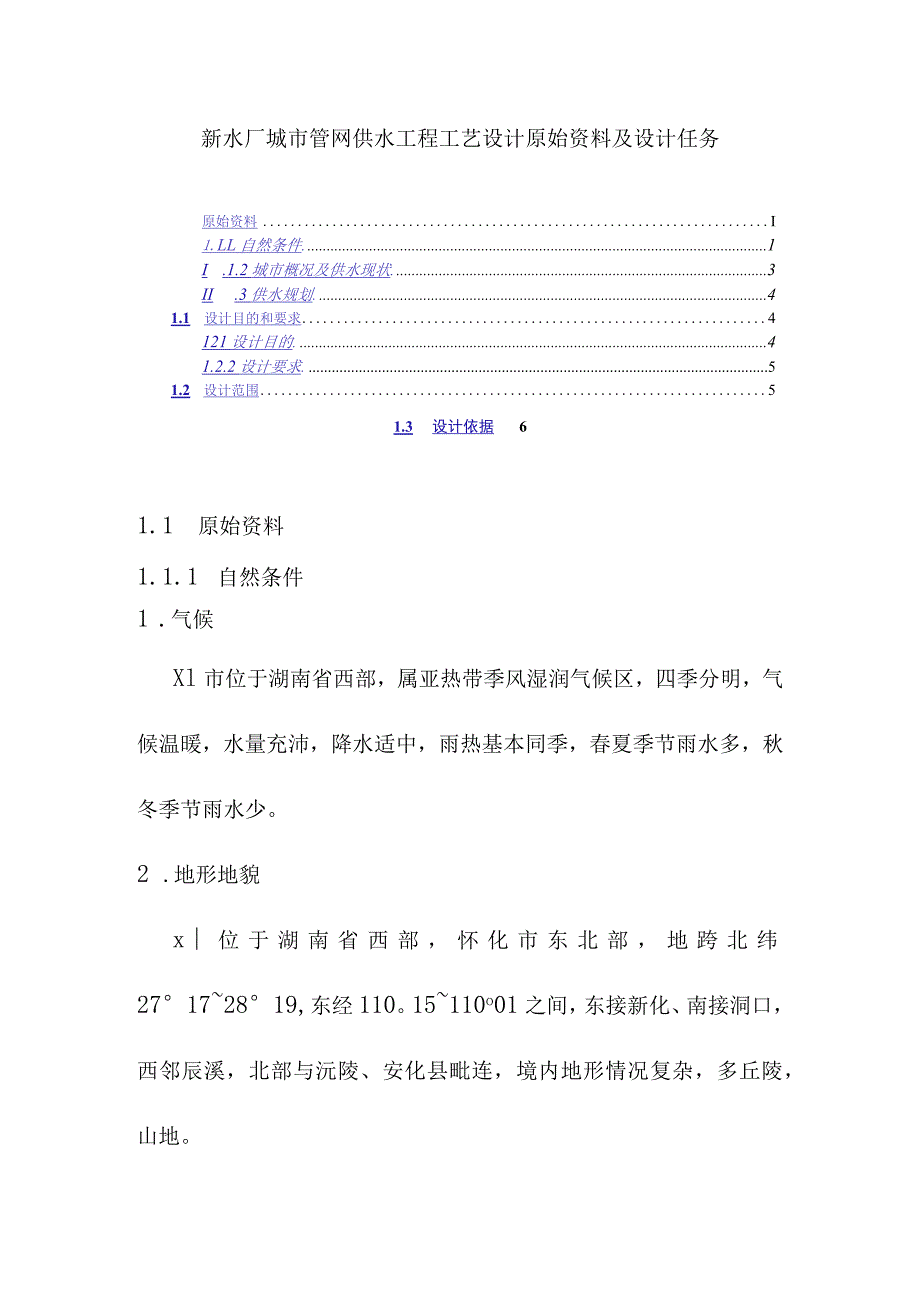

1、新水厂城市管网供水工程工艺设计原始资料及设计任务原始资料I1.LL自然条件.1I .1.2城市概况及供水现状.3II .3供水规划.41.1 设计目的和要求4121设计目的.41.2.2设计要求.51.2 设计范围51.3 设计依据61.1 原始资料1.1.1 自然条件1 .气候Xl市位于湖南省西部,属亚热带季风湿润气候区,四季分明,气候温暖,水量充沛,降水适中,雨热基本同季,春夏季节雨水多,秋冬季节雨水少。2 .地形地貌x位于湖南省西部,怀化市东北部,地跨北纬27172819,东经110。15110o01之间,东接新化、南接洞口,西邻辰溪,北部与沅陵、安化县毗连,境内地形情况复杂,多丘陵,山

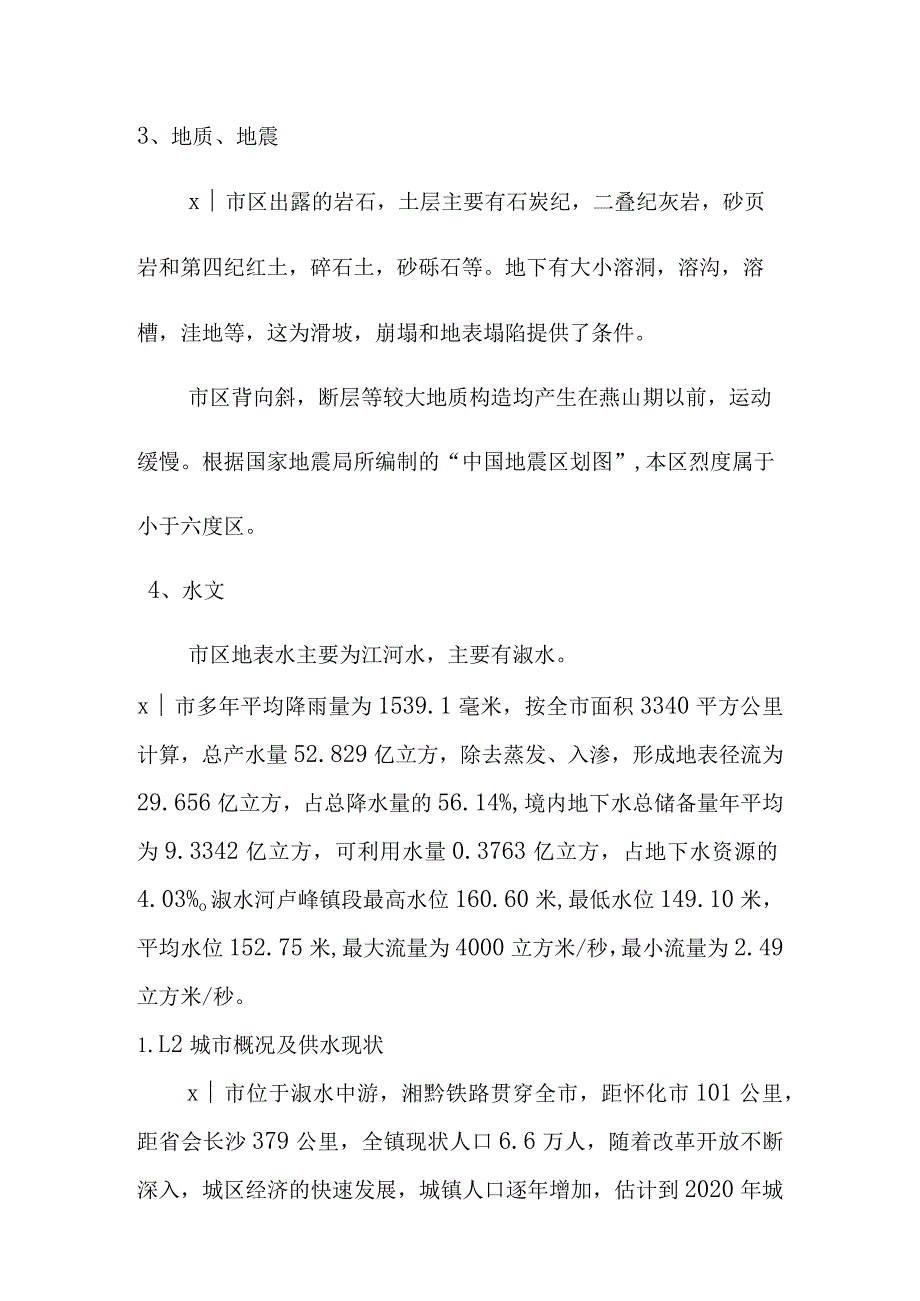

2、地。3、地质、地震x市区出露的岩石,土层主要有石炭纪,二叠纪灰岩,砂页岩和第四纪红土,碎石土,砂砾石等。地下有大小溶洞,溶沟,溶槽,洼地等,这为滑坡,崩塌和地表塌陷提供了条件。市区背向斜,断层等较大地质构造均产生在燕山期以前,运动缓慢。根据国家地震局所编制的“中国地震区划图”,本区烈度属于小于六度区。4、水文市区地表水主要为江河水,主要有淑水。x市多年平均降雨量为1539.1毫米,按全市面积3340平方公里计算,总产水量52.829亿立方,除去蒸发、入渗,形成地表径流为29.656亿立方,占总降水量的56.14%,境内地下水总储备量年平均为9.3342亿立方,可利用水量0.3763亿立方,占地

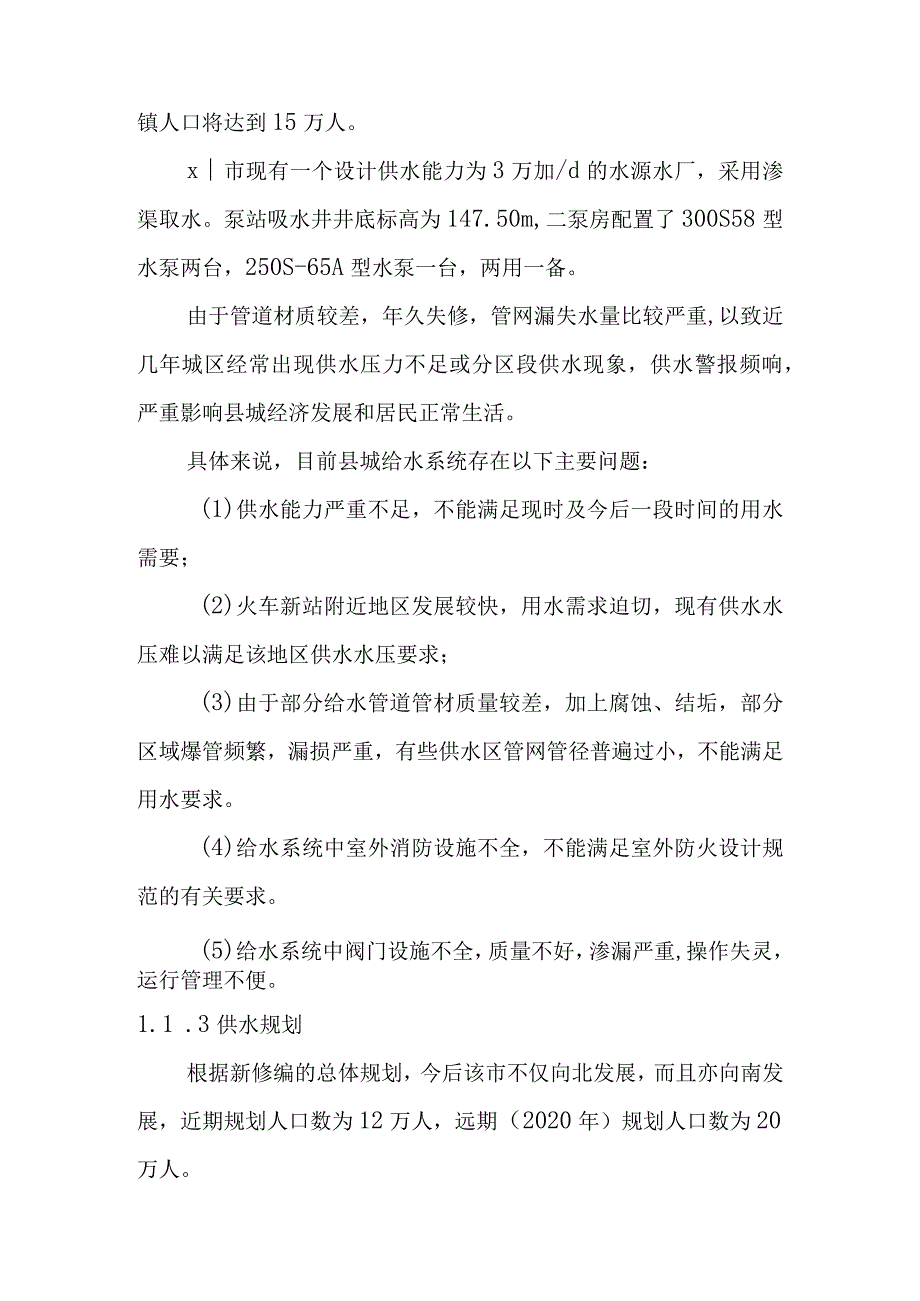

3、下水资源的4.03%o淑水河卢峰镇段最高水位160.60米,最低水位149.10米,平均水位152.75米,最大流量为4000立方米/秒,最小流量为2.49立方米/秒。1.L2城市概况及供水现状x市位于淑水中游,湘黔铁路贯穿全市,距怀化市101公里,距省会长沙379公里,全镇现状人口6.6万人,随着改革开放不断深入,城区经济的快速发展,城镇人口逐年增加,估计到2020年城镇人口将达到15万人。x市现有一个设计供水能力为3万加/d的水源水厂,采用渗渠取水。泵站吸水井井底标高为147.50m,二泵房配置了300S58型水泵两台,250S-65A型水泵一台,两用一备。由于管道材质较差,年久失修,管网
4、漏失水量比较严重,以致近几年城区经常出现供水压力不足或分区段供水现象,供水警报频响,严重影响县城经济发展和居民正常生活。具体来说,目前县城给水系统存在以下主要问题:(1)供水能力严重不足,不能满足现时及今后一段时间的用水需要;(2)火车新站附近地区发展较快,用水需求迫切,现有供水水压难以满足该地区供水水压要求;(3)由于部分给水管道管材质量较差,加上腐蚀、结垢,部分区域爆管频繁,漏损严重,有些供水区管网管径普遍过小,不能满足用水要求。(4)给水系统中室外消防设施不全,不能满足室外防火设计规范的有关要求。(5)给水系统中阀门设施不全,质量不好,渗漏严重,操作失灵,运行管理不便。1.1 .3供水规
5、划根据新修编的总体规划,今后该市不仅向北发展,而且亦向南发展,近期规划人口数为12万人,远期(2020年)规划人口数为20万人。根据该市总体规划及城镇发展趋势,从供水的经济性和安全性考虑,拟在淑水中游规划建设一新水厂(二水厂),以淑水为水源,新水厂规模根据该城镇近期规划用水量确定。新水厂建成后,与老厂(一水厂)联合向管网供水,形成统一供水的局面。根据上述情况,试对新水厂工艺及整个给水管网进行规划和设计(新水厂工艺设计要求达到初步设计深度;不考虑原有给水管网的布置)。其它情况详见市近期规划图。1.2 设计目的和要求1.2.1 设计目的通过设计,进一步培养和提高分析问题和解决问题的能力,可使在以下
6、几个方面得到锻炼:(1)设计能力;(2)综合运用各种理论知识来解决工程实际中问题的能力;(3)贯彻党和政府在基本建设方面的各项方针政策的能力。1. 2.2设计要求在的指导下独立地、全面地完成设计任务书所规定的任务,并要求努力提高设计质量。具体要求如下:(1)设计过程中必须独立完成设计、计算和绘图工作,认真提出设计文件。(2)设计的每一个阶段完成后,必须经审批后才能进行下一阶段的设计。(3)各阶段设计必须严格按计划进行,定期完成。(4)设计文件经审查、考查及格后,再做设计答辩。1.3设计范围根据设计资料,该市新水厂工程工艺初步设计范围包括:(1)城市给水工程规划。(2)输水干管、管网系统的布置、
7、管径选择及管网平差。(3)给水处理厂内各项构筑物的形式选择、内容布置及尺寸计算。(4)取水构筑物的形式选择、设备布置及尺寸计算。(5)加压泵站、水量调节设备、加药设备的工艺设计和结构形式的选择。(6)城市给水工程投资估算和单位制水成本计算。完成上述内容后,需绘下图:(1)给水系统总体规划图;(2)取水头部,集水井、取水泵房,切换井工艺布置图;(3)处理厂总平面图和高程布置图;(4)混凝沉淀池工艺布置图;(5)滤池工艺布置图;(6)清水池工艺布置图;(7)二级泵站工艺布置图等。1.4设计依据Xl市给水工程初步设计以下列文件和资料为依据:(1)XI市给水工程初步设计任务书(给水排水教研室,2011
8、年3月)(2)给水工程设计指导书(给水排水教研室,2011年3月)(3)x市近期规划图(1:10000)(4)采用的主要设计规范及标准如下:给水排水设计手册(第一册)常用资料给水排水设计手册(第三册)城镇给水给水排水设计手册(第九册)专用机械给水排水设计手册(第十册)技术经济给水排水设计手册(第十一册)给水排水设计手册(第十二册)室外给水设计规范地面水环境质量标准生活饮用水卫生标准城市给水工程规划规范给水工程给水排水项目经济评价与概预算泵与泵站给水排水制图标准常用设备器材与装置(GB50013-2006)(GB3838-2002)(GB5749-2006)(GB50282-98)(教科书第四版)(教科书第一版)(教科书第五版)(GB/T50106-2001)
