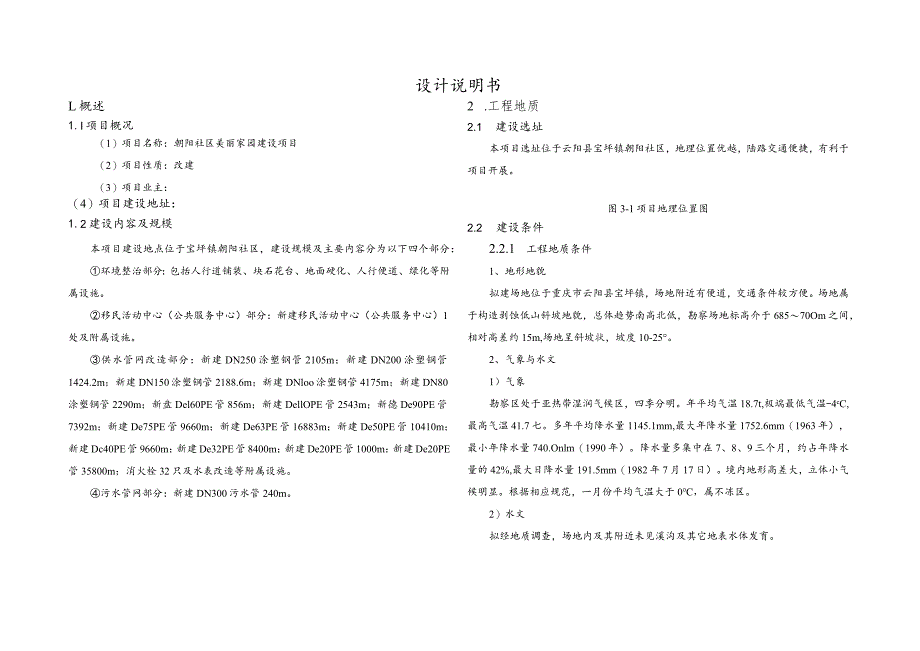

1、设计说明书L概述1.I项目概况（1）项目名称：朝阳社区美丽家园建设项目（2）项目性质：改建（3）项目业主：（4）项目建设地址：1.2建设内容及规模本项目建设地点位于宝坪镇朝阳社区，建设规模及主要内容分为以下四个部分：环境整治部分：包括人行道铺装、块石花台、地面硬化、人行便道、绿化等附属设施。移民活动中心（公共服务中心）部分：新建移民活动中心（公共服务中心）1处及附属设施。供水管网改造部分：新建DN250涂塑钢管2105m；新建DN200涂塑钢管1424.2m；新建DN150涂塑钢管2188.6m；新建DNloo涂塑钢管4175m；新建DN80涂塑钢管2290m；新盘Del60PE管856m；新
2、建DellOPE管2543m；新德De90PE管7392m；新建De75PE管9660m；新建De63PE管16883m；新建De50PE管10410m；新建Dc40PE管9660m：新建De32PE管8400m；新建De20PE管1000m：新建De20PE管35800m；消火栓32只及水表改造等附属设施。污水管网部分：新建DN300污水管240m。2 .工程地质2.1 建设选址本项目选址位于云阳县宝坪镇朝阳社区，地理位置优越，陆路交通便捷，有利于项目开展。图3-1项目地理位置图2.2 建设条件2.2.1 工程地质条件1、地形地貌拟建场地位于重庆市云阳县宝坪镇，场地附近有便道，交通条件较方便
3、。场地属于构造剥蚀低山斜坡地貌，总体趋势南高北低，勘察场地标高介于68570Om之间，相对高差约15m,场地呈斜坡状，坡度10-25。2、气象与水文1）气象勘察区处于亚热带湿润气候区，四季分明。年平均气温18.7t,极端最低气温-4cC,最高气温41.7七。多年平均降水量1145.1mm,最大年降水量1752.6mm（1963年），最小年降水量740.Onlm（1990年）。降水量多集中在7、8、9三个月，约占年降水量的42%,最大日降水量191.5mm（1982年7月17日）。境内地形高差大，立体小气候明显。根据相应规范，一月份平均气温大于0，属不冻区。2）水文拟经地质调查，场地内及其附近未

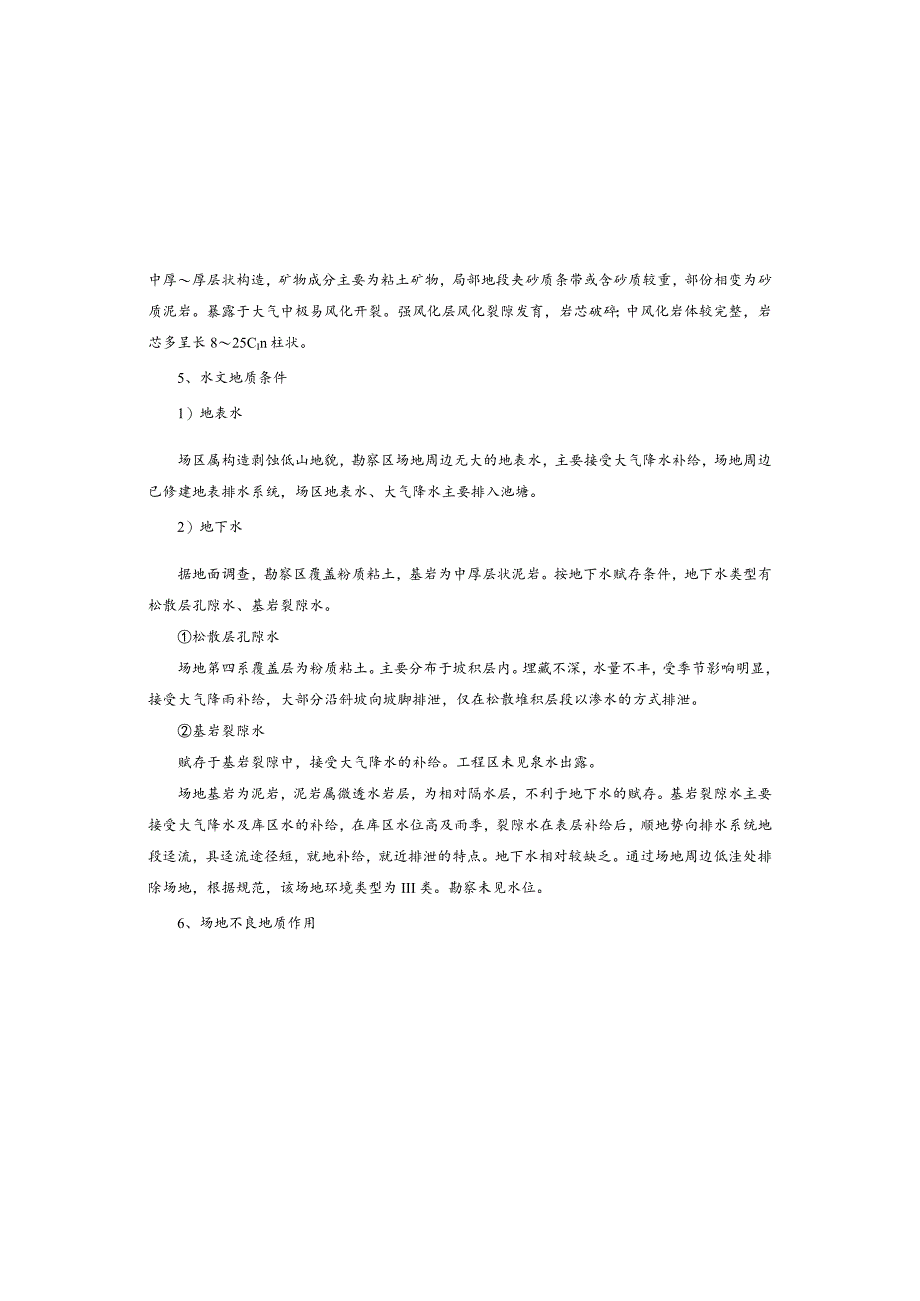

4、见溪沟及其它地表水体发育。中厚厚层状构造，矿物成分主要为粘土矿物，局部地段夹砂质条带或含砂质较重，部份相变为砂质泥岩。暴露于大气中极易风化开裂。强风化层风化裂隙发育，岩芯破碎；中风化岩体较完整，岩芯多呈长825CIn柱状。5、水文地质条件1）地表水场区属构造剥蚀低山地貌，勘察区场地周边无大的地表水，主要接受大气降水补给，场地周边已修建地表排水系统，场区地表水、大气降水主要排入池塘。2）地下水据地面调查，勘察区覆盖粉质粘土，基岩为中厚层状泥岩。按地下水赋存条件，地下水类型有松散层孔隙水、基岩裂隙水。松散层孔隙水场地第四系覆盖层为粉质粘土。主要分布于坡积层内。埋藏不深，水量不丰，受季节影响明显，接

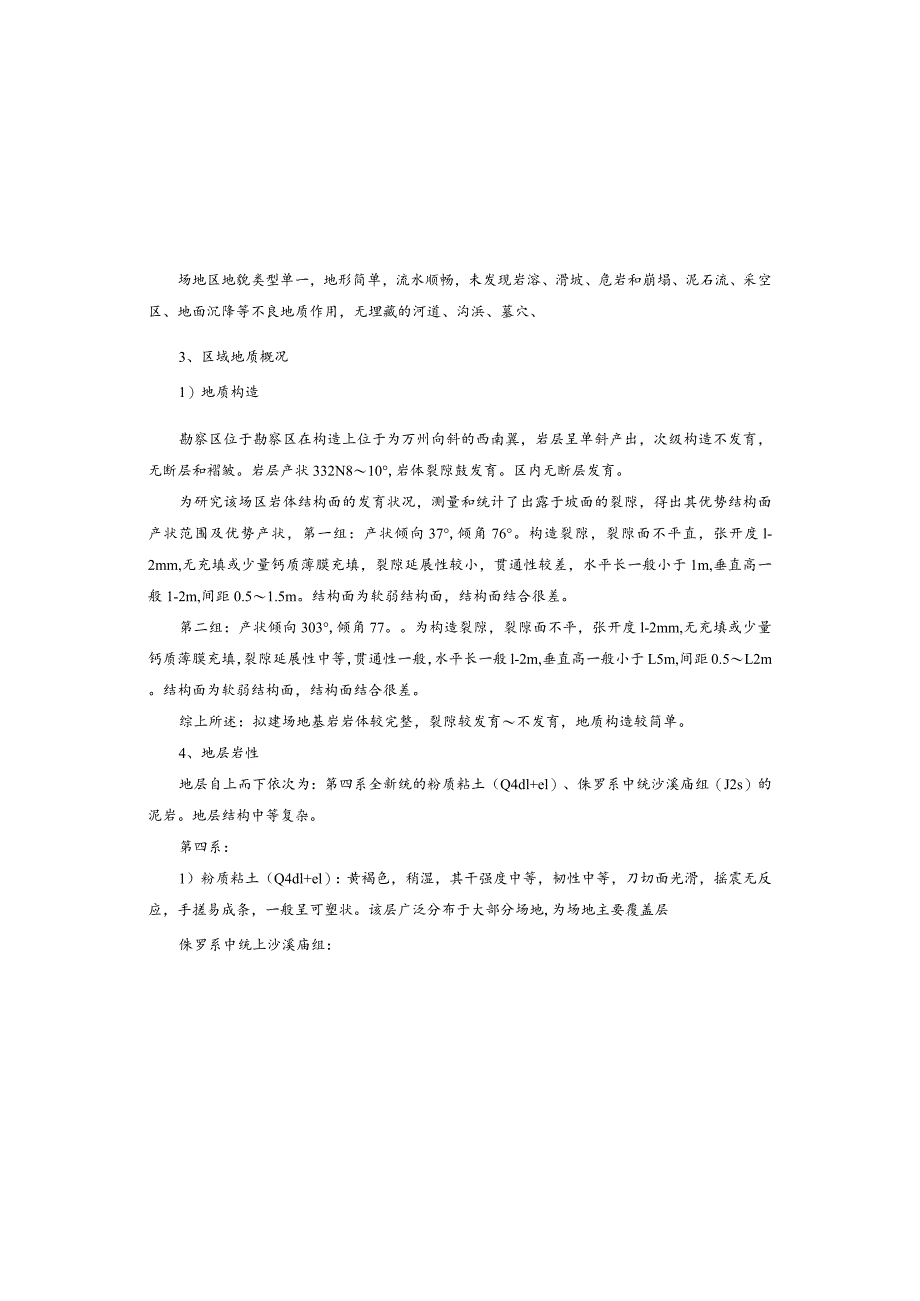

5、受大气降雨补给，大部分沿斜坡向坡脚排泄，仅在松散堆积层段以渗水的方式排泄。基岩裂隙水赋存于基岩裂隙中，接受大气降水的补给。工程区未见泉水出露。场地基岩为泥岩，泥岩属微透水岩层，为相对隔水层，不利于地下水的赋存。基岩裂隙水主要接受大气降水及库区水的补给，在库区水位高及雨季，裂隙水在表层补给后，顺地势向排水系统地段迳流，具迳流途径短，就地补给，就近排泄的特点。地下水相对较缺乏。通过场地周边低洼处排除场地，根据规范，该场地环境类型为III类。勘察未见水位。6、场地不良地质作用场地区地貌类型单一，地形简单，流水顺畅，未发现岩溶、滑坡、危岩和崩塌、泥石流、采空区、地面沉降等不良地质作用，无埋藏的河道、沟
6、浜、墓穴、3、区域地质概况1）地质构造勘察区位于勘察区在构造上位于为万州向斜的西南翼，岩层呈单斜产出，次级构造不发育，无断层和褶皱。岩层产状332N810,岩体裂隙鼓发育。区内无断层发育。为研究该场区岩体结构面的发育状况，测量和统计了出露于坡面的裂隙，得出其优势结构面产状范围及优势产状，第一组：产状倾向37,倾角76。构造裂隙，裂隙面不平直，张开度l-2mm,无充填或少量钙质薄膜充填，裂隙延展性较小，贯通性较差，水平长一般小于1m,垂直高一般1-2m,间距0.51.5m。结构面为软弱结构面，结构面结合很差。第二组：产状倾向303,倾角77。为构造裂隙，裂隙面不平，张开度l-2mm,无充填或少量
7、钙质薄膜充填，裂隙延展性中等，贯通性一般，水平长一般l-2m,垂直高一般小于L5m,间距0.5L2m。结构面为软弱结构面，结构面结合很差。综上所述：拟建场地基岩岩体较完整，裂隙较发育不发育，地质构造较简单。4、地层岩性地层自上而下依次为：第四系全新统的粉质粘土（Q4dl+el）、侏罗系中统沙溪庙组（J2s）的泥岩。地层结构中等复杂。第四系：1）粉质粘土（Q4dl+el）：黄褐色，稍湿，其干强度中等，韧性中等，刀切面光滑，摇震无反应，手搓易成条，一般呈可塑状。该层广泛分布于大部分场地,为场地主要覆盖层侏罗系中统上沙溪庙组：2）泥岩（J2s）：紫红色，局部夹灰色团块，及白色钙质结核，泥质结构,6、
8、岩土层承载力评价粉质粘土有一定承载力，但厚度不均，稳定性较好，宜作为拟建筑物持力层;强风化基岩承载力较高，但厚度不均，稳定性较差，宜作为拟建物持力层；中风化基岩岩体完整，承载力高，稳定性较好，可作为拟建筑物持力层。7、场地稳定性与适宜性评价场地区抗震设防烈度为6度，历史地震活动震级小于5级，场地类别为II类，区域构造稳定性较好。下伏中风化基岩完整性好，稳定性好。场地无滑坡、泥石流、崩塌、危岩等不良地质现象，无埋藏的河道、沟浜、墓穴、防空洞、孤石等对工程不利的埋藏物。综上所述，场地稳定性好，地基均匀性差。下伏强风化岩体较破碎，中风化岩体较完整，承载力较高，通过采用适宜的基础型式，适宜本工程建设。
9、8、地质条件可能造成的工程风险根据住房城乡建设部办公厅关于进一步加强危险性较大的分部分项工程安全管理的通知建办质201739号文”勘察单位应当针对工程实际，在勘察文件中说明地质条件可能造成的工程风险”的要求，本工程地质条件可能造成的工程风险主要有：1）该场地边坡高度较大，在不合理开挖，不及时护坡前提条件下可能出现局部滑塌现象。影响德筑物的安全。2）如采用人工挖孔成桩，可能出现填土、粉质粘土坍塌等情况，将对现场施工人员造成较大的人身安全隐患。应按重庆市建委“渝建发2012162号”文件重庆市城乡要设委员会关于进一步加强人工挖孔灌注桩管理的通知进行安全专项论证。3 .工程设计3.1 环境整治工程防
10、空洞、孤石等对工程不利的埋藏物。公共服务中心地质评价1、邻近建（构）筑物影响评价工程场地为一新建工程，红线范围内无其他建（构）筑物及地下管网。同时场区周边无水源地保护带、也无有价值的自然景观、文物和矿产分布。综上，本工程的修建对邻近建（构）筑物影响小。2、地下水作用的评价经调查，勘察区地下水排泄条件好，地表水及地下水受大气降水控制，为大气降雨补给，在粉质粘土中形成暂时性地下水，通过场地周边低洼处排除场地。雨季较丰富，旱季较贫乏，但不形成统一水面。在雨季施工时，可在场地基坑内形成的积水洼坑，施工中应注意坑内水体的疏干排放，应配置抽水设备。3、地下水和土的腐蚀性评价地下水主要受大气降雨补给，在粉质
11、粘土形成暂时性地下水，通过场地周边低洼处排除场地，根据规范，该场地环境类型为II类。该场地周边无污染源，根据周边邻近建筑资料可知，场地地下水和土对混凝土、对混凝土中钢筋及混凝土中钢结构等均具微腐蚀性。4、场地特殊性土评价本场地特殊性土:泥岩已完全风化成土而未经搬运的土为残积土，为可塑残积土。强风化泥岩为碎块状，岩体结构类型为碎裂结构。基坑开挖后由于泥岩属于易风化岩体，应及时砌筑基础或采取其他措施，防止风化发展。5、地基均匀性评价工程场地地层主要为粉质粘土、强风化及中等风化泥岩。粉质粘土变化大，均匀性差，属不均匀地基。强风化基岩变化大，均匀性差，属不均匀地基。中风化基岩厚度巨大，层面平缓，均匀性
12、好，属均匀地基。顶面应平整无错开，不得限水。（4）透水砖铺装应表面平整，色彩均匀、线路清晰、棱角整齐，铺砌必须平整稳定，灌缝应饱满，不得有翘动现象，不得有积水现象。铺砌地面转一般采用“放线定位法”顺序铺砌，板底应紧贴砂浆层，砂浆应饱满密实，不得有“虚空”现象。要用3米直尺纵横和斜角方向靠量面层平整度，发现不符合要求的及时整修。美观是人行地面砖施工质量控制的关键，砖底的水泥砂浆找平层应平整、密实，地面转完全坐实，上下层结成整体，相邻块紧贴，表面平整，线条挺刮，图案拼装正确。（5）每隔4-6米或颜色、材质变化处设伸缩缝一道；（6） 土基压实度293%,土基抗压回弹模量230MPa。（五）排水设计（
13、1）未注明排水坡度、排水方向的铺装地面排水均为散排，排入邻近的排水沟或集水口；排水坡度一般场地为0.53%；（2）排水沟纵坡，无设计说明的为大于或等于0.5%；3.L2水泥混凝土地面硬化设计部分居民点院坝为土质路面，为改善居民居住环境，本次设计对居民点院坝进行硬化处理，做到美观，干净，整洁。（一）路面材料水泥混凝土面层应具有足够的强度和耐久性，表面应抗滑、耐磨、平整。面层采用C25水泥混凝土，其抗弯拉强度不低于4.OMpa,水泥采用普通硅酸盐水泥，标号不应小于42.5,其粗集料与细集料的技术要求与级配范围均应满足公路水泥混凝土路面施工技术规范中的有关规定。碎石采用质地坚硬、耐久、洁净的碎石、碎
14、卵石和卵石。卵石最大公称粒3.1.1人行道铺装设计（一）人行道人群荷载取q=4KN11f0设计年限为10年。砌体施工质量控制等级为B级。（二）路基夯实人行道铺装的高程以现状地面高程为基准进行控制，若现状铺装标高与设计标高有冲突，则需开挖、填筑，回填土内不得夹杂易腐物、淤泥、生活垃圾等；路基填料最小强度要求及压实度要求见下表：项目分类路面底面以下深度（m）压实度填方路基0-0.3N930.30.8293（三）场地放线注意事项（1）本设计采用高程及坐标，单位以米计算，其余尺寸以毫米为单位计算；（2）按照施工图定位设计，并结合现场实际地形进行放线；若定位尺寸与现场有出入时，以现场实际为准，对未注明尺
15、寸的场地，可按图纸比例测量放线；（3）电气施工图预留、预埋的井、坑、管线线路等应同时放线；（4）对主要场地放线完成后，应经要设单位和监理验线确认后，进入下道工序施工；（5）本项目所有定位坐标均依据测量单位提供的地形图坐标,施工放线前应检验坐标的精度，确保坐标无误方可进行放线施工；（四）透水砖铺装（1）材料品种、颜色经建设单位同意后在使用；（2）本次人行道铺装采用透水砖铺装，尺寸为200*100*5Omm；（3）道路人行道外侧采用青石立缘石，尺寸为900*150*35OnInI；立缘石高出路面150o其做法见大样图。立缘石在直道上应笔直，弯道上应圆顺、无折角，少于28天，低温天应适当延长。混凝土板养生初期，严禁人、畜、车辆通行，在达到设计强度40%后，行人方可通行，面板达到设计弯拉强度后，方可开放交通。1.3绿化设计要求1.施工中的外进土壤均为适宜植物正常生长的种植土，不含建筑垃圾、杂草根、淤泥和碎石.加入的有机质不少于总土量的1/4.土方工程就近平衡、减少工程开支.2 .整地应按照规范和设计要求及现场实际情况进行，土壤瘠薄处普遍换填人工配置种植土，其中：砂壤土占70%,天然泥炭土占30%,油饼作底肥，厚度为100crn.3 .进场后按计划进度做好
