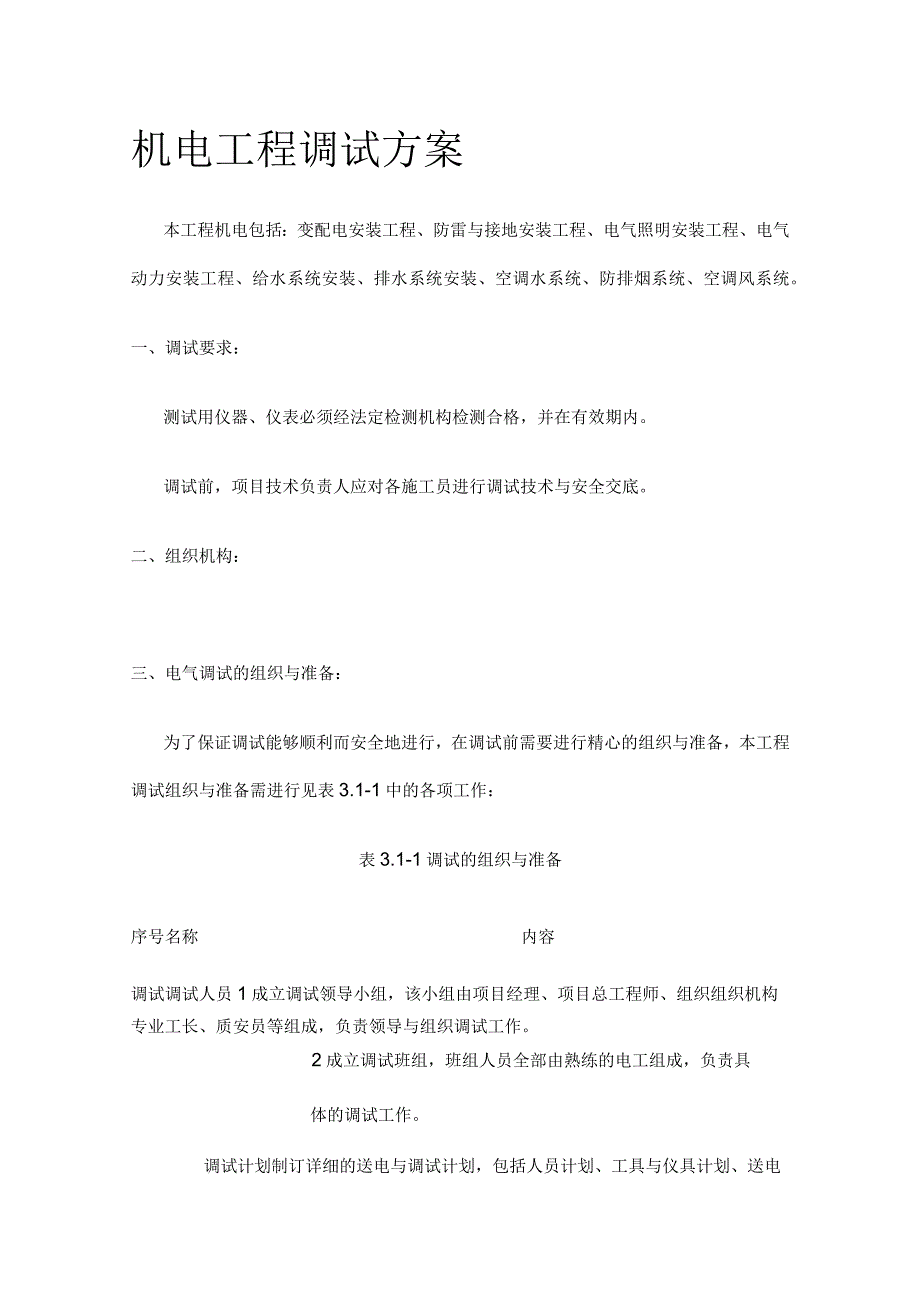

机电工程调试完整方案.docx_第1页
第1页 / 共70页

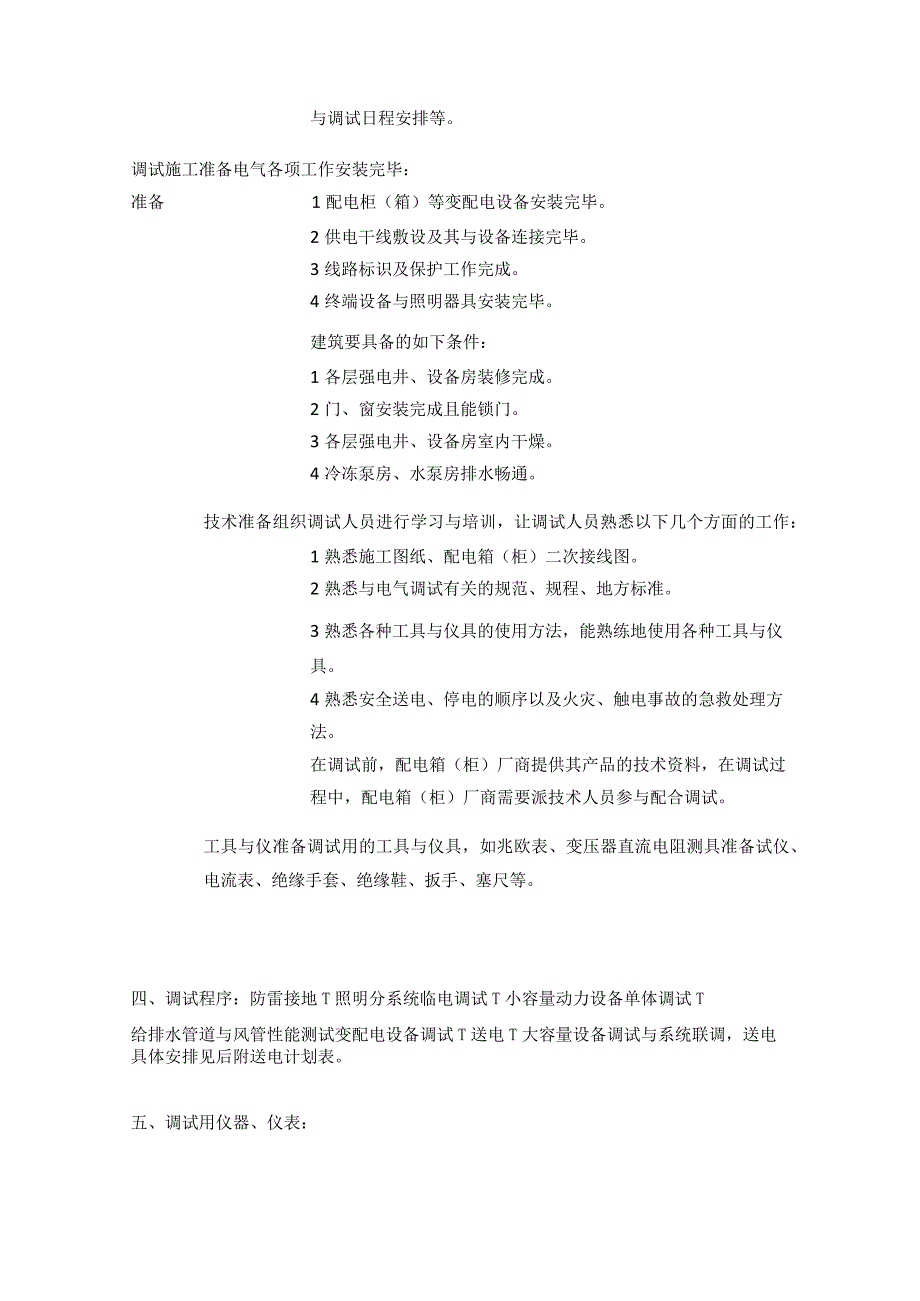

机电工程调试完整方案.docx_第2页
第2页 / 共70页

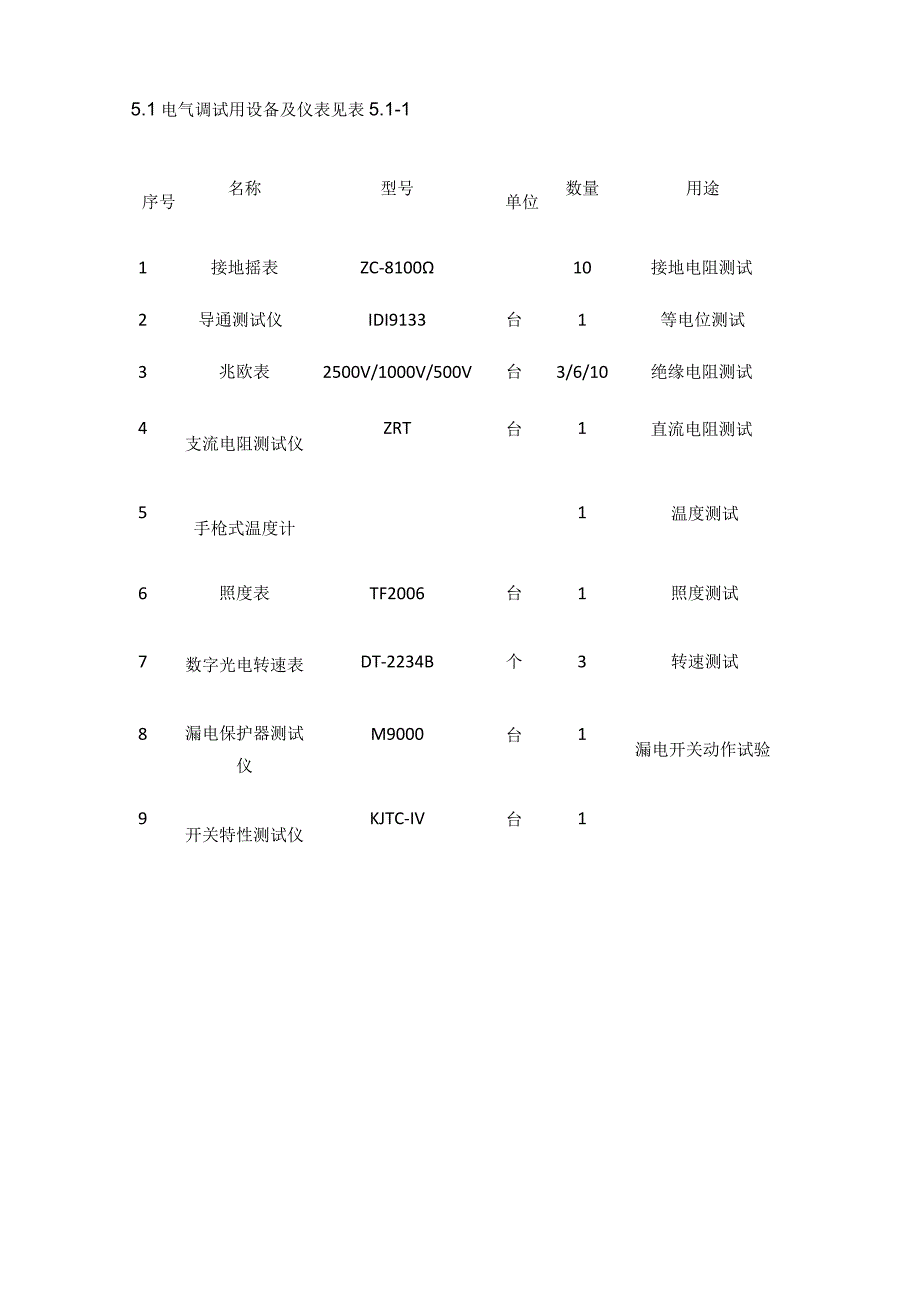

机电工程调试完整方案.docx_第3页
第3页 / 共70页
机电工程调试完整方案.docx_第4页
第4页 / 共70页
机电工程调试完整方案.docx_第5页
第5页 / 共70页
机电工程调试完整方案.docx_第6页
第6页 / 共70页
机电工程调试完整方案.docx_第7页
第7页 / 共70页
机电工程调试完整方案.docx_第8页
第8页 / 共70页
机电工程调试完整方案.docx_第9页
第9页 / 共70页
机电工程调试完整方案.docx_第10页
第10页 / 共70页
亲,该文档总共70页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《机电工程调试完整方案.docx》由会员分享,可在线阅读,更多相关《机电工程调试完整方案.docx(70页珍藏版)》请在第壹文秘上搜索。

1、机电工程调试方案本工程机电包括:变配电安装工程、防雷与接地安装工程、电气照明安装工程、电气动力安装工程、给水系统安装、排水系统安装、空调水系统、防排烟系统、空调风系统。一、调试要求:测试用仪器、仪表必须经法定检测机构检测合格,并在有效期内。调试前,项目技术负责人应对各施工员进行调试技术与安全交底。二、组织机构:三、电气调试的组织与准备:为了保证调试能够顺利而安全地进行,在调试前需要进行精心的组织与准备,本工程调试组织与准备需进行见表3.1-1中的各项工作:表3.1-1调试的组织与准备序号名称内容调试调试人员1成立调试领导小组,该小组由项目经理、项目总工程师、组织组织机构专业工长、质安员等组成,

2、负责领导与组织调试工作。2成立调试班组,班组人员全部由熟练的电工组成,负责具体的调试工作。调试计划制订详细的送电与调试计划,包括人员计划、工具与仪具计划、送电与调试日程安排等。调试施工准备电气各项工作安装完毕:准备1配电柜(箱)等变配电设备安装完毕。2供电干线敷设及其与设备连接完毕。3线路标识及保护工作完成。4终端设备与照明器具安装完毕。建筑要具备的如下条件:1各层强电井、设备房装修完成。2门、窗安装完成且能锁门。3各层强电井、设备房室内干燥。4冷冻泵房、水泵房排水畅通。技术准备组织调试人员进行学习与培训,让调试人员熟悉以下几个方面的工作:1熟悉施工图纸、配电箱(柜)二次接线图。2熟悉与电气调

3、试有关的规范、规程、地方标准。3熟悉各种工具与仪具的使用方法,能熟练地使用各种工具与仪具。4熟悉安全送电、停电的顺序以及火灾、触电事故的急救处理方法。在调试前,配电箱(柜)厂商提供其产品的技术资料,在调试过程中,配电箱(柜)厂商需要派技术人员参与配合调试。工具与仪准备调试用的工具与仪具,如兆欧表、变压器直流电阻测具准备试仪、电流表、绝缘手套、绝缘鞋、扳手、塞尺等。四、调试程序:防雷接地T照明分系统临电调试T小容量动力设备单体调试T给排水管道与风管性能测试变配电设备调试T送电T大容量设备调试与系统联调,送电具体安排见后附送电计划表。五、调试用仪器、仪表:5.1电气调试用设备及仪表见表5.1-1序

4、号名称型号单位数量用途1接地摇表ZC-810010接地电阻测试2导通测试仪IDI9133台1等电位测试3兆欧表2500V/1000V/500V台3/6/10绝缘电阻测试4支流电阻测试仪ZRT台1直流电阻测试5手枪式温度计1温度测试6照度表TF2006台1照度测试7数字光电转速表DT-2234B个3转速测试8漏电保护器测试仪M9000台1漏电开关动作试验9开关特性测试仪KJTC-IV台110继电保护测试仪P30台111互感器校验仪DS9608212精密电压互感器HJS2台413标准电流互感器HL23-2000/5台414钳形万用表MG24台1515瓦特表D26-W个616单相自耦调压器TDGS-

5、55KVA台217高压发生器及控制盘ZGF-120台1容量5KVA,最高电压50KV18交直流稳压电源YSJ-IA台219分压器FRC-100120大电流发生器SLQ-822000A台121交直流电压表T24-V/T26-V台2/222父直流电流表D26-A台423交直流毫安C21-MA115-30A台4表24电脑变比相位测试仪KP-Iz125氧化锌避雷器校验仪GCBL-2台226其他高压试球隙、放电棒、对讲机、验电器、开关等验设备27电能质量监测仪EG4000台15.2通风与空调调试用仪器、仪表序号器具名称制造厂型号/规格数量适用范围1手持电子计数式转速表胜利DM6234P1测量风机水泵及电

6、机转速2数字微压差计上海技术检测研究所DPiooo-iB1测量风机静压、动压、全压3兆欧表上海精密科学仪器厂ZC25B-42测量电机线路绝缘4数显声级计江西红声器材厂HS59201测量设备及环境燥声5叶轮风速仪LTAM42012测量风口风速6数字温湿度计天津立文电子厂JM2222测量干湿度温度7百分表上海量具刃具厂05mm2测量水泵径向及轴向偏差8数字钳形表UNI-TUT2053测量电流电压、电阻值9热球风速仪北京检测仪器厂QDF-32测量风管风速10水流量仪TA1测量管道水流量及压差值118倍频率噪声仪日本NL-221测量设备及环境燥声5.3给排水调试用仪器、仪表序号名称规格单位数量备注1试

7、压泵IOMPa台42压力表块16精度1.6级以上3呆扳手24-46套124内六角扳手套45其他批1六、各系统调试工艺:6.1电气调试6.1.1防雷与接地6.1,1.1接地电阻测试经检测合格的ZC-8接地电阻测试仪,在有效期内对各测试点逐一进行测试,测试结合必须符合设计要求。对已按设计要求施工但接地电阻不满足设计要求的工程,应与设计商量增设人工接地体。6.1.1.2支持件拉力试验在不显眼的部位以不小于5Kg的垂直拉力试拉随机抽取的圆钢支柱,支柱不松动为合格。6.LL3等电位导通性测试连接线规格符合要求,连接部位连接紧固,用K3690B等电位测试仪测试合格。6.1.2变配电调试:1.1.2.1 变

8、配电调试的准备工作:、所有变配电设备的人行通道上应铺好不小于Im宽的胶地垫;、所有设备已安装好,变电站内接地已做好;、校线:校对一次回路,主要是核对由高压柜及应急低压盘各回路的电源电缆位置及接线是否正确可靠,相序是否正确无误,绝缘是否良好等,参照系统图逐一核对,均应正确无误;校对二次回路,要根据各原理图逐一校对,对其接线是否正确,连接是否牢固可靠,绝缘是否良好等,均应符合原理图的要求;1.1.2.2 直流屏调试:将屏内的电子器件退出后,测试主回路与二次回路绝缘电阻,应大于0.5MQ;充放电试验:被全部放电的电池组重新达到额定电压的充电时间不得长于16h;整流器的输出:整流器的控制调整和输出特性

9、试验应符合产品技术文件要求;1.1.2.3 高压真空断路器试验技术要求:配置3台输入电压为220V交流的便携式真空度检验仪,按制造厂商所建议的真空度检验真空断路器的真空度;用2500V绝缘摇表测量绝缘拉杆的绝缘电阻,其值应大于1200Mo利用大电流发生器按直流电压降法测量每相导电回路的电阻,其值应符合产品技术要求(参见出厂试验报告单)。在断路器合、分闸状态下合上高压隔离开关和插入高压隔断器进行交流耐压试验,其中主回路和辅助回路工频耐压42KV,隔离断口工频耐压48KV,耐压1分钟,应合格;测量断路器的机械特性:用真空断路器试验台测试分合闸的平均速度和同期性,所测各项数据与产品试验数据比较,应没

10、有明显差别;合闸后的触头弹跳时间不大于2ms。断路器操作机构试验,即试验电压在85IlO%Ue范围内,操作机构应可靠动作;当试验电压大于额定电压值的65%时应可靠分闸;小于额定值的30%时不应分闸。模拟操作试验,在额定电压下,对断路器进行合、分闸试验,每次操作断路器,均能正确可靠的动作,各联锁装置动作情况应满足设计要求。IOKV真空断路器试验:小车、抽屉式柜推拉灵活、无卡阻磁撞现象;接地触头接触紧密、调整正确,投入时接地触头比主触头先接触,退出地拉地触头的主触头后脱开。1.1.2.4 高压开关柜IoKV母线试验技术要求:外观检查(有无接触不良、标志是否清晰等),测量相间及各相对地的绝缘电阻,应

11、符合技术规范要求。对母线进行工频耐压试验,21KV试验电压持续1分钟。1.1.2.5 高低压柜二次回路:校对二次回路接线:二次回路接线应符合设计图要求,无接线错误;二次回路绝缘电阻试验与耐压试验:直流小母线和控制柜的电压小母线,在断开所有其它并联支路时,电阻应不少于10兆欧;二次回路的每一支路和断路器、隔离开关、操动机构的电源回路的电阻均应不少于1兆欧,在比较潮湿的地方可降低至不少于0.5兆欧;交流耐压实验,其电压标准为100oV,可用250OV兆欧表代替,耐压时间为1分钟。继电保护及自动装置整定与检验:检测继电器动作值、返回值、校定值;继电器机械特性测试;整组传动测试。表计校验及整定:所有测

12、量表计、继电器均应按规定进行校验,其中电能计量的互感器应交获得天津空港加工区电业部门认可的检测单位检测,其中电压互感器精度不低于0.5级,电流互感器精度不低于1级;相对误差值应不大于规定误差,并及时认真的填写实验记录。1.1.2.6 高压电缆试验技术要求:用2500V绝缘摇表测量各电缆线芯对地或对金属屏蔽层间和各线芯间的绝缘电阻,绝缘应良好;还需进行电缆导通性测试与极性测试。直流耐压试验及泄漏电流测量:对于YJV22-10KV交联电缆,直流试验电压为40KV,耐压时间15分钟。耐压时分4阶段均匀升压,每阶段保留1分钟,并读取泄漏电流值,其值应符合规定。耐压后测量绝缘电阻,与耐压前所测量的绝缘电

13、阻进行比较应无明显差别。1.1.2.7 变压器试验:测量线圈连同套管的直流电阻,各相测得值的相互差值应小于平均值的4%,线间测得的相互差值小于平均值的2%,并与同温度下产品出厂实测值比较,相互变化不大于2%。在各分接头的所有位置检查变压比,与制造厂名牌数据比较应无明显差别,且应符合变压比规律。检查变压器的三相接线组别,必须与设计要求及名牌相符,变压器的相位必须与电网相位一致。测量线圈连同套管的绝缘电阻,其值应不低于产品出厂值的70%o做线圈连同套管的交流耐压试验,变压器相地、相间的工频耐压为42KVo根据招标文件要求,做变压器局部放电试验,其程序见下图6.127-1:在施加试验电压的前后,应测

14、量所有测量通道上的背景噪声水平;在电压从A升到B及由D下降的过程中,应记录可能出现的局部放电起始电压和熄灭电压,应在D、E段按5min间隔记录局部放电视在电荷量;如果按上述试验电压,局部放电量的连续水平不大于500pC,也可判定局放合格。假如放电量超出上述值,应按GB1094.3中的有关规定进行。变压器送电试运行:A变压器第一次投入时,由高压侧冲击合闸。B变压器第一次受电后,持续时间不应少于Iomm无异常情况。C对变压器进行3-5次全压冲击合闸,每次间隔5分钟,并无异常情况。励磁涌流不应引起保护装置误动作。D变压器试运行要注意冲击电流、空载电流、一、二次电压,温度,并做好详细记录。E变压器并列运行前,应核对好相序F变压器空载运行24小时,无异常情况方可投入负荷运行。1.1
