1、柴油发电机组调试施工方案一、设计要求1.2#柴油发电机房选择1x800KW（常载功率）的康明斯电力柴油发电机组，通过封闭母线引至3号站房变电所。2 .柴油发电机组应安装尾气净化装置，减少废气及烟尘的排放。3 .柴油发电机组应提供通信接口，通过通信接口接入变配电所监控子系统。4 .柴油发电机房内设置储油间，储油间内设日用燃油箱和润滑油箱。日用燃油箱内存储不超过8h的燃油量。各油罐容量不大于1立方米，储量大于1立方米时设置中间油罐。5 .柴油发电机房应采取机组消声及机房降噪措施，机房环境噪声不宜超过夜间55dBA、昼间70dBA6,柴油发电机组与电力系统电源不应并网运行，并应设置可靠联锁。当市电中

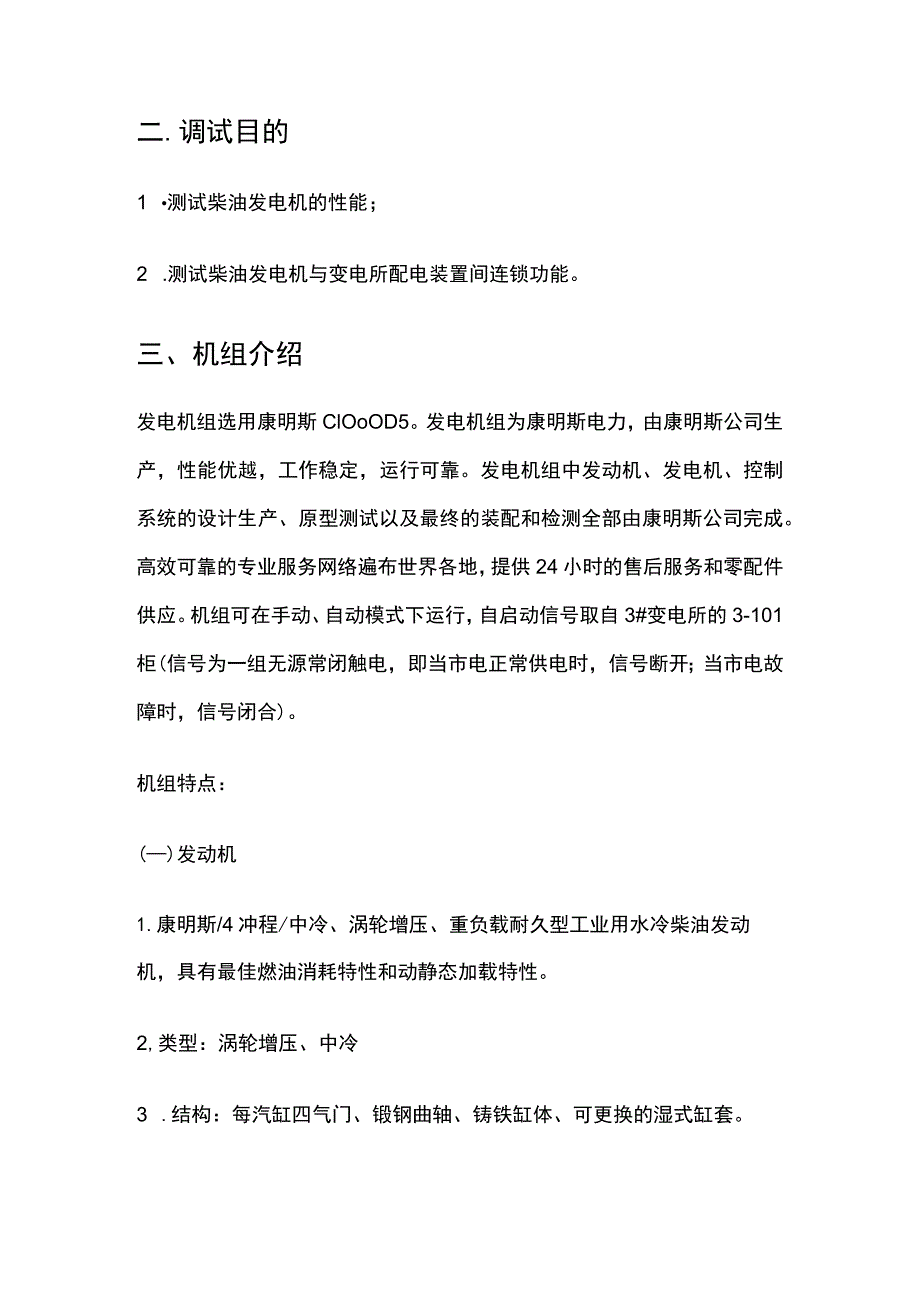

2、断供电时，机组应能自动启动,并应在30s内向负荷供电。当市电恢复供电后，应自动切换并延时停机。当连续三次自启动失败，应发出报警信号。柴油发电机组的启动信号应取自相应的变电所两个进线开关上端头，两个进线开关均失电时，机组自动启动。二.调试目的1 测试柴油发电机的性能；2 .测试柴油发电机与变电所配电装置间连锁功能。三、机组介绍发电机组选用康明斯ClOoOD5。发电机组为康明斯电力，由康明斯公司生产，性能优越，工作稳定，运行可靠。发电机组中发动机、发电机、控制系统的设计生产、原型测试以及最终的装配和检测全部由康明斯公司完成。高效可靠的专业服务网络遍布世界各地，提供24小时的售后服务和零配件供应。机

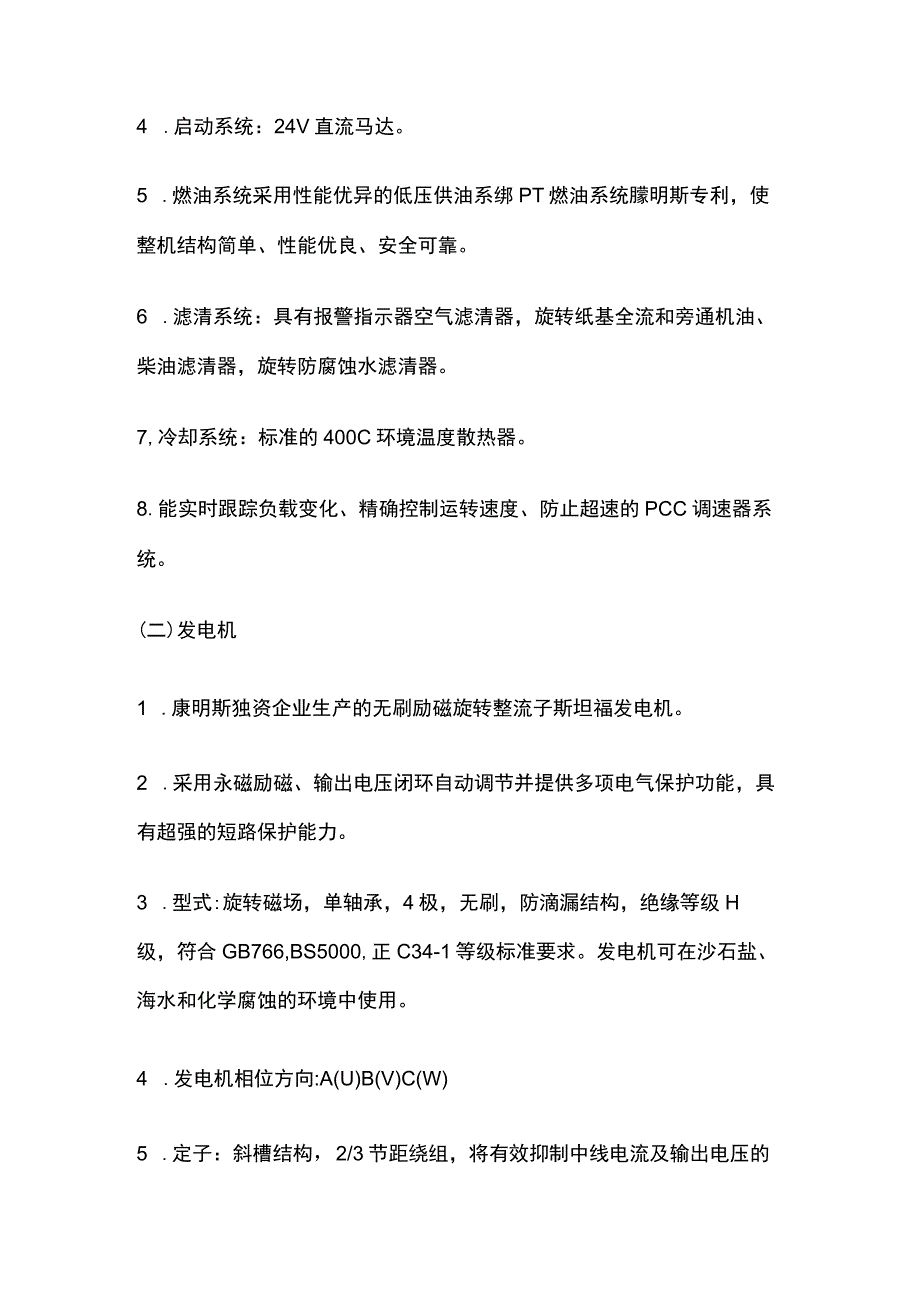

3、组可在手动、自动模式下运行，自启动信号取自3#变电所的3-101柜(信号为一组无源常闭触电，即当市电正常供电时，信号断开；当市电故障时，信号闭合)。机组特点：()发动机1.康明斯/4冲程/中冷、涡轮增压、重负载耐久型工业用水冷柴油发动机，具有最佳燃油消耗特性和动静态加载特性。2,类型：涡轮增压、中冷3 .结构：每汽缸四气门、锻钢曲轴、铸铁缸体、可更换的湿式缸套。4 .启动系统：24V直流马达。5 .燃油系统采用性能优异的低压供油系绑PT燃油系统朦明斯专利，使整机结构简单、性能优良、安全可靠。6 .滤清系统：具有报警指示器空气滤清器，旋转纸基全流和旁通机油、柴油滤清器，旋转防腐蚀水滤清器。7,冷
4、却系统：标准的400C环境温度散热器。8.能实时跟踪负载变化、精确控制运转速度、防止超速的PCC调速器系统。(二)发电机1 .康明斯独资企业生产的无刷励磁旋转整流子斯坦福发电机。2 .采用永磁励磁、输出电压闭环自动调节并提供多项电气保护功能，具有超强的短路保护能力。3 .型式:旋转磁场，单轴承，4极，无刷，防滴漏结构，绝缘等级H级，符合GB766,BS5000,正C34-1等级标准要求。发电机可在沙石盐、海水和化学腐蚀的环境中使用。4 .发电机相位方向:A(U)B(V)C(W)5 .定子：斜槽结构，2/3节距绕组，将有效抑制中线电流及输出电压的波形畸变。6 .转子：装配前经过动平衡，并通过柔性
5、驱动盘直接与发动机连接。完善的阻尼器绕组减少并联时的振荡。7 .AVR:PCC33控制系统电压调整模块，完美匹配斯坦福发电机。8 .电机冷却：直接驱动离心式风机。9 .额定温升125oCo10 .康明斯发电机组生产符合下列标准：ISO3046ISO8528LE.C.34-1-国际电工委员会标准第34-1BS5000,Part99-英国标准BS5000第99部分NEMAMG1-22-北美标准之MG1-22C.S.A.C22-2-加拿大标准的C22-2V.D.E.0530-德国电气工程学会标准0530AS1359-澳大利亚标准第1359（三）PCC3.3控制系统 以微处理器为核心的控制模块。完备的
6、保护系统。 程序化控制机组的启动/停机。实时显示机组运转状态和参数。 形象化的报警和状态图形标识，快捷地显示机组信息。 可编程的标准输入和输出接口，可以进行个性化功能扩展。1）控制功能 紧急停机控制预热控制盘车自动控制 暖机控制冷机控制启动延时控制 本地手动启动/停机 远程自动启动/停机可编程开关量输入控制 启动马达自动退出控制可编程开关量输出控制2）保护功能 充电机充电失败发电机组紧急停机润滑油压低保护 冷却水温高保护发电机组公共报警发动机超速保护 发电机输出超频保护发电机输出欠频保护发动机欠速保护 发动机停机失败发动机转速信号丢失发动机启动失败 发动机油压传感器开路保护 ）参数显示发动机转
7、速发电机组运转时间蓄电池电压 发电机输出交流相电压发动机润滑油压发电机输出交流线电压 发动机冷却水温发电机输出交流线电流发电机输出交流频率4）报警指示 用户设定的报警指示用户设定的状态指示显示屏上相应的报警指示标识 公共报警灯稳定显示黄色，表示有警告故障 公共报警灯闪烁显示红色，表示有停机故障5）历史记录 可记录最近20次停机事件记录内容包括停机故障名称和发生时间6）配置方法 通过控制箱前面板或InpoWer软件工具配置参数7）应用标准ISO8528ISO3046BS5514GB/T2820-97（四）、其它技术指标1.电压调整范围5%2.频率调整范围0-5%3 .稳态电压调整率0.5%4 .
8、瞬态电压波动率5%5 稳态频率波动率0.25%电子调速6 .稳态频率调整率0-5%7 .瞬态频率波动率9%8 .电压畸变率5%9 .电压恢复时间1S10 .起动时间3S四、调试准备工作(一)组织机构图1.调试总体协调单位：XXXX有限公司2,调试主体施工单位：XXXX集团有限公司。3调试配合单位：XXXXXXXX单。(二)调试原理图（三）调试前准备具体事项1 .调试前施工单位与XX单位严格按施工管理办法执行；2 ,施工单位提报施工计划，明确停电影响范围，严格执行施工计划的内容；3 .调试需要申请时间：需申请工作时间4小时;在此时间内，将影响照明、动力、安检、消防等相关专业。4 .对可能发生的问
9、题进行事故预想并备齐抢修人员机具;5 .有关施工配合单位应密切联系、相互协作，不推诿、不扯皮，严格执行有关规定，设备管理单位配合人员及监理单位现场监理必须到岗到位6 .各施工单位要与设备管理单位建立应急联系机制各监理单位的现场监理人员必须实行旁站监理，对施工全过程进行监控，督促施工单位按施工要求进行施工，确保施工安全及运营安全。7 .试机柴油按12小时70%的负载准备燃油并添加到机组日用油箱内。发电机房内储油箱不足部分设置储油桶。8 .准备工具：包含相序表、万用表、钳形表、扳手、改刀等。9 .检查机组电路、油路、配电，清扫机组、机房等。10 .准备对讲机若干（现场与发电机、变电所联系）o11
10、.调试人员：康明斯安装调试技术人员、拟接管单位值班人员、配电室值班人员（使用单位）、值班人员、开关柜厂家等组成。12 .手动运行机组，测试机组性能。机组应能运转平稳，各项参数在规定的正常范围内，电压、频率等的输出应是额定值，并且波动在应许的范围内。13启动运行机组，测试机组联动（自启动信号由变电所ATS提供，需变电所值班人员配合）。机组应能在设定的时间自动启动（0-300秒）、自动停机（0-600秒），并且时间可以根据用户需要调整。五、调试方案：3#变电所C1000D5发电机组调试方案：发电机图片第一步：手动运行机组1.解除3#变电所内I段、11段母线间连锁装置，将母联断路器（L412）小车摇
11、出，至断开位置；2 .切断I段母线电源（即断开高压柜901断路器）；3 .将发电机组启动开关至于OFF位置;（发电机厂家）4 .将3#变电所发电机低压进线柜（3#变电所3-110）双电源自动切换装置（MT12/H11250）转换开关置于应急供电模式，此时3#变电所内III段母线将断电，同时将III段母线上负荷回路开关全部拉下；5 .按下发电机组启动开关，灯亮，表示发电机组在手动状态，按下启动发电机组，并测试机组性能；（发电机厂家）.6 .按负载需求，逐步合上3#变电所第III段母线段上负载；7,发电机运行1小时后，逐渐减少3#变电所III段母线所带负荷，依次将3#变电所第III段母线上负荷断电
12、。8.按下开关，发电机组手动停机。（发电机厂家）9,将3#变电所III段母线低压柜已投负荷全部合闸。10 .恢复3#变电所内I段、11段母线间连锁装置。11 .手动运行调试柴油发电机组需要120分钟。第二步：自动运行机组变电所图片（一）3#变电所ATS控制自动运行机组1 .将发电机组启动开关放在位置（灯亮表示发电机组处于自动状态）O（发电机厂家）2 .切断I段母线电源（即断开高压柜901断路器）和11段母线电源（即断开高压柜902断路器，此时3-101进线柜ATS发出启动发电机运行信号；3,发电机收到自启动信号后，机组将在设定的时间自动启动（0-300秒可调，设定5秒），当柴油发电机电压达到稳
13、定状态时（3-7秒），ATS将应急供电断路器闭合，11I段母线带电，此时所有11I段母线负荷均由柴油发电机应急供电；（发电机厂家）4.自动运行5分钟后，恢复I段母线电源（即合闸高压柜901断路器）和11段母线电源（即合闸高压柜902断路器，）；即恢复市电1和市电2正常供电，此时ATS柜自动延时（2秒）切换至市电供电,然后输出停机信号给发电机组（断开自启动信号），发电机组在设定的时间自动停机（0-600秒可调，设定300秒）。5,模拟市电再次突然断电，发电机启动程序将重复2-4的操作步骤，需要90分钟。6.调试结束。调试申请时间：需申请时间4小时；停电影响回路范围：在调试时间内，将影响照明、动力
14、、安检、消防等相关专业。停电涉及的相关单位：XXXX.XXXX影响时间：240分钟。六.应急预案应急救援领导小组组织机构组织机构(一)停电应急预案1.电源供应应急：在切断市电电源，柴油发电机试机过程中如突发生停电故障，施工单位立刻排查停电原因，排查明确后需要立即恢复市电供电，可立即中断试机过程恢复市电供电。2 .火灾应急：调试现场设置足够的灭火器、沙、铁锹等，应急灯，清理疏散通道。3 .医疗应急：配备必要的急救药品，现场配备机动汽车以备急需。(二)安全措施预案1.调试试验前，技术指挥和调试员应对参加调试和试运行人员进行安全技术交底。2 .建立健全以安全生产责任制为核心的群防制度，制定各级各部门
15、安全生产责任制，做到安全生产，人人有责，明确职责和权限，并建立责任制考核办法，使责任落实到人，签订安全生产责任制。3 .参加调试的指挥人员和操作人员，应严格按照调试方案和操作规程进行操作，设备的电气控制启动与关闭，一般应有熟悉电气的专业人员操作，操作人员应听从指挥，坚守岗位，调试过程中不得擅离工作岗位。4 .调试人员上岗前必须进行安全教育和培训，并经考试合格后发给安全上岗证方准上岗，未经培训或培训考核不合格人员，干部不许指挥生产，工人不准上岗作业。电工作业人员必须经地方劳动局等有关部门培训合格后，方准持证上岗。操作证必须按期复审，不得超期使用，名册应齐全。5 ,通电试车的操作，应有两人或两人以上共同进行，一人操作，一人监护；通电前应对被通电设备与线路进行再次检查。6 .试运通电区域应设围栏或警告指示牌，对即将送电或送电后的变配电室应派人看守或上锁；带电的配电箱、开关柜应挂上有电的警示牌。在停电的线路或设备上工作时，应在断电
