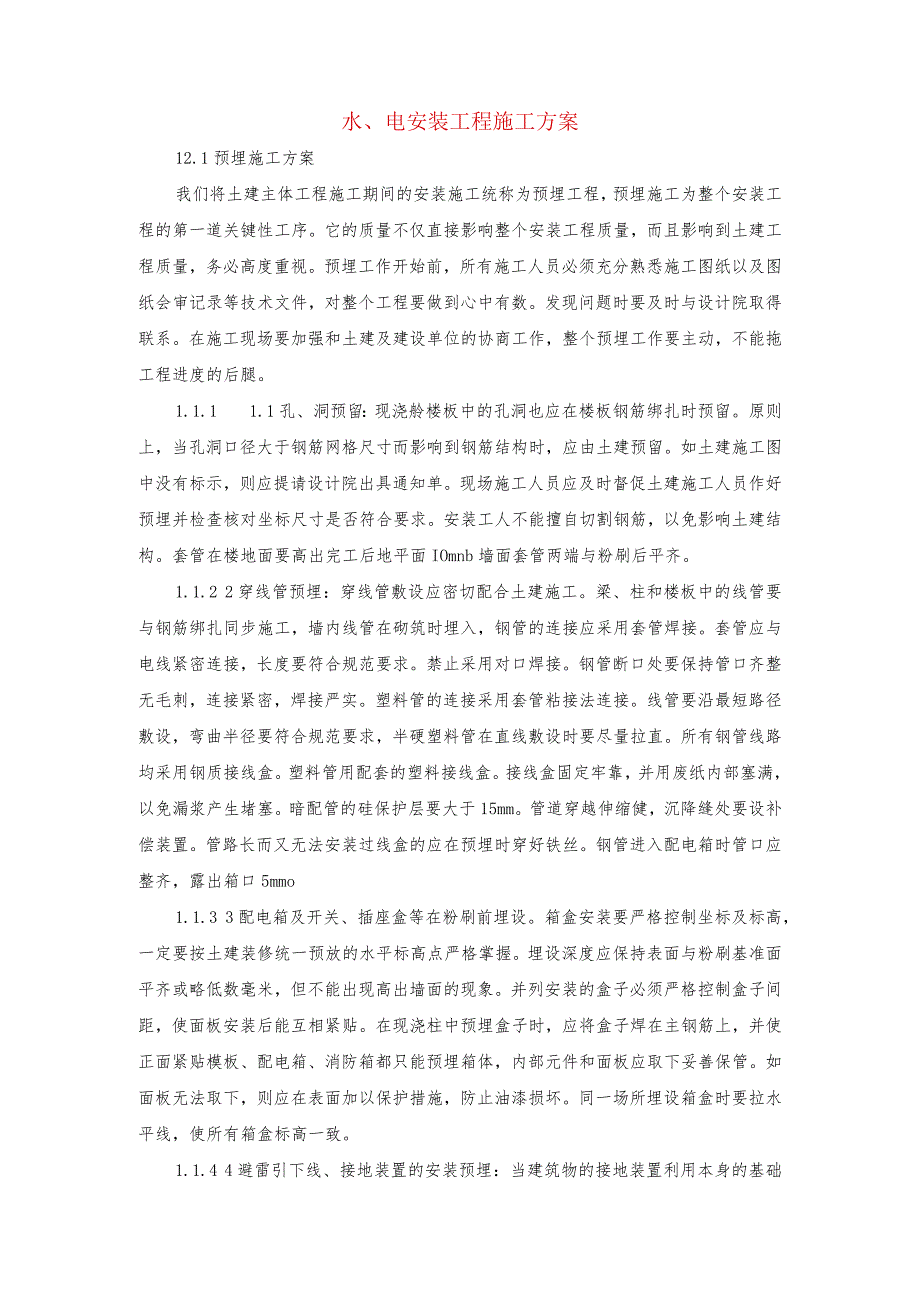

水、电安装工程施工方案.docx_第1页
第1页 / 共4页

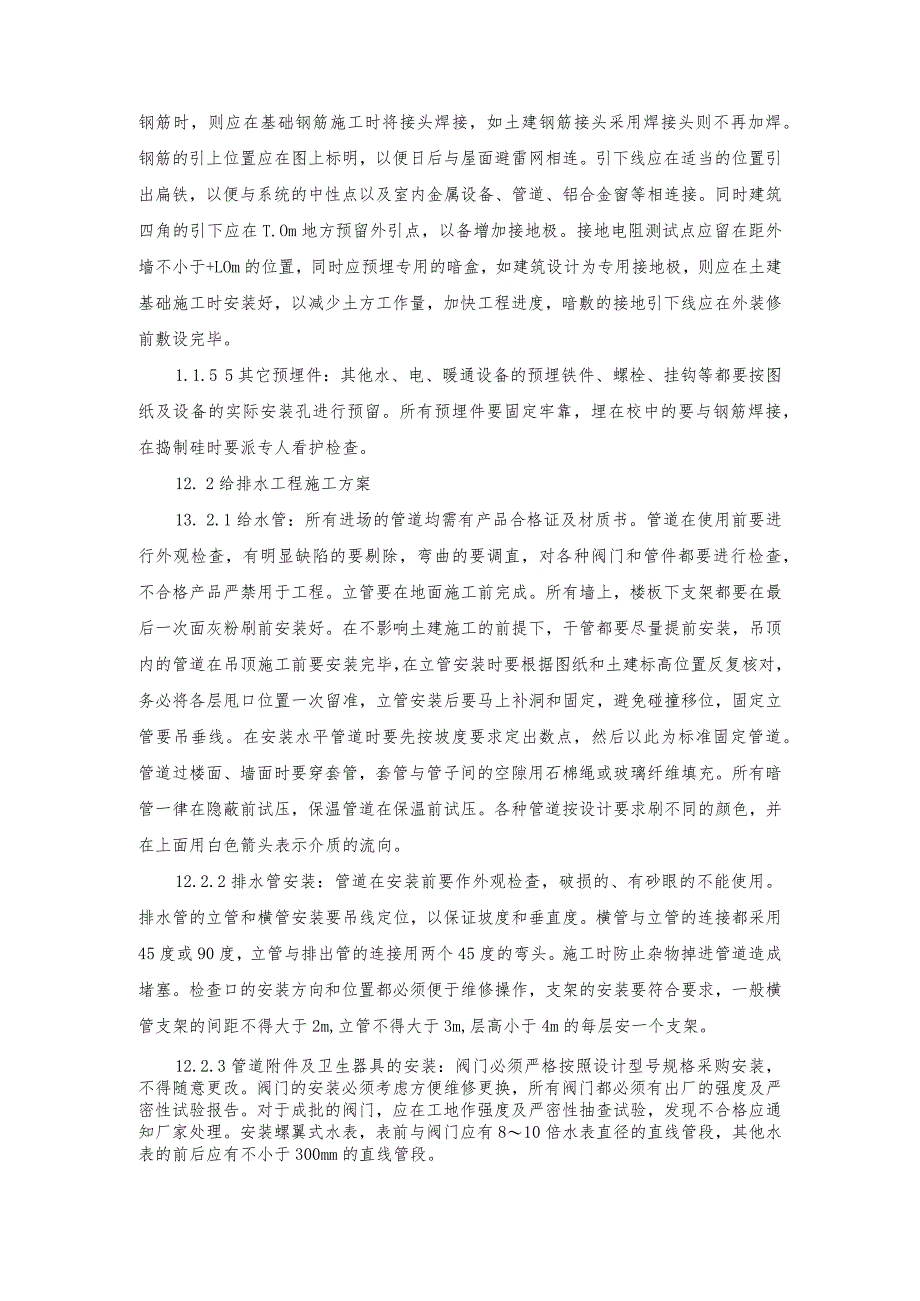

水、电安装工程施工方案.docx_第2页
第2页 / 共4页

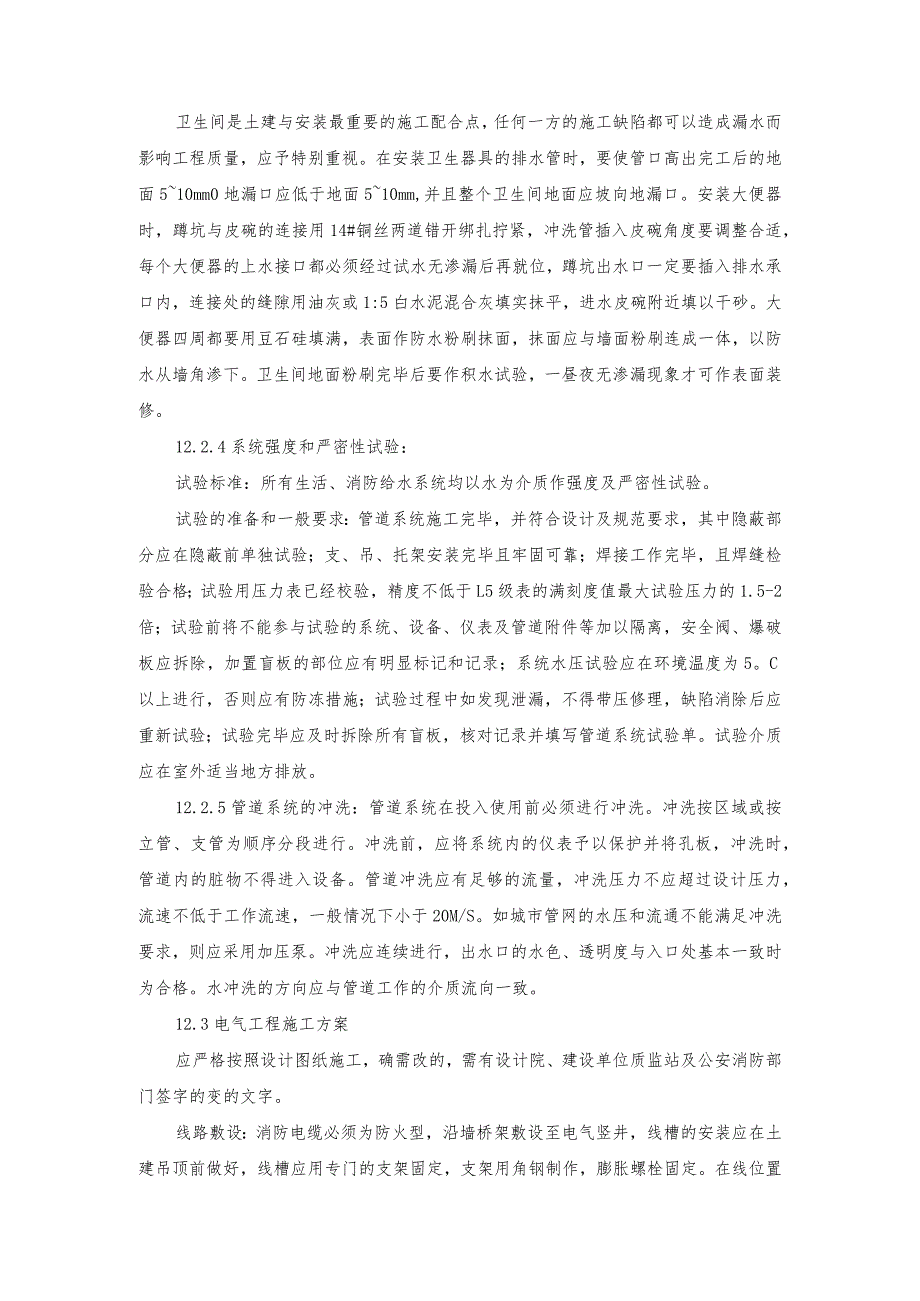

水、电安装工程施工方案.docx_第3页
第3页 / 共4页
水、电安装工程施工方案.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《水、电安装工程施工方案.docx》由会员分享,可在线阅读,更多相关《水、电安装工程施工方案.docx(4页珍藏版)》请在第壹文秘上搜索。

1、水、电安装工程施工方案12.1预埋施工方案我们将土建主体工程施工期间的安装施工统称为预埋工程,预埋施工为整个安装工程的第一道关键性工序。它的质量不仅直接影响整个安装工程质量,而且影响到土建工程质量,务必高度重视。预埋工作开始前,所有施工人员必须充分熟悉施工图纸以及图纸会审记录等技术文件,对整个工程要做到心中有数。发现问题时要及时与设计院取得联系。在施工现场要加强和土建及建设单位的协商工作,整个预埋工作要主动,不能拖工程进度的后腿。1.1.1 1.1孔、洞预留:现浇舲楼板中的孔洞也应在楼板钢筋绑扎时预留。原则上,当孔洞口径大于钢筋网格尺寸而影响到钢筋结构时,应由土建预留。如土建施工图中没有标示,

2、则应提请设计院出具通知单。现场施工人员应及时督促土建施工人员作好预埋并检查核对坐标尺寸是否符合要求。安装工人不能擅自切割钢筋,以免影响土建结构。套管在楼地面要高出完工后地平面IOmnb墙面套管两端与粉刷后平齐。1.1.2 2穿线管预埋:穿线管敷设应密切配合土建施工。梁、柱和楼板中的线管要与钢筋绑扎同步施工,墙内线管在砌筑时埋入,钢管的连接应采用套管焊接。套管应与电线紧密连接,长度要符合规范要求。禁止采用对口焊接。钢管断口处要保持管口齐整无毛刺,连接紧密,焊接严实。塑料管的连接采用套管粘接法连接。线管要沿最短路径敷设,弯曲半径要符合规范要求,半硬塑料管在直线敷设时要尽量拉直。所有钢管线路均采用钢

3、质接线盒。塑料管用配套的塑料接线盒。接线盒固定牢靠,并用废纸内部塞满,以免漏浆产生堵塞。暗配管的硅保护层要大于15mm。管道穿越伸缩健,沉降缝处要设补偿装置。管路长而又无法安装过线盒的应在预埋时穿好铁丝。钢管进入配电箱时管口应整齐,露出箱口5mmo1.1.3 3配电箱及开关、插座盒等在粉刷前埋设。箱盒安装要严格控制坐标及标高,一定要按土建装修统一预放的水平标高点严格掌握。埋设深度应保持表面与粉刷基准面平齐或略低数毫米,但不能出现高出墙面的现象。并列安装的盒子必须严格控制盒子间距,使面板安装后能互相紧贴。在现浇柱中预埋盒子时,应将盒子焊在主钢筋上,并使正面紧贴模板、配电箱、消防箱都只能预埋箱体,

4、内部元件和面板应取下妥善保管。如面板无法取下,则应在表面加以保护措施,防止油漆损坏。同一场所埋设箱盒时要拉水平线,使所有箱盒标高一致。1.1.4 4避雷引下线、接地装置的安装预埋:当建筑物的接地装置利用本身的基础钢筋时,则应在基础钢筋施工时将接头焊接,如土建钢筋接头采用焊接头则不再加焊。钢筋的引上位置应在图上标明,以便日后与屋面避雷网相连。引下线应在适当的位置引出扁铁,以便与系统的中性点以及室内金属设备、管道、铝合金窗等相连接。同时建筑四角的引下应在T.Om地方预留外引点,以备增加接地极。接地电阻测试点应留在距外墙不小于+LOm的位置,同时应预埋专用的暗盒,如建筑设计为专用接地极,则应在土建基

5、础施工时安装好,以减少土方工作量,加快工程进度,暗敷的接地引下线应在外装修前敷设完毕。1.1.5 5其它预埋件:其他水、电、暖通设备的预埋铁件、螺栓、挂钩等都要按图纸及设备的实际安装孔进行预留。所有预埋件要固定牢靠,埋在校中的要与钢筋焊接,在捣制硅时要派专人看护检查。12. 2给排水工程施工方案13. 2.1给水管:所有进场的管道均需有产品合格证及材质书。管道在使用前要进行外观检查,有明显缺陷的要剔除,弯曲的要调直,对各种阀门和管件都要进行检查,不合格产品严禁用于工程。立管要在地面施工前完成。所有墙上,楼板下支架都要在最后一次面灰粉刷前安装好。在不影响土建施工的前提下,干管都要尽量提前安装,吊

6、顶内的管道在吊顶施工前要安装完毕,在立管安装时要根据图纸和土建标高位置反复核对,务必将各层甩口位置一次留准,立管安装后要马上补洞和固定,避免碰撞移位,固定立管要吊垂线。在安装水平管道时要先按坡度要求定出数点,然后以此为标准固定管道。管道过楼面、墙面时要穿套管,套管与管子间的空隙用石棉绳或玻璃纤维填充。所有暗管一律在隐蔽前试压,保温管道在保温前试压。各种管道按设计要求刷不同的颜色,并在上面用白色箭头表示介质的流向。12.2.2排水管安装:管道在安装前要作外观检查,破损的、有砂眼的不能使用。排水管的立管和横管安装要吊线定位,以保证坡度和垂直度。横管与立管的连接都采用45度或90度,立管与排出管的连

7、接用两个45度的弯头。施工时防止杂物掉进管道造成堵塞。检查口的安装方向和位置都必须便于维修操作,支架的安装要符合要求,一般横管支架的间距不得大于2m,立管不得大于3m,层高小于4m的每层安一个支架。12.2.3管道附件及卫生器具的安装:阀门必须严格按照设计型号规格采购安装,不得随意更改。阀门的安装必须考虑方便维修更换,所有阀门都必须有出厂的强度及严密性试验报告。对于成批的阀门,应在工地作强度及严密性抽查试验,发现不合格应通知厂家处理。安装螺翼式水表,表前与阀门应有810倍水表直径的直线管段,其他水表的前后应有不小于300mm的直线管段。卫生间是土建与安装最重要的施工配合点,任何一方的施工缺陷都

8、可以造成漏水而影响工程质量,应予特别重视。在安装卫生器具的排水管时,要使管口高出完工后的地面510mm0地漏口应低于地面510mm,并且整个卫生间地面应坡向地漏口。安装大便器时,蹲坑与皮碗的连接用14#铜丝两道错开绑扎拧紧,冲洗管插入皮碗角度要调整合适,每个大便器的上水接口都必须经过试水无渗漏后再就位,蹲坑出水口一定要插入排水承口内,连接处的缝隙用油灰或1:5白水泥混合灰填实抹平,进水皮碗附近填以干砂。大便器四周都要用豆石硅填满,表面作防水粉刷抹面,抹面应与墙面粉刷连成一体,以防水从墙角渗下。卫生间地面粉刷完毕后要作积水试验,一昼夜无渗漏现象才可作表面装修。12.2.4系统强度和严密性试验:试

9、验标准:所有生活、消防给水系统均以水为介质作强度及严密性试验。试验的准备和一般要求:管道系统施工完毕,并符合设计及规范要求,其中隐蔽部分应在隐蔽前单独试验;支、吊、托架安装完毕且牢固可靠;焊接工作完毕,且焊缝检验合格;试验用压力表已经校验,精度不低于L5级表的满刻度值最大试验压力的1.5-2倍;试验前将不能参与试验的系统、设备、仪表及管道附件等加以隔离,安全阀、爆破板应拆除,加置盲板的部位应有明显标记和记录;系统水压试验应在环境温度为5。C以上进行,否则应有防冻措施;试验过程中如发现泄漏,不得带压修理,缺陷消除后应重新试验;试验完毕应及时拆除所有盲板,核对记录并填写管道系统试验单。试验介质应在

10、室外适当地方排放。12.2.5管道系统的冲洗:管道系统在投入使用前必须进行冲洗。冲洗按区域或按立管、支管为顺序分段进行。冲洗前,应将系统内的仪表予以保护并将孔板,冲洗时,管道内的脏物不得进入设备。管道冲洗应有足够的流量,冲洗压力不应超过设计压力,流速不低于工作流速,一般情况下小于20M/S。如城市管网的水压和流通不能满足冲洗要求,则应采用加压泵。冲洗应连续进行,出水口的水色、透明度与入口处基本一致时为合格。水冲洗的方向应与管道工作的介质流向一致。12.3电气工程施工方案应严格按照设计图纸施工,确需改的,需有设计院、建设单位质监站及公安消防部门签字的变的文字。线路敷设:消防电缆必须为防火型,沿墙

11、桥架敷设至电气竖井,线槽的安装应在土建吊顶前做好,线槽应用专门的支架固定,支架用角钢制作,膨胀螺栓固定。在线位置应留有三通或出线口,导线在线槽内要平等放置,不能扭结成交叉。各层用阻燃型塑料管或钢管引到配电箱、控制箱等,管内穿线宜在粉刷完毕后进行,但在粉刷前先在管内应穿好铁丝,以便及时发现预埋故障,赶在粉刷前采取补救措施,在穿线前金属管口都要套好护口,避免穿线时管口损伤导线绝缘,穿线时应有三人操作:一人放线、一人拉线,一人送线,导线应按其不同用途在颜色上加以区别,以免接线错误,穿线完毕后,各接线盒都要立刻接好头,接头必须紧密。一般照明动力采用绞线或扭接即可,弱电须采用可靠焊接或压接,接头绝缘处理

12、要认真,应先缠塑料绝缘带,然后再包黑胶布。电气工程完工调试合格后,应会同建设单位,设计单位和公安消防部门进行验收,并作好各种记录。12.4给排水安装工程地下部分:地下室给排水消防、套管及人防排水施工12.4.1按图纸标高、管道延伸出室外,必须预埋比管径大两级的刚性防水套管;人防区穿墙必须设置人防刚性套管;水泵吸水管须采用柔性防水套管。12.4.2按图纸预留好管道的过墙套管及穿越楼板处的防水套管,穿越楼板处的防水套管应高于楼面50mm;管道穿越屋面,应采用刚性防水套管。12.4.3给水主干道沿顶吊托时,须控制好吊架的长度及水管的给水坡度。12.4.4地下室排水用污水处理泵提升后再排除。12.4.5按图纸做好消防的过墙套管及穿越楼板的防水套管。12. 4.6按图纸预留好人防区排水。12.5电气安装工程地下部分:地下室电气安装及消防弱电线管、线盒预埋。12.5.1按图纸预埋动力线路的钢管敷设。12.5.2预埋好电缆进线过墙处的钢套防水处理及桥架的过墙洞口。12.5.3处理好屏、框的安装及灯具的绝缘要求。12.5.4按图纸作好基础接地,要求接地电阻不大于1欧。12.5.5按图纸预埋好消防弱电线盒、线管。
