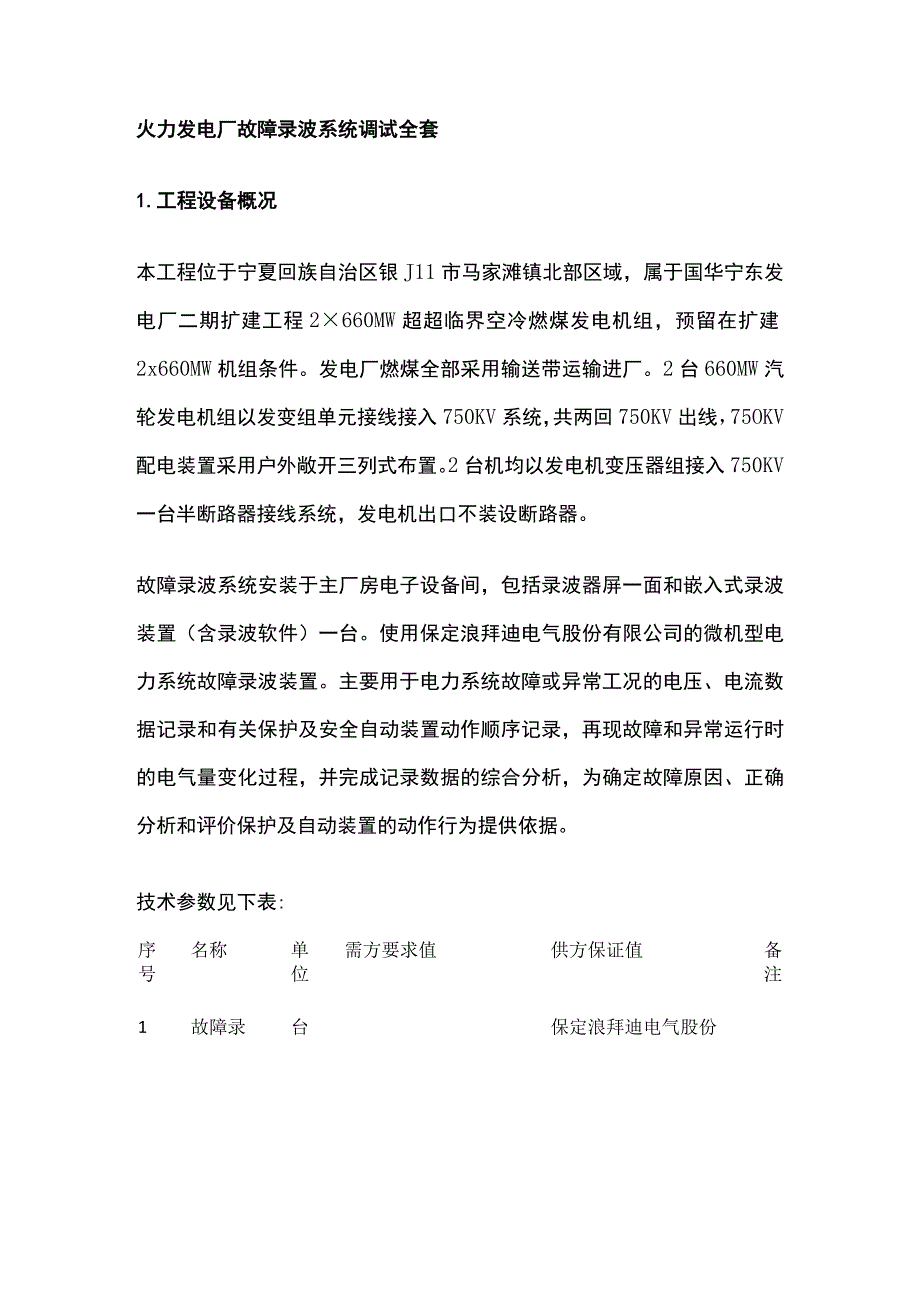

1、火力发电厂故障录波系统调试全套1.工程设备概况本工程位于宁夏回族自治区银J11市马家滩镇北部区域，属于国华宁东发电厂二期扩建工程2660MW超超临界空冷燃煤发电机组，预留在扩建2x660MW机组条件。发电厂燃煤全部采用输送带运输进厂。2台660MW汽轮发电机组以发变组单元接线接入750KV系统，共两回750KV出线，75OKV配电装置采用户外敞开三列式布置。2台机均以发电机变压器组接入750KV一台半断路器接线系统，发电机出口不装设断路器。故障录波系统安装于主厂房电子设备间，包括录波器屏一面和嵌入式录波装置（含录波软件）一台。使用保定浪拜迪电气股份有限公司的微机型电力系统故障录波装置。主要用于

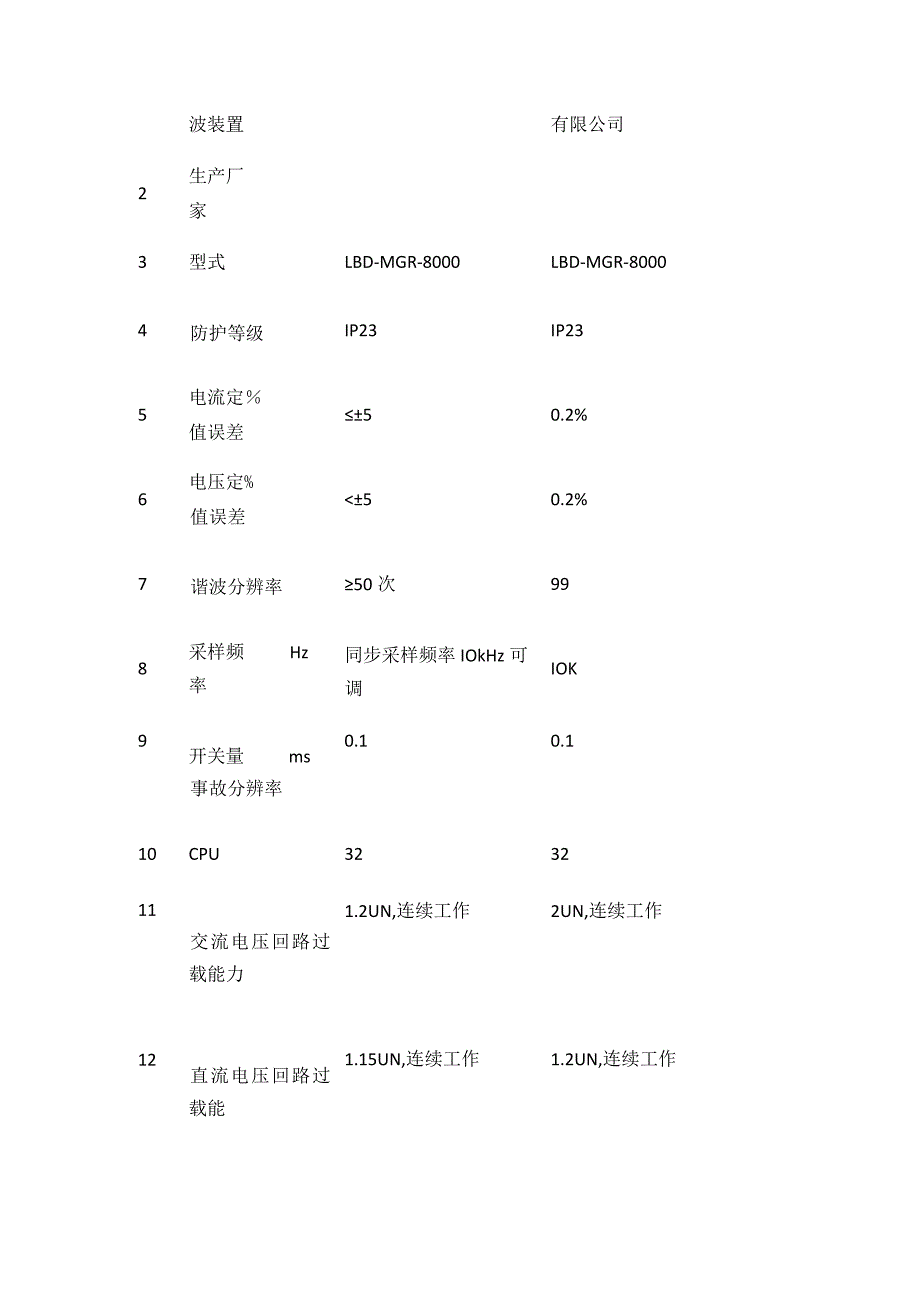

2、电力系统故障或异常工况的电压、电流数据记录和有关保护及安全自动装置动作顺序记录，再现故障和异常运行时的电气量变化过程，并完成记录数据的综合分析，为确定故障原因、正确分析和评价保护及自动装置的动作行为提供依据。技术参数见下表:序名称单需方要求值供方保证值备号位注1故障录台保定浪拜迪电气股份波装置有限公司2生产厂家3型式LBD-MGR-8000LBD-MGR-80004防护等级IP23IP235电流定值误差50.2%6电压定%值误差50.2%7谐波分辨率50次998采样频Hz率同步采样频率IOkHz可调IOK9开关量ms事故分辨率0.10.110CPU323211交流电压回路过载能力1.2UN,连

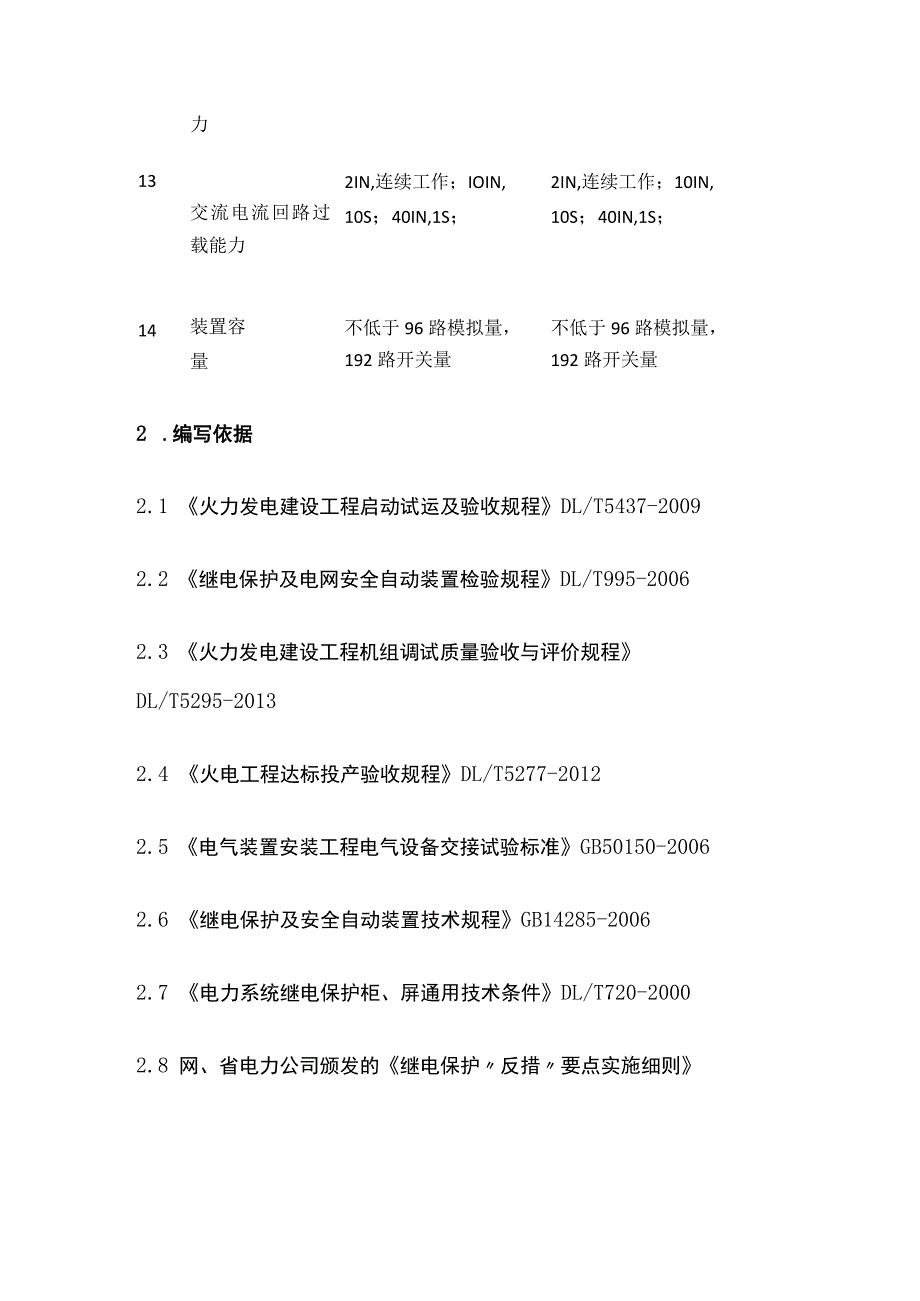

3、续工作2UN,连续工作12直流电压回路过载能1.15UN,连续工作1.2UN,连续工作力13交流电流回路过载能力2IN,连续工作；IOIN,10S；40IN,1S；2IN,连续工作；10IN,10S；40IN,1S；14装置容量不低于96路模拟量，192路开关量不低于96路模拟量，192路开关量2 .编写依据2.1 火力发电建设工程启动试运及验收规程DL/T5437-20092.2 继电保护及电网安全自动装置检验规程DL/T995-20062.3 火力发电建设工程机组调试质量验收与评价规程DL/T5295-20132.4 火电工程达标投产验收规程DL/T5277-20122.5 电气装置安装工
4、程电气设备交接试验标准GB50150-20062.6 继电保护及安全自动装置技术规程GB14285-20062.7 电力系统继电保护柜、屏通用技术条件DL/T720-20002.8 网、省电力公司颁发的继电保护反措要点实施细则2.9 75OkV电力系统继电保护技术导则DL/T886-20122.10 电力安全工作规程发电厂和变电站电气部分GB26860-20112.11 电力建设安全工作规程第1部分：火力发电DL5009.1-20142.12 防止电力生产重大事故的二十五项重点要求国电发2000589号2.13 河北省电力勘测设计研究院院图纸、技术协议、电气系统设计说明、设备制造厂家有关技术说
5、明和调试大纲3 .调试目的通过对故障录波装置硬件、交直流回路、模拟及数字量回路进行全面测试，验证故障录波系统稳定性和可靠性。确保其安全、可靠投入运行。4 .调试应具备的条件4.1.1 故障录波装置及其附属设备所有的安装工作已完成，有完整的安装记录，并经验收签证。4.1.2 故障录波装置相关的电气安装工作已完成，具备上电工作条件，各种信号能正常接入，显示正常。4.1.3 故障录波装置屏柜内外的垃圾及杂物已清理干净，地沟盖板盖好,附近无易燃易爆物品。4.1.4 调试现场应有充足的照明，备有必要的通讯设施等，应急通道畅通。4.1.5 电子设备间内火灾喷淋装置已投用，电气火灾消防器材、设备准备充足。5
6、 .调试项目及调试工艺5.1 装置外观检查，应无明显机械损伤。5.2 绝缘检查，应检查的回路对地电阻值在规程标准值范围。5.3 上电检查，装置接通电源后，所有信号灯指示正确，主画面显示正常，检查装置硬件是否工作正常。5.4 零点漂移检查，电压回路开路，电流回路短路,检查装置显示值应在允许误差范围内。5.5 采样值检查，从装置电压、电流回路输入参考值，检查装置显示值应在允许误差范围内。5.6 检查装置定值设置,确认与定值单一致。5.7 故障录波装置静态试验,确认启动值在整定值允许范围、逻辑功能正常。5.8 核查相关二次回路，确认数字量输入、模拟量输入、信号回路与设计图纸一致。5.9 核查电压互感
7、器、电流互感器二次回路，确认极性正确，接地符合设计要求。5.10 字量通道检查任何一路或多路开关量均可整定作为启动量，可选择开关闭合启动或开关断开启动。逐一短接或断开开关量节点输入端，检查对应的录波信号启动是否正确。5.11 拟量通道检查任何一路模拟量输入均可作为启动量，启动方式包括突变量和稳态量启动。在电压通道和电流通道分别加上额定电压、额定电流，在模拟量检测画面中进行模拟量实时监测，检查各通道幅值和相位是否正确，波形显示是否正确。5.12 分析功能检查分别模拟输入正常值和异常值，检查装置的分析计算功能。检验谐波分析、相序量计算、幅值计算、频率计算，有功和无功计算等分析计算值的准确度。故障录
8、波装置在整套试运期间、带负荷连续试运行等各阶段检查设备采样，显示，运行正常，应符合设计要求。6 .质量标准6.1 试验数据应符合设计要求和技术标准的规定。6.2 故障录波屏各种端子紧固必须可靠，无遗漏。6.3 故障录波装置运行正常。6.4 故障录波装置动作无异常，无拒动现象。6.5 各电气元件、电缆，无过热过载现象。6.6 系统应满足各种设计工况下的模拟量、数字量、振荡等启动录波的技术要求。7 .危险点分析和预控措施通过对单体调试和分系统调试过程中存在的危险源进行风险评价，确定了以下几个重要的危险点，并提出相应的预防措施进行风险控制：调试安全风险控制计划1、编码：EPCND-GZYN-FABS
9、-#3-FXT-DQ-005编制日期：2016年09月20日版本：A2、工程项目：神华国华宁东发电厂二期2660MW扩建工程机组号：#33、施工项目：故障录波系统调试序号危险点描述拟采取安全技术措施风险等级控责制任单位/人确认方法时机班组部项责目任部人1次回路检查测绝缘，防止L使用兆欧表测二次回路绝缘,应有两人担任。2.测XSP人量用身的导触线应电绝缘措良好,施端部应有绝缘套。3.测量绝缘时,应验明回路确无电压,并无人工作。4.工作人员、兆欧表的位置要合适,导线长度适宜,并与带电保护屏，保持安全距离。故1.接GATVV障引电录源波时，装试验置电源试的容验，量及防电压止等级人要符身合要触求。电2
10、.验措设备施与电源之间要有空气开关隔离，熔断容量要合适,不要选择过大。3 .电源线要绝缘良好，端部接有插头；接引电源时，要带绝缘手套；使用的工具要有绝缘套。4 .二次回路通电试验前，应第二人检查无误，回路上确无人工作后，方可试验。防1.保止护要调严格试执行误定值整通知定单整措定。施2.试验台切换开关的位置及仪表的档位要准确。3 .要按试验规程调试，复试定值不准确时，要首先检查方法是否正确。4 .要做好试验记录；试验用仪器仪表要定期检验合格。保1.试YAPVV护验电调源的试电压仪等级器，要符防合试止验仪仪器的表要损求。坏2.试措验仪施器仪表的档位要准确；给电前检查调压器是否零位。3.试验接线应经
11、第二人检查，保证其正确无误。5防止引起其他运行设备保护误动措施试验时，与其他外部设备的二次回路连接线需解开，并用绝缘胶布分别包好。YAPVV6防止误接线或遗漏接线措1.试验时，如需解线或拆开CT端子连片，应做GSP施好记录，试验结束恢复时应根据记录恢复接线，并经第二人检查确认。2.坚决杜绝CT开路，PT短路现象的发生。注：1.风险等级：J极度，G高度，X显著，Y一般，S稍有。2 .控制方法：W见证，H停工待检，S连续监护，A提醒。3 .控制时机：P作业前，D每天一次，W每周一次，T每次作业前。8 .试验用仪器、仪表9 .调试组织分工9.1 生产单位职责9.1.1 负责系统、设备试验、启动和运行
12、的操作；9.1.2 负责系统、设备巡查，和相关参数的记录工作。9.2 安装单位职责9.2.1 负责系统调试过程中系统设备的检查、维护、消缺工作；9.2.2 负责现场安全保卫、消防救护和对隔离区的监管看护工作;9.2.3 参加分系统调试前后检查、验收工作。9.3 调试单位职责9.3.1 负责分系统调试工作的指挥；9.3.2 参加分系统调试前后检查、验收工作；9.3.3 负责分系统调试工作的总结和调试报告的编写。9.4 总承包单位（EPC）9.4.1 负责分系统调试期间相应的协调工作；9.4.2 联系设备厂家提供技术指导。10 .质量控制点10.1 熟悉相关图纸和资料。10.2 编写调试措施,并按有关规定进行审核。10.3 对试运技术文件包进行确认。10.4 检查故障录波装置参数，电压、电流回路完整性，模拟量、数字量启动录波的准确性，应在设计要求范围内，并能满足稳定运行要求。10.5 对故障录波系统进行技术评价，编写调试报告，并按有关规定进行审核。序号仪器、仪表型号/规格测量范围准确度名称1微机继电保护测试仪北京博电一PW466AE出厂编号1081606012数字万用表FLUKE175C-0.5级3Kyoritsu数字式钳形交、直流电流表2010型0-20A0.5级4数字相位表ETCR43000-3600.5级5兆欧表FLUKE1555CTlOkV0.5级6相序表FLUKE9040
