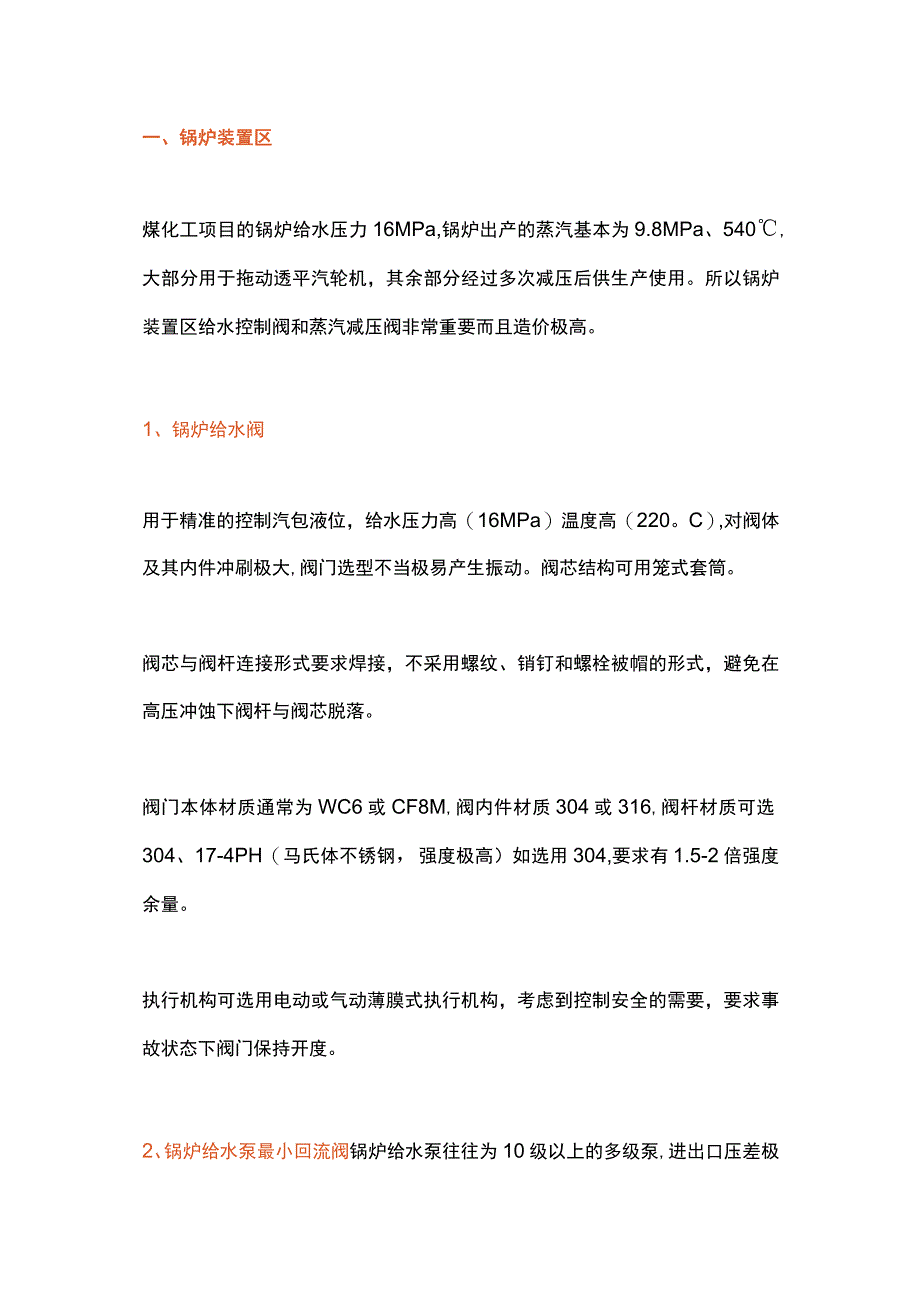

1、一、锅炉装置区煤化工项目的锅炉给水压力16MPa,锅炉出产的蒸汽基本为9.8MPa、540,大部分用于拖动透平汽轮机，其余部分经过多次减压后供生产使用。所以锅炉装置区给水控制阀和蒸汽减压阀非常重要而且造价极高。1、锅炉给水阀用于精准的控制汽包液位，给水压力高（16MPa）温度高（220。C）,对阀体及其内件冲刷极大,阀门选型不当极易产生振动。阀芯结构可用笼式套筒。阀芯与阀杆连接形式要求焊接，不采用螺纹、销钉和螺栓被帽的形式，避免在高压冲蚀下阀杆与阀芯脱落。阀门本体材质通常为WC6或CF8M,阀内件材质304或316,阀杆材质可选304、17-4PH（马氏体不锈钢，强度极高）如选用304,要求有

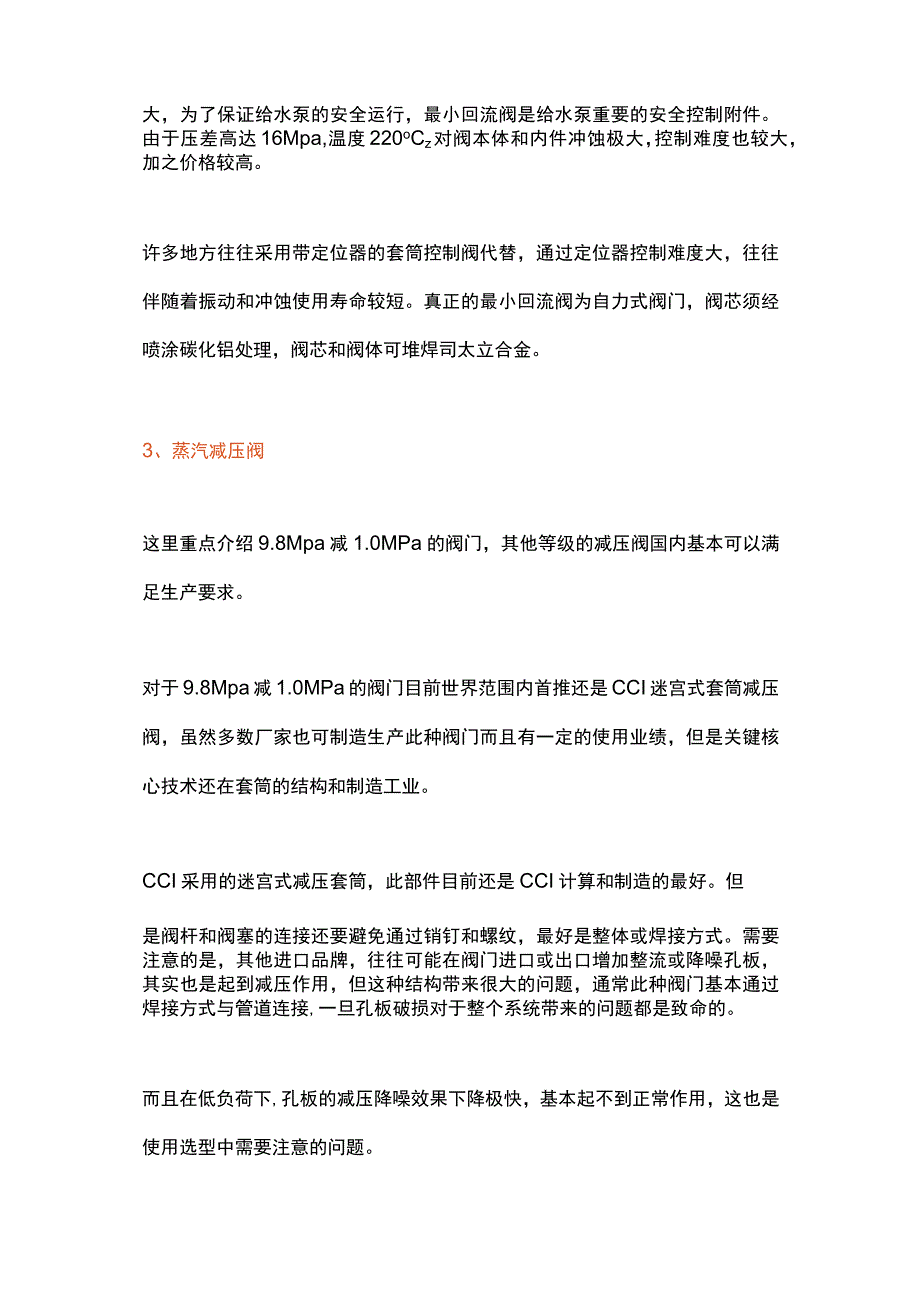

2、1.5-2倍强度余量。执行机构可选用电动或气动薄膜式执行机构，考虑到控制安全的需要，要求事故状态下阀门保持开度。2、锅炉给水泵最小回流阀锅炉给水泵往往为10级以上的多级泵,进出口压差极大，为了保证给水泵的安全运行，最小回流阀是给水泵重要的安全控制附件。由于压差高达16Mpa,温度220oCz对阀本体和内件冲蚀极大，控制难度也较大，加之价格较高。许多地方往往采用带定位器的套筒控制阀代替，通过定位器控制难度大，往往伴随着振动和冲蚀使用寿命较短。真正的最小回流阀为自力式阀门，阀芯须经喷涂碳化铝处理，阀芯和阀体可堆焊司太立合金。3、蒸汽减压阀这里重点介绍9.8Mpa减1.0MPa的阀门，其他等级的减压
3、阀国内基本可以满足生产要求。对于9.8Mpa减1.0MPa的阀门目前世界范围内首推还是CCI迷宫式套筒减压阀，虽然多数厂家也可制造生产此种阀门而且有一定的使用业绩，但是关键核心技术还在套筒的结构和制造工业。CCI采用的迷宫式减压套筒，此部件目前还是CCI计算和制造的最好。但是阀杆和阀塞的连接还要避免通过销钉和螺纹，最好是整体或焊接方式。需要注意的是，其他进口品牌，往往可能在阀门进口或出口增加整流或降噪孔板，其实也是起到减压作用，但这种结构带来很大的问题，通常此种阀门基本通过焊接方式与管道连接,一旦孔板破损对于整个系统带来的问题都是致命的。而且在低负荷下,孔板的减压降噪效果下降极快，基本起不到正

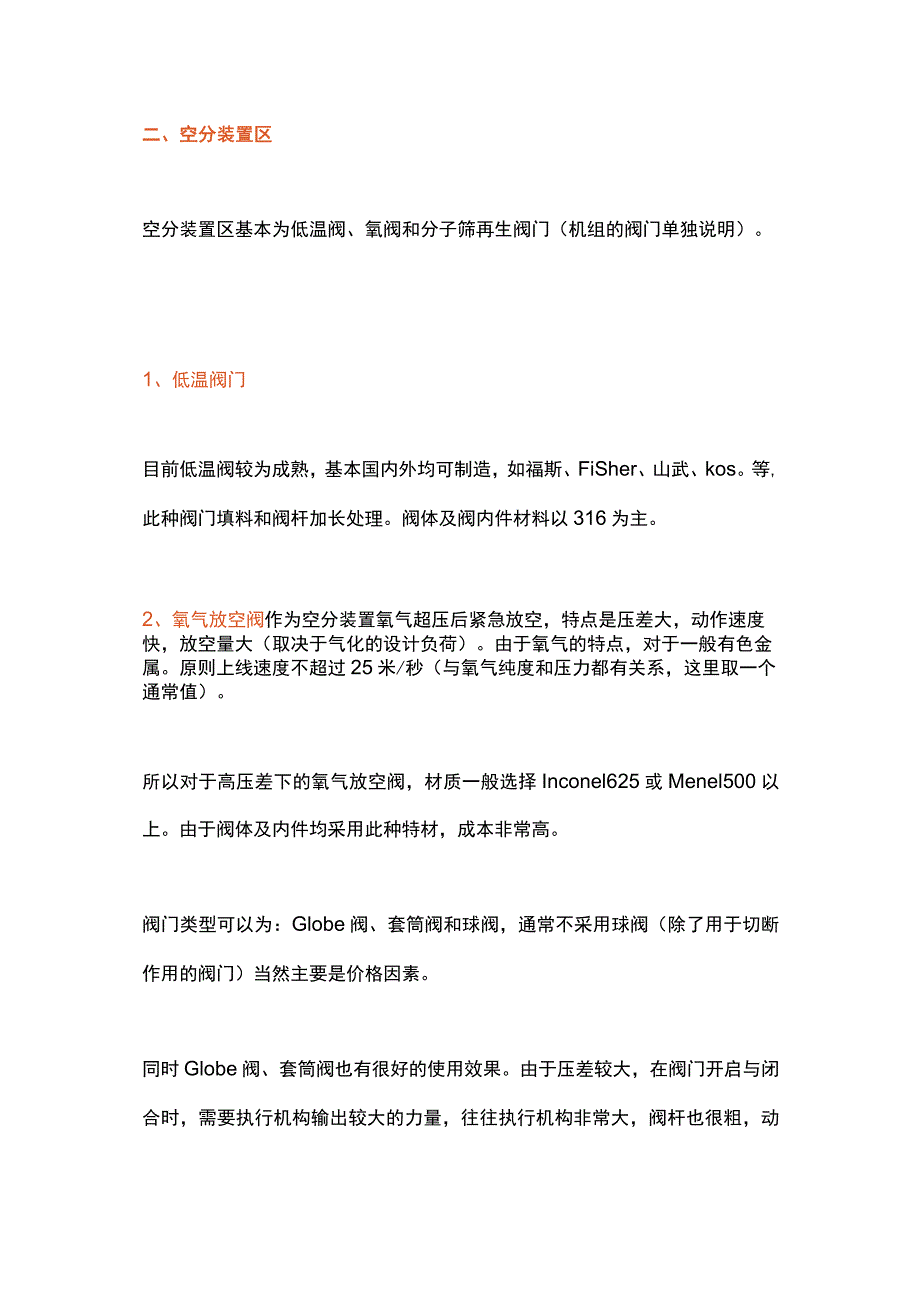

4、常作用，这也是使用选型中需要注意的问题。二、空分装置区空分装置区基本为低温阀、氧阀和分子筛再生阀门（机组的阀门单独说明）。1、低温阀门目前低温阀较为成熟，基本国内外均可制造，如福斯、FiSher、山武、kos。等,此种阀门填料和阀杆加长处理。阀体及阀内件材料以316为主。2、氧气放空阀作为空分装置氧气超压后紧急放空，特点是压差大，动作速度快，放空量大（取决于气化的设计负荷）。由于氧气的特点，对于一般有色金属。原则上线速度不超过25米/秒（与氧气纯度和压力都有关系，这里取一个通常值）。所以对于高压差下的氧气放空阀，材质一般选择Inconel625或Menel500以上。由于阀体及内件均采用此种特
