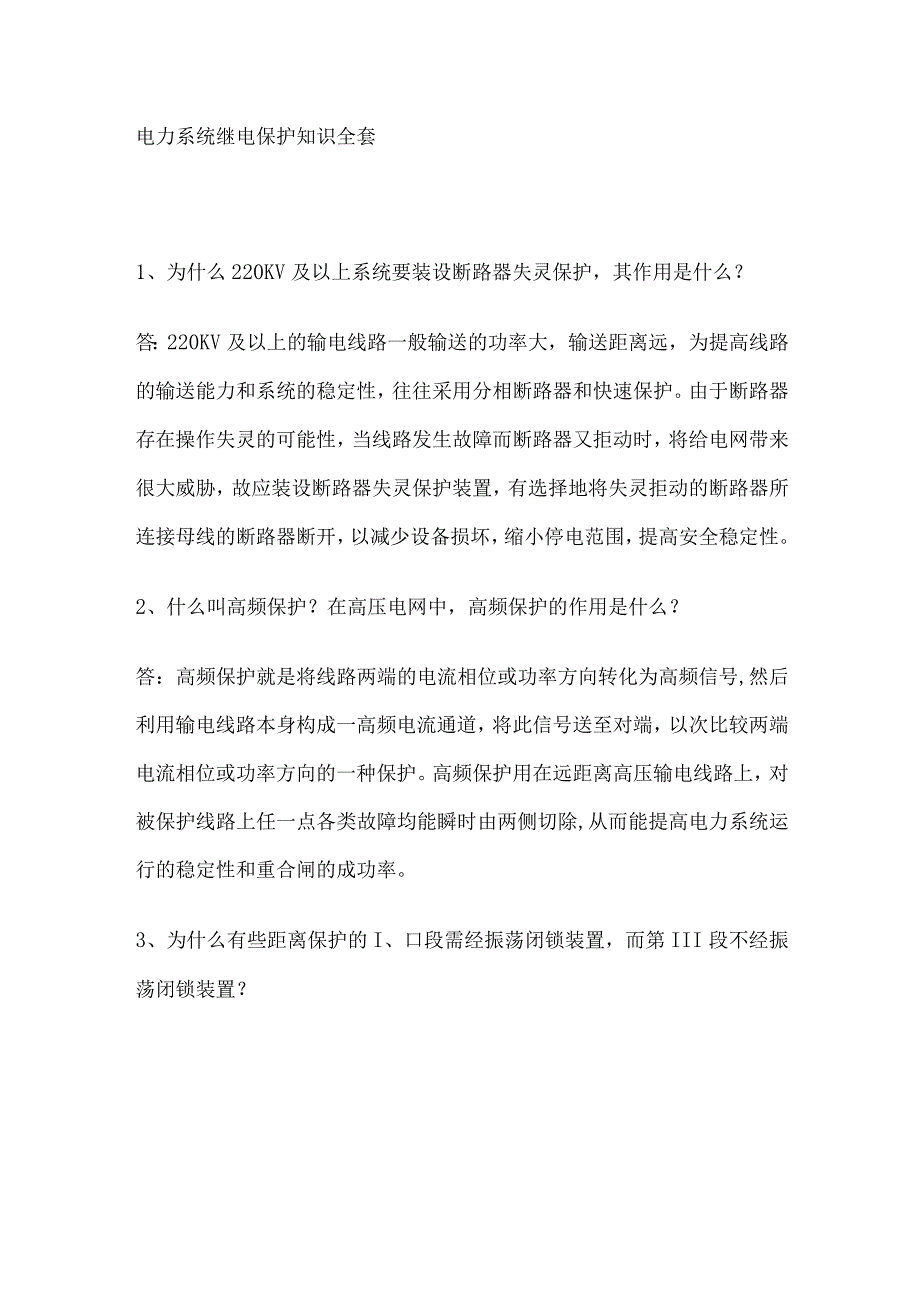

1、电力系统继电保护知识全套1、为什么220KV及以上系统要装设断路器失灵保护，其作用是什么？答：220KV及以上的输电线路一般输送的功率大，输送距离远，为提高线路的输送能力和系统的稳定性，往往采用分相断路器和快速保护。由于断路器存在操作失灵的可能性，当线路发生故障而断路器又拒动时，将给电网带来很大威胁，故应装设断路器失灵保护装置，有选择地将失灵拒动的断路器所连接母线的断路器断开，以减少设备损坏，缩小停电范围，提高安全稳定性。2、什么叫高频保护？在高压电网中，高频保护的作用是什么？答：高频保护就是将线路两端的电流相位或功率方向转化为高频信号,然后利用输电线路本身构成一高频电流通道，将此信号送至对端

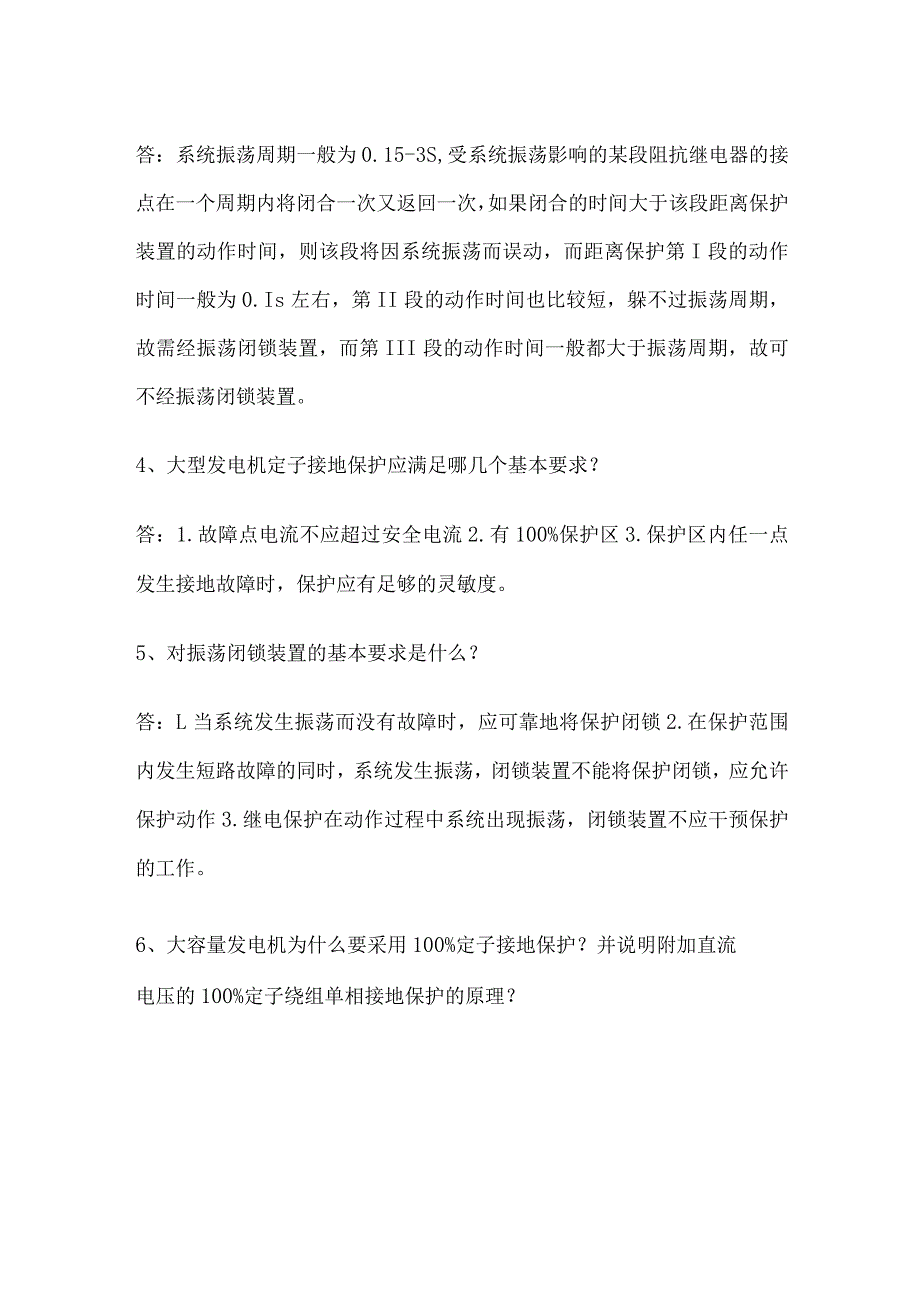

2、，以次比较两端电流相位或功率方向的一种保护。高频保护用在远距离高压输电线路上，对被保护线路上任一点各类故障均能瞬时由两侧切除,从而能提高电力系统运行的稳定性和重合闸的成功率。3、为什么有些距离保护的I、口段需经振荡闭锁装置，而第III段不经振荡闭锁装置？答：系统振荡周期一般为0.15-3S,受系统振荡影响的某段阻抗继电器的接点在一个周期内将闭合一次又返回一次，如果闭合的时间大于该段距离保护装置的动作时间，则该段将因系统振荡而误动，而距离保护第I段的动作时间一般为0.Is左右，第II段的动作时间也比较短，躲不过振荡周期，故需经振荡闭锁装置，而第III段的动作时间一般都大于振荡周期，故可不经振荡闭

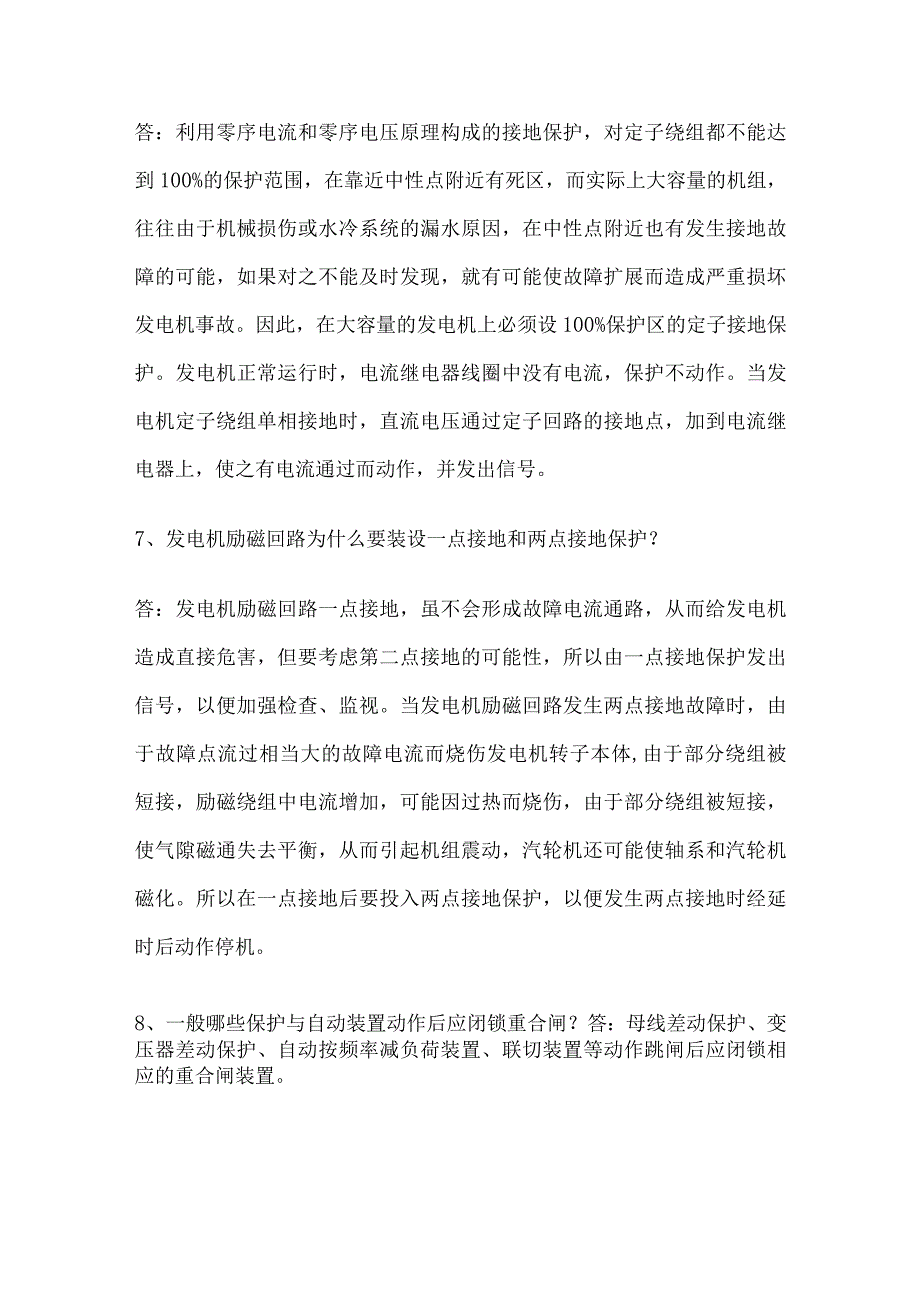

3、锁装置。4、大型发电机定子接地保护应满足哪几个基本要求？答：1.故障点电流不应超过安全电流2.有100%保护区3.保护区内任一点发生接地故障时，保护应有足够的灵敏度。5、对振荡闭锁装置的基本要求是什么？答：L当系统发生振荡而没有故障时，应可靠地将保护闭锁2.在保护范围内发生短路故障的同时，系统发生振荡，闭锁装置不能将保护闭锁，应允许保护动作3.继电保护在动作过程中系统出现振荡，闭锁装置不应干预保护的工作。6、大容量发电机为什么要采用100%定子接地保护？并说明附加直流电压的100%定子绕组单相接地保护的原理？答：利用零序电流和零序电压原理构成的接地保护，对定子绕组都不能达到100%的保护范围，
4、在靠近中性点附近有死区，而实际上大容量的机组，往往由于机械损伤或水冷系统的漏水原因，在中性点附近也有发生接地故障的可能，如果对之不能及时发现，就有可能使故障扩展而造成严重损坏发电机事故。因此，在大容量的发电机上必须设100%保护区的定子接地保护。发电机正常运行时，电流继电器线圈中没有电流，保护不动作。当发电机定子绕组单相接地时，直流电压通过定子回路的接地点，加到电流继电器上，使之有电流通过而动作，并发出信号。7、发电机励磁回路为什么要装设一点接地和两点接地保护？答：发电机励磁回路一点接地，虽不会形成故障电流通路，从而给发电机造成直接危害，但要考虑第二点接地的可能性，所以由一点接地保护发出信号，
5、以便加强检查、监视。当发电机励磁回路发生两点接地故障时，由于故障点流过相当大的故障电流而烧伤发电机转子本体,由于部分绕组被短接，励磁绕组中电流增加，可能因过热而烧伤，由于部分绕组被短接，使气隙磁通失去平衡，从而引起机组震动，汽轮机还可能使轴系和汽轮机磁化。所以在一点接地后要投入两点接地保护，以便发生两点接地时经延时后动作停机。8、一般哪些保护与自动装置动作后应闭锁重合闸？答：母线差动保护、变压器差动保护、自动按频率减负荷装置、联切装置等动作跳闸后应闭锁相应的重合闸装置。9、什么是重合闸后加速保护？答：重合闸后加速保护是当线路发生故障时，首先按保护的动作时限,有选择性地动作跳闸，而后重合闸装置动
6、作使断路器重合，同时短接被加速保护时间继电器的触点，当重合于永久性故障时使保护瞬间跳闸。这种重合闸与继电保护的配和方式叫重合闸后加速保护。10、为什么采用检查同期重合闸时不用后加速保护？答：检查同期重合闸是当线路另以侧检查无电压重合后，在两侧的频率和相角差超过允许值的情况下进行重合。若线路为永久性故障，检查无电压侧重合后由保护再次断开，此时检查无电压侧重合，如果检查同期侧采用后加速保护，在检查同期侧合闸时，有可能因冲击电流较大，造成断路器重合不成功，所以采用检查同期重合闸时不用后加速保护。11、什么是重合闸前加速保护？答：重合闸前加速保护，是当线路上（包括相邻线路）发生故障时,靠近电源侧的保护
7、首先无选择性动作跳闸，而后借助重合闸来纠正。12、什么叫定时限过电流保护？什么叫反时限过电流保护？答：为了实现过电流保护的动作选择性，各保护的动作时间一般按阶梯原则进行整定。即相邻保护的动作时间，自负荷向电源方向逐级增大，且每套保护的动作时间是恒定的，与短路电流的大小无关。具有这种动作时限特性的过电流保护称为定时限过电流保护。13、何谓系统的最大、最小运行方式？答：在继电保护的整定计算中，一般都要考虑电力系统的最大最小运行方式。最大运行方式是指在被保护对象末端短路时，系统的等值阻抗最小，通过保护装置的短路电流为最大的运行方式。最小的运行方式是指在上述同样短路情况下，系统等值阻抗最大，通过保护装
8、置的短路电流为最小的运行方式14、何谓复合电压起动的过电流保护？答：复合电压起动的过电流保护，指在过电流保护的基础上，加入由一个负序电压继电器和一个接在相间电压上的低电压继电器组成的复合电压起动元件构成的保护。只有在电流测量元件及电压起动元件均动作时，保护装置才能动作于跳闸。15、相间方向电流保护中，功率方向继电器使用的内角为多少度？采用90。接线方式有什么优点？答：相间功率方向继电器一般使用的内角围45。，采用90。接线具有以下优点：L在被保护线路发生各种相间短路故障时，继电器均能动作2.在短路阻抗角可能变化的范围内，继电器都能工作在最大灵敏度角附近，灵敏度比较高，3.在保护处附近发生两相短
9、路时，由于引入了非故障相电压，没有电压死区。16、光纤分相差动保护的特点是什么？答：（1）能提高区内短路的灵敏性，同时又能躲过区外短路的不平衡电流；（2）具有更高可靠性；（3）不受电磁干扰。17、变压器纵差动保护动作电流的整定原则是什么？答：（1）大于变压器的最大负荷电流；（2）躲过区外短路时的最大不平衡电流；（3）躲过变压器的励磁涌流。18、通常采用什么措施来提高3/2断路器接线母线保护的可信赖性？答：采用保护双重化，即工作原理不同的两套母线保护；每套保护应分别接在电流互感器的不同的二次绕阻上；应有独立的直流电源；出口继电器触点应分别接通断路器两个独立的跳闸线圈等。19、简述22OkV线路保护的配置原则。答：对220kV线路，根据稳定要求或后备保护整定配合有困难时，应装设两套全线速动保护。接地短路后备保护可装阶段式或反时限零序电流保护，亦可采用接地距离保护并辅之以阶段式或反时限零序电流保护。相间短路后备保护一般应装设阶段式距离保护。20、什么是“远后备”？什么是“近后备”？答：“远后备”是指当元件故障而其保护装置或开关拒绝动作时.由各电源侧的相邻元件保护装谈动作将故障切开；“近后备”则用双重化配置方式加强元件本身的保护，位之在区内故障时，保护无拒绝动作的可能，同时装设开关失灵保护，以便当开关拒绝跳闸时启动它来切开同一变电所母线的高压开关，或遥切对侧开关。
