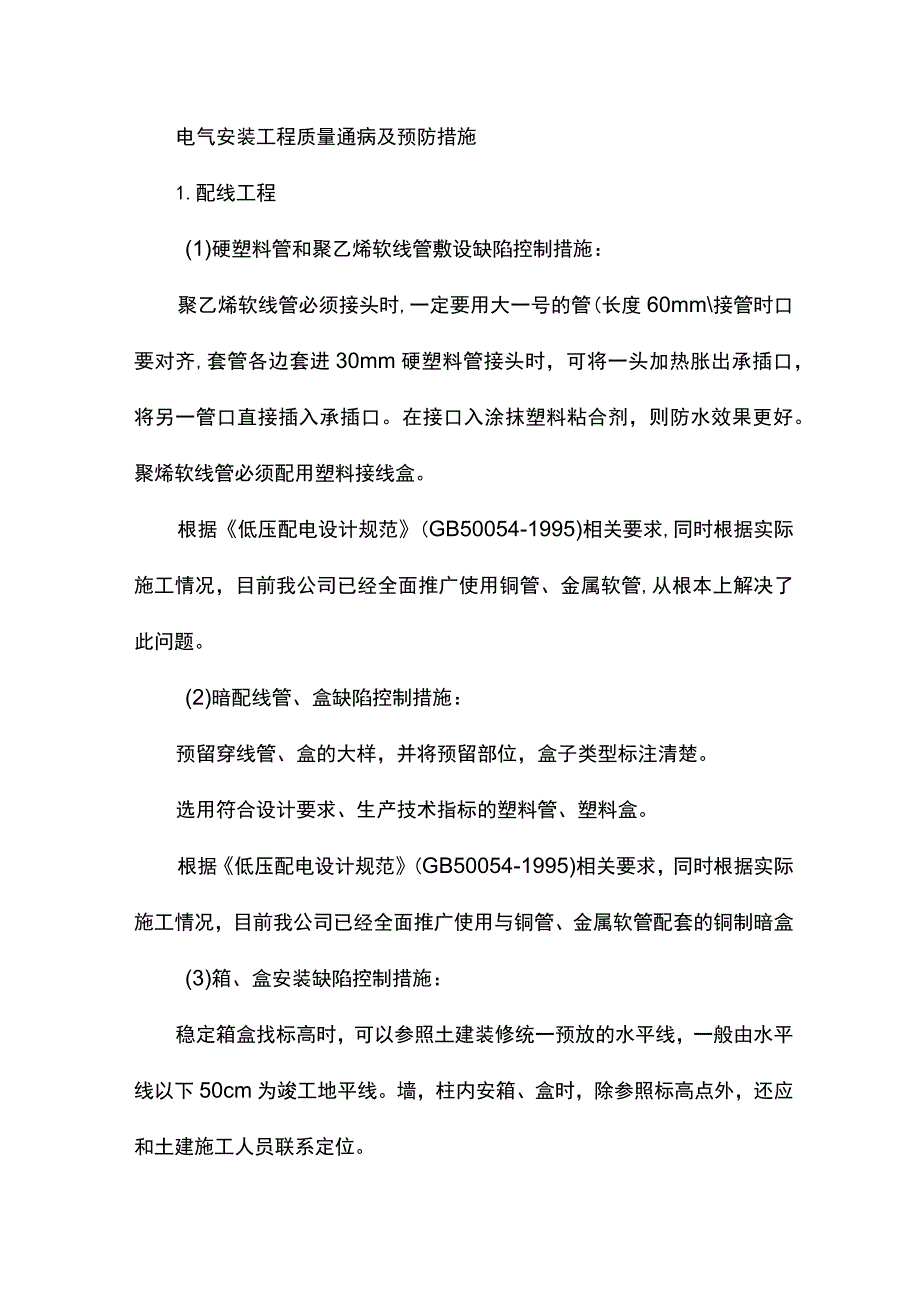

1、电气安装工程质量通病及预防措施1.配线工程(1)硬塑料管和聚乙烯软线管敷设缺陷控制措施:聚乙烯软线管必须接头时,一定要用大一号的管(长度60mm接管时口要对齐,套管各边套进30mm硬塑料管接头时,可将一头加热胀出承插口,将另一管口直接插入承插口。在接口入涂抹塑料粘合剂,则防水效果更好。聚烯软线管必须配用塑料接线盒。根据低压配电设计规范(GB50054-1995)相关要求,同时根据实际施工情况,目前我公司已经全面推广使用铜管、金属软管,从根本上解决了此问题。(2)暗配线管、盒缺陷控制措施:预留穿线管、盒的大样,并将预留部位,盒子类型标注清楚。选用符合设计要求、生产技术指标的塑料管、塑料盒。根据低

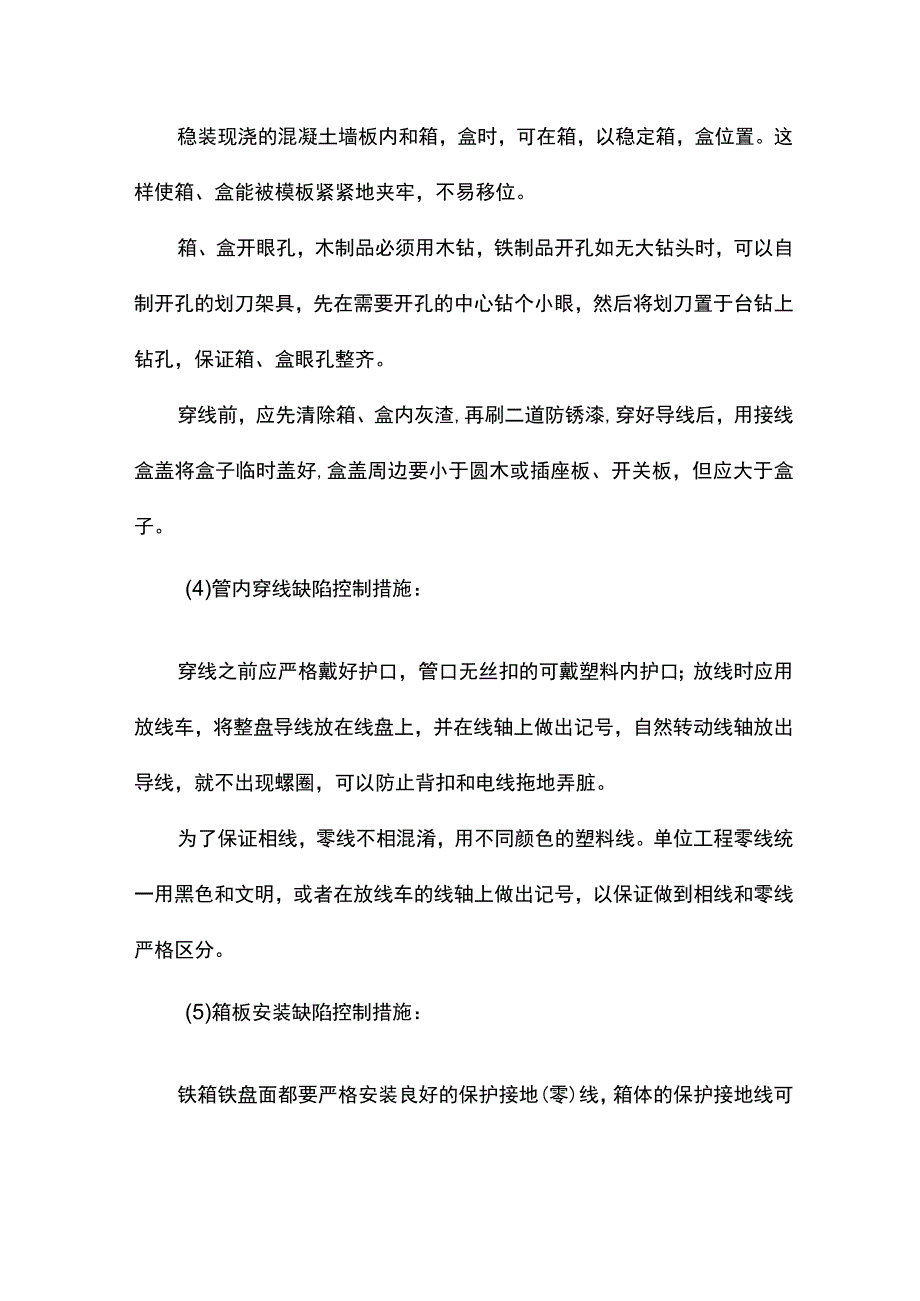

2、压配电设计规范(GB50054-1995)相关要求,同时根据实际施工情况,目前我公司已经全面推广使用与铜管、金属软管配套的铜制暗盒(3)箱、盒安装缺陷控制措施:稳定箱盒找标高时,可以参照土建装修统一预放的水平线,一般由水平线以下50cm为竣工地平线。墙,柱内安箱、盒时,除参照标高点外,还应和土建施工人员联系定位。稳装现浇的混凝土墙板内和箱,盒时,可在箱,以稳定箱,盒位置。这样使箱、盒能被模板紧紧地夹牢,不易移位。箱、盒开眼孔,木制品必须用木钻,铁制品开孔如无大钻头时,可以自制开孔的划刀架具,先在需要开孔的中心钻个小眼,然后将划刀置于台钻上钻孔,保证箱、盒眼孔整齐。穿线前,应先清除箱、盒内灰渣,

3、再刷二道防锈漆,穿好导线后,用接线盒盖将盒子临时盖好,盒盖周边要小于圆木或插座板、开关板,但应大于盒子。(4)管内穿线缺陷控制措施:穿线之前应严格戴好护口,管口无丝扣的可戴塑料内护口;放线时应用放线车,将整盘导线放在线盘上,并在线轴上做出记号,自然转动线轴放出导线,就不出现螺圈,可以防止背扣和电线拖地弄脏。为了保证相线,零线不相混淆,用不同颜色的塑料线。单位工程零线统一用黑色和文明,或者在放线车的线轴上做出记号,以保证做到相线和零线严格区分。(5)箱板安装缺陷控制措施:铁箱铁盘面都要严格安装良好的保护接地(零)线,箱体的保护接地线可以做在盘后,但盘面的保护接地线必须做在盘面包的明显处,为了便于

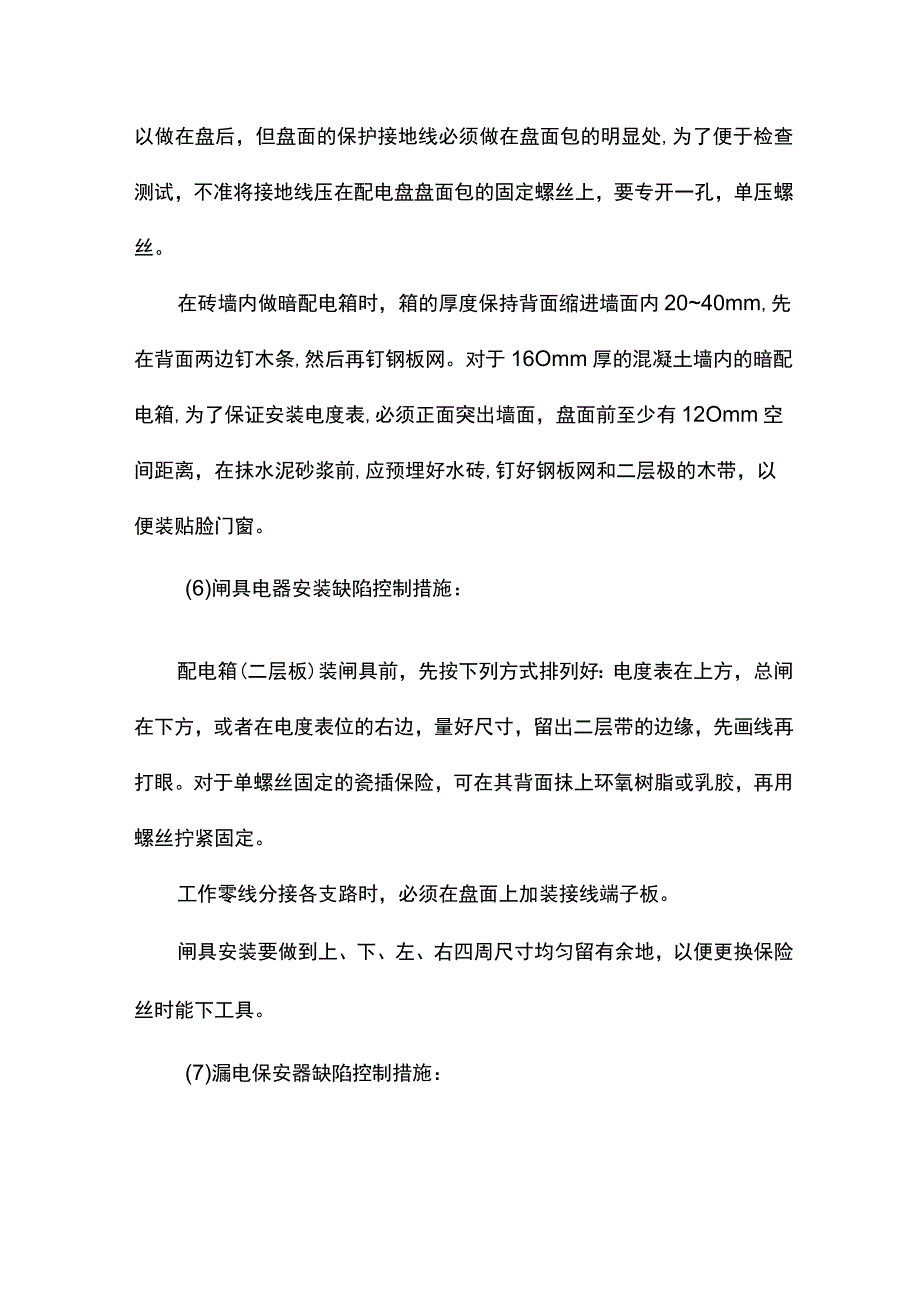

4、检查测试,不准将接地线压在配电盘盘面包的固定螺丝上,要专开一孔,单压螺丝。在砖墙内做暗配电箱时,箱的厚度保持背面缩进墙面内2040mm,先在背面两边钉木条,然后再钉钢板网。对于16Omm厚的混凝土墙内的暗配电箱,为了保证安装电度表,必须正面突出墙面,盘面前至少有12Omm空间距离,在抹水泥砂浆前,应预埋好水砖,钉好钢板网和二层极的木带,以便装贴脸门窗。(6)闸具电器安装缺陷控制措施:配电箱(二层板)装闸具前,先按下列方式排列好:电度表在上方,总闸在下方,或者在电度表位的右边,量好尺寸,留出二层带的边缘,先画线再打眼。对于单螺丝固定的瓷插保险,可在其背面抹上环氧树脂或乳胶,再用螺丝拧紧固定。工作

5、零线分接各支路时,必须在盘面上加装接线端子板。闸具安装要做到上、下、左、右四周尺寸均匀留有余地,以便更换保险丝时能下工具。(7)漏电保安器缺陷控制措施:学习安装漏电保安器的理论知识和有关规定。采用部级或相关检查部门检验合格的产品。掌握三相五线制和单相三线制的概念。弄清楚中性点直接接地(TN系统)和接地保护(TT系统)系统的理论概念。2、灯具安装(1)日(荧)光灯群安装缺陷控制措施:嵌入式日光灯安装时,如有3盏灯以上,应在配线时就弹十字中线,按中心线定灯位。如果灯具超过10盏时,即要增加尺寸调节板,用吊盒的改用法兰盘,尺寸调节板。这种调节板可以调节3mm幅度。如果法兰盘增大时,调节范围可以加大。

6、为了上下吊距开档一致,若灯位中心遇到楼板肋时,可用射钉枪射注螺丝,或者统一改变日光灯架吊环间距,使吊线(链)上下一致。成排成行嵌入式日光灯吊装后,在灯具端头处应再拉一直线,统一调整,以保持灯具水平一致。管式日光灯,铁管上部可用锁母,吊钩安装,以保持灯具平正。距地2.5mm以下的金属灯具应认真做好保护接地或保护接零。灯具在安装,运输中应加强保管,成批灯具应进入成品库,设专人保管,建立责任制度,对操作人员应作好保护成品质量的技术交底,不准过早地拆去包装纸。(2)花灯及组合式灯具安装缺陷控制措施:花饰灯具的金属构件,都应做良好的保护接地或保护接零。花灯吊钩加工成型后应全部镀锌防腐,并需能悬挂花灯自重

7、6倍的重量。特别场所和大厅中的花灯吊钩,安装前请结构设计人员对它的牢固程度作出技术鉴定作到绝对安全可靠。采用型钢做吊钩时,圆钢最小不小于12mm,扁钢不小于505mmo在配合高级装修工程中的吊顶施工时,必须根据吊顶装修图核实具体尺寸和分格中心定出灯位,要加强图纸会审,密切配合施工。在吊顶夹板上开灯位孔洞时,应先用木钻钻个小孔,小孔对准灯头盒彳寺吊顶夹板钉上后,再根据花灯法兰大小,扩大吊顶夹板眼孔,使法兰能盖住夹板孔洞,保证法兰,吊杆在分格中心位置。凡是在木结构上安装吸顶组台灯、面包灯、半圆球灯和日光灯等灯具时,应在灯抓子与吊顶直接接触的部位,垫3mm厚的石棉布(纸)隔热,防止火灾事故发生。在顶棚上安装灯群时,应先拉好灯位中心线,十字线定位。
