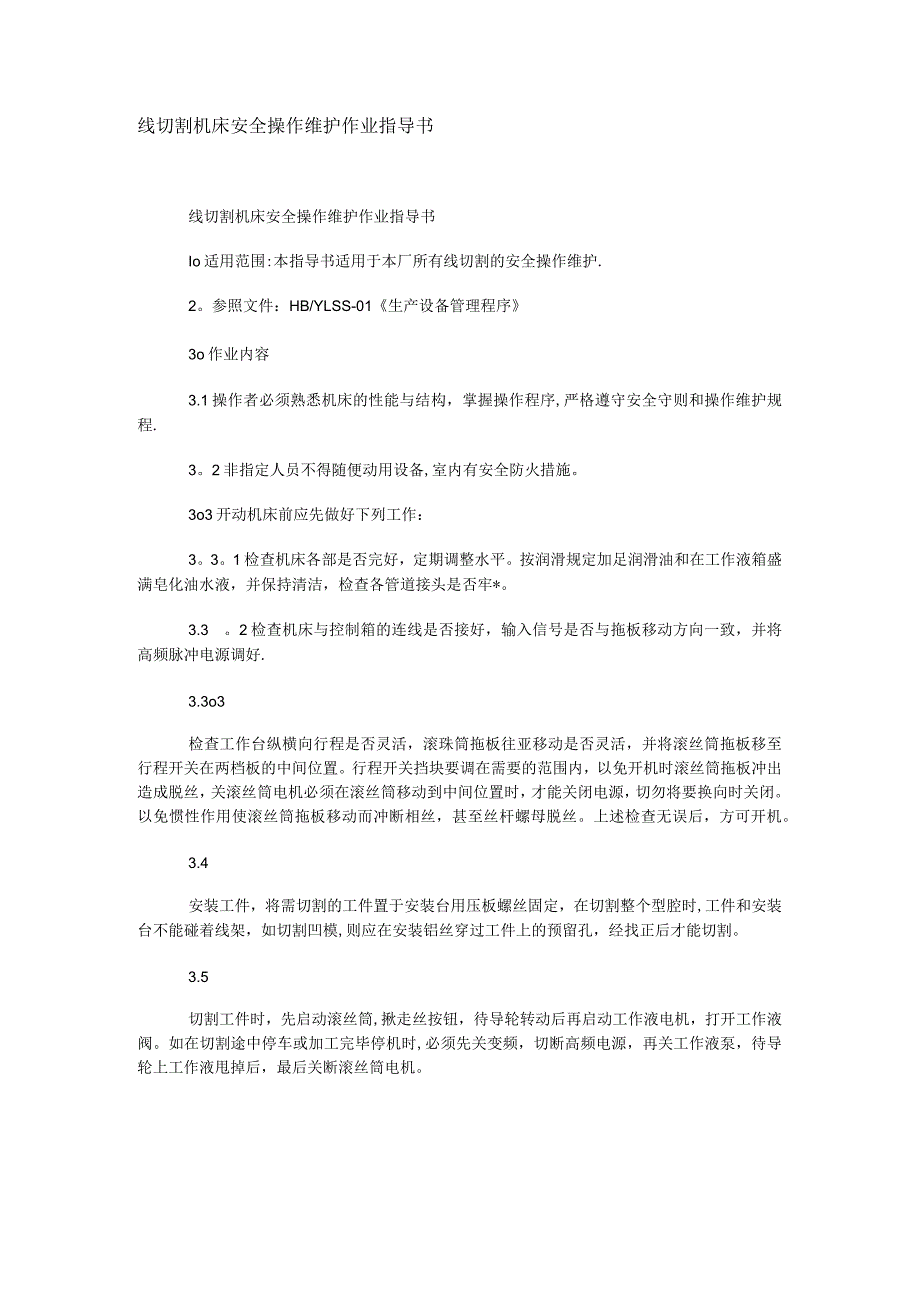

线切割机床安全操作维护作业指导书.docx_第1页
第1页 / 共11页

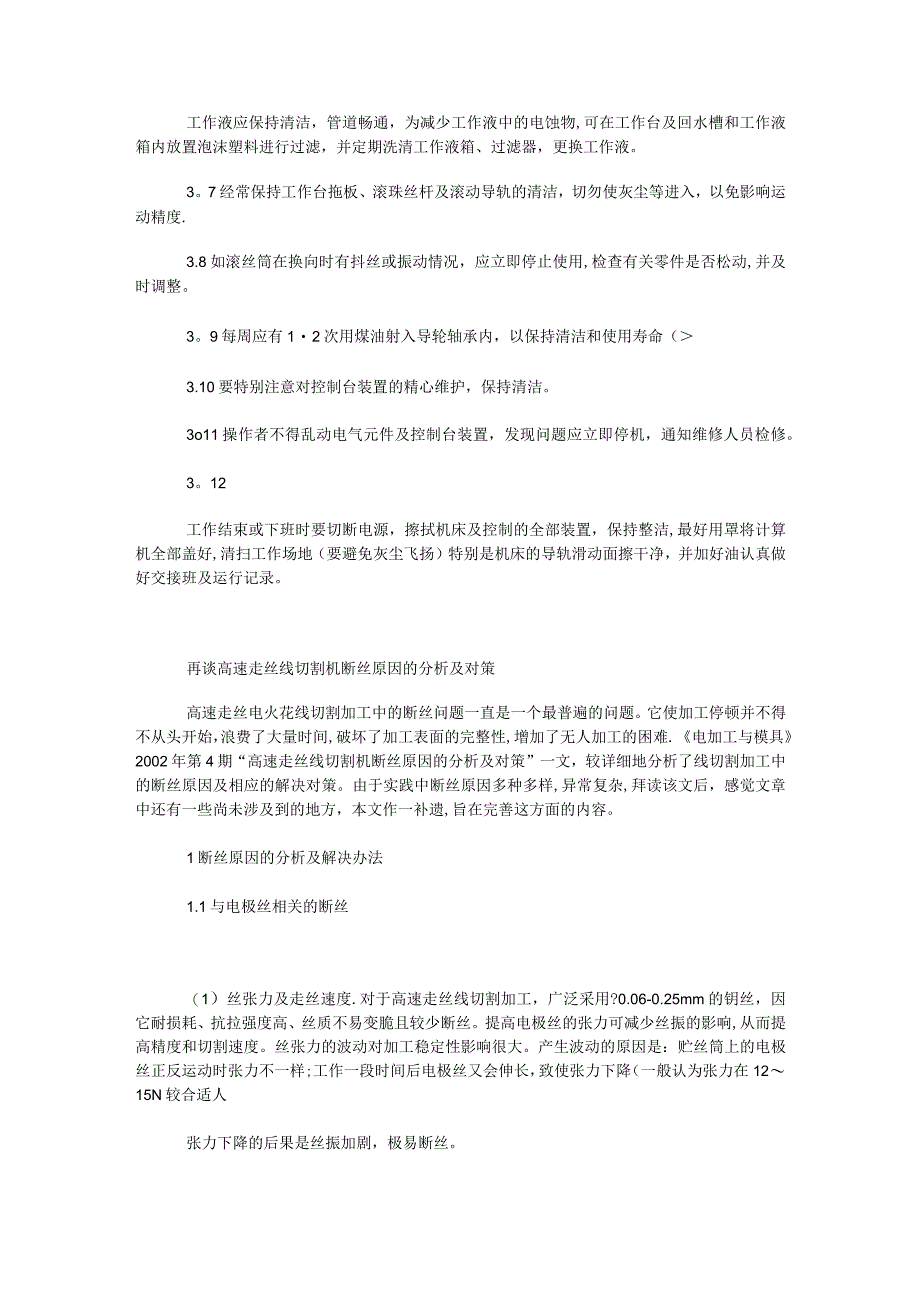

线切割机床安全操作维护作业指导书.docx_第2页
第2页 / 共11页

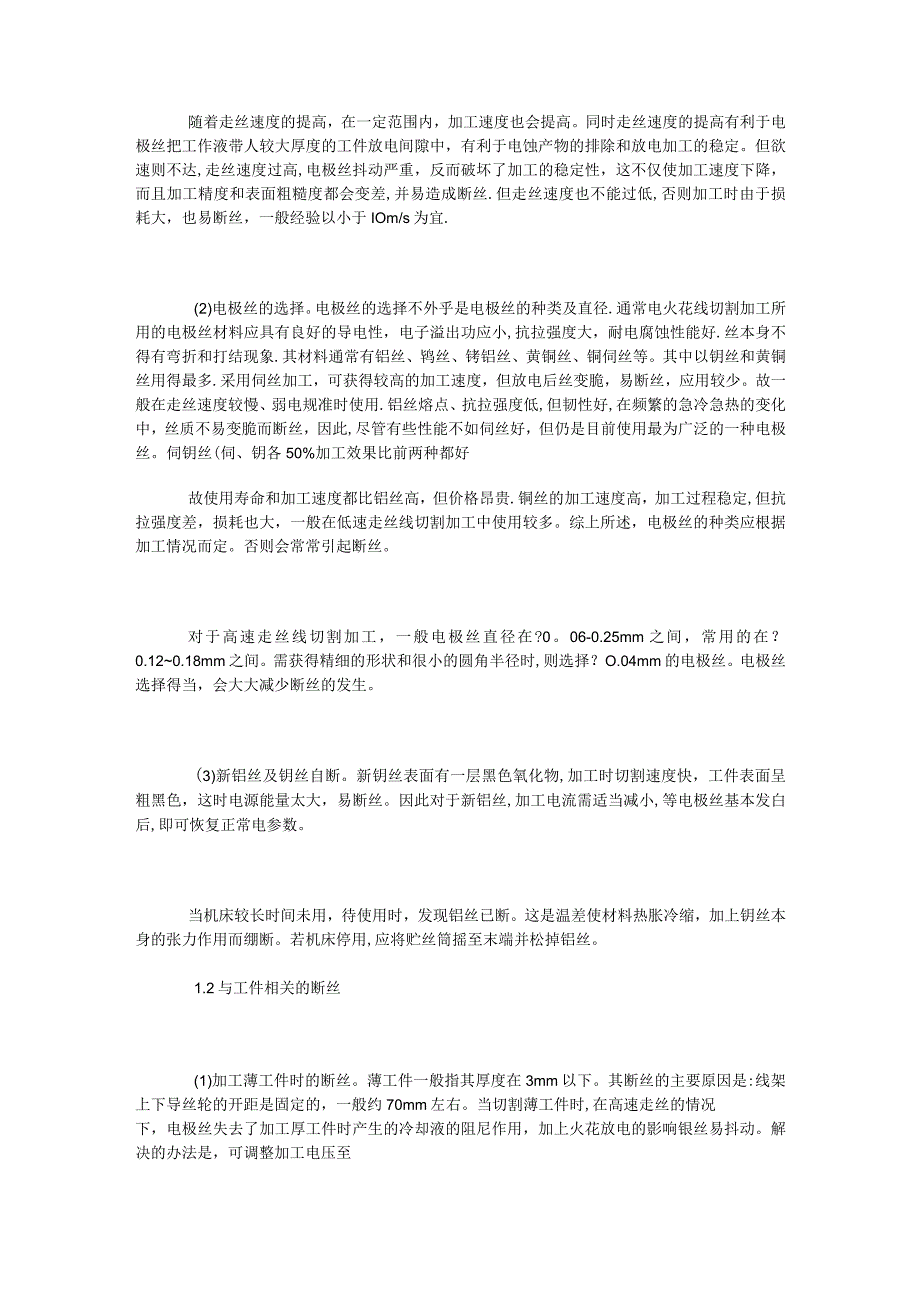

线切割机床安全操作维护作业指导书.docx_第3页
第3页 / 共11页
线切割机床安全操作维护作业指导书.docx_第4页
第4页 / 共11页
线切割机床安全操作维护作业指导书.docx_第5页
第5页 / 共11页
线切割机床安全操作维护作业指导书.docx_第6页
第6页 / 共11页
线切割机床安全操作维护作业指导书.docx_第7页
第7页 / 共11页
线切割机床安全操作维护作业指导书.docx_第8页
第8页 / 共11页
线切割机床安全操作维护作业指导书.docx_第9页
第9页 / 共11页
线切割机床安全操作维护作业指导书.docx_第10页
第10页 / 共11页
亲,该文档总共11页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《线切割机床安全操作维护作业指导书.docx》由会员分享,可在线阅读,更多相关《线切割机床安全操作维护作业指导书.docx(11页珍藏版)》请在第壹文秘上搜索。

1、线切割机床安全操作维护作业指导书线切割机床安全操作维护作业指导书Io适用范围:本指导书适用于本厂所有线切割的安全操作维护.2。参照文件:HB/YLSS-01生产设备管理程序3o作业内容3.1操作者必须熟悉机床的性能与结构,掌握操作程序,严格遵守安全守则和操作维护规程.3。2非指定人员不得随便动用设备,室内有安全防火措施。3o3开动机床前应先做好下列工作:3。3。1检查机床各部是否完好,定期调整水平。按润滑规定加足润滑油和在工作液箱盛满皂化油水液,并保持清洁,检查各管道接头是否牢*。3.3 。2检查机床与控制箱的连线是否接好,输入信号是否与拖板移动方向一致,并将高频脉冲电源调好.3.3o3检查工

2、作台纵横向行程是否灵活,滚珠筒拖板往亚移动是否灵活,并将滚丝筒拖板移至行程开关在两档板的中间位置。行程开关挡块要调在需要的范围内,以免开机时滚丝筒拖板冲出造成脱丝,关滚丝筒电机必须在滚丝筒移动到中间位置时,才能关闭电源,切勿将要换向时关闭。以免惯性作用使滚丝筒拖板移动而冲断相丝,甚至丝杆螺母脱丝。上述检查无误后,方可开机。3.4安装工件,将需切割的工件置于安装台用压板螺丝固定,在切割整个型腔时,工件和安装台不能碰着线架,如切割凹模,则应在安装铝丝穿过工件上的预留孔,经找正后才能切割。3.5切割工件时,先启动滚丝筒,揪走丝按钮,待导轮转动后再启动工作液电机,打开工作液阀。如在切割途中停车或加工完

3、毕停机时,必须先关变频,切断高频电源,再关工作液泵,待导轮上工作液甩掉后,最后关断滚丝筒电机。工作液应保持清洁,管道畅通,为减少工作液中的电蚀物,可在工作台及回水槽和工作液箱内放置泡沫塑料进行过滤,并定期洗清工作液箱、过滤器,更换工作液。3。7经常保持工作台拖板、滚珠丝杆及滚动导轨的清洁,切勿使灰尘等进入,以免影响运动精度.3.8如滚丝筒在换向时有抖丝或振动情况,应立即停止使用,检查有关零件是否松动,并及时调整。3。9每周应有12次用煤油射入导轮轴承内,以保持清洁和使用寿命(3.10要特别注意对控制台装置的精心维护,保持清洁。3o11操作者不得乱动电气元件及控制台装置,发现问题应立即停机,通知

4、维修人员检修。3。12工作结束或下班时要切断电源,擦拭机床及控制的全部装置,保持整洁,最好用罩将计算机全部盖好,清扫工作场地(要避免灰尘飞扬)特别是机床的导轨滑动面擦干净,并加好油认真做好交接班及运行记录。再谈高速走丝线切割机断丝原因的分析及对策高速走丝电火花线切割加工中的断丝问题一直是一个最普遍的问题。它使加工停顿并不得不从头开始,浪费了大量时间,破坏了加工表面的完整性,增加了无人加工的困难.电加工与模具2002年第4期“高速走丝线切割机断丝原因的分析及对策”一文,较详细地分析了线切割加工中的断丝原因及相应的解决对策。由于实践中断丝原因多种多样,异常复杂,拜读该文后,感觉文章中还有一些尚未涉

5、及到的地方,本文作一补遗,旨在完善这方面的内容。1断丝原因的分析及解决办法1.1与电极丝相关的断丝(1)丝张力及走丝速度.对于高速走丝线切割加工,广泛采用?0.06-0.25mm的钥丝,因它耐损耗、抗拉强度高、丝质不易变脆且较少断丝。提高电极丝的张力可减少丝振的影响,从而提高精度和切割速度。丝张力的波动对加工稳定性影响很大。产生波动的原因是:贮丝筒上的电极丝正反运动时张力不一样;工作一段时间后电极丝又会伸长,致使张力下降(一般认为张力在1215N较合适人张力下降的后果是丝振加剧,极易断丝。随着走丝速度的提高,在一定范围内,加工速度也会提高。同时走丝速度的提高有利于电极丝把工作液带人较大厚度的工

6、件放电间隙中,有利于电蚀产物的排除和放电加工的稳定。但欲速则不达,走丝速度过高,电极丝抖动严重,反而破坏了加工的稳定性,这不仅使加工速度下降,而且加工精度和表面粗糙度都会变差,并易造成断丝.但走丝速度也不能过低,否则加工时由于损耗大,也易断丝,一般经验以小于IOm/s为宜.(2)电极丝的选择。电极丝的选择不外乎是电极丝的种类及直径.通常电火花线切割加工所用的电极丝材料应具有良好的导电性,电子溢出功应小,抗拉强度大,耐电腐蚀性能好.丝本身不得有弯折和打结现象.其材料通常有铝丝、鸨丝、铐铝丝、黄铜丝、铜伺丝等。其中以钥丝和黄铜丝用得最多.采用伺丝加工,可获得较高的加工速度,但放电后丝变脆,易断丝,

7、应用较少。故一般在走丝速度较慢、弱电规准时使用.铝丝熔点、抗拉强度低,但韧性好,在频繁的急冷急热的变化中,丝质不易变脆而断丝,因此,尽管有些性能不如伺丝好,但仍是目前使用最为广泛的一种电极丝。伺钥丝(伺、钥各50%加工效果比前两种都好故使用寿命和加工速度都比铝丝高,但价格昂贵.铜丝的加工速度高,加工过程稳定,但抗拉强度差,损耗也大,一般在低速走丝线切割加工中使用较多。综上所述,电极丝的种类应根据加工情况而定。否则会常常引起断丝。对于高速走丝线切割加工,一般电极丝直径在?0。06-0.25mm之间,常用的在?0.120.18mm之间。需获得精细的形状和很小的圆角半径时,则选择?O.04mm的电极

8、丝。电极丝选择得当,会大大减少断丝的发生。(3)新铝丝及钥丝自断。新钥丝表面有一层黑色氧化物,加工时切割速度快,工件表面呈粗黑色,这时电源能量太大,易断丝。因此对于新铝丝,加工电流需适当减小,等电极丝基本发白后,即可恢复正常电参数。当机床较长时间未用,待使用时,发现铝丝已断。这是温差使材料热胀冷缩,加上钥丝本身的张力作用而绷断。若机床停用,应将贮丝筒摇至末端并松掉铝丝。1.2与工件相关的断丝(1)加工薄工件时的断丝。薄工件一般指其厚度在3mm以下。其断丝的主要原因是:线架上下导丝轮的开距是固定的,一般约70mm左右。当切割薄工件时,在高速走丝的情况下,电极丝失去了加工厚工件时产生的冷却液的阻尼

9、作用,加上火花放电的影响银丝易抖动。解决的办法是,可调整加工电压至50V左右;调整加工电流在O.3A左右,调整脉宽,使之小于10?m;减小钢丝抖动,如贮丝筒是直流电机拖动的,可改变电枢电压,降低转速;如是交流电机拖动的,则在三相的任意二相中串接一只1015?、75W的线绕电阻,降低相电压,使其换向过渡时间稍长,实现软换向,可有效减少抖动;在上下导轮之间采用辅料加厚的方法,加大厚度,增加阻尼,也可防止铝丝抖动。这种方法较简便,而且不需调整加工电参数.(2)加工厚工件时的断丝。厚工件一般指大于IoOmm的工件。切割厚工件时的断丝可能发生在刚进给一产生火花时或工件切割过程中以及工件切完时。断丝的主要

10、原因是:切割起始的断丝。从工件外进给切割刚产生火花就断丝.这是因初始切割时,钳丝在工件之外,上下导丝轮开距大,由于铝丝没有阻尼而抖动,使铝丝和工件之间的间隙处于不佳状态,或过量的乳化液,造成绝缘电阻降低,灭弧性能不好,使放电间隙中包含了电弧放电而造成铜丝烧伤。在电火花加工中,电弧放电是造成负极腐蚀损坏的主要因素,再加上间隙不佳,易形成电弧放电。而只要电弧集中于某一段,就会引起断丝。并且,短路电流越大,电弧对铝丝的烧伤越严重,断丝的可能性就越大。切割过程中的断丝.当铝丝切人工件后,由于切缝窄,乳化液渗透困难,切缝中的电蚀物(碳黑与金属何不出来,使加工条件变坏,往往在切缝中二次.三次地放电加工,致

11、使切缝变宽,和切割薄工件一样,间隙处于不佳状态,使脉冲形成电弧放电。如电弧放电集中于某一段,则很快会把铝丝烧断.切割快完时的断丝.在快切割完而尚差几毫米,甚至几十微米时断丝。产生这种断丝的原因除上述原因外,还有工件的自重,工件材料的内应力导致的变形,造成夹丝拉断.解决的办法是,可自制简易的工装夹具,材料在加工前作必要的热处理。(3)工件中夹有不导电物质引起的断丝。外观看似正常的材料在正常切割时,突然发生“短路现象,不管怎样排除都不能奏效。这种情况多为在锻打或熔炼的材料中夹有杂质,这些杂质不具有良好的导电性,致使加工中不断短路,最终勒断钢丝。解决的办法是,可编制一段每进0O5-O.Imm便后退0

12、.5lmm的程序,在加工中反复使用,并加大冷却液流量,一般可冲刷掉杂质,恢复正常切割。(4)线切割加工的工件多数都是在平磨以后,按正常的工艺,平磨后应退磁。若工件未退磁,线切割加工中产生的电腐蚀颗粒易吸附在割缝中,特别是工件较厚时,不退磁易造成切割进给不均匀,表面粗糙度值增大造成短路、断丝。(5)线切割加工自动对中心时断丝.这是因为工艺孔壁有油污、毛刺或某些不导电的物质,当电极丝移动到孔壁时未火花放电,致使机床不能自动换向,工件将铝丝顶弯,最后勒断钢丝.因此加工前一定要将工艺孔清理干净。1.3与脉冲电源相关的断丝(1)加工电流很大,火花放电异常,导致断丝。这种故障多数是脉冲电源的输出已变为直流

13、输出所致。从脉冲电源的输出级向多谐振荡器逐级检查波形,更换损坏的元件,使输出为合乎要求的脉冲波形时才能投入使用。(2)输出电流超过限值断丝。在加工过程中火花放电突然变为蓝色的弧光放电,电流超过限值,将铝丝烧断。用示波器测输人端和振荡部分都无波形输出.可判断故障出在振荡部分.检查发现有三极管的。立功极间内部开路,中极间内部击穿,更换此管,高频电源恢狂正常。另种情况也是在加工过程中突然断丝,电流在限值以上。用示波器测量高频电源输出端,其波形幅值减小,并有负波,而脉冲宽度符合要求用IJ量推动级波形其频率、脉冲宽度及幅值均符合要求.判断故障在功放部分。检查功率管,测得其中一只管子的ce极间内部击穿,使

14、末级电流直接加到钢丝与工件之间引起电弧烧断铝丝。换去该管,恢复正常。(3)铝丝上出现烧伤点发生断丝。一旦钳丝上出现“疙瘩”状的烧伤点,极易发生断丝现象。一般认为,这是粘附在电极丝上的加工屑(阳极物质)所为,该粘附物起到了使放电集中在电极丝上的作用,此时若冷却散热条件差,就很可能使该处的温度升高,这样一来在连续的放电中就可能继续有其他加工屑粘附在该点附近,如此造成一种恶性循环,最后导致该处发生烧伤现象.至于为何加工屑会粘附到电极丝上的问题,其主要原因与脉冲参数和放电间隙的冷却状况有关。解决的办法是,可提高脉冲电源的空载电压幅值,或采用双脉冲法门类似于通常所说的分组脉冲),这样可减少加工屑粘附到电

15、极丝上的可能性;加大冷却液流量,改善冷却条件.(4)铝丝上出现烧蚀点发生断丝。在钢丝额中,每隔一段(约IOmm左右)即有一个烧蚀点。轻微的像一个霉点,严重的可明显看到铝丝的烧蚀点.这是由于电极丝与工件间拉弧所造成的,因某种原因使工件上A点与铝丝上B点拉弧,电极丝在运动,A、B二点间的拉弧越拉越长,A点又与最接近的B,点开始拉弧,如此周而复始,即形成有规律间隔的蚀点,使电极丝的强度大大下降。产生这种现象的原因主要是进给系统末级输出不平衡,调整进给系统,这种现象即可消除。1.4与走丝装置及工作液相关的断丝(1)与走丝装置相关的断丝,其根本原因还是该装置精度变差,尤其是异轮的磨损,会增加铝丝的抖动,

16、破坏火花放电的正常间隙,易造成大电流集中放电,从而增加断丝的机会。可从3个方面去检查导轮机构的精度:导轮V形槽变宽。这会使电极丝在Y轴方向产生往复位移,表现在贮丝筒正反换向时出现不进给或跳进给的现象;导轮V形槽的底径不圆。这是由于支撑导轮的轴承损坏,加工时钥丝没有进人导轮的V形槽或有污物将导轮卡死,铝丝拉出深槽所致,当用手摇动贮丝筒时会发现电极丝在X轴方向前后移位;导电轴与导电轮接触不好引起断丝.加工中发现电流表指针左右摆动大,进给速度快慢不均匀,有时电流表指针退回到零,控制台进给速度很快,因没有放电,最后将铝丝拉断。这时要更换新的导电轮和导电轴。(2)对要求切割速度高或大厚度工件,其工作液的配比可适当淡一些约5%8%的浓度,这样加工较稳定,不易断丝。(3)工作液脏污,时间用长后综合性能变差是引起断
