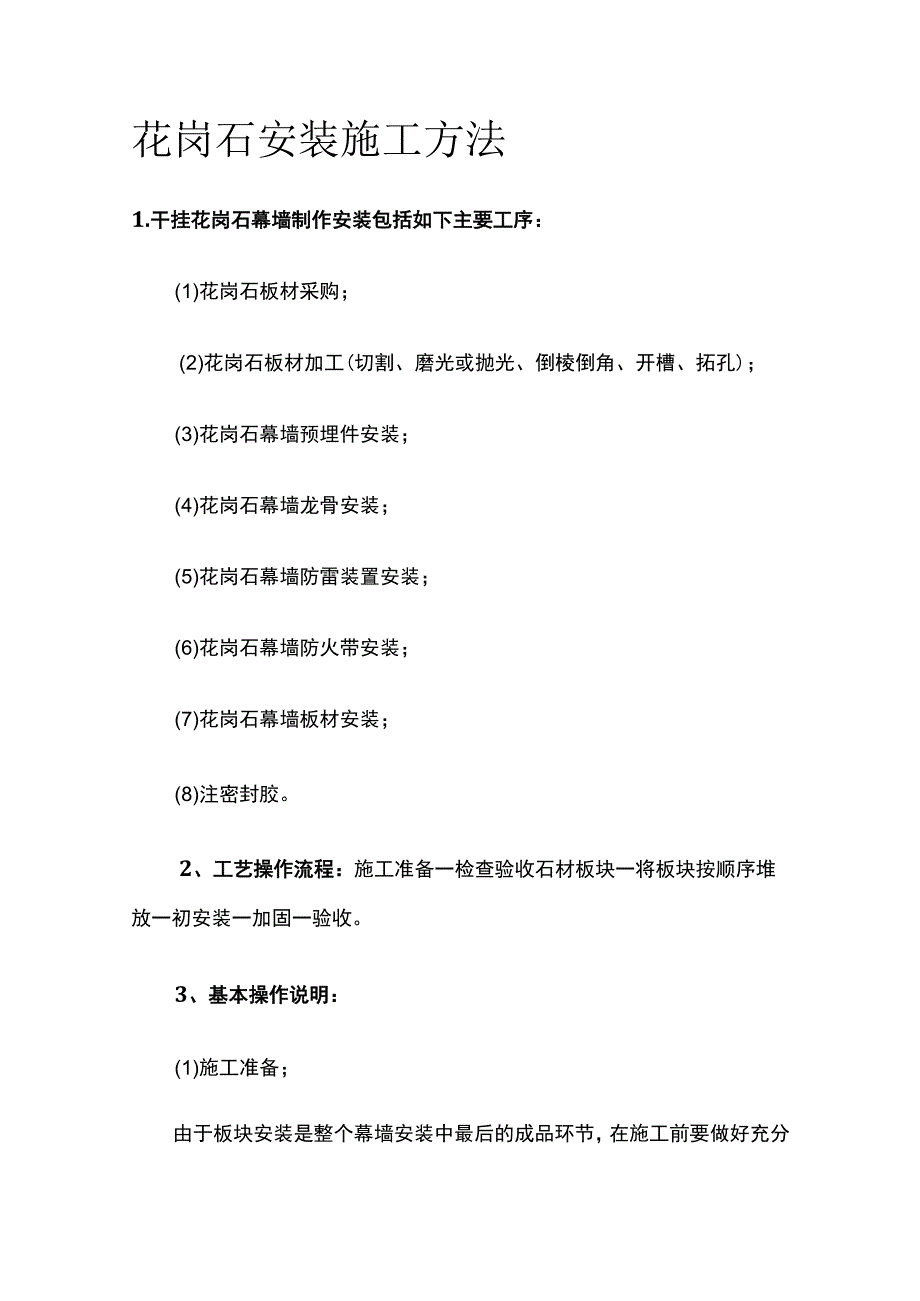

1、花岗石安装施工方法1.干挂花岗石幕墙制作安装包括如下主要工序：(1)花岗石板材采购；(2)花岗石板材加工(切割、磨光或抛光、倒棱倒角、开槽、拓孔)；(3)花岗石幕墙预埋件安装；(4)花岗石幕墙龙骨安装；(5)花岗石幕墙防雷装置安装；(6)花岗石幕墙防火带安装；(7)花岗石幕墙板材安装；(8)注密封胶。2、工艺操作流程：施工准备一检查验收石材板块一将板块按顺序堆放一初安装一加固一验收。3、基本操作说明：(1)施工准备；由于板块安装是整个幕墙安装中最后的成品环节，在施工前要做好充分的准备工作。准备工作包括人员准备、材料机具准备、施工现场准备。在安排计划时首先根据实际情况及工程进度计划要求排好人员，

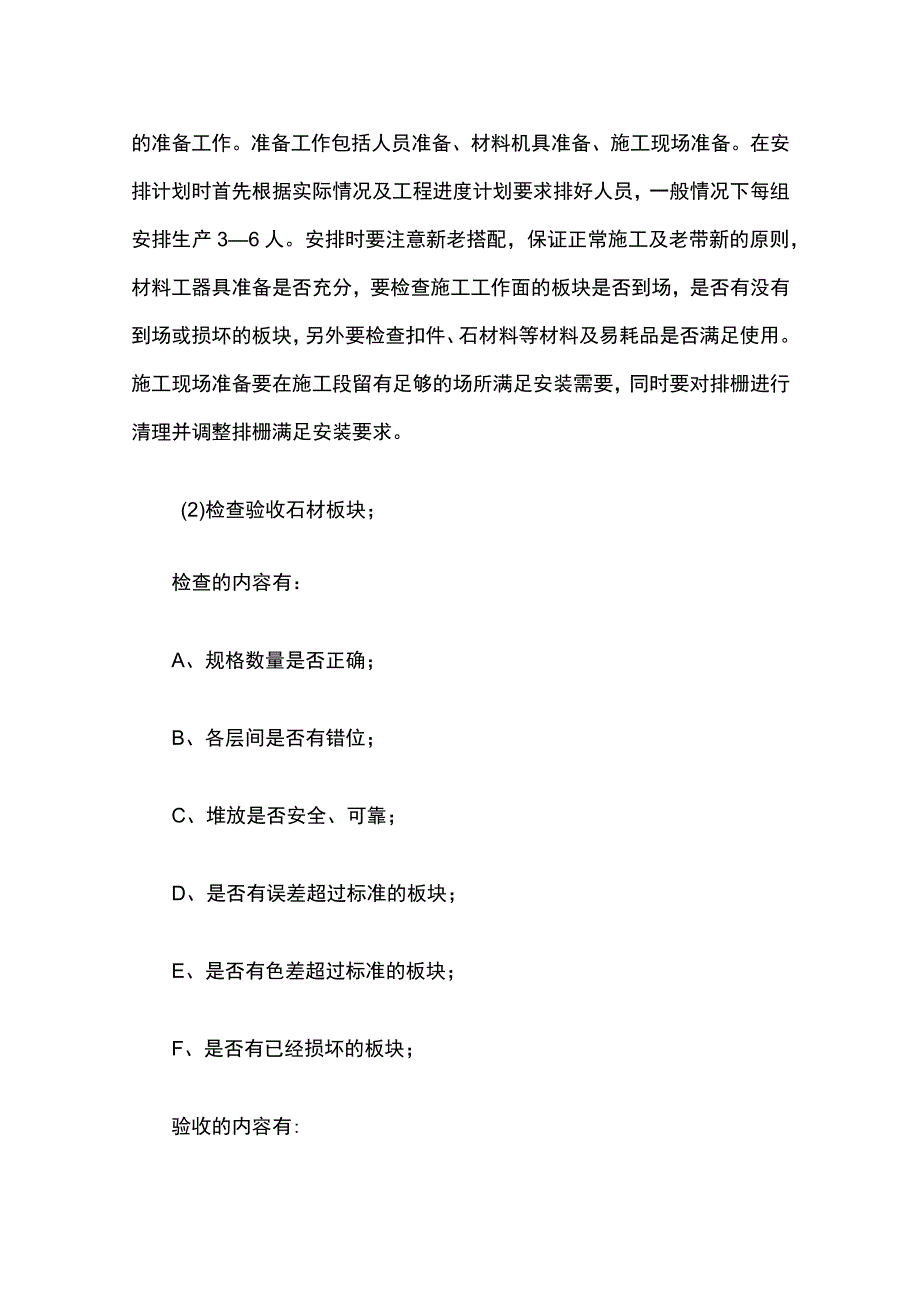

2、一般情况下每组安排生产36人。安排时要注意新老搭配，保证正常施工及老带新的原则，材料工器具准备是否充分，要检查施工工作面的板块是否到场，是否有没有到场或损坏的板块，另外要检查扣件、石材料等材料及易耗品是否满足使用。施工现场准备要在施工段留有足够的场所满足安装需要，同时要对排栅进行清理并调整排栅满足安装要求。(2)检查验收石材板块；检查的内容有：A、规格数量是否正确；B、各层间是否有错位；C、堆放是否安全、可靠；D、是否有误差超过标准的板块；E、是否有色差超过标准的板块；F、是否有已经损坏的板块；验收的内容有:A、三维误差是否在控制范围内；B、是否有损伤，该更换的要更换；C、胶是否有异常现象；D

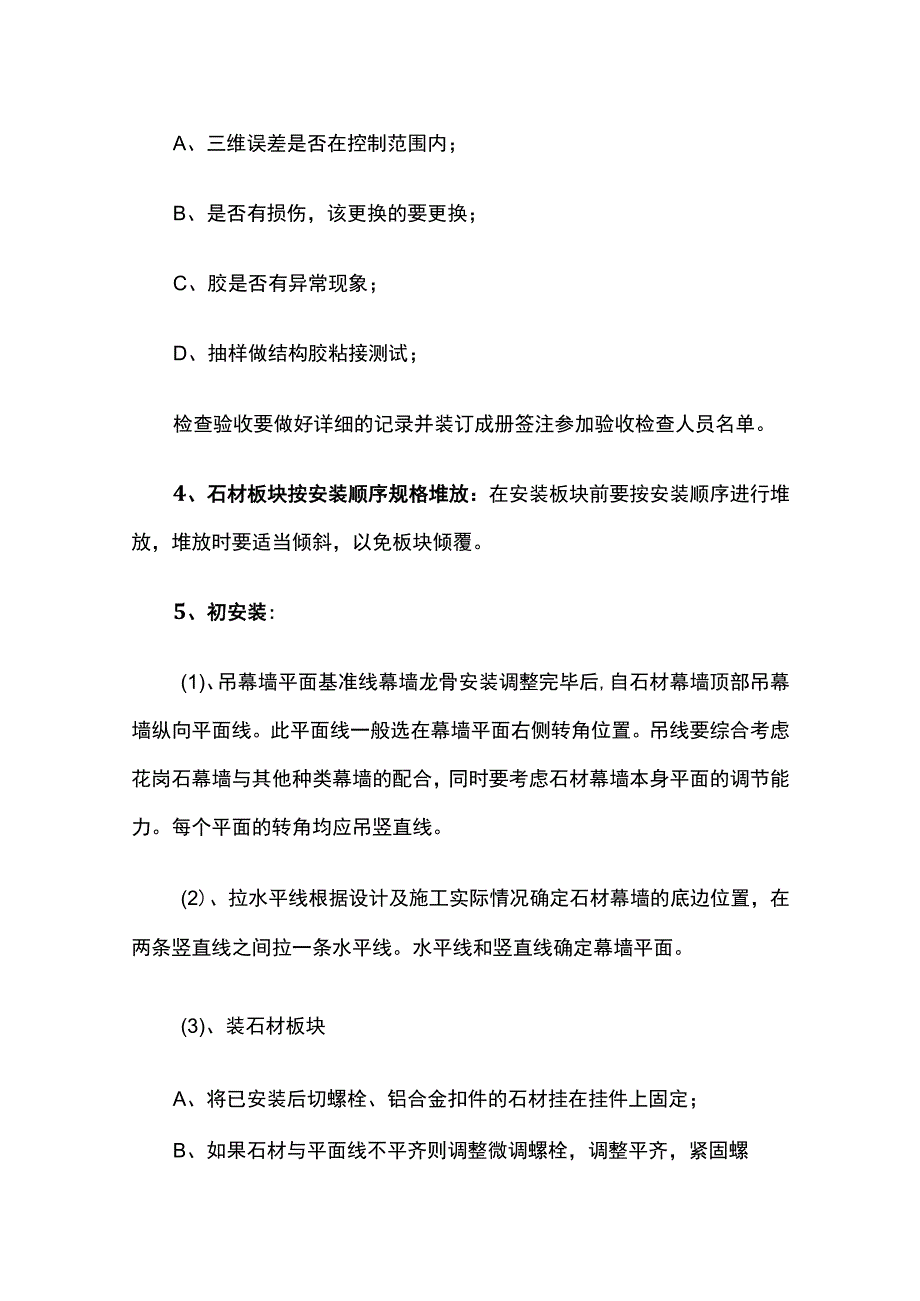

3、、抽样做结构胶粘接测试；检查验收要做好详细的记录并装订成册签注参加验收检查人员名单。4、石材板块按安装顺序规格堆放：在安装板块前要按安装顺序进行堆放，堆放时要适当倾斜，以免板块倾覆。5、初安装:(1)、吊幕墙平面基准线幕墙龙骨安装调整完毕后,自石材幕墙顶部吊幕墙纵向平面线。此平面线一般选在幕墙平面右侧转角位置。吊线要综合考虑花岗石幕墙与其他种类幕墙的配合，同时要考虑石材幕墙本身平面的调节能力。每个平面的转角均应吊竖直线。(2)、拉水平线根据设计及施工实际情况确定石材幕墙的底边位置，在两条竖直线之间拉一条水平线。水平线和竖直线确定幕墙平面。(3)、装石材板块A、将已安装后切螺栓、铝合金扣件的石材
4、挂在挂件上固定；B、如果石材与平面线不平齐则调整微调螺栓，调整平齐，紧固螺栓；C、安装止滑螺栓；D、后一块板的安装以前一块板及纵横平面线为基准。其他与第一块同。同时须注意调整幕墙的横缝直线度，竖缝直线度，拼缝宽度允许偏差符合规范要求；E、是否有已经损坏的板块；6、加固：调整后及时加固，确保每一块石材的安装成功率。7、验收：每次安装时，从安装过程到安装完毕，全过程进行质量控制，验收也是穿插与全过程中，验收的内容有：(1)、板材自身是否有问题；(2)、胶缝大小是否符合设计要求，胶缝是否横平竖直；(3)、石材板块是否有错面现象，色差是否在允许范围内；(4)、石材角是否损坏；验收记录、上扣件、上石材胶
5、等属于隐蔽工程的范围，要按隐蔽工程的有关规定做好各种资料。8、各主要工序质量控制程序及验收标准：8.1 花岗石板材采购8.1.1 质量控制点：A、石材材质；B、石材物理性能；C、石材表面处理；8.1.2 采购质量责任人：项目经理8.1.3 检查方法A、检查石材化学成份检验报告，必要时进行抽样复检；B、核查石材物理性能检测报告，必要时进行抽样复检；C、送样及确认封样；将石材样板送业主、设计院及监理三方确认后封样，作为采购及验收依据。8.1.4 验收标准A、用于外墙的花岗石直选用火成岩；B、石材吸水率应小于0.8%;C、石材的弯曲强度不应小于8.0Nmf;D、石材体积密度不小于2.5gcm3;E、
6、石材干燥压缩强度不小于60.0MPa;8.2 花岗石板材加工8.2.1 质量控制点A、规格尺寸；B、平面度；C、角度；D、外观质量。8.2.2 石材加工质量责任人：项目经理8.2.3 检查方法A、目测法；B、水浇法；U锤击法；D、钢卷尺测量，钢直尺测量，游标卡尺测量；E、钢平尺及塞尺测量平整度；F、钢角尺及塞尺测量角度。824验收标准(1)、普通板材规格尺寸允许偏差应符合下表规定(mm)。分类细面、镜面板材粗面板材等级优等品一等品优等品一等品长度、宽度OoOo-LO-L5-1.0-2.0厚度(15)0?。0+1.0+2.0-2.0-3.0(2)、异形板材规格尺寸允许偏差按合同规定验收。(3)、
7、同一板材厚度允许相差为3mmo(4)、平面度允许极限公差符合下表要求(mm)。板材长度范围细面、镜面板材粗面板材优等品一等品优等品一等品L4000.200.400.801.00400L4001.00(6)、拼缝板材正面与侧面的夹角不得大于900;(7)、同一批板材的色调花纹应基本调和；（8）、板材正面的外观缺陷应符合下表规定：名称规定内容优等品一等品缺棱长度不超过10mm（长度小于5m除外），周边每米长（个）不允许1缺角面积不超过5mmx2mm（小于2mm2mrn不计），每块板（个）裂纹长度不超过两端顺延至板边总长度为1/10（长度小于20mm的不计），每块板（条）色斑面积不超过20mm30m
8、m（面积小于15mmxl5mm不计），每块板（个）色线长度不超过两端汨顺延至板边总长度为1/10（长度小于40mm的不计）,每块板（条）2坑窝粗面板材的正面出现坑窝不明显（1） ）、石板连接部位无崩坏、暗裂等缺陷，其他部位崩边不大于5mmx20mm或缺角不大于20mm的可修补后使用，但每层修补的石板块数不应大于2%,且宜用于立面不明显部位。（10）,石板编号应同设计一致，不得因加工造成混乱。（11） .石材开通槽时，宽度宜为6-7mm,不锈钢支撑板厚度不宜小于3.0mm,铝合金支撑板厚度不宜小于4.0mmo（12） .石材开槽后不得有损坏或崩裂现象，槽口应打磨成450倒角，槽内应光滑、洁净。（
9、13）,针槽式石材的开槽位置按图纸加工，针平槽长度不应小于100MM在有效长度内槽深度不宜小于15MM槽宽度宜为6-7MM,弧形槽的有效长度不应小于80MMo(14) .钢锚的孔位应根据石板的大小按图纸加工，孔位距离边端不得小于石板厚度的3倍，也不得大于180MM,钢锚间距不宜大于600MM,钢锚孔的深度宜为22-23MM,孔的直径为7MM或8MM,钢锚直径为5MM或6MM,钢锚长度宜为20-30MMo(15) .石板与不锈钢或铝合金挂件应用环氧树脂型石材专用结构胶粘结，粘结前将石屑冲洗干净，干燥后方可进行粘结施工，并应按所选取用胶的技术要求进行养护固化，石材结构胶的施工厚度宜为2MM-3MMo
