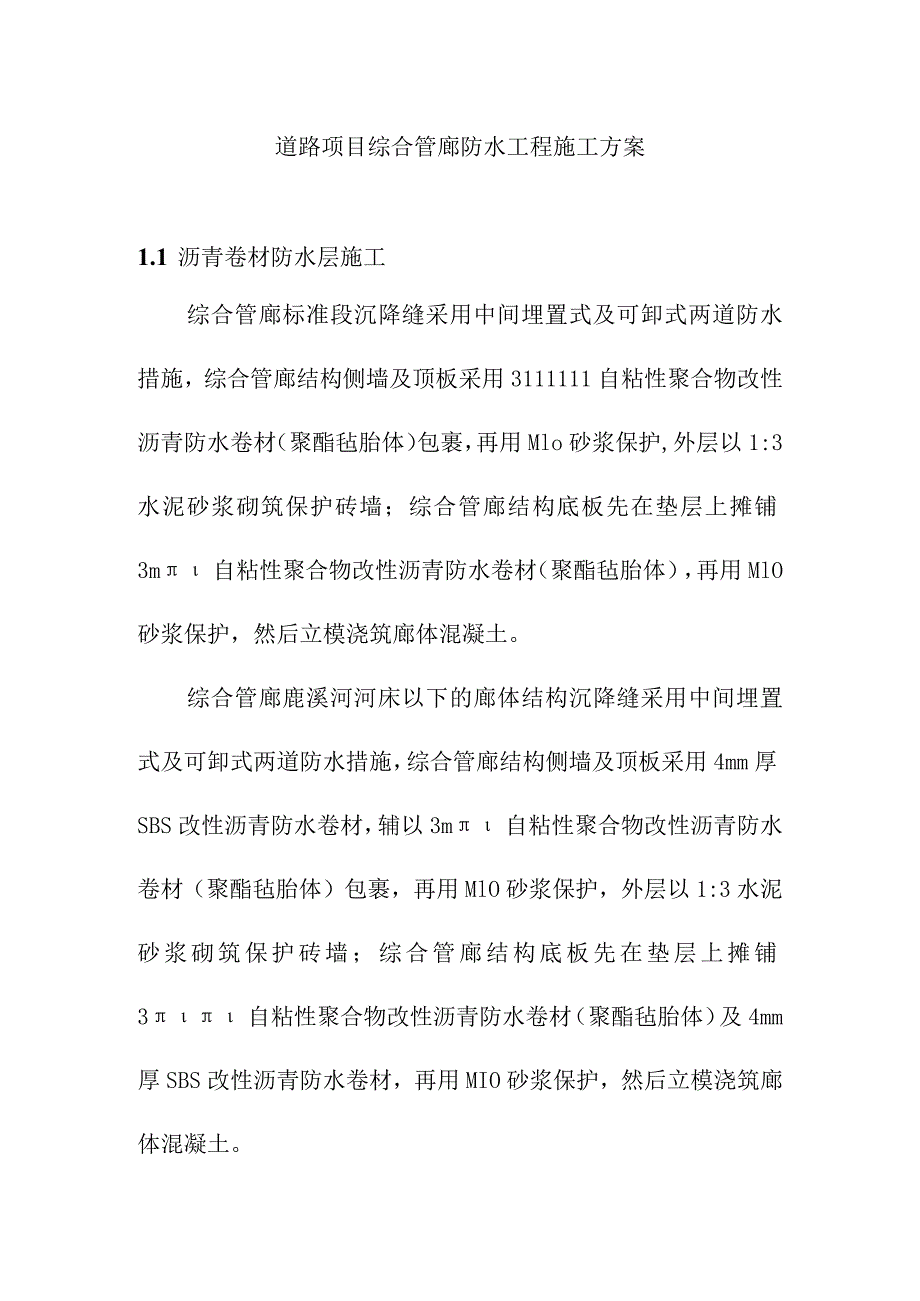

1、道路项目综合管廊防水工程施工方案1.1 沥青卷材防水层施工综合管廊标准段沉降缝采用中间埋置式及可卸式两道防水措施,综合管廊结构侧墙及顶板采用3111111自粘性聚合物改性沥青防水卷材(聚酯毡胎体)包裹,再用Mlo砂浆保护,外层以1:3水泥砂浆砌筑保护砖墙;综合管廊结构底板先在垫层上摊铺3m自粘性聚合物改性沥青防水卷材(聚酯毡胎体),再用MlO砂浆保护,然后立模浇筑廊体混凝土。综合管廊鹿溪河河床以下的廊体结构沉降缝采用中间埋置式及可卸式两道防水措施,综合管廊结构侧墙及顶板采用4mm厚SBS改性沥青防水卷材,辅以3m自粘性聚合物改性沥青防水卷材(聚酯毡胎体)包裹,再用MlO砂浆保护,外层以1:3水

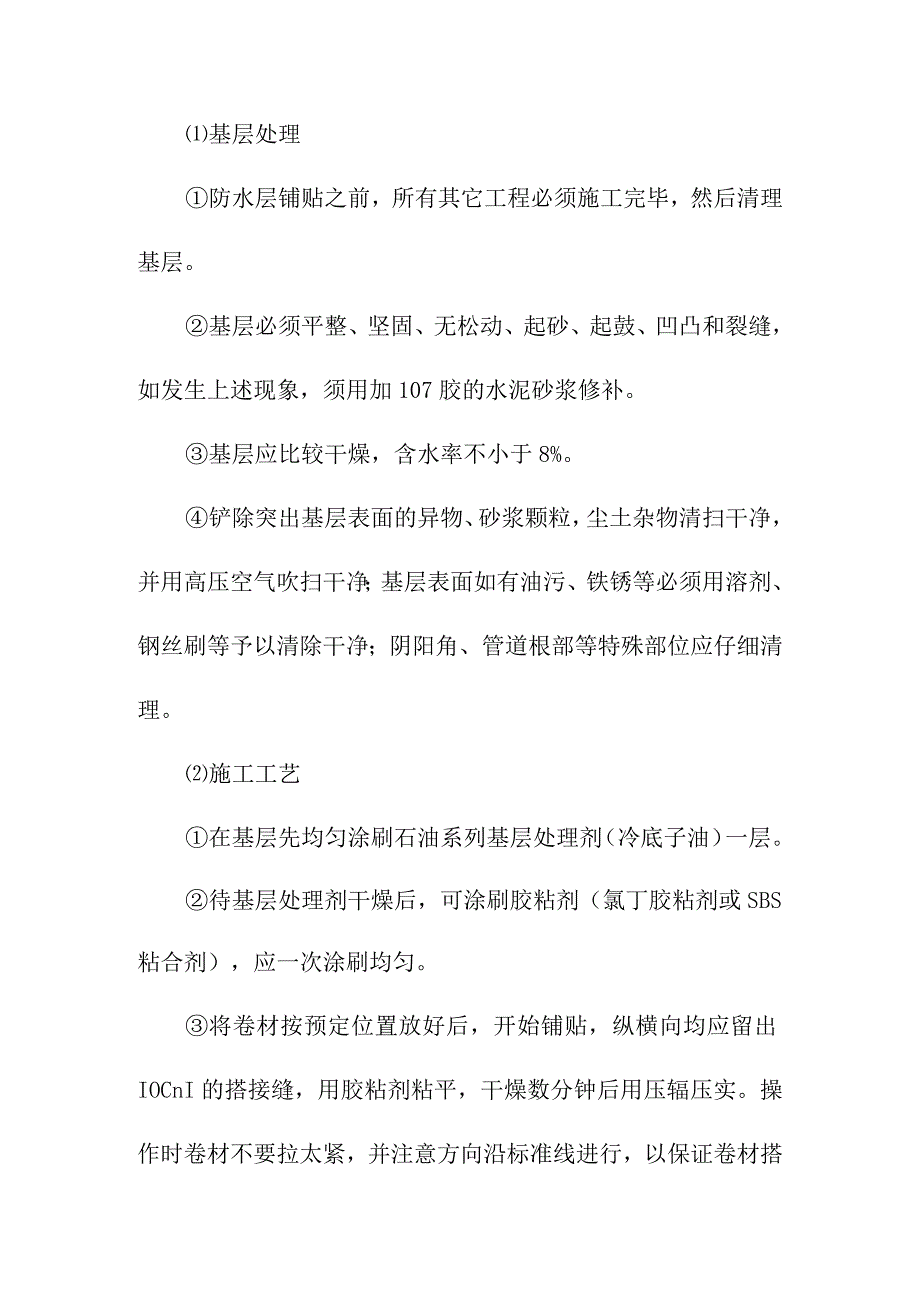

2、泥砂浆砌筑保护砖墙;综合管廊结构底板先在垫层上摊铺3自粘性聚合物改性沥青防水卷材(聚酯毡胎体)及4mm厚SBS改性沥青防水卷材,再用MIO砂浆保护,然后立模浇筑廊体混凝土。基层处理防水层铺贴之前,所有其它工程必须施工完毕,然后清理基层。基层必须平整、坚固、无松动、起砂、起鼓、凹凸和裂缝,如发生上述现象,须用加107胶的水泥砂浆修补。基层应比较干燥,含水率不小于8%。铲除突出基层表面的异物、砂浆颗粒,尘土杂物清扫干净,并用高压空气吹扫干净;基层表面如有油污、铁锈等必须用溶剂、钢丝刷等予以清除干净;阴阳角、管道根部等特殊部位应仔细清理。施工工艺在基层先均匀涂刷石油系列基层处理剂(冷底子油)一层。待

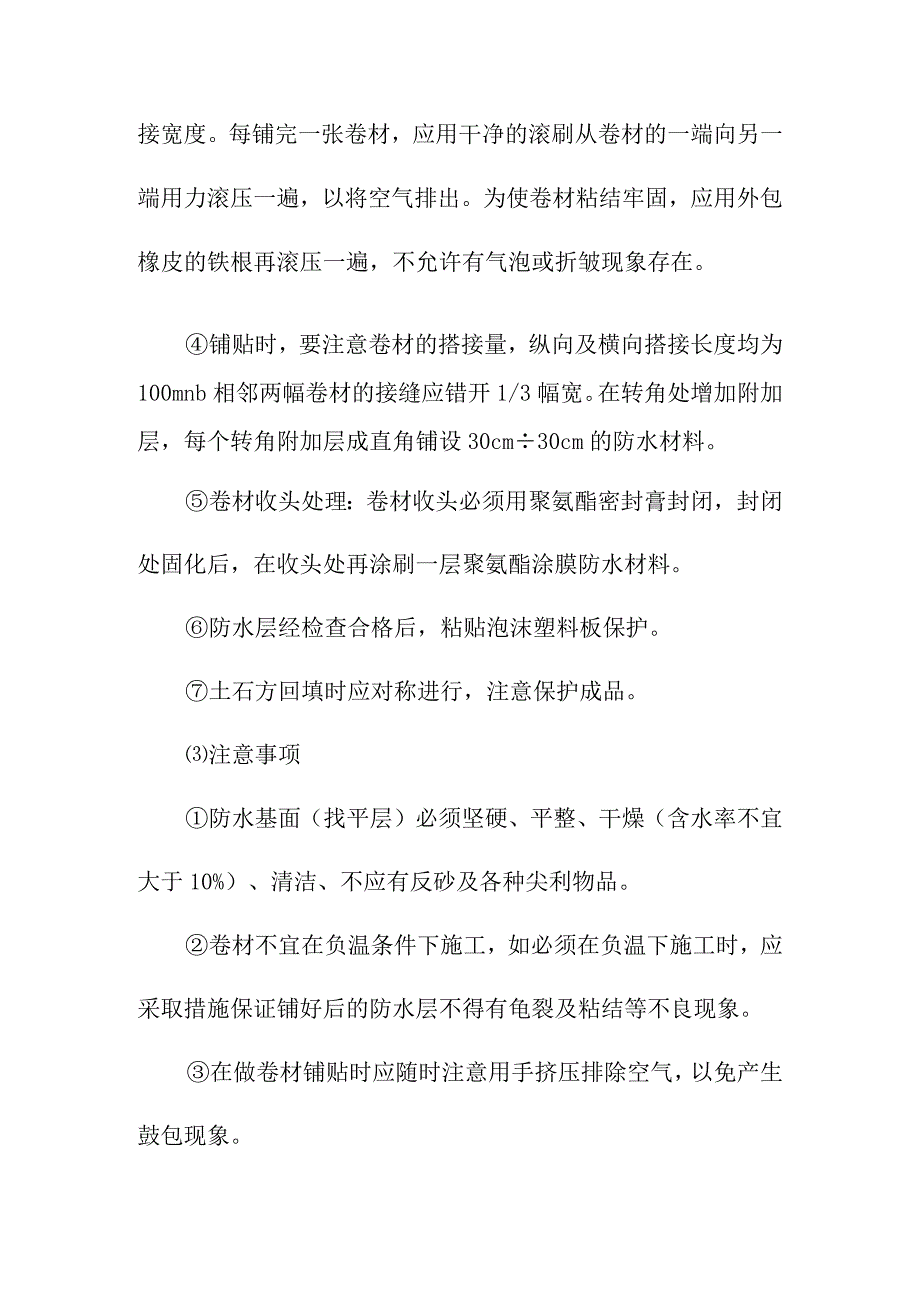

3、基层处理剂干燥后,可涂刷胶粘剂(氯丁胶粘剂或SBS粘合剂),应一次涂刷均匀。将卷材按预定位置放好后,开始铺贴,纵横向均应留出IOCnI的搭接缝,用胶粘剂粘平,干燥数分钟后用压辐压实。操作时卷材不要拉太紧,并注意方向沿标准线进行,以保证卷材搭接宽度。每铺完一张卷材,应用干净的滚刷从卷材的一端向另一端用力滚压一遍,以将空气排出。为使卷材粘结牢固,应用外包橡皮的铁根再滚压一遍,不允许有气泡或折皱现象存在。铺贴时,要注意卷材的搭接量,纵向及横向搭接长度均为100mnb相邻两幅卷材的接缝应错开1/3幅宽。在转角处增加附加层,每个转角附加层成直角铺设30cm30cm的防水材料。卷材收头处理:卷材收头必须用
4、聚氨酯密封膏封闭,封闭处固化后,在收头处再涂刷一层聚氨酯涂膜防水材料。防水层经检查合格后,粘贴泡沫塑料板保护。土石方回填时应对称进行,注意保护成品。注意事项防水基面(找平层)必须坚硬、平整、干燥(含水率不宜大于10%)、清洁、不应有反砂及各种尖利物品。卷材不宜在负温条件下施工,如必须在负温下施工时,应采取措施保证铺好后的防水层不得有龟裂及粘结等不良现象。在做卷材铺贴时应随时注意用手挤压排除空气,以免产生鼓包现象。搬运卷材时应轻拿立放,不得扔摔,避免损坏。防水施工必须在混凝土达到设计强度,并做满水试验后涂刷。防水材料寿命不得低于结构自身寿命,并具备二次抗渗效果及修复功能。1.2 施工缝防水本综合
5、管廊设计采用氯丁橡胶止水。氯丁橡胶止水技术标准断裂拉伸强度常温N6MPA,扯断伸长率N400%,撕裂强度224KN/M。水平施工缝需留在剪力较小处,并埋置止水钢板。氯丁橡胶止水带采用扁钢压条加M16螺纹套管固定在结构上,固定间距25cm。水平设置的止水带在结构平面部位均采用盆式安装(仰拱部位除外),盆式开孔向上,保证浇捣混凝土时混凝土内产生的气泡顺利排除。氯丁橡胶止水除对接外,其他接头部位(T字型、十字型)接头均采用工厂接头,不得在现场进行接头处理。对接可采用冷接法,也可采用现场热硫化法接头。接头部位的抗拉强度不得小于母材强度的80%o止水带设置在结构中线位置,结构两侧厚度差均不大于5cm;氯
6、丁橡胶止水的纵向中线与施工缝表面的距离差不大于3cm.浇筑和振捣施工缝部位(尤其是侧墙水平施工缝)的混凝土时,应注意边浇筑和振捣边用手将止水带扶正,避免止水带出现过大的蛇型和倒伏。水平施工缝由于止水带的阻挡,止水带与围护结构之间的杂物清理比较困难,需要对施工缝表面进行认真的凿毛并清理干净。止水带部位的混凝土必须振捣充分,保证止水带与施工缝咬合密实,这是止水带发挥止水作用的关键,应确实做好,振捣时严禁振捣棒触及止水带。技术措施A、结构混凝土施工中尽量少设施工缝,施工缝应避开结构受力薄弱环节。B、用焊接于主钢筋上的短钢筋固定挡头板,挡头板上涂抹脱模剂,止水带接头应采用满焊。C、挡头板必须牢固定,且与衬砌模板结合严密,确保混凝土施工时不漏浆。D、混凝土达到规定强度后方能拆除挡头板,拆除后将混凝土结构端面凿毛、清理。E、焊接止水条时,应采取保护措施,以防对附近防水板烧伤或烫坏。F、混凝土施工中,禁止捣固棒碰撞中埋式止水带。G、严格按设计及规范要求在施工缝周围预埋注浆小导管,确保防水效果。止水带安装大样图如下:
