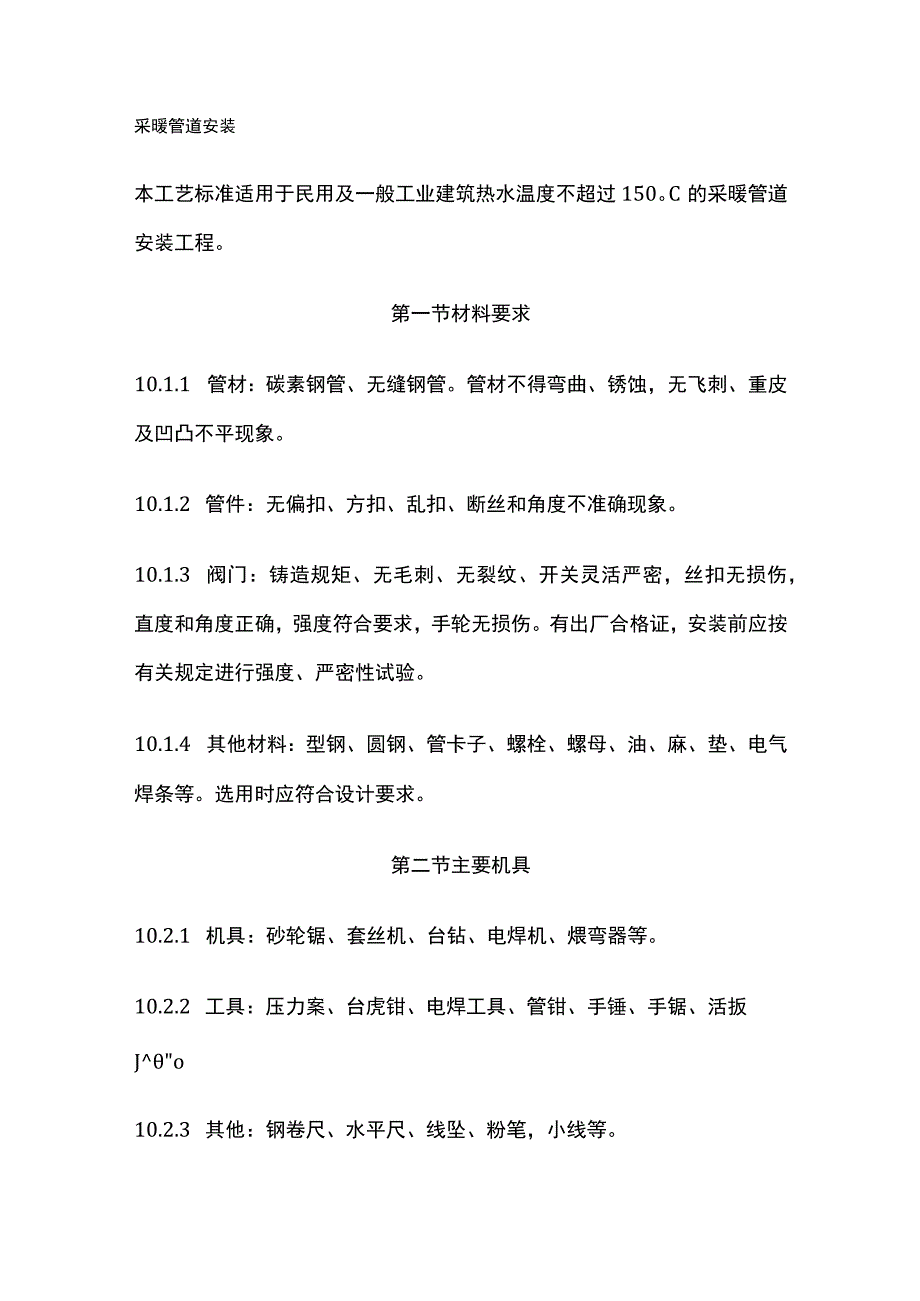

采暖管道安装.docx_第1页
第1页 / 共16页

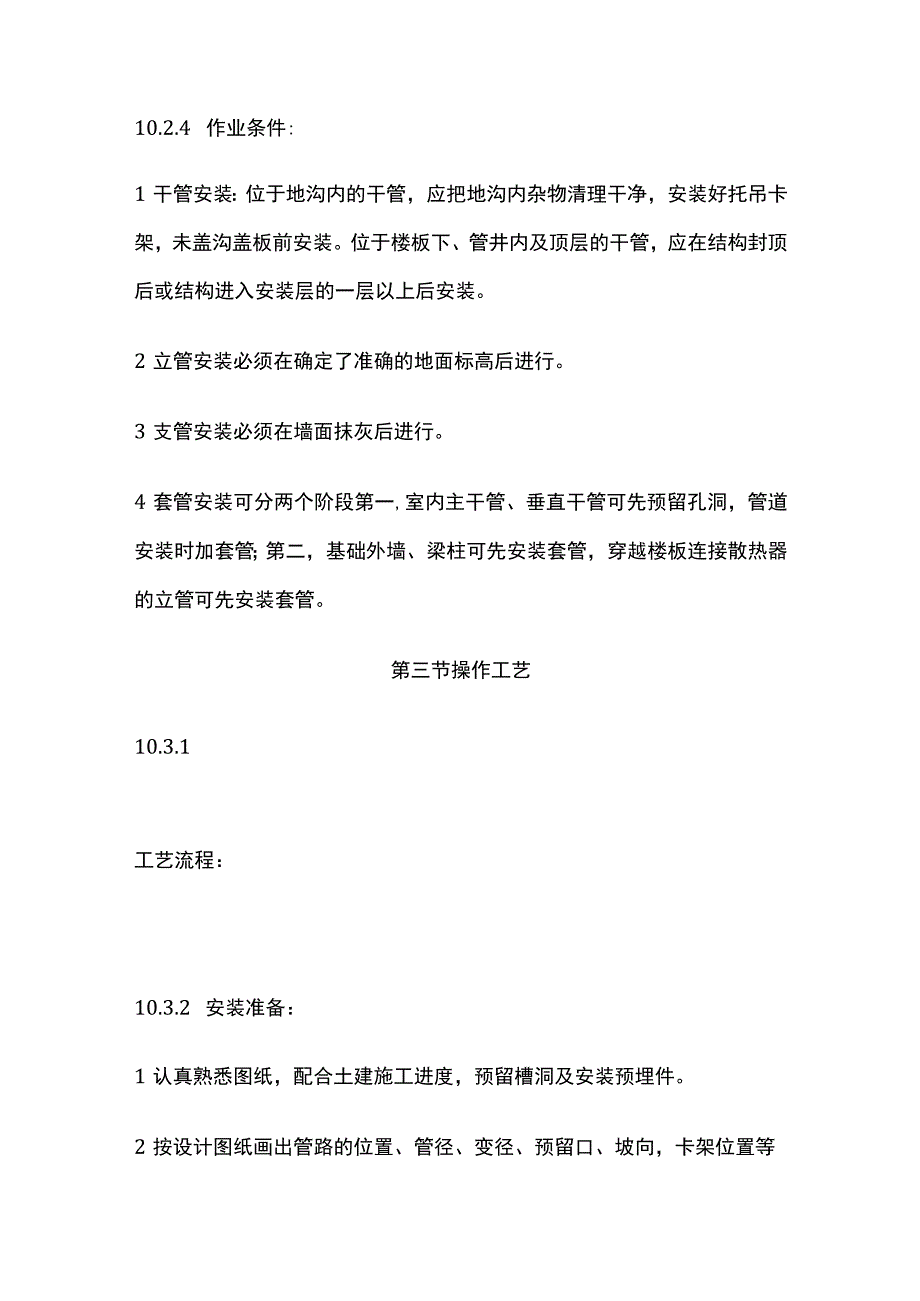

采暖管道安装.docx_第2页
第2页 / 共16页

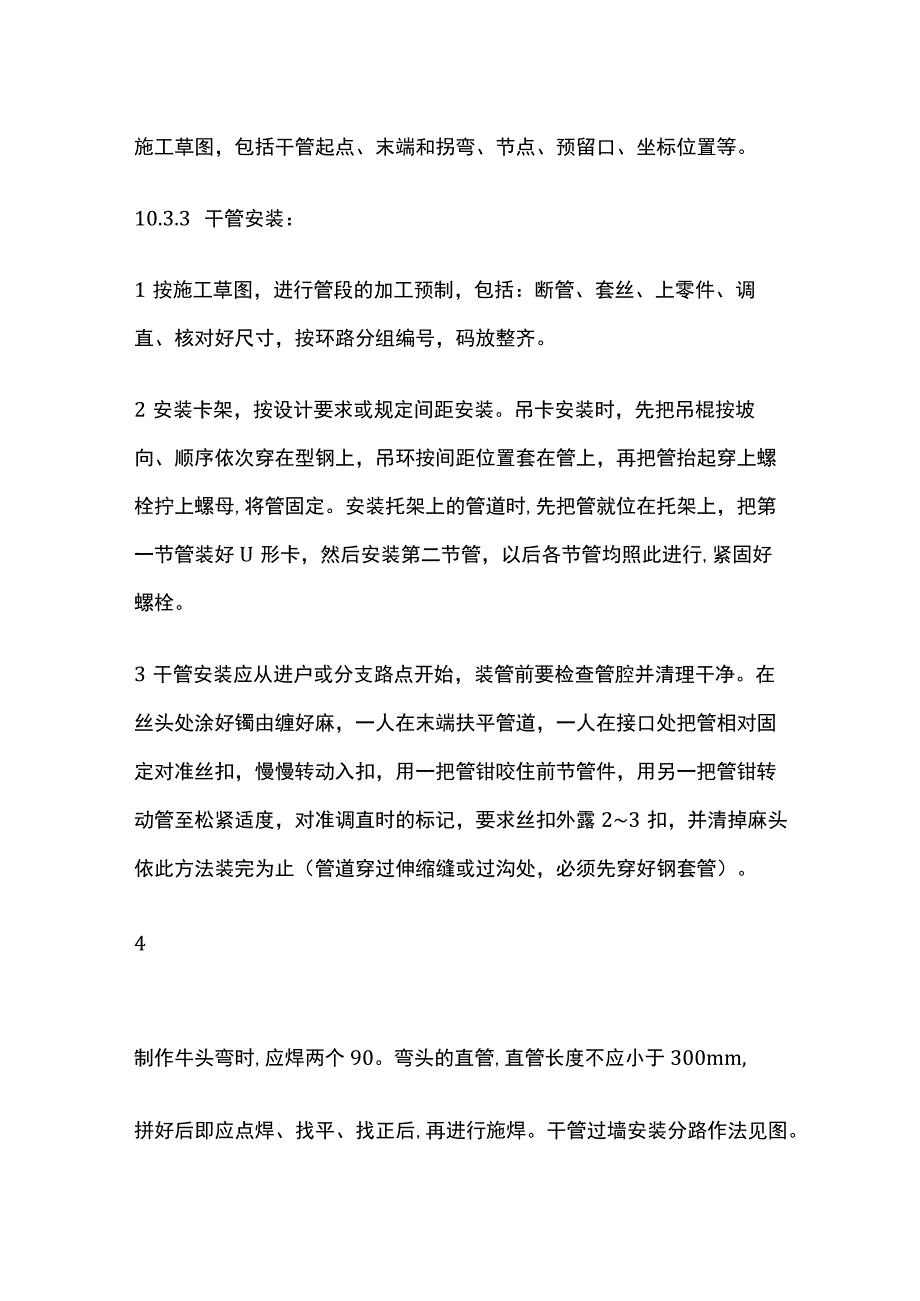

采暖管道安装.docx_第3页
第3页 / 共16页
采暖管道安装.docx_第4页
第4页 / 共16页
采暖管道安装.docx_第5页
第5页 / 共16页
采暖管道安装.docx_第6页
第6页 / 共16页
采暖管道安装.docx_第7页
第7页 / 共16页
采暖管道安装.docx_第8页
第8页 / 共16页
采暖管道安装.docx_第9页
第9页 / 共16页
采暖管道安装.docx_第10页
第10页 / 共16页
亲,该文档总共16页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《采暖管道安装.docx》由会员分享,可在线阅读,更多相关《采暖管道安装.docx(16页珍藏版)》请在第壹文秘上搜索。

1、采暖管道安装本工艺标准适用于民用及一般工业建筑热水温度不超过150。C的采暖管道安装工程。第一节材料要求10.1.1 管材:碳素钢管、无缝钢管。管材不得弯曲、锈蚀,无飞刺、重皮及凹凸不平现象。10.1.2 管件:无偏扣、方扣、乱扣、断丝和角度不准确现象。10.1.3 阀门:铸造规矩、无毛刺、无裂纹、开关灵活严密,丝扣无损伤,直度和角度正确,强度符合要求,手轮无损伤。有出厂合格证,安装前应按有关规定进行强度、严密性试验。10.1.4 其他材料:型钢、圆钢、管卡子、螺栓、螺母、油、麻、垫、电气焊条等。选用时应符合设计要求。第二节主要机具10.2.1 机具:砂轮锯、套丝机、台钻、电焊机、煨弯器等。1

2、0.2.2 工具:压力案、台虎钳、电焊工具、管钳、手锤、手锯、活扳Jo10.2.3 其他:钢卷尺、水平尺、线坠、粉笔,小线等。10.2.4 作业条件:1干管安装:位于地沟内的干管,应把地沟内杂物清理干净,安装好托吊卡架,未盖沟盖板前安装。位于楼板下、管井内及顶层的干管,应在结构封顶后或结构进入安装层的一层以上后安装。2立管安装必须在确定了准确的地面标高后进行。3支管安装必须在墙面抹灰后进行。4套管安装可分两个阶段第一,室内主干管、垂直干管可先预留孔洞,管道安装时加套管;第二,基础外墙、梁柱可先安装套管,穿越楼板连接散热器的立管可先安装套管。第三节操作工艺10.3.1工艺流程:10.3.2 安装

3、准备:1认真熟悉图纸,配合土建施工进度,预留槽洞及安装预埋件。2按设计图纸画出管路的位置、管径、变径、预留口、坡向,卡架位置等施工草图,包括干管起点、末端和拐弯、节点、预留口、坐标位置等。10.3.3 干管安装:1按施工草图,进行管段的加工预制,包括:断管、套丝、上零件、调直、核对好尺寸,按环路分组编号,码放整齐。2安装卡架,按设计要求或规定间距安装。吊卡安装时,先把吊棍按坡向、顺序依次穿在型钢上,吊环按间距位置套在管上,再把管抬起穿上螺栓拧上螺母,将管固定。安装托架上的管道时,先把管就位在托架上,把第一节管装好U形卡,然后安装第二节管,以后各节管均照此进行,紧固好螺栓。3干管安装应从进户或分

4、支路点开始,装管前要检查管腔并清理干净。在丝头处涂好镯由缠好麻,一人在末端扶平管道,一人在接口处把管相对固定对准丝扣,慢慢转动入扣,用一把管钳咬住前节管件,用另一把管钳转动管至松紧适度,对准调直时的标记,要求丝扣外露23扣,并清掉麻头依此方法装完为止(管道穿过伸缩缝或过沟处,必须先穿好钢套管)。4制作牛头弯时,应焊两个90。弯头的直管,直管长度不应小于300mm,拼好后即应点焊、找平、找正后,再进行施焊。干管过墙安装分路作法见图。5分路阀门离分路点不宜过远。如分路处是系统的最低点,必须在分路阀门前加泄水丝堵。集气罐的进出水口,应开在偏下约为罐高的1/3处。丝接应与管道联接调直后安装。其放风管应

5、稳固,如不稳可装两个卡子,集气罐位于系统末端时,应装?七、吊卡。6采用焊接钢管,先把管子选好调直,清理好管膛)各管运到安装地点,安装程序从第一节开始;把管就位找正,对准管口使预留口方向准确,找直后用气焊点焊固定(管径50mm以下焊2点,管径70mm以上点焊3点),然后施焊,焊完后应保证管道正直。热水采暖供回水变径做法见图。7遇有伸缩器,应在预制时按规范要求做好预拉伸,并作好纪录。按位置固定,与管道连接好。波纹伸缩器应按要求位置安装好导向支架和固定支架。并分别安装阀门、集气罐等附属设备。8管道安装完,检查坐标、标高、预留口位置和管道变径等是否正确,然后找直,用水平尺校对复核坡度,调整合格后,再调

6、整吊卡螺栓U形卡,使其松紧适度,平正一致,最后焊牢固定卡处的止动扳。9摆正或安装好管道穿结构处的套管,填堵管洞口,预留口处应加好临时管堵。10.3.4 立管安装:1核对各层预留套管位置是否垂直,吊线、剔眼、栽卡子。将预制好的管道按编号顺序运到安装地点。2安装前先卸下阀门盖,按编号从第一节开始安装。涂铅油缠麻将立管对准接口转动入扣,一把管钳咬住管件,一把管钳拧管,拧到松紧适度,对准调直时的标记要求,丝扣外露23扣,预留口平正为止,并清净麻头。3检查立管的每个预留口标高、方向、半圆弯等是否准确、平正。将事先栽好的管卡子松开,把管放入卡内拧紧螺栓,用吊杆、线坠从第一节管开始找好垂直度,预留口必须加好

7、临时丝堵。4连接方式一致,同管径同层(段)不同部位安装管道距饰面尺寸应一致。五层以上(含五层)立干管连接直线长度15m以上,四层以下(含四层)立干管连接。103.5支管安装:1检查散热器安装位置及立管预留口是否准确。量出支管尺寸和灯叉弯的大小(散热器中心距墙与立管预留口中心距墙之差)。2配支管,按量出支管的尺寸,减去灯叉弯的量,然后断管、套丝、煨灯叉弯和调直。将灯叉弯两头抹铅油缠麻,装好油任,连接散热器,把麻头清净。3暗装或半暗装的散热器灯叉弯必须与炉片槽墙角相适应,达到美观。4用钢尺、水平尺、线坠校对支管的坡度和平行距墙尺寸,并复查立管及散热器有无移动。按设计或规定的压力进行系统试压及冲洗,

8、合格后办理验收手续,并将水泄净。5立支管变径,不宜使用铸铁补芯,应使用变径管箍或焊接法。6连接散热器的支管距散热器边距离超过300mm,应弯灯叉连接,支管距墙饰面超过50mm,应弯灯叉连接。7连接散热器支管距墙应一致。10.3.6通暖:1首先联系好热源,根据供暖面积确定通暖范围,制定通暖人员分工,检查供暖系统中的泄水阀门是否关闭,干、立、支管的阀门是否打开。2向系统内充软化水,开始先打开系统最高点的放风阀,安排专人看管。慢慢打开系统回水干管的阀门,待最高点的放风阀见水后即关闭放风阀。再开总进口的供水管阀门,高点放风阀要反复开放几次,使系统中的冷风排净为止。3正常运行半小时后,开始检查全系统,遇

9、有不热处应先查明原因,需冲洗检修时,则关闭供回水阀门泄水,然后分先后开关供回水阀门放水冲洗,冲净后再按照上述程序通暖运行,直到正常为止。4冬季通暖时,必须采取临时取暖措施,使室温保持+5。C以上才可进行。遇有热度不均,应调整各分路立管、支管上的阀门,使其基本达到平衡后,进行正式检查验收,并办理验收手续。第四节质量标准10.4.1保证项目:1隐蔽管道和整个采暖系统的水压试验结果,必须符合设计要求和施工规范规定。检验方法:检查系统或分区(段)试验记录。2管道固定支架的位置和构造必须符合设计要求和施工规范规定。检验方法:观察和对照设计图纸检查。3伸缩器的安装位置必须符合设计要求,并应按有关规定进行预

10、拉伸。检验方法:对照设计图纸检查和检查预拉伸记录。4管道的对口焊缝处及弯曲部位严禁焊接支管接口焊缝距起弯点、支、吊架边线必须大于50mmo检验方法:观察和尺量检查。5除污器过滤网的材质、规格和包扎方法必须符合设计要求和施工规范规定。检验方法:解体检查。6采暖供应系统竣工时,必须检查吹洗质量情况。检验方法:检查吹洗记录。10.4.2 一般项目:1管道的坡度应符合设计要求。检验方法:用水准仪(水平尺)、拉线和尺量检查或检查测量记录。2碳素钢管道的螺纹连接应螺纹清洁、规整,无断丝或缺丝,连接牢固,管螺纹根部外露螺纹23扣,接口处无外露油麻等缺陷。检验方法:观察或解体检查。3碳素钢管道的焊接应焊口平直

11、度、焊缝加强面符合设计规范规定,焊口面无烧穿、裂纹和明显结瘤、夹渣及气孔等缺陷、焊波均匀一致。检验方法:观察或用焊接检测尺检查。4阀门安装,其型号、规格耐压强度和严密性试验结果应符合设计要求和施工规范规定。安装位置、进出口方向正确,连接牢固紧密,启闭灵活,朝向便于使用,表面洁净。检验方法:手扳检查和检查出厂合格证。5管道支(吊托)架及管座(墩)的安装应符合以下要求:构造正确,埋设平正牢固,排列整齐,支架与管道接触紧密。检验方法:观察和手扳检查。6安装在墙壁和楼板内的套管应符合以下规定:楼板内套管顶部高出地面不少于20mmo底部与天棚面齐平,墙壁内的两端套管与饰面平。固定牢固,管口齐平,环缝均匀

12、。7管道、箱类和金属支架涂漆应符合以下规定:油漆种类和涂刷遍数符合设计要求,附着良好,无脱皮、起泡和漏涂,漆膜厚度均匀,色泽一致,无流淌及污染现象。检验方法:观察检查。10.4.3 允许偏差项目:室内采暖管道安装的允许偏差和检验方法见表。室内采暖管道安装的允许偏差和检验方法表(mm)项次项目允许偏差检查方法国标企标长城标1水平管道纵横方向弯曲(mm)每Im管径100111拉线和尺量检查管径1001.51.5全长(25m以上)管径100管径10025202立管垂直度(mm)每Im222吊线和尺量检查全长(5m以上)弯管椭圆率Dmax-Dmin/Dmax管径10010%8%用外卡钳和尺量管径100

13、8%6%折皱不平度(mm)管径1003管径1005410.4.4 室内为初装,套管、管道应预留精装地(墙)饰面的高度和厚度。检验方法:尺量检查。第五节成品保护10.5.1 安装好的管道不得用做吊拉负荷及做支撑,也不得做蹬踩。10.5.2 搬运材料、机具及施焊时,要有具体防护措施,不得将已做好的墙面和地面弄脏、砸坏。10.5.3 管道安装好后,应将阀门的手轮卸下,保管好,竣工时统一装好。第六节应注意的质量问题10.6.1 管道坡度不均匀。造成的原因是安装干管后又开口,接口以后不调直,或吊卡松紧不一致,立管卡子未拧紧,灯叉弯不平,及管道分路预制时,没有进行联接调查。10.6.2 立管不垂直,主要因支管尺寸不准,推、拉立管造成。分层立管上下不对正,距墙不一致,主要是剔板洞时,不吊线而造戍。10.6.3 支管灯叉弯上下不一致,主要原因是煨弯的大小不同,角度不均,长短不一造成。10.6.4 管在过墙两侧或预制板下面外露,原因是套管过长或钢套管没焊架铁造成。10.6.5 头清理不净,原因是操作人员未及时清理造成。10.6.6 试压及通暖时,管道被堵塞。主要是安装时,预留口没装临时堵,掉进杂物造成。
