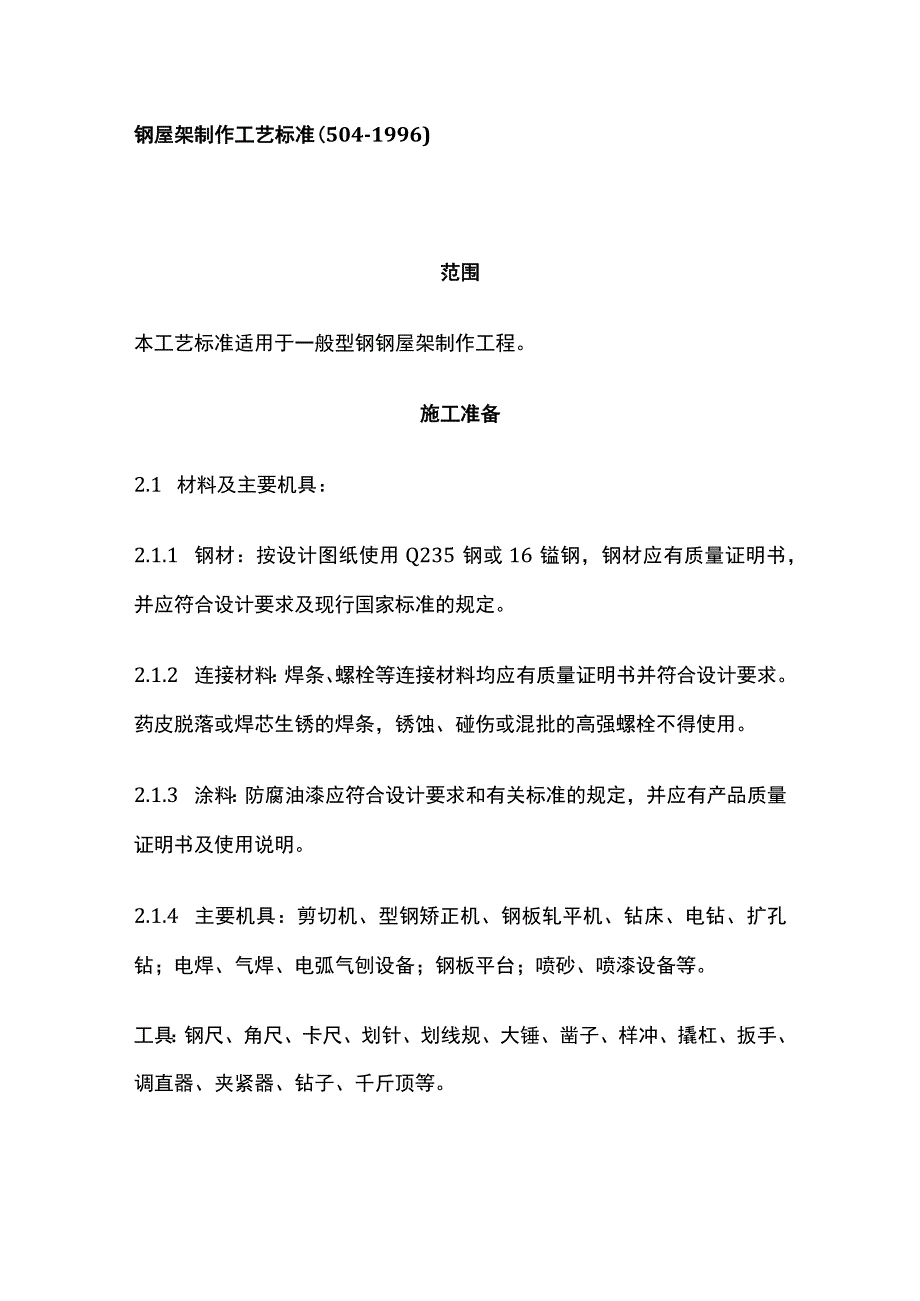

1、钢屋架制作工艺标准(504-1996)范围本工艺标准适用于一般型钢钢屋架制作工程。施工准备2.1 材料及主要机具：2.1.1 钢材：按设计图纸使用Q235钢或16镒钢，钢材应有质量证明书，并应符合设计要求及现行国家标准的规定。2.1.2 连接材料：焊条、螺栓等连接材料均应有质量证明书并符合设计要求。药皮脱落或焊芯生锈的焊条，锈蚀、碰伤或混批的高强螺栓不得使用。2.1.3 涂料：防腐油漆应符合设计要求和有关标准的规定，并应有产品质量证明书及使用说明。2.1.4 主要机具：剪切机、型钢矫正机、钢板轧平机、钻床、电钻、扩孔钻；电焊、气焊、电弧气刨设备；钢板平台；喷砂、喷漆设备等。工具：钢尺、角尺、卡

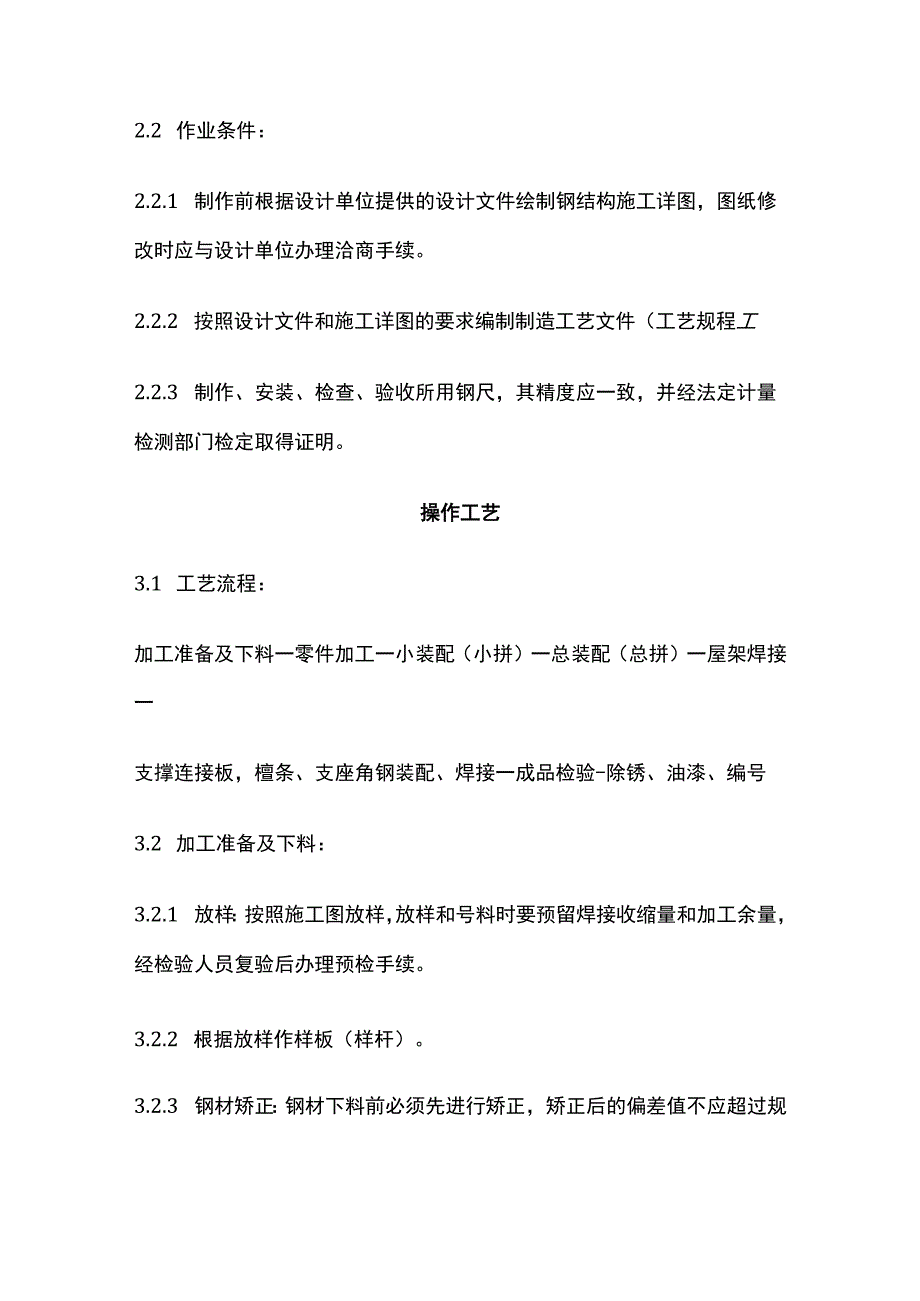

2、尺、划针、划线规、大锤、凿子、样冲、撬杠、扳手、调直器、夹紧器、钻子、千斤顶等。2.2 作业条件：2.2.1 制作前根据设计单位提供的设计文件绘制钢结构施工详图，图纸修改时应与设计单位办理洽商手续。2.2.2 按照设计文件和施工详图的要求编制制造工艺文件（工艺规程工2.2.3 制作、安装、检查、验收所用钢尺，其精度应一致，并经法定计量检测部门检定取得证明。操作工艺3.1 工艺流程：加工准备及下料一零件加工一小装配（小拼）一总装配（总拼）一屋架焊接一支撑连接板，檀条、支座角钢装配、焊接一成品检验-除锈、油漆、编号3.2 加工准备及下料：3.2.1 放样：按照施工图放样，放样和号料时要预留焊接收缩

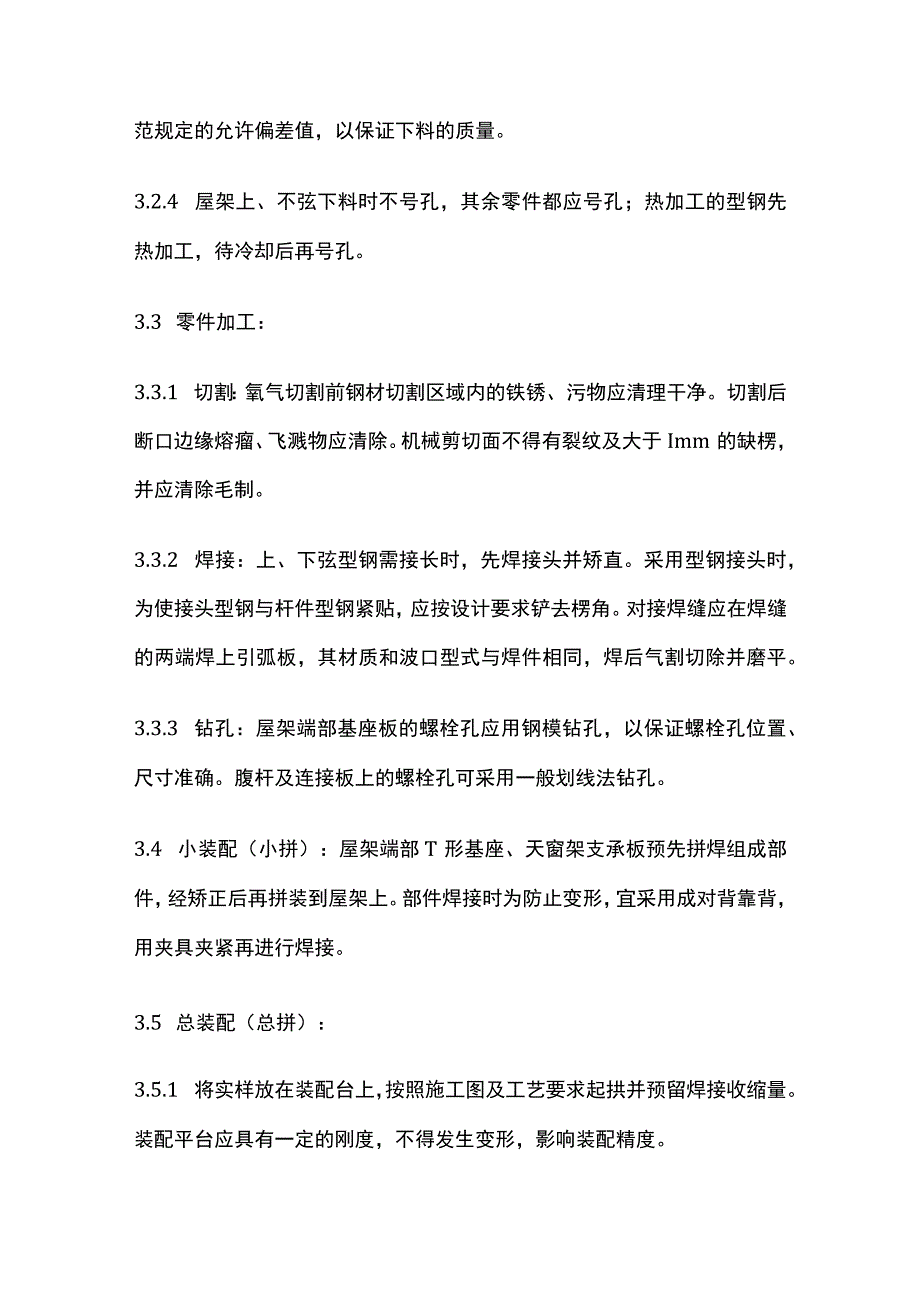

3、量和加工余量，经检验人员复验后办理预检手续。3.2.2 根据放样作样板（样杆）。3.2.3 钢材矫正：钢材下料前必须先进行矫正，矫正后的偏差值不应超过规范规定的允许偏差值，以保证下料的质量。3.2.4 屋架上、不弦下料时不号孔，其余零件都应号孔；热加工的型钢先热加工，待冷却后再号孔。3.3 零件加工：3.3.1 切割：氧气切割前钢材切割区域内的铁锈、污物应清理干净。切割后断口边缘熔瘤、飞溅物应清除。机械剪切面不得有裂纹及大于Imm的缺楞，并应清除毛制。3.3.2 焊接：上、下弦型钢需接长时，先焊接头并矫直。采用型钢接头时，为使接头型钢与杆件型钢紧贴，应按设计要求铲去楞角。对接焊缝应在焊缝的两端
4、焊上引弧板，其材质和波口型式与焊件相同，焊后气割切除并磨平。3.3.3 钻孔：屋架端部基座板的螺栓孔应用钢模钻孔，以保证螺栓孔位置、尺寸准确。腹杆及连接板上的螺栓孔可采用一般划线法钻孔。3.4 小装配（小拼）：屋架端部T形基座、天窗架支承板预先拼焊组成部件，经矫正后再拼装到屋架上。部件焊接时为防止变形，宜采用成对背靠背，用夹具夹紧再进行焊接。3.5 总装配（总拼）：3.5.1 将实样放在装配台上，按照施工图及工艺要求起拱并预留焊接收缩量。装配平台应具有一定的刚度，不得发生变形，影响装配精度。3.5.2 按照实样将上弦、下弦、腹杆等定位角钢搭焊在装配台上。3.5.3 把上、下弦垫板及节点连接板放
5、在实样上，对号入座，然后将上、下弦放在连接板上，使其紧靠定位角钢。半片屋架杆件全部摆好后，按照施工图核对无误，即可定位点焊。354点焊好的半片屋架翻转180。,以这半片屋架作模胎复制装配屋架。3.5.5 在半片屋架模胎上放垫板、连接板及基座板。基座板及屋架天窗支座、中间竖杆应用带孔的定位板用螺栓固定，以保证构件尺寸的准确。3.5.6 将上、下弦及腹杆放在连接板及垫板上，用夹具夹紧，进行定位点焊。3.5.7 将模胎上已点焊好的半片屋架翻转180oz即可将另一面上、下弦和腹杆放在连接板和垫板上,使型钢背对齐用夹具夹紧,进行定位点焊，点焊完毕整桶屋架总装配即完成，其余屋架的装配均按上述顺序重复进行。
6、3.6 屋架焊接：3.6.1 焊工必须有岗位合格证。安排焊工所担任的焊接工作应与焊工的技术水平相适应。3.6.2 焊接前应复查组装质量和焊缝区的处理情况，修整后方能施焊。3.6.3 焊接顺序：先焊上、下弦连接板外侧焊缝，后焊上、下弦连接板内侧焊缝，再焊连接板与腹杆焊缝；最后焊腹杆、上弦、下弦之间的垫板。屋架一面全部焊完后翻转，进行另一面焊接，其焊接JII序相同。3.7 支撑连接板、柳条支座角钢的装配，焊接：用样杆划出支撑连接板的位置，将支撑连接板对准位置装配并定位点焊。用样杆同样划出角钢位置，并将装配处的焊缝铲平，将榄条支座角钢放在装配位置上并定位点焊。全部装配完毕，即开始焊接檀条支座角钢、支
7、撑连接板。焊完后，应清除熔渣及飞溅物。在工艺规定的焊缝及部位上,打上焊工钢印代号。3.8 成品检验：3.8.1 焊接全部完成,焊缝冷却24h之后,全部做外观检查并做出记录。I、11级焊缝应作超声波探伤。3.8.2 用高强螺栓连接时，须将构件摩擦面进行喷砂处理，并做六组试件，其中三组出厂时发至安装地点，供复验摩擦系数使用。3.8.3 按照施工图要求和施工规范规定，对成品外形几何尺寸进行检查验收,逐棉屋架做好记录。3.9 除锈、油漆、编号：3.9.1 成品经质量检验合格后进行除锈，除锈合格后进行油漆。3.9.2 涂料及漆膜厚度应符合设计要求或施工规范的规定。以肢型钢内侧的油漆不得漏涂。3.9.3
8、在构件指定的位置上标注构件编号。质量标准4.1 保证项目：4.1.1 钢屋架制作进行评定前，先进行焊接及螺栓连接质量评定，符合标准规定后方可进行。4.1.2 钢材的品种、规格、型号和质量，必须符合设计要求及有关标准的规定。4.1.3 钢材切割面必须无裂纹、夹渣分层和大于Imm的缺楞。4.2 基本项目：4.2.1 构件外观表面无明显的凹面和损伤，划痕深度不大于0.5mm0焊疤、飞溅物、毛刺应清理干净。4.2.2 螺栓孔光滑，无毛刺，孔壁垂直度偏差不大于板厚的2%,孔圆度偏差不大于1%。4.3 允许偏差项目，见表5-12o项次项目允许偏差(mm)检验方法屋架最外端两个孔或两端L24m+3-7支承面
9、最外侧距离L24m+5-10用钢尺检查2屋架跨中高度10设计未要求起拱+10-5设计要求起拱L5000用拉线、钢尺检查4相邻节间弦杆的弯曲L/10005固定檄条的连接件间距56支承面到第一个安装孔距17节点杆件轴线交点错位3划线后，用钢尺检查注：L为屋架长度;I为弦杆在相邻节点间距离。成品保护5.1 堆放构件时，地面必须垫平，避免支点受力不均。屋架吊点、支点应合理；宜立放，以防止由于侧面刚度差而产生下挠或扭曲。5.2 钢结构构件应涂防锈底漆，编号不得损坏。应注意的质量问题6.1 构件运输、堆放变形：运输、堆放时，垫点不合理，上、下垫木不在一条垂直线上，或由于场地沉陷等原因造成变形。如发生变形，
10、应根据情况采用千斤顶、氧-乙块火焰加热或用其它工具矫正。6.2 构件扭曲：拼装时节点处型钢不吻合，连接处型钢与节点板间缝隙大于3mm,应予矫正，拼装时用夹具夹紧。长构件应拉通线，符合要求后再定位焊固定。长构件翻身时由于刚度不足有可能产生变形，这时应事先进行临时加固。6.3 起拱不符合要求：钢屋架拼装时，应严格检查拼装点角度，采取措施消除焊接收缩量的影响，并加以控制，避免产生累计误差。6.4 焊接变形：应采用合理的焊接Jl质序及焊接工艺（包括焊接电流、速度、方向等）或采用夹具、胎具将构件固定，然后再进行焊接，以防止焊接后翘曲变形。6.5 跨度不准：制作、吊装、检查应用统一精度的钢尺。严格检查构件制作尺寸，不允许超过允许偏差。质量记录本工艺标准应具备以下质量记录：7.1 钢材、连接材料、和涂装材料的质量证明、试验报告。7.2 钢构件出厂合格证。7.3 主要构件验收记录。7.4 设计变更及技术处理洽商记录。7.5 焊缝超声波探伤报告、摩擦面抗滑移系数试验报告、涂层检测记录。7.6 构件发运及包装清单。
