《铸造车间各工种安全操作制度.docx》由会员分享，可在线阅读，更多相关《铸造车间各工种安全操作制度.docx（3页珍藏版）》请在第壹文秘上搜索。

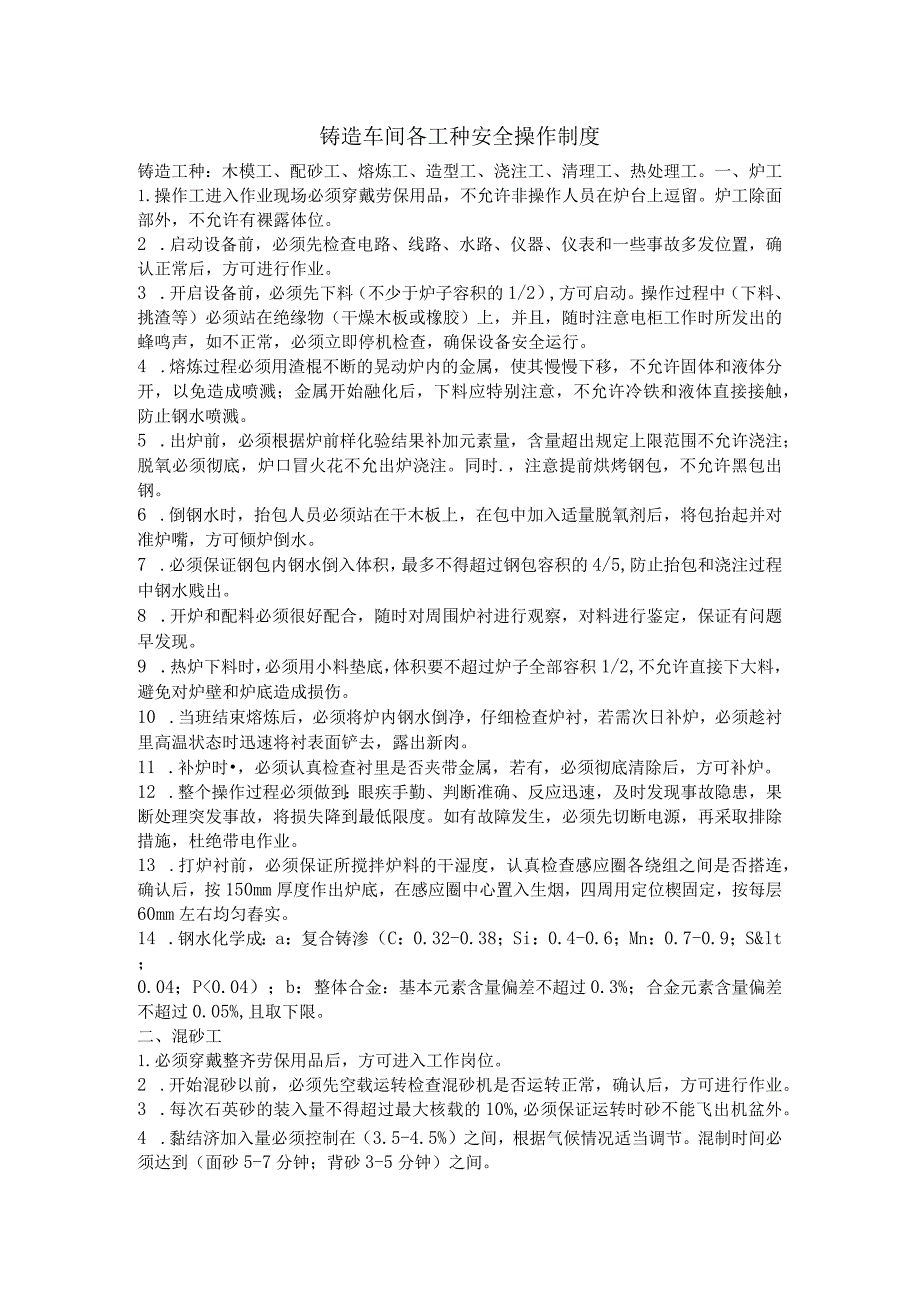

1、铸造车间各工种安全操作制度铸造工种：木模工、配砂工、熔炼工、造型工、浇注工、清理工、热处理工。一、炉工1.操作工进入作业现场必须穿戴劳保用品，不允许非操作人员在炉台上逗留。炉工除面部外，不允许有裸露体位。2 .启动设备前，必须先检查电路、线路、水路、仪器、仪表和一些事故多发位置，确认正常后，方可进行作业。3 .开启设备前，必须先下料（不少于炉子容积的1/2）,方可启动。操作过程中（下料、挑渣等）必须站在绝缘物（干燥木板或橡胶）上，并且，随时注意电柜工作时所发出的蜂鸣声，如不正常，必须立即停机检查，确保设备安全运行。4 .熔炼过程必须用渣棍不断的晃动炉内的金属，使其慢慢下移，不允许固体和液体分开
2、，以免造成喷溅；金属开始融化后，下料应特别注意，不允许冷铁和液体直接接触，防止钢水喷溅。5 .出炉前，必须根据炉前样化验结果补加元素量，含量超出规定上限范围不允许浇注；脱氧必须彻底，炉口冒火花不允出炉浇注。同时.，注意提前烘烤钢包，不允许黑包出钢。6 .倒钢水时，抬包人员必须站在干木板上，在包中加入适量脱氧剂后，将包抬起并对准炉嘴，方可倾炉倒水。7 .必须保证钢包内钢水倒入体积，最多不得超过钢包容积的4/5,防止抬包和浇注过程中钢水贱出。8 .开炉和配料必须很好配合，随时对周围炉衬进行观察，对料进行鉴定，保证有问题早发现。9 .热炉下料时，必须用小料垫底，体积要不超过炉子全部容积1/2,不允许
3、直接下大料，避免对炉壁和炉底造成损伤。10 .当班结束熔炼后，必须将炉内钢水倒净，仔细检查炉衬，若需次日补炉，必须趁衬里高温状态时迅速将衬表面铲去，露出新肉。11 .补炉时，必须认真检查衬里是否夹带金属，若有，必须彻底清除后，方可补炉。12 .整个操作过程必须做到：眼疾手勤、判断准确、反应迅速，及时发现事故隐患，果断处理突发事故，将损失降到最低限度。如有故障发生，必须先切断电源，再采取排除措施，杜绝带电作业。13 .打炉衬前，必须保证所搅拌炉料的干湿度，认真检查感应圈各绕组之间是否搭连，确认后，按150mm厚度作出炉底，在感应圈中心置入生烟，四周用定位楔固定，按每层60mm左右均匀舂实。14
4、.钢水化学成：a：复合铸渗（C：0.32-0.38；Si：0.4-0.6；Mn：0.7-0.9；S<；0.04；P0.04）；b：整体合金：基本元素含量偏差不超过0.3%；合金元素含量偏差不超过0.05%,且取下限。二、混砂工1.必须穿戴整齐劳保用品后，方可进入工作岗位。2 .开始混砂以前，必须先空载运转检查混砂机是否运转正常，确认后，方可进行作业。3 .每次石英砂的装入量不得超过最大核载的10%,必须保证运转时砂不能飞出机盆外。4 .黏结济加入量必须控制在（3.5-4.5%）之间，根据气候情况适当调节。混制时间必须达到（面砂5-7分钟；背砂3-5分钟）之间。5 .面砂和背砂交换混制时，必

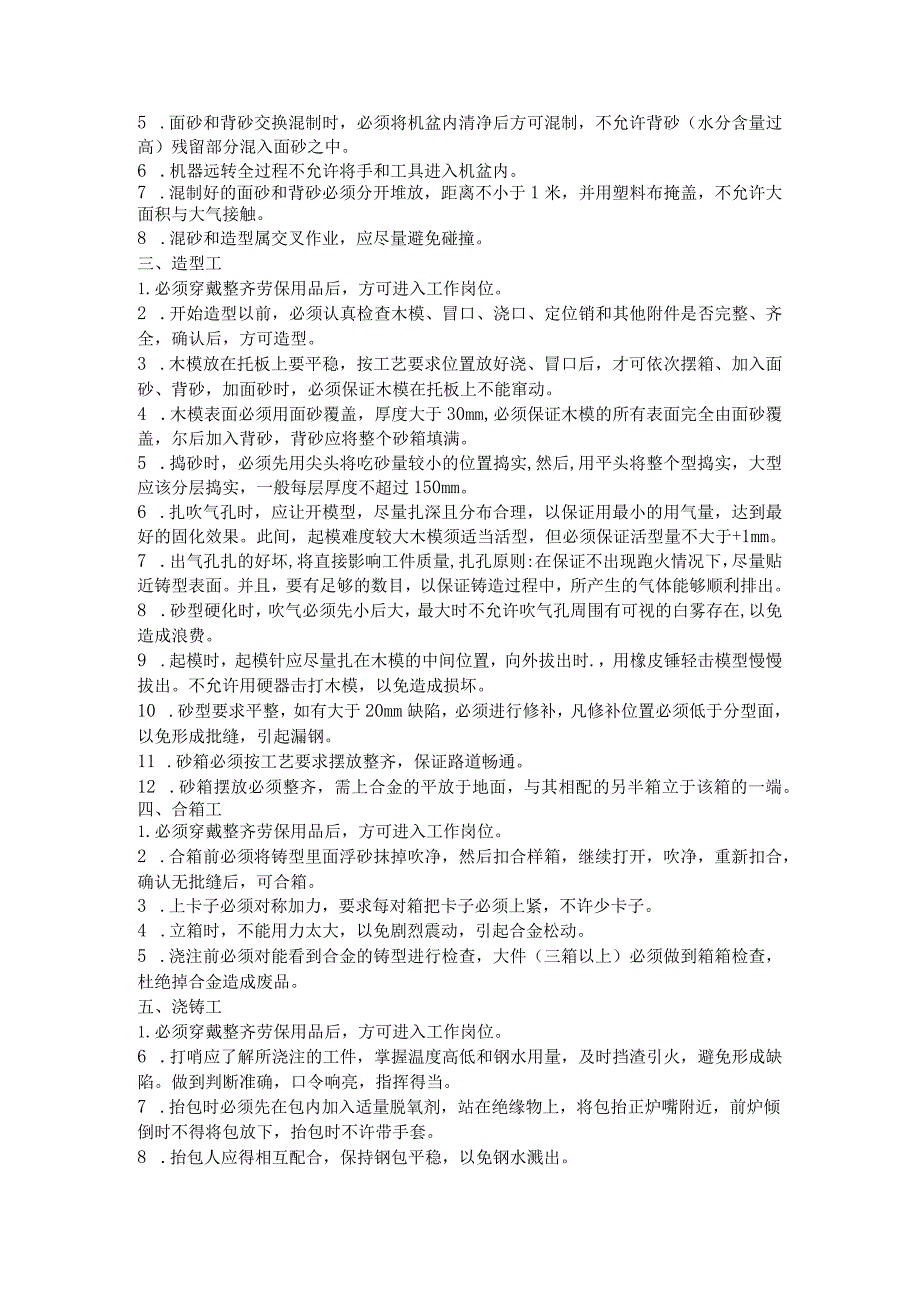

5、须将机盆内清净后方可混制，不允许背砂（水分含量过高）残留部分混入面砂之中。6 .机器远转全过程不允许将手和工具进入机盆内。7 .混制好的面砂和背砂必须分开堆放，距离不小于1米，并用塑料布掩盖，不允许大面积与大气接触。8 .混砂和造型属交叉作业，应尽量避免碰撞。三、造型工1.必须穿戴整齐劳保用品后，方可进入工作岗位。2 .开始造型以前，必须认真检查木模、冒口、浇口、定位销和其他附件是否完整、齐全，确认后，方可造型。3 .木模放在托板上要平稳，按工艺要求位置放好浇、冒口后，才可依次摆箱、加入面砂、背砂，加面砂时，必须保证木模在托板上不能窜动。4 .木模表面必须用面砂覆盖，厚度大于30mm,必须保证
6、木模的所有表面完全由面砂覆盖，尔后加入背砂，背砂应将整个砂箱填满。5 .捣砂时，必须先用尖头将吃砂量较小的位置捣实,然后,用平头将整个型捣实，大型应该分层捣实，一般每层厚度不超过150mm。6 .扎吹气孔时，应让开模型，尽量扎深且分布合理，以保证用最小的用气量，达到最好的固化效果。此间，起模难度较大木模须适当活型，但必须保证活型量不大于+1mm。7 .出气孔扎的好坏,将直接影响工件质量,扎孔原则:在保证不出现跑火情况下，尽量贴近铸型表面。并且，要有足够的数目，以保证铸造过程中，所产生的气体能够顺利排出。8 .砂型硬化时，吹气必须先小后大，最大时不允许吹气孔周围有可视的白雾存在,以免造成浪费。9
7、 .起模时，起模针应尽量扎在木模的中间位置，向外拔出时.，用橡皮锤轻击模型慢慢拔出。不允许用硬器击打木模，以免造成损坏。10 .砂型要求平整，如有大于20mm缺陷，必须进行修补，凡修补位置必须低于分型面，以免形成批缝，引起漏钢。11 .砂箱必须按工艺要求摆放整齐，保证路道畅通。12 .砂箱摆放必须整齐，需上合金的平放于地面，与其相配的另半箱立于该箱的一端。四、合箱工1.必须穿戴整齐劳保用品后，方可进入工作岗位。2 .合箱前必须将铸型里面浮砂抹掉吹净，然后扣合样箱，继续打开，吹净，重新扣合，确认无批缝后，可合箱。3 .上卡子必须对称加力，要求每对箱把卡子必须上紧，不许少卡子。4 .立箱时，不能用

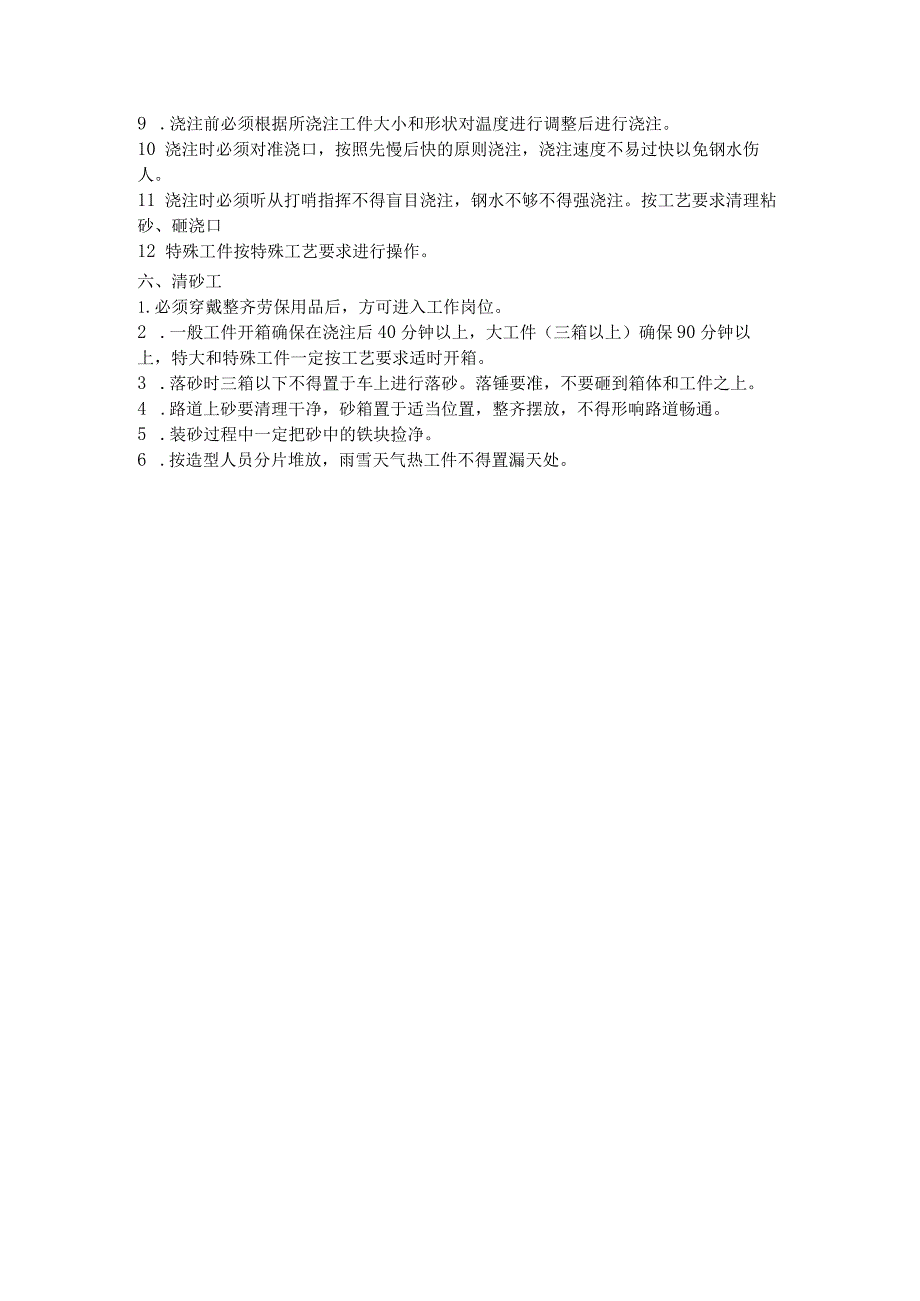

8、力太大，以免剧烈震动，引起合金松动。5 .浇注前必须对能看到合金的铸型进行检查，大件（三箱以上）必须做到箱箱检查，杜绝掉合金造成废品。五、浇铸工1.必须穿戴整齐劳保用品后，方可进入工作岗位。6 .打哨应了解所浇注的工件，掌握温度高低和钢水用量，及时挡渣引火，避免形成缺陷。做到判断准确，口令响亮，指挥得当。7 .抬包时必须先在包内加入适量脱氧剂，站在绝缘物上，将包抬正炉嘴附近，前炉倾倒时不得将包放下，抬包时不许带手套。8 .抬包人应得相互配合，保持钢包平稳，以免钢水溅出。9 .浇注前必须根据所浇注工件大小和形状对温度进行调整后进行浇注。10 浇注时必须对准浇口，按照先慢后快的原则浇注，浇注速度不易过快以免钢水伤人。11 浇注时必须听从打哨指挥不得盲目浇注，钢水不够不得强浇注。按工艺要求清理粘砂、砸浇口12 特殊工件按特殊工艺要求进行操作。六、清砂工1.必须穿戴整齐劳保用品后，方可进入工作岗位。2 .一般工件开箱确保在浇注后40分钟以上，大工件（三箱以上）确保90分钟以上，特大和特殊工件一定按工艺要求适时开箱。3 .落砂时三箱以下不得置于车上进行落砂。落锤要准，不要砸到箱体和工件之上。4 .路道上砂要清理干净，砂箱置于适当位置，整齐摆放，不得形响路道畅通。5 .装砂过程中一定把砂中的铁块捡净。6 .按造型人员分片堆放，雨雪天气热工件不得置漏天处。
