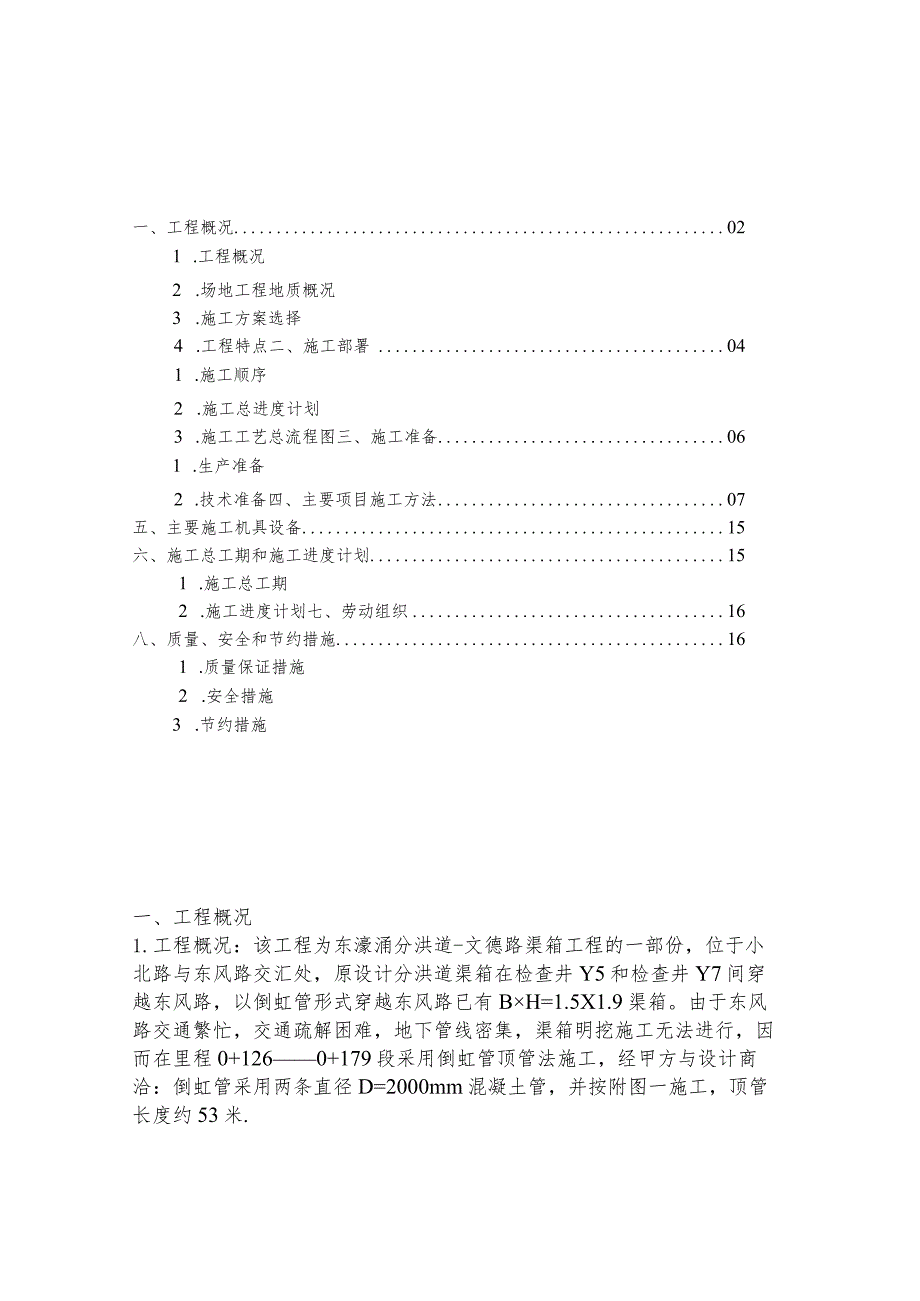

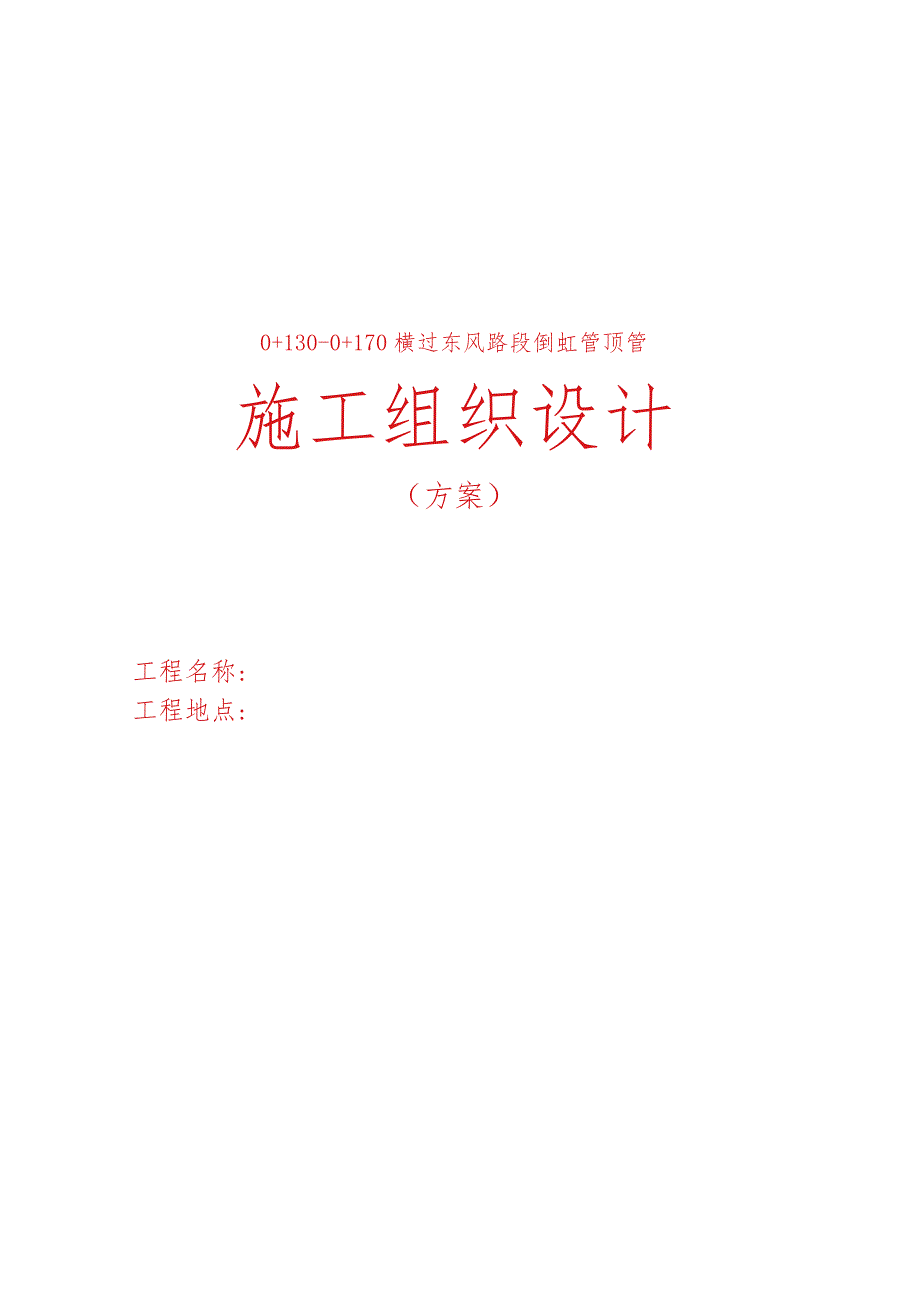

1、0+130-0+170横过东风路段倒虹管顶管施工组织设计（方案）工程名称:工程地点:一、工程概况021 .工程概况2 .场地工程地质概况3 .施工方案选择4 .工程特点二、施工部署041 .施工顺序2 .施工总进度计划3 .施工工艺总流程图三、施工准备061 .生产准备2 .技术准备四、主要项目施工方法07五、主要施工机具设备15六、施工总工期和施工进度计划151 .施工总工期2 .施工进度计划七、劳动组织16八、质量、安全和节约措施161 .质量保证措施2 .安全措施3 .节约措施一、工程概况1.工程概况：该工程为东濠涌分洪道-文德路渠箱工程的一部份，位于小北路与东风路交汇处，原设计分洪道渠

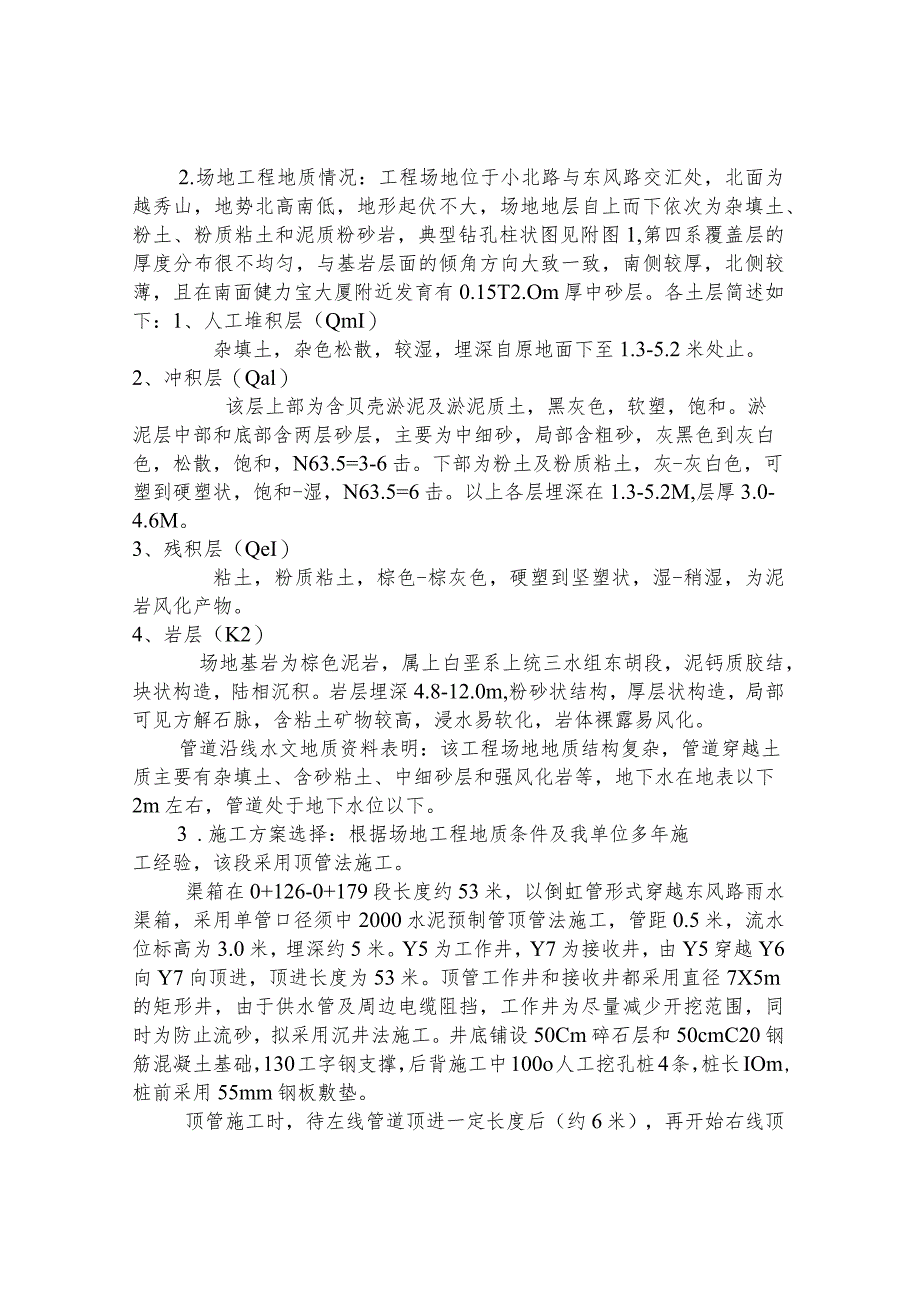

2、箱在检查井Y5和检查井Y7间穿越东风路，以倒虹管形式穿越东风路已有BH=1.5X1.9渠箱。由于东风路交通繁忙，交通疏解困难，地下管线密集，渠箱明挖施工无法进行，因而在里程0+1260+179段采用倒虹管顶管法施工，经甲方与设计商洽：倒虹管采用两条直径D=2000mm混凝土管，并按附图一施工，顶管长度约53米.2.场地工程地质情况：工程场地位于小北路与东风路交汇处，北面为越秀山，地势北高南低，地形起伏不大，场地地层自上而下依次为杂填土、粉土、粉质粘土和泥质粉砂岩，典型钻孔柱状图见附图1,第四系覆盖层的厚度分布很不均匀，与基岩层面的倾角方向大致一致，南侧较厚，北侧较薄，且在南面健力宝大厦附近发育
3、有0.15T2.Om厚中砂层。各土层简述如下：1、人工堆积层（QmI）杂填土，杂色松散，较湿，埋深自原地面下至1.3-5.2米处止。2、冲积层（Qal）该层上部为含贝壳淤泥及淤泥质土，黑灰色，软塑，饱和。淤泥层中部和底部含两层砂层，主要为中细砂，局部含粗砂，灰黑色到灰白色，松散，饱和，N63.5=3-6击。下部为粉土及粉质粘土，灰-灰白色，可塑到硬塑状，饱和-湿，N63.5=6击。以上各层埋深在1.3-5.2M,层厚3.0-4.6M。3、残积层（QeI）粘土，粉质粘土，棕色-棕灰色，硬塑到坚塑状，湿-稍湿，为泥岩风化产物。4、岩层（K2）场地基岩为棕色泥岩，属上白垩系上统三水组东胡段，泥钙质胶
4、结，块状构造，陆相沉积。岩层埋深4.8-12.0m,粉砂状结构，厚层状构造，局部可见方解石脉，含粘土矿物较高，浸水易软化，岩体裸露易风化。管道沿线水文地质资料表明：该工程场地地质结构复杂，管道穿越土质主要有杂填土、含砂粘土、中细砂层和强风化岩等，地下水在地表以下2m左右，管道处于地下水位以下。3 .施工方案选择：根据场地工程地质条件及我单位多年施工经验，该段采用顶管法施工。渠箱在0+126-0+179段长度约53米，以倒虹管形式穿越东风路雨水渠箱，采用单管口径须中2000水泥预制管顶管法施工，管距0.5米，流水位标高为3.0米，埋深约5米。Y5为工作井，Y7为接收井，由Y5穿越Y6向Y7向顶进
5、，顶进长度为53米。顶管工作井和接收井都采用直径7X5m的矩形井，由于供水管及周边电缆阻挡，工作井为尽量减少开挖范围，同时为防止流砂，拟采用沉井法施工。井底铺设50Cm碎石层和50cmC20钢筋混凝土基础，130工字钢支撑，后背施工中100o人工挖孔桩4条，桩长IOm,桩前采用55mm钢板敷垫。顶管施工时，待左线管道顶进一定长度后（约6米），再开始右线顶管的施工。考虑到渠箱与顶管交叉施工，以及施工场地、工期限制，顶管无场地出泥，拟在0+118-0+123段搭设施工平台，平台高1米，长3米，宽7米，施工平台搭设图见附图六。本工程倒虹管顶管长度共53米。须2000X2000混凝土管54节。7X5米
6、顶管工作井和接收井各1座。顶管施工完毕后在工作井和接收井内分别砖砌检查井各1座。另外为了驳接东风路渠箱，在顶管施工完成后，于顶管接收井内顶进2000混凝土管与东风路渠箱检查井相接，顶管长度约10米。由于顶管施工时对地基几乎没有扰动，因此不需进行地基处理。4 .工程特点：地质结构复杂，埋置深、工作场地位于东风路和小北路，地下管线及构筑物众多，施工难度较大，工期较紧，整个工程包括准备工作要求八月下旬完成，要求认真做好施工准备工作。为保证工程顺利进行，应考虑各种不利因素条件下工程施工时如工作面通风、排水、衬砌的技术措施和各种事故如管道及竖井补漏、工作面塌方处理方法，制订合理技术措施，精心组织施工，以
7、确保优质、高速、顺利完成施工任务。二、施工部署根据工程场地管线较多，地质条件复杂，工期较紧的特点，采取顶管工作井和接收井同时施工，工作并完成后，两条管道同时顶管施工，再利用顶管工作井和接收井施工Y5和Y7检查井的顺序施工，以缩短工期。在顶管施工完毕后，采用顶管方式施工2000混凝土连接管，水泥管采用江村或顺德陈村水泥制品厂生产的水泥管.1 .施工顺序顶管施工采用人工掘进顶管施工，人工挖土，小型手推车运土，卷扬机垂直提升出土。如遇流砂层，则将工具管密封，加气排水，水力出泥。施工顺序为：先施工顶进工作井Y5和接收井Y7,再进行管道顶进，后在工作井和接收井中砌检查井各一座，最后封闭东风路渠箱，用顶管
8、法施工连接井。2 .施工总进度计划本工程进度计划要求在八月下旬建成，在计划安排上尽量使各工序相互衔接，各项工作同时展开。工程总进度计划安排见施工进度计划表。三、施工准备工作1 .生产准备进行施工测量和放线工作。确定管线范围内及施工用地内所有障碍物，如管线、电线杆、高架桥墩等的准确位置。现场调查顶管地段内主要障碍物有排水管、供水管、水掣井、电力电讯管道和渠箱位置和标高，地面交通情况较复杂。按施工平面布置图修建临时设施，安装临时用水、用电线路，并试水、试电、修好临时排水沟。订购所需铁井盖、井圈。进行顶管所用非标准设备的安装。2 .技术准备组织现场施工人员学习，审查施工图纸和进行各专业图纸会审，进行
9、设计要求和施工技术交底。编制好顶管施工工艺卡，做好顶管施工人员的再培训工作。绘制临时工程及施工非标准设备工具图纸。四、主要项目施工方法顶管法是依靠人工或机械在管内端部挖掘土壤，然后在工作坑内借助顶进设备，把敷设的管子按设计中线和高程的要求顶入，并用水力或小车将士从管中运出。掘进顶管采用企口钢筋混凝土管。1.管节与接头由于本管道为污水管道，为防止污水渗漏和地下水涌入，管节间必须有可靠的防水措施。顶管管材采用企口加强型钢筋混凝土管，双层钢筋网在端部加密。接头采用形钢板套环。钢套环厚度6毫米，管端面安装“0”形橡胶止水环，顶进完毕后填塞环氧树脂砂浆。2、工作坑的布置工作坑是顶管施工的工作场所。其位置
10、可根据以下条件确定：根据管线设计，工作坑可选在检查井处；单向顶进时，应选在管道下游端，以利排水；考虑地形和土质情况，有无可利用的原土后背；工作坑与可能穿越的建筑物要有一定安全距离；距水、电源较近的地方等。根据施工现场实际情况，拟设顶管工作井一个，接收井一个。3、工作坑的尺寸工作坑应有足够的空间和工作面，保证下管、安装顶进设备和操作间距，坑底长、宽尺寸可按如下公式计算：底宽W=D+（2.43.2）式中伊工作坑底宽度（m）;D-一被顶进管子外径（m）;底长1.=L+L?+L3+L.+式中L工作坑底长（m）;Z1一一管子顶进后，尾端压在导轨上的最小长度，混凝土管一般留O.3mo1.?一一每节管子长度
11、（In）;U出土工作间隙，根据出土工具确定，一般为1.01. 5m；0千斤顶长度（m）Z5后背所占工作坑厚度（In）。考虑到坑内后背采用人工挖孔桩和混凝土墩，受力面铺设钢板，壁后灌注水泥浆加固，本工程工作井Y5和接收井Y7采用6X4m矩形井，井内设集水坑。4、工作井的施工顶管法施工的工作坑，它作为临时施工过程进、出口以及建成永久性地下管线检查井。工作井采用沉井法施工。考虑到此处地下水位较高，且井穿透砂层，为防止流砂，采用不排水下沉的施工方法，必要时还可向井内注水，使井内水位稍高于地下水位。为防止井筒倾斜，挖土时注意对称均衡挖土。且锅底深度不应超过0.5米。待下沉到施工所需高程时，立即在水下封底
12、。封底时，先铺垫碎石垫层和进行混凝土垫层的水下浇筑，并留钢封水管，待混凝土达到应有强度后将水抽去，封闭钢封水管，再做底板。沉井过程中常见问题的处理(1)井筒倾斜的观测及校正：由于刃脚下面的土质不均匀井壁四周的土压力不均衡，挖土操作不对称以及刃脚下有障碍物，可能造成井筒倾斜。因此在沉井过程中，必须随时观测倾斜情况。采用垂球观测的方法。由于井筒内四周挖土不均或土质不均，地耐力不一致导致的井筒倾斜，可采用挖土的方法加以校正。即在下沉较慢的一侧多挖土。如此法不足以校正时，可在井筒外壁一边开挖土放，相对一边回填土方。此外还可以采用加载的方法加以校正。(2)井筒不沉或突沉如井壁四周的土不易下滑导致下沉缓慢
13、或不能下沉时，采用高压水枪进行冲射，水枪沿井壁布置，冲动刃脚部分的土，使井下沉。若是由于障碍物阻挡，则挖去障碍物。为防止突沉，锅底开挖深度一般不得超过0.5米。(3)井筒裂缝由于井筒四周土压力不均，挖土时遇到障碍物支撑井筒的若干点而混凝土强度较低都有可能产生裂缝。因此，施工时应使井筒达到规定强度后，方可下沉。也可在方便挖土的前提下在井筒内安设支撑。井筒产生裂缝后，必须在井筒外面挖土，减少该向的土压力，或拆除障碍物，防止裂缝继续扩大。同时用水泥沙浆，环氧树脂或其他补强材料涂抹裂缝进行补救。(4)沉井的抗浮由于沉井位于地下含水层内，可能产生上浮。施工过程中，可以采取增加构筑物的附加荷载，增加下沉摩
14、阻力，减少刃脚开挖深度，防止地面水流入等措施抗浮。封底时结构重量为：w=184吨封底时水位约3米，浮力为：w水二128吨结构重量大于浮力，符合抗浮要求。Ww*5、工作坑导轨设置及基础加固工作坑底可根据土质、管子重量及地下水情况，做好基础，以防止工作坑底下沉，导致管子顶进位置的偏差。导轨的作用是引导管子按设计的中心线和坡度顶进，保证管子在顶入土之前位置正确。导轨安装牢固与准确对管子的顶进质量影响较大，因此，安装导轨必须符合污水管中心、高程和坡度的要求。本工程采用38kg钢轨作导轨。基础采用钢筋混凝土基础，当工作坑底土质松软，有地下水时，应采用C20混凝土封底，厚度为3050cm,混凝土底板漏水处
15、应灌注水泥浆。6、顶管工程力学参数确定顶管过程是一个复杂的力学过程，它涉及材料力学、岩土力学、流体力学、弹塑性力学等诸多学科。但顶管计算的根本问题是要估算顶管的推力和后背承载能力。顶管的推力就是顶管过程管道受的阻力，包括工具管切土正压力、管壁摩擦阻力及工具管气水压力。工具管切土正压力：与土层密实度、土层含水量、工具管格栅形态及管内挖土状况有关。根据有关工程统计资料，软土层一般为20-30tm2,硬土层通常在30-60t112。大于40tm2时表明土质较好，可考虑取消格栅，采用开敞式工具管。Fd其中回一顶管正阻力(t)S一顶管正面积(眉代一顶管正阻力系数(t11)2)(2)管壁摩擦阻力：管壁与土间摩擦系数及土压力大小有关。根据有关工程统计资料，管壁摩擦阻力一般在lOOVOOkg/m?之间。通常减少管壁摩擦阻力的措施有：管壁与泥土间加泥浆套减阻，使管外壁形态规则和表面光洁、减少管道拐弯等。泥水平衡压力：在封闭的冲泥舱内加泥水压力平衡地下水压力，是防止泥砂涌入的重要方法。泥水压力一定要合理。压力过小，大量的泥砂涌入，会造成路面破坏，压力过大，会增大主千
