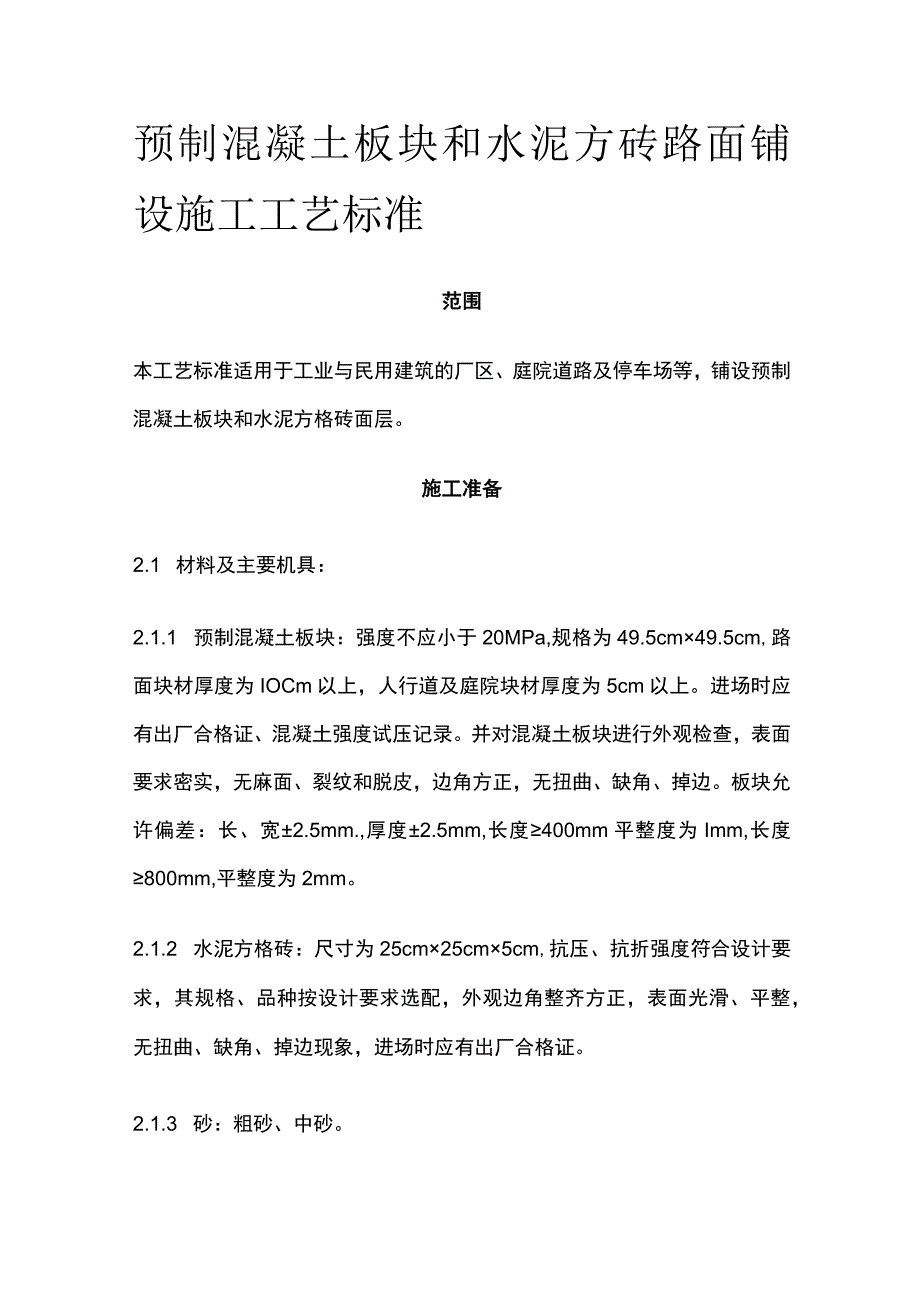

1、预制混凝土板块和水泥方砖路面铺设施工工艺标准范围本工艺标准适用于工业与民用建筑的厂区、庭院道路及停车场等，铺设预制混凝土板块和水泥方格砖面层。施工准备2.1 材料及主要机具：2.1.1 预制混凝土板块：强度不应小于20MPa,规格为49.5cm49.5cm,路面块材厚度为IOCm以上，人行道及庭院块材厚度为5cm以上。进场时应有出厂合格证、混凝土强度试压记录。并对混凝土板块进行外观检查，表面要求密实，无麻面、裂纹和脱皮，边角方正，无扭曲、缺角、掉边。板块允许偏差：长、宽2.5mm.,厚度2.5mm,长度400mm平整度为Imm,长度800mm,平整度为2mm。2.1.2 水泥方格砖：尺寸为25

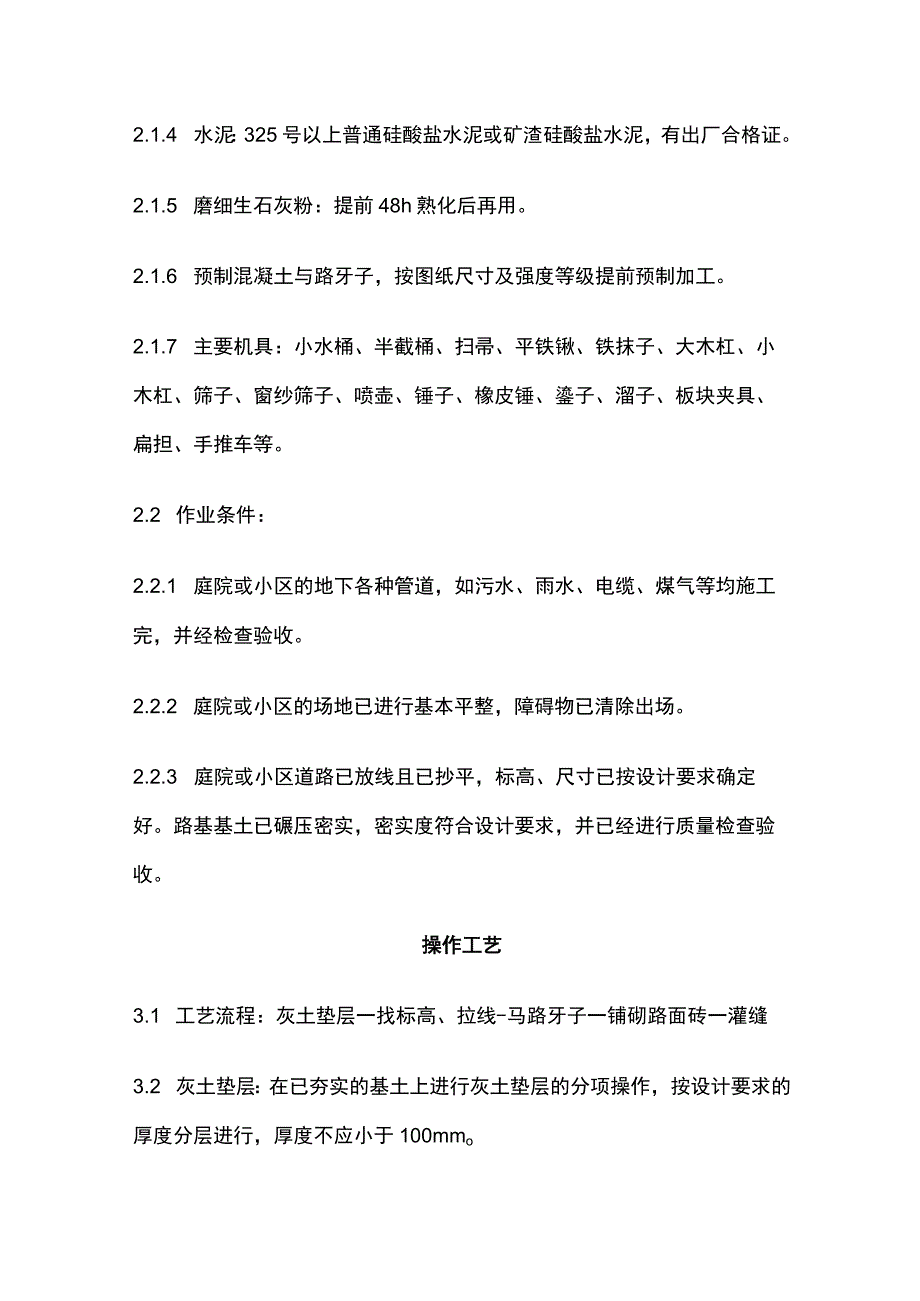

2、cm25cm5cm,抗压、抗折强度符合设计要求，其规格、品种按设计要求选配，外观边角整齐方正，表面光滑、平整，无扭曲、缺角、掉边现象，进场时应有出厂合格证。2.1.3 砂：粗砂、中砂。2.1.4 水泥：325号以上普通硅酸盐水泥或矿渣硅酸盐水泥，有出厂合格证。2.1.5 磨细生石灰粉：提前48h熟化后再用。2.1.6 预制混凝土与路牙子，按图纸尺寸及强度等级提前预制加工。2.1.7 主要机具：小水桶、半截桶、扫帚、平铁锹、铁抹子、大木杠、小木杠、筛子、窗纱筛子、喷壶、锤子、橡皮锤、鎏子、溜子、板块夹具、扁担、手推车等。2.2 作业条件：2.2.1 庭院或小区的地下各种管道，如污水、雨水、电缆、

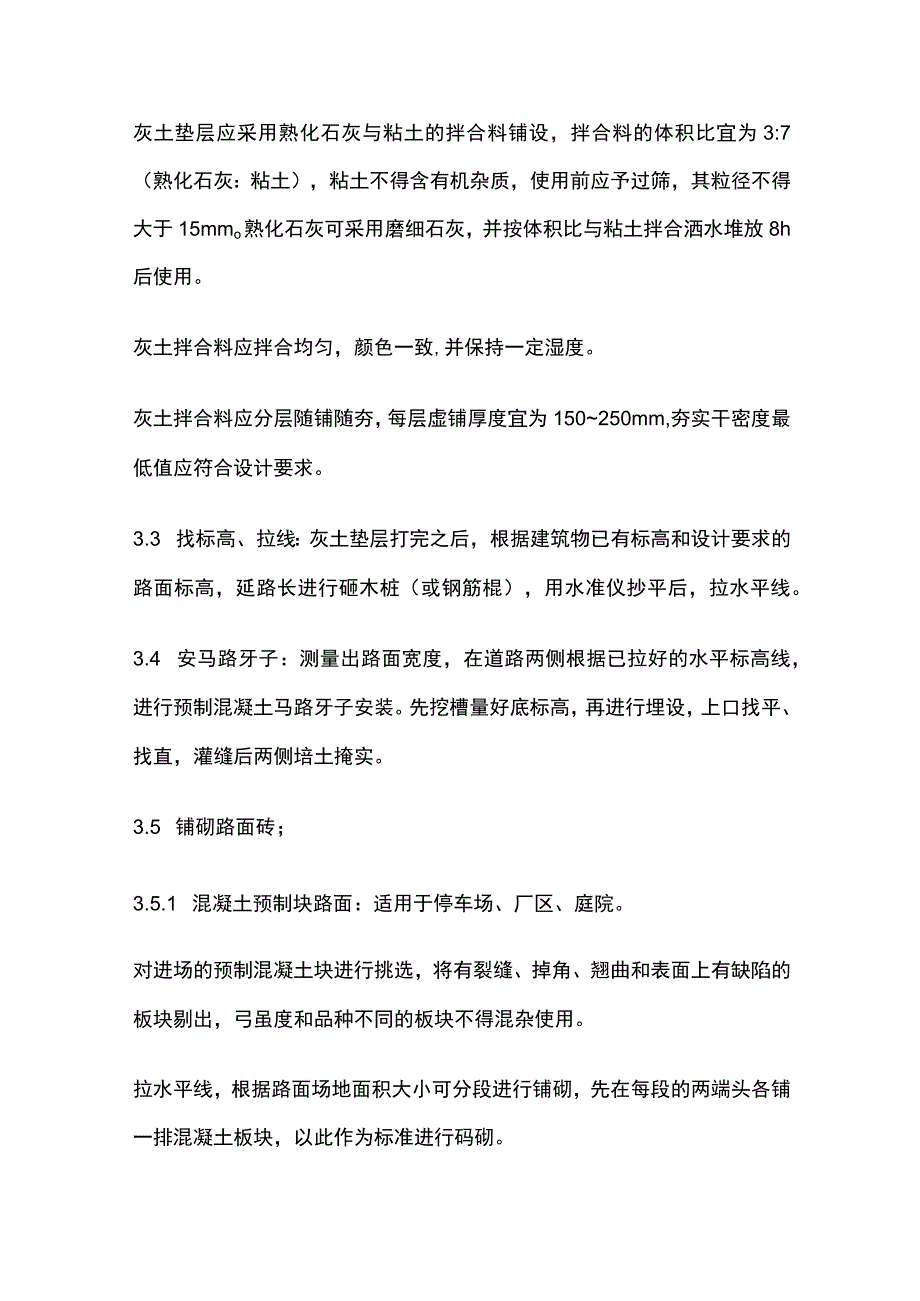

3、煤气等均施工完，并经检查验收。2.2.2 庭院或小区的场地已进行基本平整，障碍物已清除出场。2.2.3 庭院或小区道路已放线且已抄平，标高、尺寸已按设计要求确定好。路基基土已碾压密实，密实度符合设计要求，并已经进行质量检查验收。操作工艺3.1 工艺流程：灰土垫层一找标高、拉线-马路牙子一铺砌路面砖一灌缝3.2 灰土垫层：在已夯实的基土上进行灰土垫层的分项操作，按设计要求的厚度分层进行，厚度不应小于100mmo灰土垫层应采用熟化石灰与粘土的拌合料铺设，拌合料的体积比宜为3:7（熟化石灰：粘土），粘土不得含有机杂质，使用前应予过筛，其粒径不得大于15mmo熟化石灰可采用磨细石灰，并按体积比与粘土拌
4、合洒水堆放8h后使用。灰土拌合料应拌合均匀，颜色一致,并保持一定湿度。灰土拌合料应分层随铺随夯，每层虚铺厚度宜为150250mm,夯实干密度最低值应符合设计要求。3.3 找标高、拉线：灰土垫层打完之后，根据建筑物已有标高和设计要求的路面标高，延路长进行砸木桩（或钢筋棍），用水准仪抄平后，拉水平线。3.4 安马路牙子：测量出路面宽度，在道路两侧根据已拉好的水平标高线，进行预制混凝土马路牙子安装。先挖槽量好底标高，再进行埋设，上口找平、找直，灌缝后两侧培土掩实。3.5 铺砌路面砖；3.5.1 混凝土预制块路面：适用于停车场、厂区、庭院。对进场的预制混凝土块进行挑选，将有裂缝、掉角、翘曲和表面上有缺
5、陷的板块剔出，弓虽度和品种不同的板块不得混杂使用。拉水平线，根据路面场地面积大小可分段进行铺砌，先在每段的两端头各铺一排混凝土板块，以此作为标准进行码砌。铺砌前将灰土垫层清理干净后，铺一层25mm厚的砂浆结合层（配合比按设计要求），不得铺的面积过大，随铺浆随砌，板块铺上时略高于面层水平线，然后用橡皮锤将板块敲实，使面层与水平线相平。板块缝隙不宜大于6mm,要及时拉线检查缝格平直度，用2m靠尺检查板块的平整度。3.5.2 水泥方格砖路面：适用于小区道路及甬路铺设。拉水平标高线，将灰土垫层清理干净，在甬路两端头各砌一行砖，找好平整及标高，以此做为甬路路面的标准。铺25mm厚、1:3白灰砂浆结合层，
6、边砌砖边找平，（不得铺的面积过大,边铺浆边铺砌砖）,用橡皮锤敲木拍板，使250mm250mm50mm水泥方格砖与结合层紧密结合牢固。随铺砌随检查缝格的顺直和板面面层的平整度，控制在允许偏差范围内。以上两种板块构成的路面，在铺砌前均要根据路面宽度进行排砖（或板块），如有非整砖（或板块时），要均分排在路宽的两侧边，用现浇混凝土补齐，与马路牙子相接，其强度等级不应低于20MPa,若不设马路牙子时，要注意路边的顺直，并要培土保护。3.6 灌缝：预制混凝土板块或水泥方格砖铺砌后2d内，应根据设计要求的材料（砂或砂浆）进行灌缝，填实灌满后将面层清理干净，待结合层达到强度后，方可上人行走。夏季施工,面层要浇
7、水养护。3.7 冬期施工：3.7.1 冬期施工时，其掺入的防冻剂要经试验后确定其掺入量。3.7.2 如使用砂浆时，最好用热水拌合，砂浆使用温度不得低于+5。（：，并随拌随用，做好保温。3.7.3 铺砌完成后，要进行覆盖，防止受冻。质量标准4.1 保证项目：预制混凝土块、水泥方格砖的强度、品种、质量必须符合设计要求及验收规范的规定。4.2 基本项目：4.2.1 路面的坡向、雨水口等应符合设计要求，排水畅通，无积水现象。4.2.2 预制混凝土块、水泥花砖路面铺设稳固，表面平整，无松动和缺棱、掉角的板块，缝宽均匀，缝格顺直。4.2.3 路边面顺直,高度一致，棱角整齐。4.3 允许偏差项目（见表7-1
8、5）。成品保护5.1 路面铺好后，水泥砂浆终凝前不得上人，强度不够不准上重车行驶。5.2 无马路牙子的路面，注意对路边混凝土块的保护，防止路边损坏。预制混凝土块和水泥方格砖路面允许偏差表7-15项目允许偏差（mm）检验方法横坡0.2/100用坡度尺检查表面平整度7用2m靠尺和楔形塞尺检查接缝高低差2用直尺和楔形塞尺检查5.3 不得在已铺好的路面上拌合混凝土或砂浆。应注意的质量问题6.1 路面使用后出现塌陷现象：主要原因是路基回填土不符合质量要求，未分层进行夯实，或者严寒季节在冻土上铺砌路面，开春后土化冻路面下沉。因此在铺砌路面板块前，必须严格控制路基填土和灰土垫层的施工质量，更不得在冻土层上作路面。6.2 板面松动：铺砌后应养护2d后，立即进行灌缝，并填塞密实，路边的板块缝隙处理尤为重要，防止缝隙不严板块松动。另外要控制不要过早上车碾压。6.3 板面平整度偏差过大、高低不平：在铺砌之前必须拉水平标高线，先在两端各砌一行,做为标筋，以两端标准再拉通线进行控制水平高度,在铺砌过程中随时用2m靠尺检查手整度，不符合要求时及时修整。质量记录本工艺标准应具备以下质量记录：7.1 预制混凝土块出厂证明及强度试压记录。7.2 水泥方格砖的出厂证明。7.3 水泥出厂证明。7.4 路面分项工程质量检验评定表。
