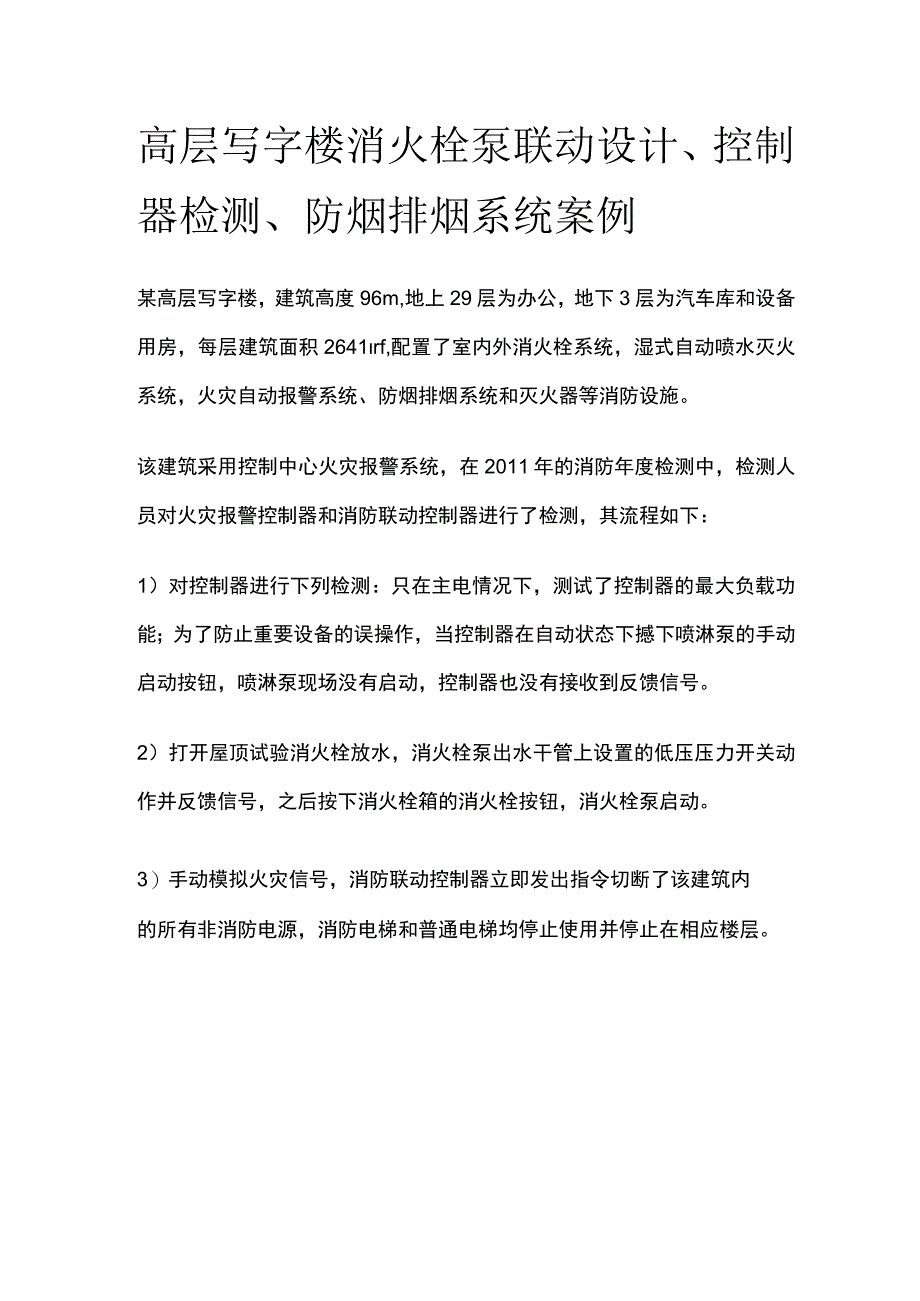

1、高层写字楼消火栓泵联动设计、控制器检测、防烟排烟系统案例某高层写字楼，建筑高度96m,地上29层为办公，地下3层为汽车库和设备用房，每层建筑面积2641rf,配置了室内外消火栓系统，湿式自动喷水灭火系统，火灾自动报警系统、防烟排烟系统和灭火器等消防设施。该建筑采用控制中心火灾报警系统，在2011年的消防年度检测中，检测人员对火灾报警控制器和消防联动控制器进行了检测，其流程如下：1）对控制器进行下列检测：只在主电情况下，测试了控制器的最大负载功能；为了防止重要设备的误操作，当控制器在自动状态下撼下喷淋泵的手动启动按钮，喷淋泵现场没有启动，控制器也没有接收到反馈信号。2）打开屋顶试验消火栓放水，消

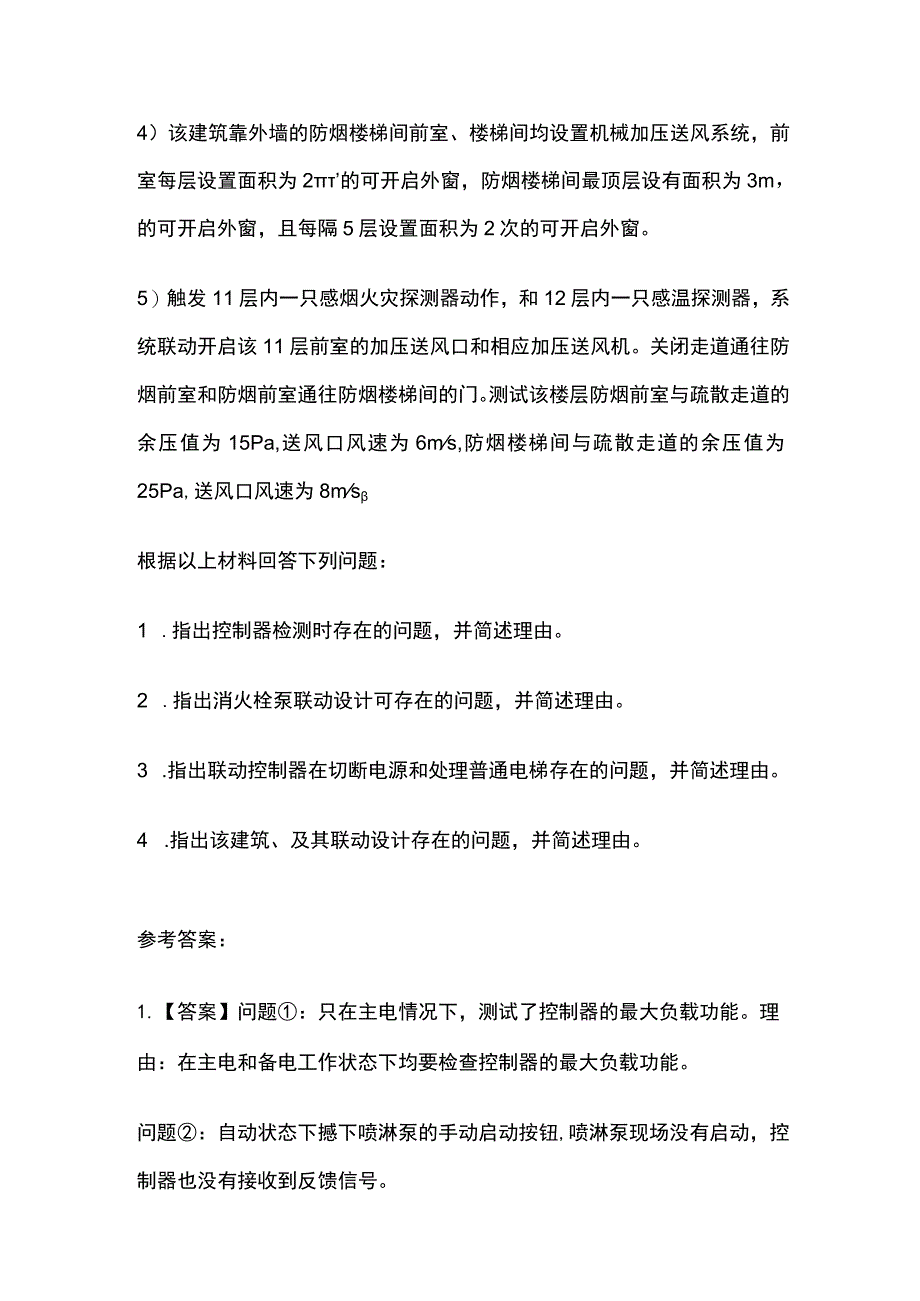

2、火栓泵出水干管上设置的低压压力开关动作并反馈信号，之后按下消火栓箱的消火栓按钮，消火栓泵启动。3）手动模拟火灾信号，消防联动控制器立即发出指令切断了该建筑内的所有非消防电源，消防电梯和普通电梯均停止使用并停止在相应楼层。4）该建筑靠外墙的防烟楼梯间前室、楼梯间均设置机械加压送风系统，前室每层设置面积为2的可开启外窗，防烟楼梯间最顶层设有面积为3m，的可开启外窗，且每隔5层设置面积为2次的可开启外窗。5）触发11层内一只感烟火灾探测器动作，和12层内一只感温探测器，系统联动开启该11层前室的加压送风口和相应加压送风机。关闭走道通往防烟前室和防烟前室通往防烟楼梯间的门。测试该楼层防烟前室与疏散走道
3、的余压值为15Pa,送风口风速为6ms,防烟楼梯间与疏散走道的余压值为25Pa,送风口风速为8ms根据以上材料回答下列问题：1 .指出控制器检测时存在的问题，并简述理由。2 .指出消火栓泵联动设计可存在的问题，并简述理由。3 .指出联动控制器在切断电源和处理普通电梯存在的问题，并简述理由。4 .指出该建筑、及其联动设计存在的问题，并简述理由。参考答案：1.【答案】问题：只在主电情况下，测试了控制器的最大负载功能。理由：在主电和备电工作状态下均要检查控制器的最大负载功能。问题：自动状态下撼下喷淋泵的手动启动按钮,喷淋泵现场没有启动，控制器也没有接收到反馈信号。【解析】一、使消防联动控制器分别处于

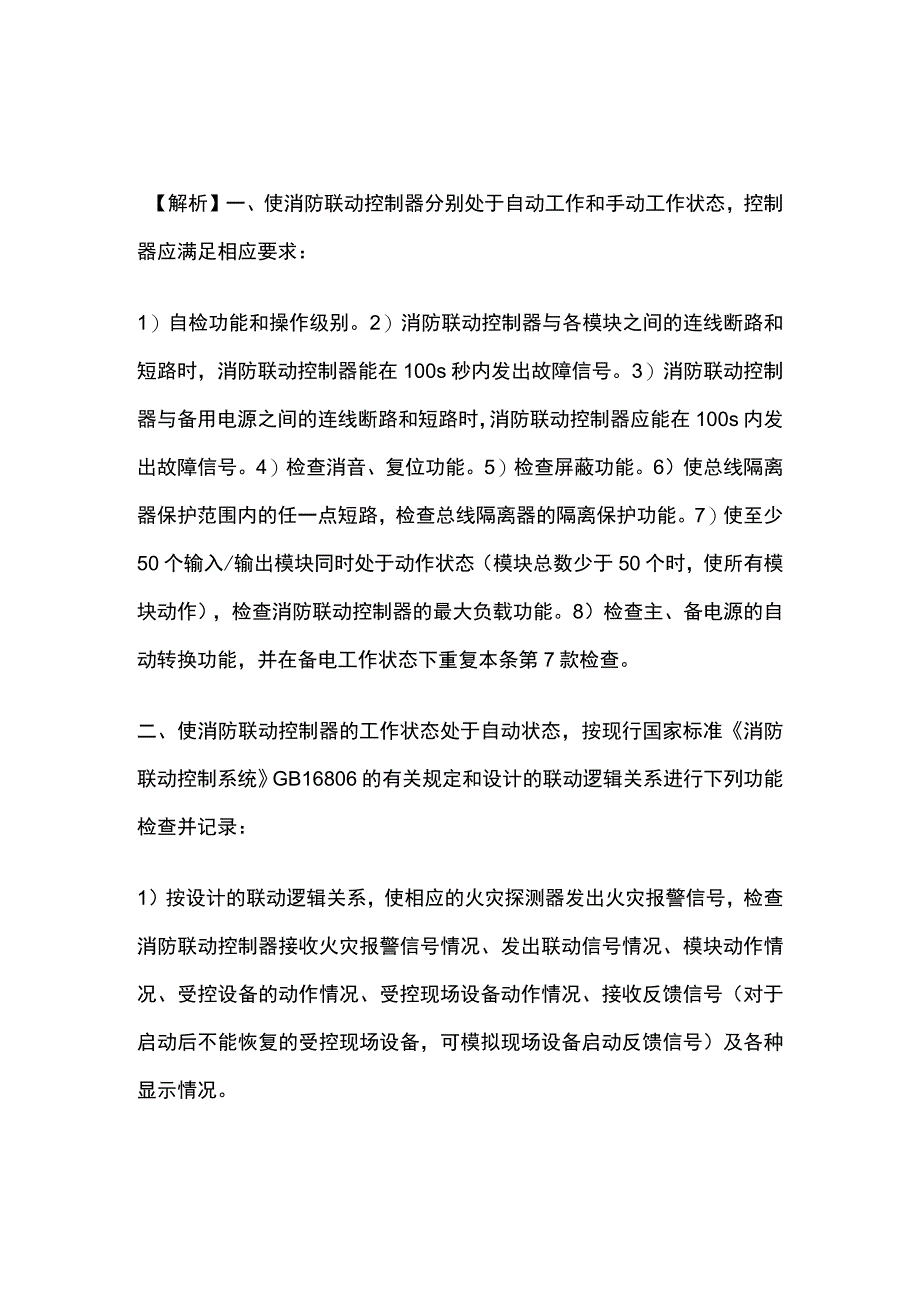

4、自动工作和手动工作状态，控制器应满足相应要求：1）自检功能和操作级别。2）消防联动控制器与各模块之间的连线断路和短路时，消防联动控制器能在100s秒内发出故障信号。3）消防联动控制器与备用电源之间的连线断路和短路时，消防联动控制器应能在100s内发出故障信号。4）检查消音、复位功能。5）检查屏蔽功能。6）使总线隔离器保护范围内的任一点短路，检查总线隔离器的隔离保护功能。7）使至少50个输入/输出模块同时处于动作状态（模块总数少于50个时，使所有模块动作），检查消防联动控制器的最大负载功能。8）检查主、备电源的自动转换功能，并在备电工作状态下重复本条第7款检查。二、使消防联动控制器的工作状态处于
5、自动状态，按现行国家标准消防联动控制系统GB16806的有关规定和设计的联动逻辑关系进行下列功能检查并记录：1）按设计的联动逻辑关系，使相应的火灾探测器发出火灾报警信号，检查消防联动控制器接收火灾报警信号情况、发出联动信号情况、模块动作情况、受控设备的动作情况、受控现场设备动作情况、接收反馈信号（对于启动后不能恢复的受控现场设备，可模拟现场设备启动反馈信号）及各种显示情况。三、使消防联动控制器的工作状态处于手动状态，按现行国家标准消防联动控制系统GB16806的有关规定和设计的联动逻辑关系依次手动启动相应的受控设备，检查消防联动控制器发出联动信号情况、模块动作情况、受控设备的动作情况、受控现场
6、设备动作情况、接收反馈信号（对于启动后不能恢复的受控现场设备，可模拟现场设备启动反馈信号）及各种显示情况。2 .【答案】问题：低压压力开关动作并反馈信号，消火栓泵无法启动。理由：消火栓系统出水干管上设置的低压压力开关直接控制启动消火栓泵。问题：低压压力开关动作并反馈信号，之后按下消火栓箱的消火栓按钮，消火栓泵启动。理由：消火栓按钮的动作信号与该消火栓按钮所在报警区域内任一火灾探测器或手动报警按钮的报警信号，联动启动消火栓泵。【解析】一、消火栓系统的联动控制联动控制方式，应由消火栓系统出水干管上设置的低压压力开关、高位消防水箱出水管上设置的流量开关或报警阀压力开关等信号作为触发信号，直接控制启动
7、消火栓泵，联动控制不应受消防联动控制器处于自动或手动状态影响。当设置消火栓按钮时，消火栓按钮的动作信号应作为报警信号及启动消火栓泵的联动触发信号，由消防联动控制器联动控制消火栓泵的启动。手动控制方式，应将消火栓泵控制箱（柜）的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，并应直接手动控制消火栓泵的启动、停止。消火栓泵的动作信号应反馈至消防联动控制器。消火栓按钮的动作信号与该消火栓按钮所在报警区域内任一火灾探测器或手动报警按钮的报警信号，联动启动消火栓泵。3 .【答案】问题：消防联动控制器立即发出指令切断了该建筑内的所有非消防电源。理由：需要切断正常照明时，宜
8、在自动喷淋系统、消火栓系统动作前切断。问题：消防电梯和普通电梯均停止使用并停止在相应楼层。理由：消防联动控制器应具有发出联动控制信号强制所有电梯停于首层或电梯转换层的功能。同时消防电梯要可以正常使用。【解析】消防联动控制器应具有切断火灾区域及相关区域的非消防电源的功能，当需要切断正常照明时，宜在自动喷淋系统、消火栓系统动作前切断。消防联动控制器应具有发出联动控制信号强制所有电梯停于首层或电梯转换层的功能。电梯运行状态信息和停于首层或转换层的反馈信号，应传送给消防控制室显示，轿厢内应设置能直接与消防控制室通话的专用电话。4 .【答案】问题：靠外墙的防烟楼梯间前室、楼梯间均设置机械加压送风系统，前
9、室每层设置面积为2nr的可开启外窗，防烟楼梯间最顶层设有面积为3nf的可开启外窗，且每隔5层设置面积为2疔的可开启外窗。理由：采用机械加压送风的场所不应设置百叶窗，且不宜设置可开启外窗。设置机械加压送风系统的防烟楼梯间，尚应在其顶部设置不小于1面的固定窗。靠外墙的防烟楼梯间，尚应在其外墙上每5层内设置总面积不小于2n的固定窗。问题：触发11层内一只感烟火灾探测器动作，和12层内一只感温探测器,系统联动开启该11层前室的加压送风口和相应加压送风机。理由：应由加压送风口所在防火分区内的两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号，作为送风口开启和加压送风机启动的联动触发信号，并应由消防联动控制器联动控制相关层前室等需要加压送风场所的加压送风口开启和加压送风机启动。问题：测试该楼层防烟前室与疏散走道的余压值15Pa,送风口风速为6ms,防烟楼梯间与疏散走道的余压值为25Pa,送风口风速为8mso理由：送风口的风速不宜大于7ms,同时满足前室与走道之间的压差应为25Pa30Pa;楼梯间与走道之间的压差应为40PaS50Pao
