《高锰钢铸造工艺全流程 汇总.docx》由会员分享，可在线阅读，更多相关《高锰钢铸造工艺全流程 汇总.docx（4页珍藏版）》请在第壹文秘上搜索。

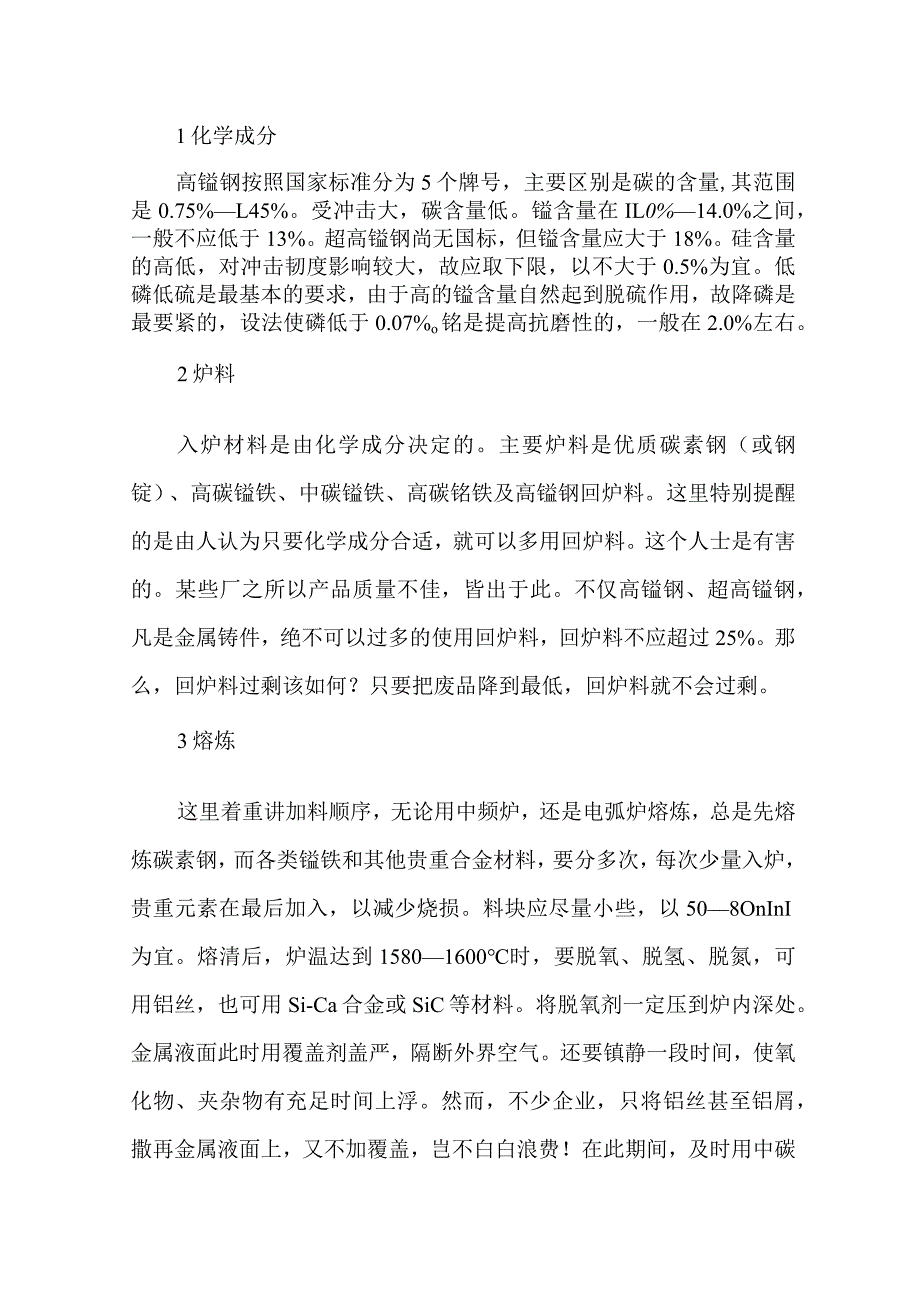

1、1化学成分高镒钢按照国家标准分为5个牌号，主要区别是碳的含量,其范围是0.75%L45%。受冲击大，碳含量低。镒含量在IL0%14.0%之间，一般不应低于13%。超高镒钢尚无国标，但镒含量应大于18%。硅含量的高低，对冲击韧度影响较大，故应取下限，以不大于0.5%为宜。低磷低硫是最基本的要求，由于高的镒含量自然起到脱硫作用，故降磷是最要紧的，设法使磷低于0.07%o铭是提高抗磨性的，一般在2.0%左右。2炉料入炉材料是由化学成分决定的。主要炉料是优质碳素钢（或钢锭）、高碳镒铁、中碳镒铁、高碳铭铁及高镒钢回炉料。这里特别提醒的是由人认为只要化学成分合适，就可以多用回炉料。这个人士是有害的。某些厂
2、之所以产品质量不佳，皆出于此。不仅高镒钢、超高镒钢，凡是金属铸件，绝不可以过多的使用回炉料，回炉料不应超过25%。那么，回炉料过剩该如何？只要把废品降到最低，回炉料就不会过剩。3熔炼这里着重讲加料顺序，无论用中频炉，还是电弧炉熔炼，总是先熔炼碳素钢，而各类镒铁和其他贵重合金材料，要分多次，每次少量入炉，贵重元素在最后加入，以减少烧损。料块应尽量小些，以508OnInI为宜。熔清后，炉温达到15801600时，要脱氧、脱氢、脱氮，可用铝丝，也可用Si-Ca合金或SiC等材料。将脱氧剂一定压到炉内深处。金属液面此时用覆盖剂盖严，隔断外界空气。还要镇静一段时间，使氧化物、夹杂物有充足时间上浮。然而，

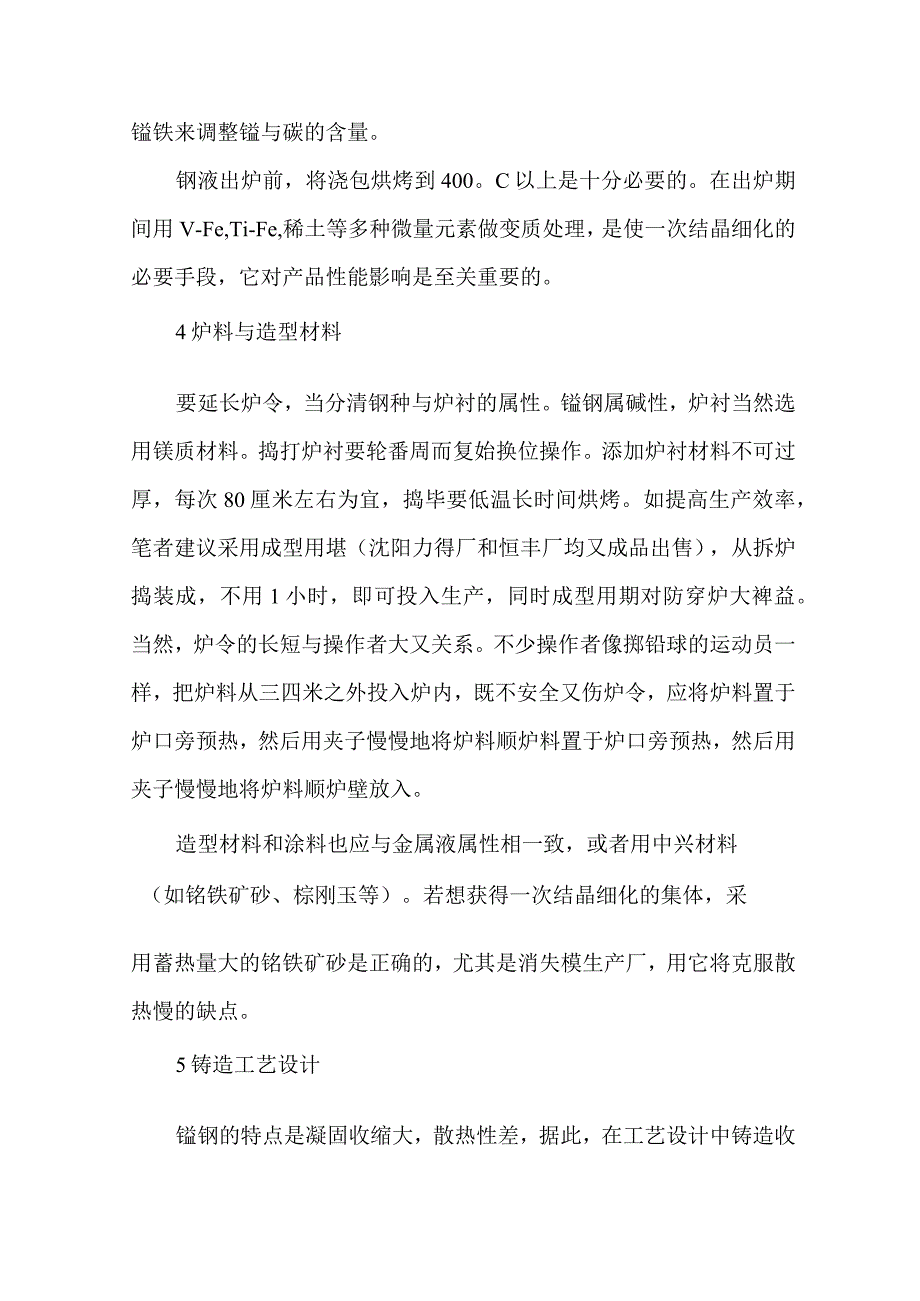

3、不少企业，只将铝丝甚至铝屑，撒再金属液面上，又不加覆盖，岂不白白浪费！在此期间，及时用中碳镒铁来调整镒与碳的含量。钢液出炉前，将浇包烘烤到400。C以上是十分必要的。在出炉期间用V-Fe,Ti-Fe,稀土等多种微量元素做变质处理，是使一次结晶细化的必要手段，它对产品性能影响是至关重要的。4炉料与造型材料要延长炉令，当分清钢种与炉衬的属性。镒钢属碱性，炉衬当然选用镁质材料。捣打炉衬要轮番周而复始换位操作。添加炉衬材料不可过厚，每次80厘米左右为宜，捣毕要低温长时间烘烤。如提高生产效率，笔者建议采用成型用堪（沈阳力得厂和恒丰厂均又成品出售），从拆炉捣装成，不用1小时，即可投入生产，同时成型用期对防

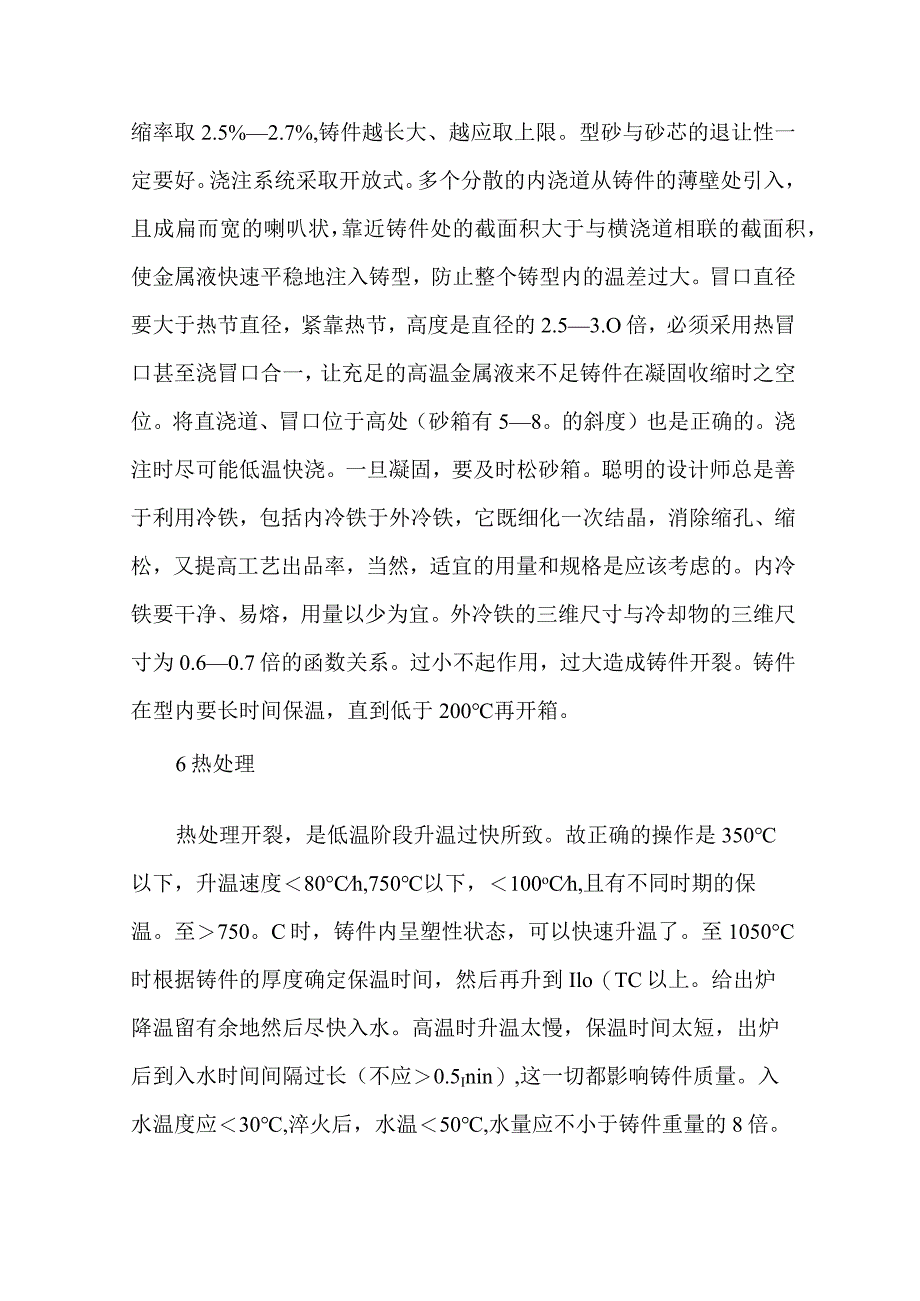

4、穿炉大裨益。当然，炉令的长短与操作者大又关系。不少操作者像掷铅球的运动员一样，把炉料从三四米之外投入炉内，既不安全又伤炉令，应将炉料置于炉口旁预热，然后用夹子慢慢地将炉料顺炉料置于炉口旁预热，然后用夹子慢慢地将炉料顺炉壁放入。造型材料和涂料也应与金属液属性相一致，或者用中兴材料（如铭铁矿砂、棕刚玉等）。若想获得一次结晶细化的集体，采用蓄热量大的铭铁矿砂是正确的，尤其是消失模生产厂，用它将克服散热慢的缺点。5铸造工艺设计镒钢的特点是凝固收缩大，散热性差，据此，在工艺设计中铸造收缩率取2.5%2.7%,铸件越长大、越应取上限。型砂与砂芯的退让性一定要好。浇注系统采取开放式。多个分散的内浇道从铸件的
5、薄壁处引入，且成扁而宽的喇叭状，靠近铸件处的截面积大于与横浇道相联的截面积，使金属液快速平稳地注入铸型，防止整个铸型内的温差过大。冒口直径要大于热节直径，紧靠热节，高度是直径的2.53.O倍，必须采用热冒口甚至浇冒口合一，让充足的高温金属液来不足铸件在凝固收缩时之空位。将直浇道、冒口位于高处（砂箱有58。的斜度）也是正确的。浇注时尽可能低温快浇。一旦凝固，要及时松砂箱。聪明的设计师总是善于利用冷铁，包括内冷铁于外冷铁，它既细化一次结晶，消除缩孔、缩松，又提高工艺出品率，当然，适宜的用量和规格是应该考虑的。内冷铁要干净、易熔，用量以少为宜。外冷铁的三维尺寸与冷却物的三维尺寸为0.60.7倍的函数
6、关系。过小不起作用，过大造成铸件开裂。铸件在型内要长时间保温，直到低于200再开箱。6热处理热处理开裂，是低温阶段升温过快所致。故正确的操作是350以下，升温速度80Ch,750以下，100oCh,且有不同时期的保温。至750。C时，铸件内呈塑性状态，可以快速升温了。至1050C时根据铸件的厚度确定保温时间，然后再升到Ilo（TC以上。给出炉降温留有余地然后尽快入水。高温时升温太慢，保温时间太短，出炉后到入水时间间隔过长（不应0.5Inin）,这一切都影响铸件质量。入水温度应30,淬火后，水温50,水量应不小于铸件重量的8倍。冷水从池下部进入，温水从池顶面流出。铸件在水池中要三个方向不停地一动。7切割与焊接因为镒钢热传导性能差，所以在切割浇冒口时应十分注意。最好将铸件置于水中，被切割部分露在水外，切割时留一定量的茬，热处理后磨掉。不少厂，焊接和焊补成为必然。选用奥氏体基的镒锲焊条（D256或D266型）,规格细长，3.2mm350mm,外层药皮为碱性。操作时采用小电流，弱电弧，小焊道多焊层、始终保持低温度少热量的操作方法。一边焊接一边击打，消除应力。重要铸件必须探伤。生产者要考虑的，不仅仅是降低生产成本，但更重要的是不出废品，最大限度地出优质品，进而最到限度地扩大占领市场份额。这看起来是慢而费，实际上是快而省，这个观念不仅认识到，更重要的是要做到。
