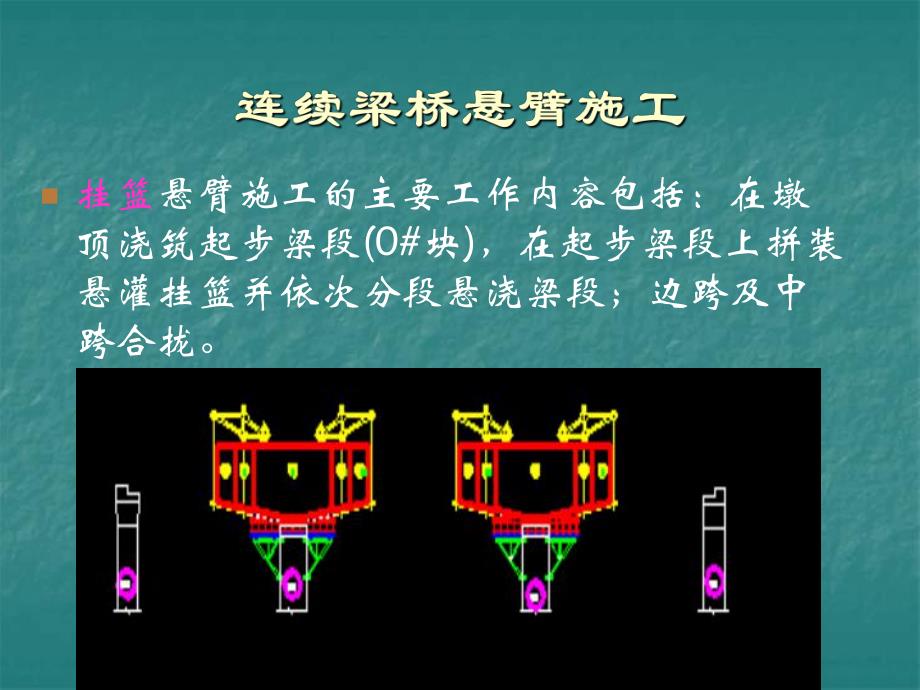

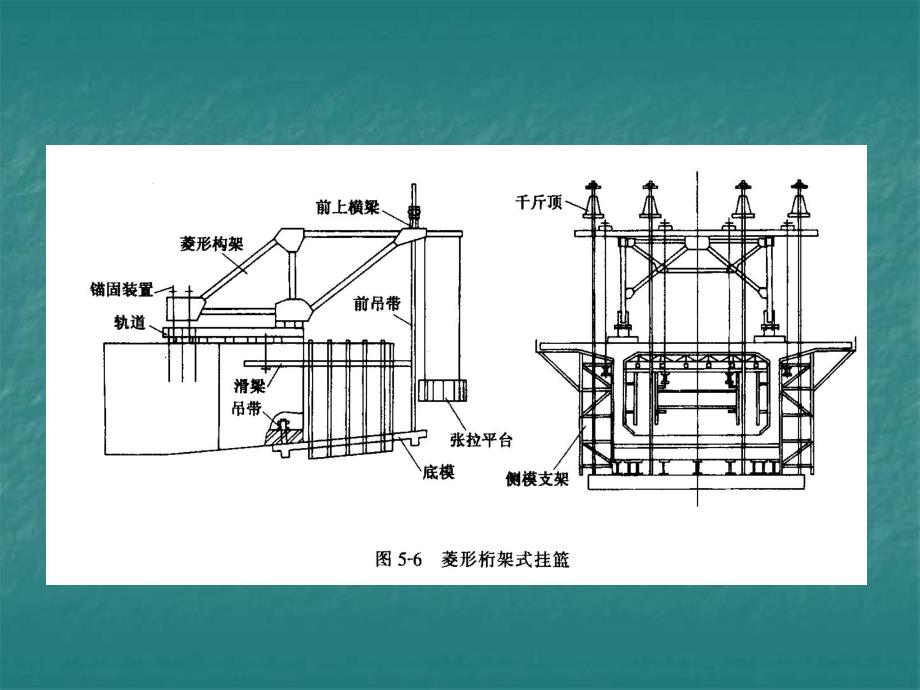

1、预应力混凝土连续梁桥悬臂浇筑n挂篮悬臂施工的主要工作内容包括:在墩顶浇筑起步梁段(0#块),在起步梁段上拼装悬灌挂篮并依次分段悬浇梁段;边跨及中跨合拢。2.悬臂浇筑施工工艺流程 0#块施工支架拆除挂篮拼装挂篮移动、固定、调整砼浇筑砼养护预应力筋张拉、灌浆、脱模挂篮改造、加工、试验悬浇段模板、钢筋、预应力管道安装边跨合拢段中跨合拢段循环N次边跨现浇段(一)支架预压 为检查支架的整体稳定性及支架基础的实际承载能力,计算支架和地基的弹性形变,消除底模支撑系统的非弹性形变,克服混凝土浇筑过程中支架的不均匀沉降须对支架进行预压。一般采用水箱法 注意事项 支座50mm30-50mm膨胀螺栓钢楔块可拆卸预制

2、钢模4mm厚橡胶防漏条0 将0#与桥墩用钢筋或预应力筋临时固结完工后切断注意事项:(四)0号段的浇筑n0号段位于桥墩上方,灌注0号段相当于给挂篮提供一个安装场地。n0号段一般需在桥墩两侧设托架或支架现浇,如图所示。n立0号段底模时,同时安装支座及防倾覆锚固装置。如图5-12所示。(五)标准跨施工(六)线性控制调整 桥梁悬臂施工中线性控制非常重要。只有预拱度设置合理才能保证个跨径内将要合拢的悬臂两端在同一水平线上,才能使桥梁t部结构在经历施工、运营状态反复发生向上或向下形式挠度后,保证结构运营一段时间后达到设计所期望的标高线形。1 墩身变形监测n主墩施工期间在墩身上预埋观测点,在主桥箱梁悬浇施工

3、期间要加强墩柱的观测工作,委派专人利用高精度观测仪器定期对主墩最不利断面进行应力检测,同时检测主墩墩顶的位移变化,严密注意墩身的变形,防止桥面两悬浇节段施工荷载不均匀而造成事故。2 承台沉降观测 承台浇筑时在四角预埋4个钢筋作观测点,悬浇施工中定期对四个点进行观测,比较前后差值即为承台沉降值。4 箱梁高程控制利用0号块中心处水准点控制悬浇节段混凝土、模板高程,混凝土浇筑前在每阶段端部中线和翼板边缘设置高程控制钢筋桩,钢筋下部支撵于底模上,顶部露出混凝土面10cm,作为混凝土浇筑时对箱梁顶面高程的控制,并在混凝土浇筑后、张拉后对高程进行复核以验证设计预拱度的设置。5 箱梁预拱度的设置 悬浇施工时

4、梁体线形影响到合拢的精度,应对每个节段设置预拱度。计算预拱度应考虑以下因素:挂蓝的变形、箱梁的自重、预应力的大小、施工荷载、结构体系转换、混凝土收缩与徐变、日照与温度变化。(七)边跨合拢边跨现浇合拢段施工采用钢管脚手架搭设支架进行现浇。施工前支架基础应做严格的压实处理首先对悬浇块之间的地基进行严格压实或换填处理,然后上铺垫木,搭设90*908120cm钢管脚手架支架至设计标高。现浇段模版采用d=20mm高强度竹质胶合板。浇筑前对支架进行100%重量预压。消除塑性变形,预留弹性变形。确保合拢后线形符合设计要求。(八)中跨合拢合拢前先调整中线位置和高程,合拢口临时锁定,张拉合拢临时钢束,并按设计要

5、求在两端悬臂用水箱法预加压重,在混凝浇筑过程中逐步撤除。临时锁定设置有四根工字钢组成的临时劲性支撵,分别位于箱梁底板、顶板处,工字钢固定好后,在箱梁两端对应预埋件上就位焊接。利用挂蓝底模做中跨合拢段底模,侧模用挂蓝钢侧模。取出挂蓝内模,改用方木骨架外贴胶合板做合垄段内模,绑扎合拢段钢筋及对接预应力管道,同时在合拢块混凝土浇筑前将预应力钢筋预先穿入。梁段混凝土的浇筑1 箱梁各阶段混凝土在灌注前,必须严格检查挂篮中线,挂篮底模标高;纵、横、竖三向预应力束管道;钢筋、锚头、人行道及其它预埋件的位置,认真核对无误后方可灌注混凝土。箱梁各阶段立模标高设计标高预拱度挂篮满载后自身变形 后灌注的梁段应在已施

6、工梁段有关实测结果的基础上作适当调整,已逐渐消除误差,保证结构线性匀顺。2 若能全断面一次灌注最好,否则应按以下顺序灌注。(1)二次灌注:第一次由底板至腹板下承托;第二次为剩余部分。(2)三次灌注:第一次由底板至腹板下承托;第二次是腹板下承托至腹板上承托预应力管道密集处以上,第三次由腹板上承托至顶板。3 混凝土的灌注宜先从挂篮前端开始,以使挂篮的微小变形大部分实现,从而避免新、旧混凝土间产生裂缝。4 各阶段预应力束管道在灌混凝土前,宜在波纹管内插入硬塑管作衬填,以防管道被压扁;管道的定位钢筋应用短钢筋做成井字形,并与箱梁钢筋网固定,定位钢筋网架间距应保持在0.2-0.8m左右,以防混凝土振捣过程中波纹管道上浮,引起预应力张拉时产生沿管道法相的分力,轻则产生梁体的内力分布不合理,重则产生混凝土崩裂,酿成严重事故。5 施工时应在挂篮上设风雨蓬,避免混凝土因日晒雨淋而严重影响质量。冬季施工应备保温设施。有条件时,挂篮可以配备能保证全天候作业的设备,以提高作业效率和保证质量。6 箱梁混凝土灌注完毕后,立即用通孔器检查管道,处理因万一漏浆等情况出现的堵管现象。(四)体系转换n待边跨合拢段混凝土达到设计规定的强度后张拉边跨合拢束,并拆除临时固结和临时支座,成为单悬臂体系,然后采用同样的方法浇筑中跨合拢段砼,张拉预应力束,拆除模板,完成体系转换。
