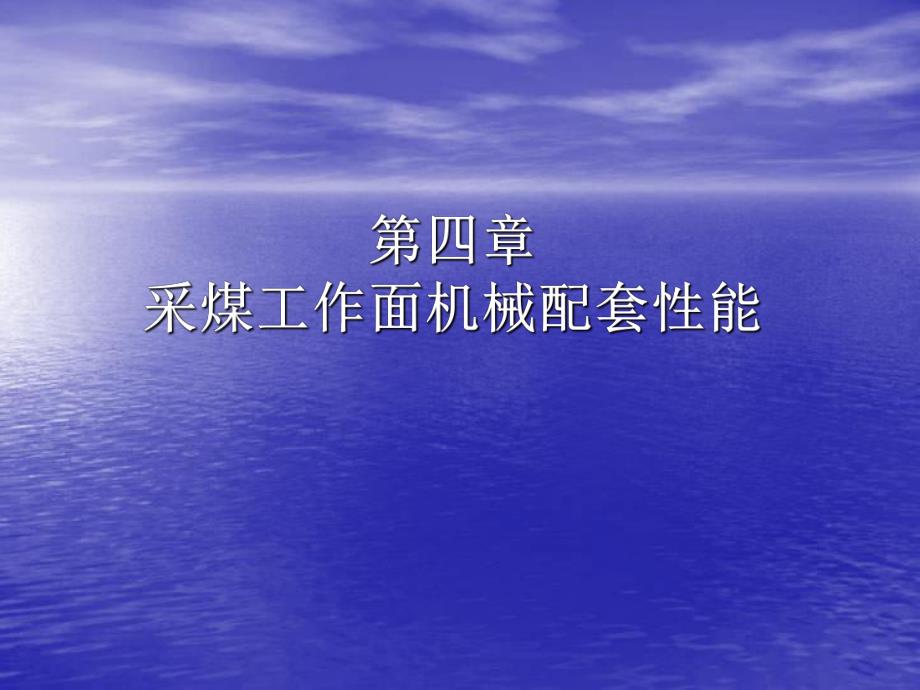

《采矿课件第四章采煤工作面机械配套性能.ppt》由会员分享，可在线阅读，更多相关《采矿课件第四章采煤工作面机械配套性能.ppt（22页珍藏版）》请在第壹文秘上搜索。

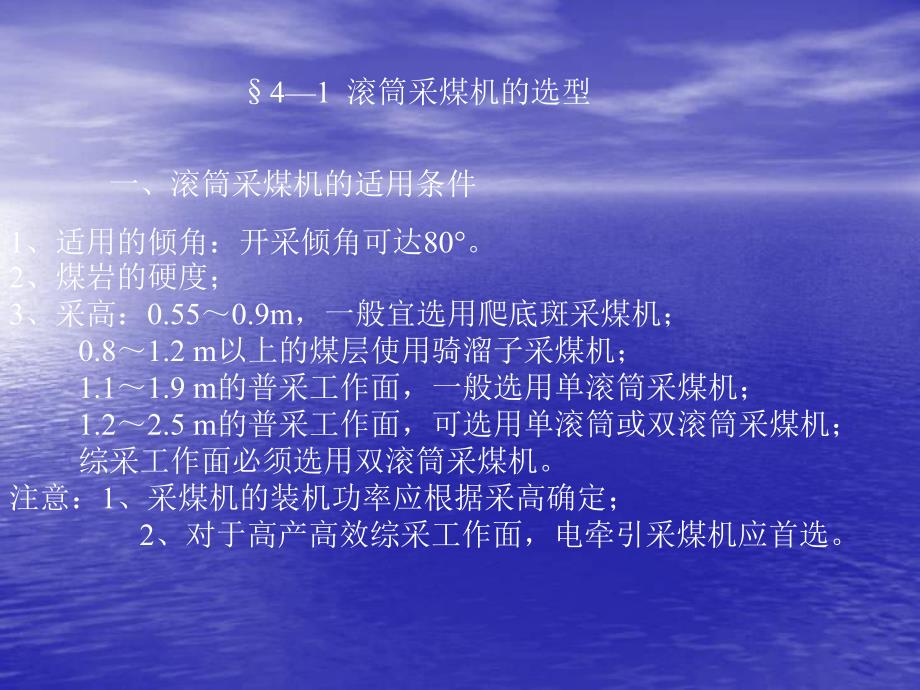

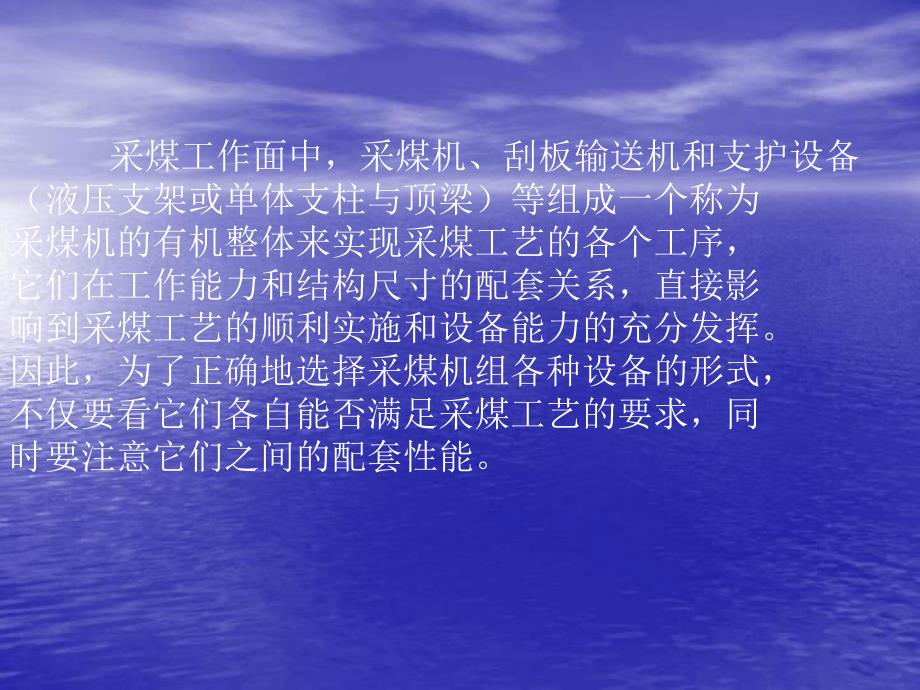

1、 采煤工作面中，采煤机、刮板输送机和支护设备（液压支架或单体支柱与顶梁）等组成一个称为采煤机的有机整体来实现采煤工艺的各个工序，它们在工作能力和结构尺寸的配套关系，直接影响到采煤工艺的顺利实施和设备能力的充分发挥。因此，为了正确地选择采煤机组各种设备的形式，不仅要看它们各自能否满足采煤工艺的要求，同时要注意它们之间的配套性能。41 滚筒采煤机的选型 一、滚筒采煤机的适用条件 1、适用的倾角：开采倾角可达80。2、煤岩的硬度；3、采高：0.550.9m，一般宜选用爬底斑采煤机；0.81.2 m以上的煤层使用骑溜子采煤机；1.11.9 m的普采工作面，一般选用单滚筒采煤机；1.22.5 m的普采工
2、作面，可选用单滚筒或双滚筒采煤机；综采工作面必须选用双滚筒采煤机。注意：1、采煤机的装机功率应根据采高确定；2、对于高产高效综采工作面，电牵引采煤机应首选。（一）生产率1、理论生产率qlHBvQ6042 支护设备的选型 主要考虑直接顶和老顶的级、类。选型还应考虑以下因素：1、采高2、煤层倾角3、底版强度4、瓦斯含量5、地质构造6、特殊开采要求：如分层开采、断头支护等。二、液压支架和单体液压支柱参数的确定一）支护强度和工作阻力支护强度q gkHqqAFzdFqm 工作阻力Fz 注意：有一种观点认为，支架制造费用主要决定于支撑高度，而与工作阻力关系不大，因此使用高工作阻力有利。（二）初撑力（三）支
3、架高度（四）支架中心距与宽度支架中心距应与一节溜槽的长度相适应，一般为1.21.5m。国外有加大支架宽度的趋势。（五）顶梁长度 顶梁长度与支架的结构形式、支护方式、输送机宽度和采煤机的结构尺寸有关。1、直接撑顶掩护式支架的顶梁长度221bcGdybbl2、支撑掩护式支架的顶梁长度支撑掩护式支架在工作面的尺寸关系图44，其前排柱顶梁柱窝至梁前端的长度应满足下面的公式：cHadybtan1cHadybtan1 85%95%；中等稳定顶板75%85%；稳定顶板60%70%。（六）顶板覆盖率支架顶梁与顶板的接触面积与支护面积之比%100)(KBclBl 支架的顶板覆盖率应适合顶板性质，以可靠地控制顶板
4、。一般，不稳定顶板 z43 输送设备的配套性能一、刮板输送机与采煤机及支架的配套（一）刮板输送机与采煤机的配套1、刮板输送机的输送能力不小于采煤机的理论生产率；2、刮板输送机的结构形式必须与采煤机结构相配套；（二）刮板输送机与液压支架的配套原则1、刮板输送机的结构形式要与液压支架架型相匹配；2、刮板输送机的溜槽长度要与液压支架的中心距相匹配；3、刮板输送机溜槽与支架推移千斤顶连接装置的间距和结构要匹配。二、转载机的选择三、伸缩胶带输送机的选用 114 采煤设备的配套性能 一、设备主要空间尺寸的配套关系（一）普采工作面采煤设备的尺寸配套关系从安全的角度，由前排支柱到煤壁之间的无立柱空间宽度R愈小
5、愈好，必须符合顶板性质的要求。公式中的各项参数应合理取值。（二）综采工作面采煤机组的配套尺寸关系二、设备主要参数的匹配综采机组主要参数的匹配应满足两方面的要求：一是生产率相适应；二是移架速度适应采煤机的牵引速度。1、生产率相适应要求采煤机、刮板输送机、转载机、破碎机和伸缩胶带输送机组成的生产系统中，每一后者的生产率要大于前者。2、移架速度与采煤机的牵引速度适应从开始采煤到开始移架的时间t应满足qqvnltBvF0移一架支架的时间t应满足的条件：)11(0BLFvnltq三、综合机组附属设备的选择（一）乳化液泵站的选择1、泵站工作压力mbPkP1lvQkQqib)(2k1=1.11.22、泵站流量按支架追机速度不小于采煤机牵引速度，且1架支架全部立柱和千斤顶同时动作估算。（二）喷雾泵站的选择（三）液压安全绞车的选择
